27-66





Installing

Install in reverse order of removal,
noting the following:

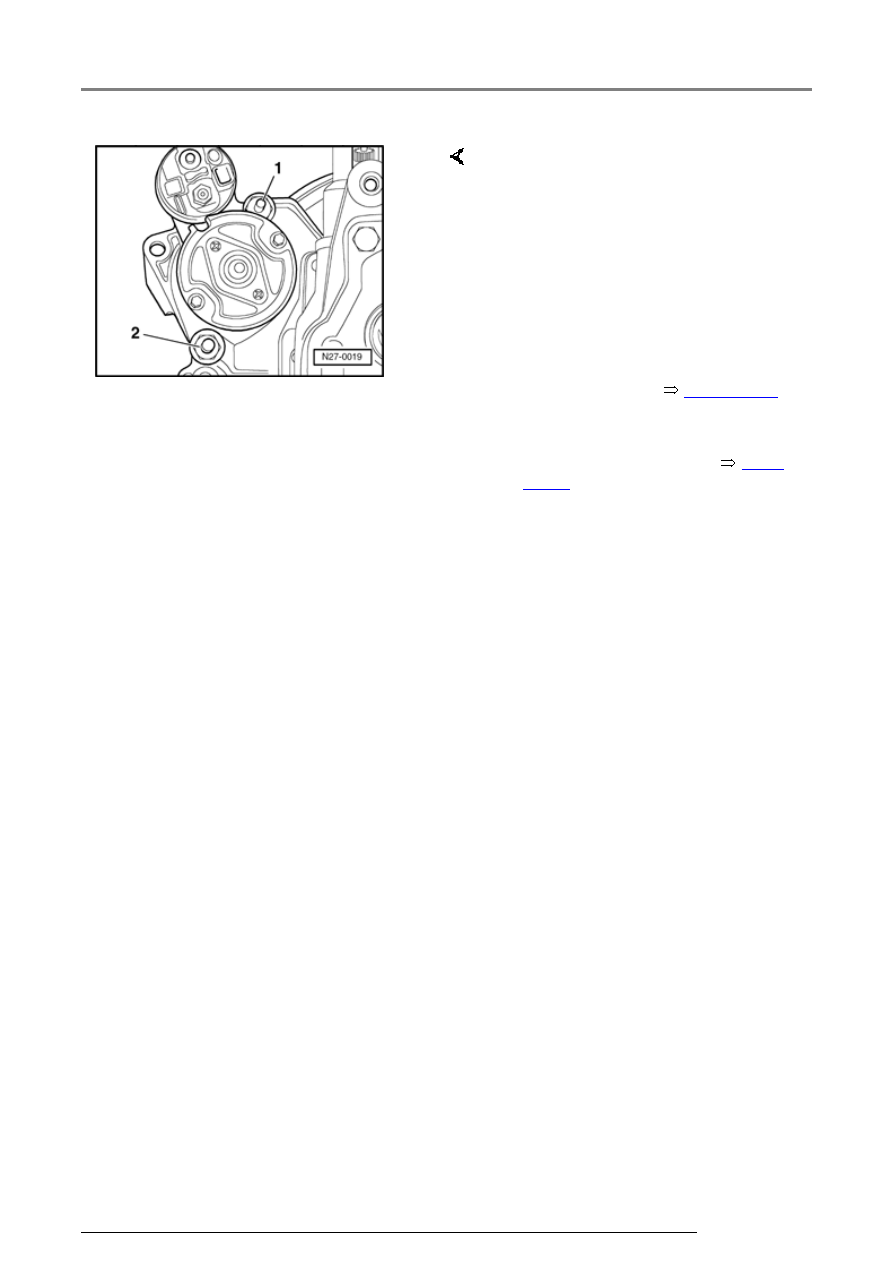

-  Remove bolts -1- and -2-.

-  Take starter out downward.

-  Install and torque all starter bolts

and terminal nuts to values
specified in table



Page 27-70

 .

-  When reinstalling battery, torque

all bolts and terminal nuts to
values specified in table



Page

27-60

 .

Starter

13/2/2005

27-67







Starter - vehicles with automatic transmission
09A, removing





Note:





Components in engine compartment may appear
different than illustrated. Removal procedure still
applies.





-  Remove engine cover.





-  Disconnect battery (note fuse holder type)

Page 27-39

 .



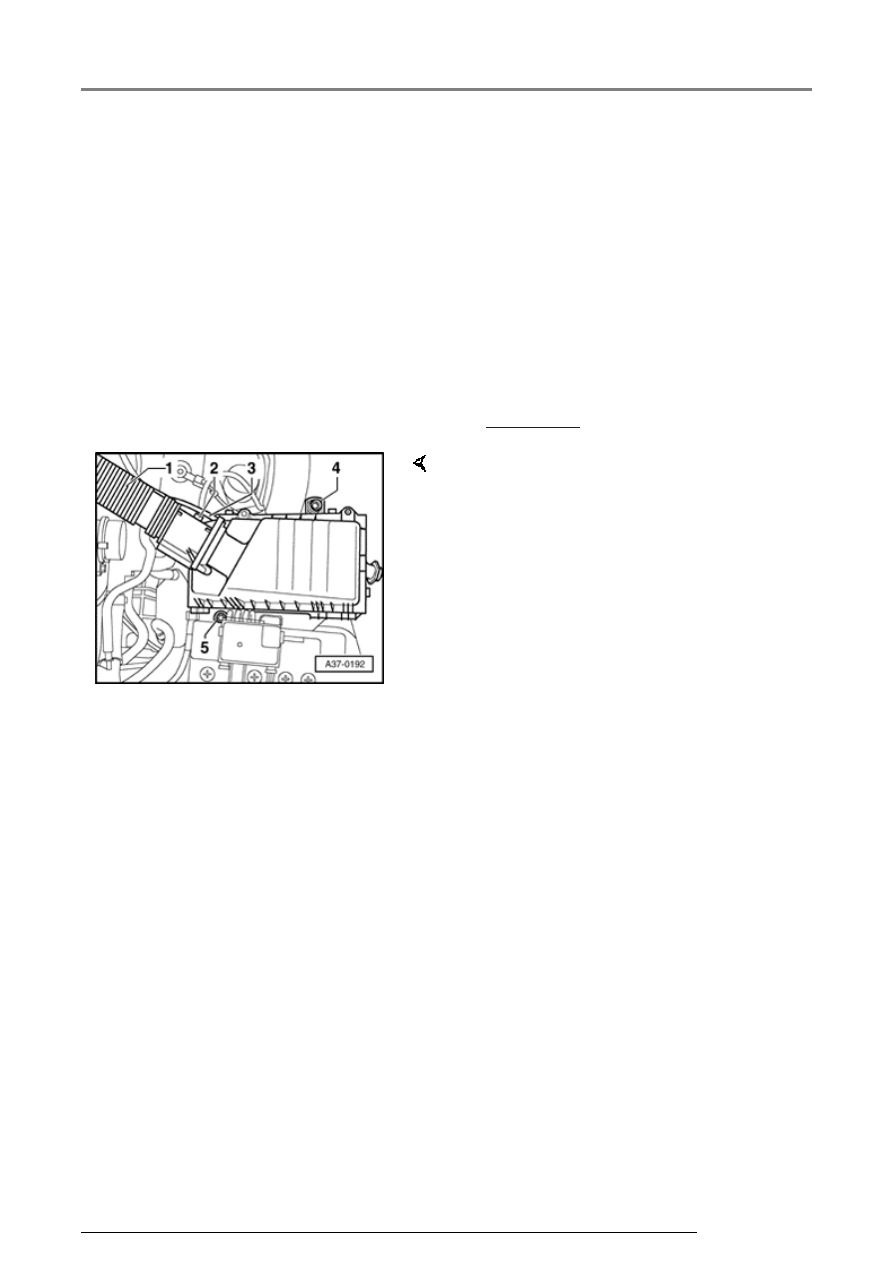

-  Remove intake hose -1- and disconnect

electrical connection -2-.

-  Remove hose -3- from Mass Air Flow (MAF)

Sensor where applicable.

-  Remove hose from air filter housing to

secondary air injection pump where applicable.

-  Remove screws -4- and -5- and remove air filter

housing.

Starter

13/2/2005

27-68







Note:





Starter can be removed without prior
removal of battery and battery
mounting. For clarity, the following
illustrations show the battery
removed.



CAUTION!



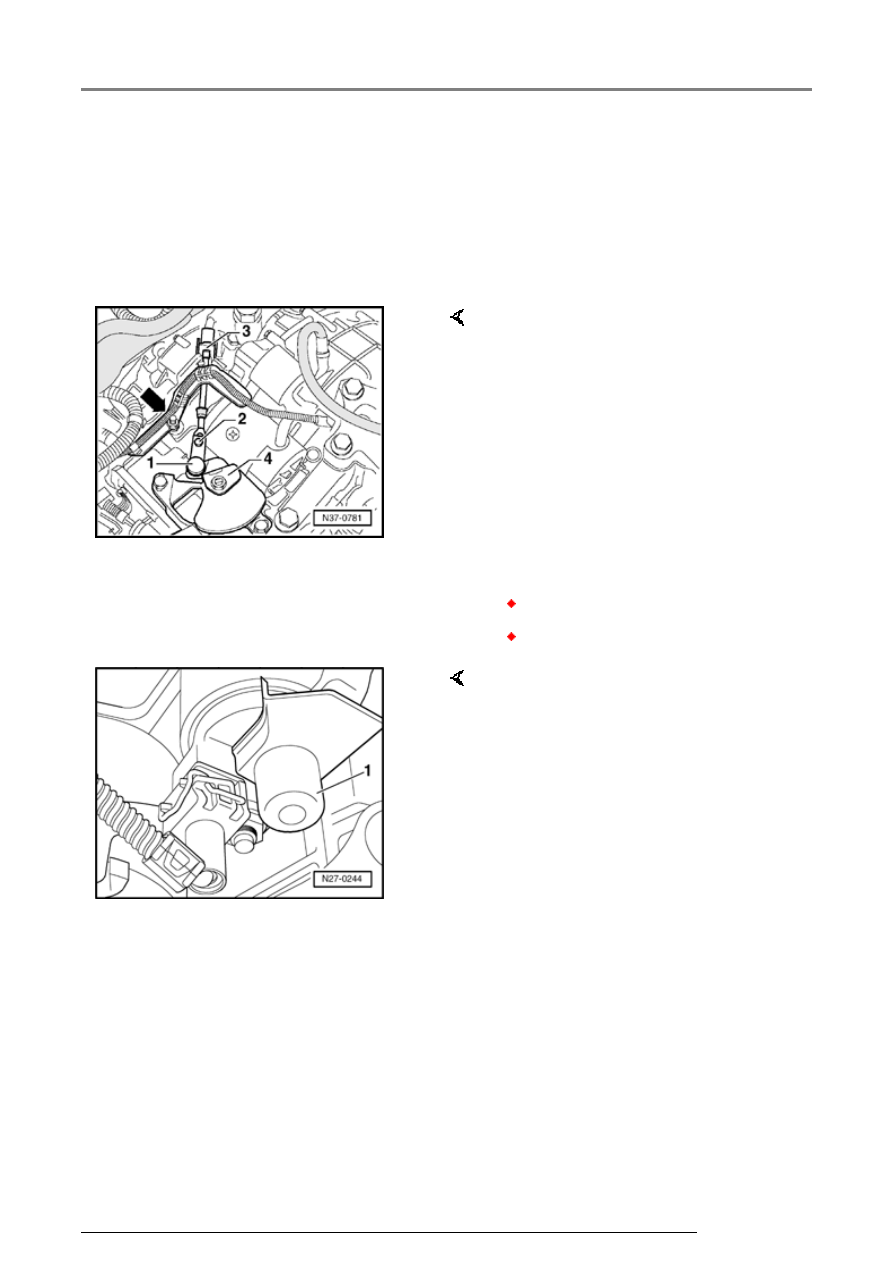

-  Remove bracket -arrow- from

transmission.

-  Ensure transmission selector is in

"Park" and pry shifter cable end -
1- from shifter lever -4- using
screwdriver.

-  Unclip shifter cable from holder -

3- lift out shifter cable and set
aside.



Do not remove screw -2-.





Do not kink shifter cable.





-  Remove plastic cap -1- from

solenoid.

Starter

13/2/2005

27-69





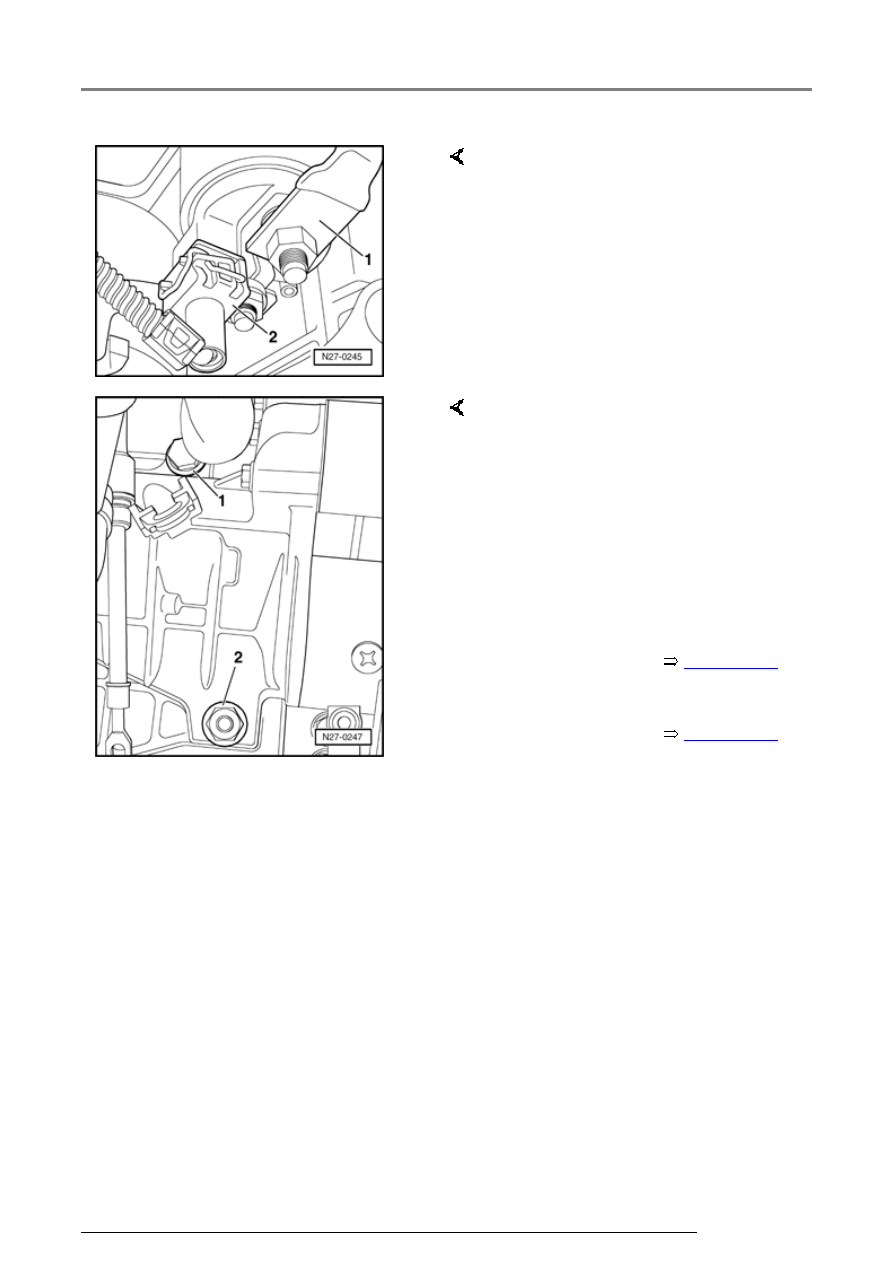

-  Remove nut at solenoid terminal

30 and remove cable -1-.

-  Disconnect electrical connection

at starter terminal 50 -2-.



Installing

Install in reverse order of removal,
noting the following:

-  Remove bolts -1- and -2-.

-  Lift starter up and out from

transmission.

-  Install and torque all starter bolts

and terminal nuts to values
specified in table



Page 27-70

 .

-  When reconnecting battery,

torque terminal nuts to values
specified in table



Page 27-60

 .

Starter

13/2/2005
