Volkswagen Golf / Golf GTI / Jetta. Manual - part 42

installing
camshaft

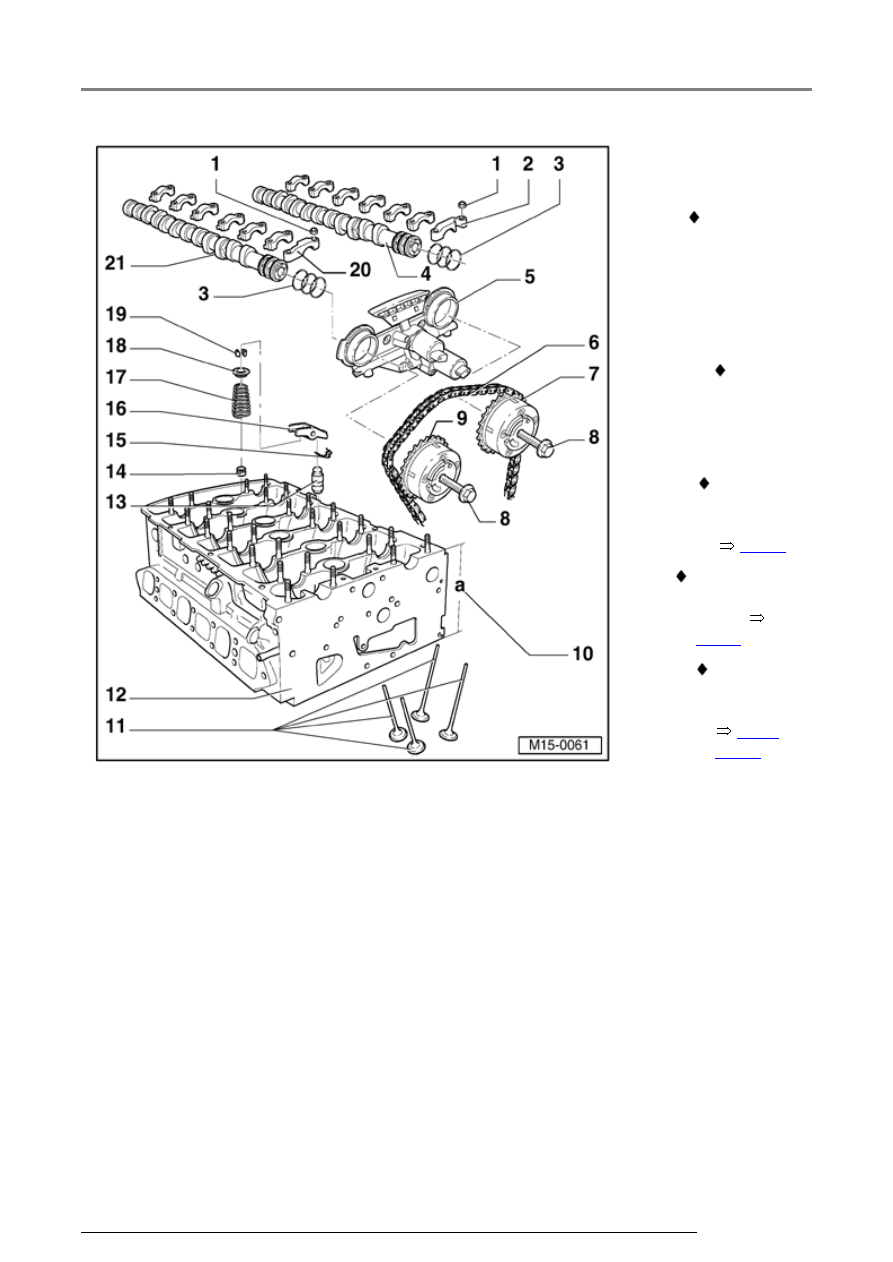

Valve gear, servicing

15-58





21 - Intake

camshaft

 Check

radial
clearance
with
Plastigage,
Wear limit:
0.1 mm

 Run-

out:
max.
0.01
mm

 Checking

axial
clearance



Fig. 1



 Identification

and valve
timing



Fig. 5



 Removing

and
installing



Page

15-69



Valve gear, servicing

15-59





Special tools and equipment

Test sequence

Perform measurements with support
elements and roller rocker fingers
removed.

Intake camshaft

Exhaust camshaft

Fig. 1

Camshafts, checking
axial clearance

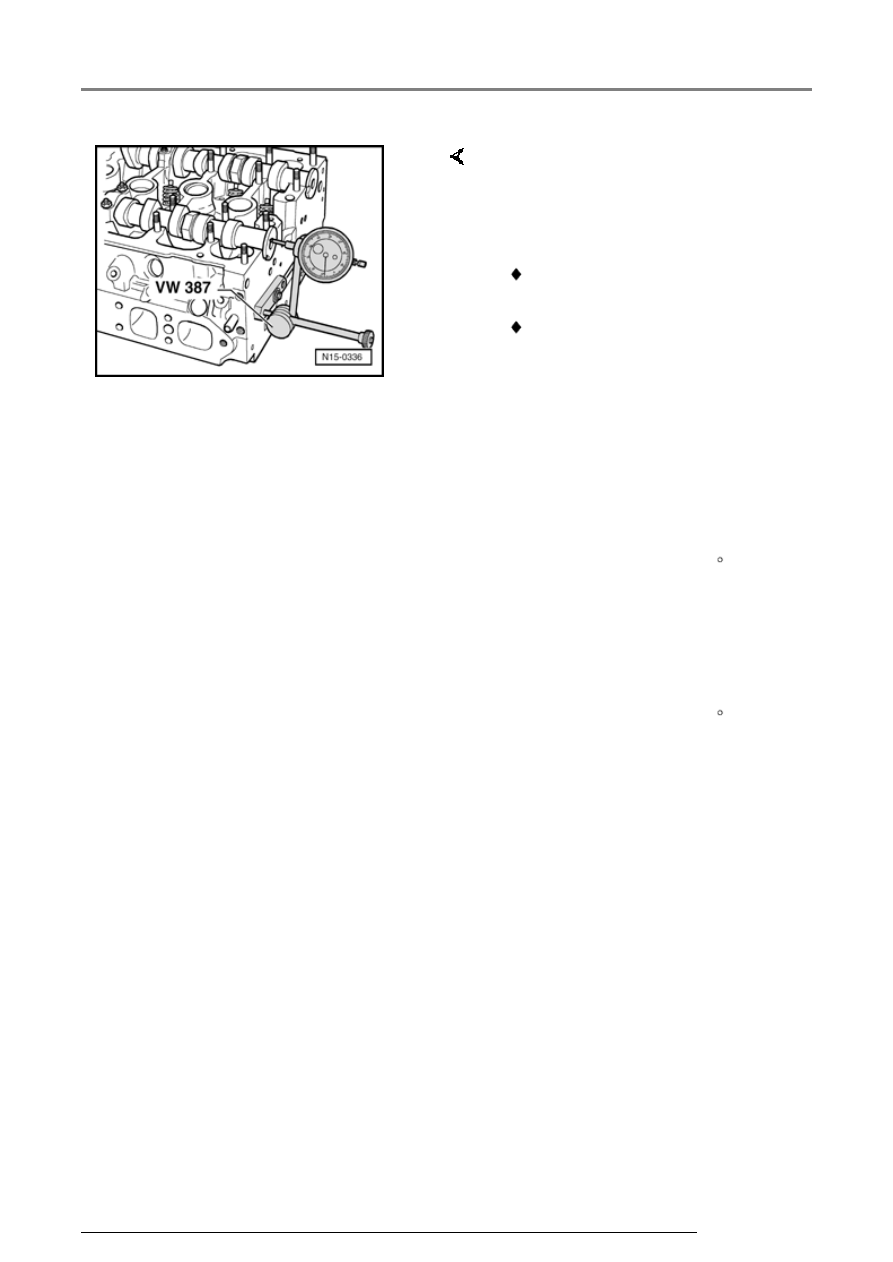

 VW 387 Universal dial gauge

bracket

 Dial gauge

-  Install bearing cap 7 and tighten

to 5 Nm and

1

/

8

turn (45 ).

   Wear limit: max. 0.10 mm

-  Install bearing cap 8 and tighten

to 5 Nm and

1

/

8

turn (45 ).

   Wear limit: max. 0.10 mm

Valve gear, servicing

15-60





Special tools and equipment

Work sequence

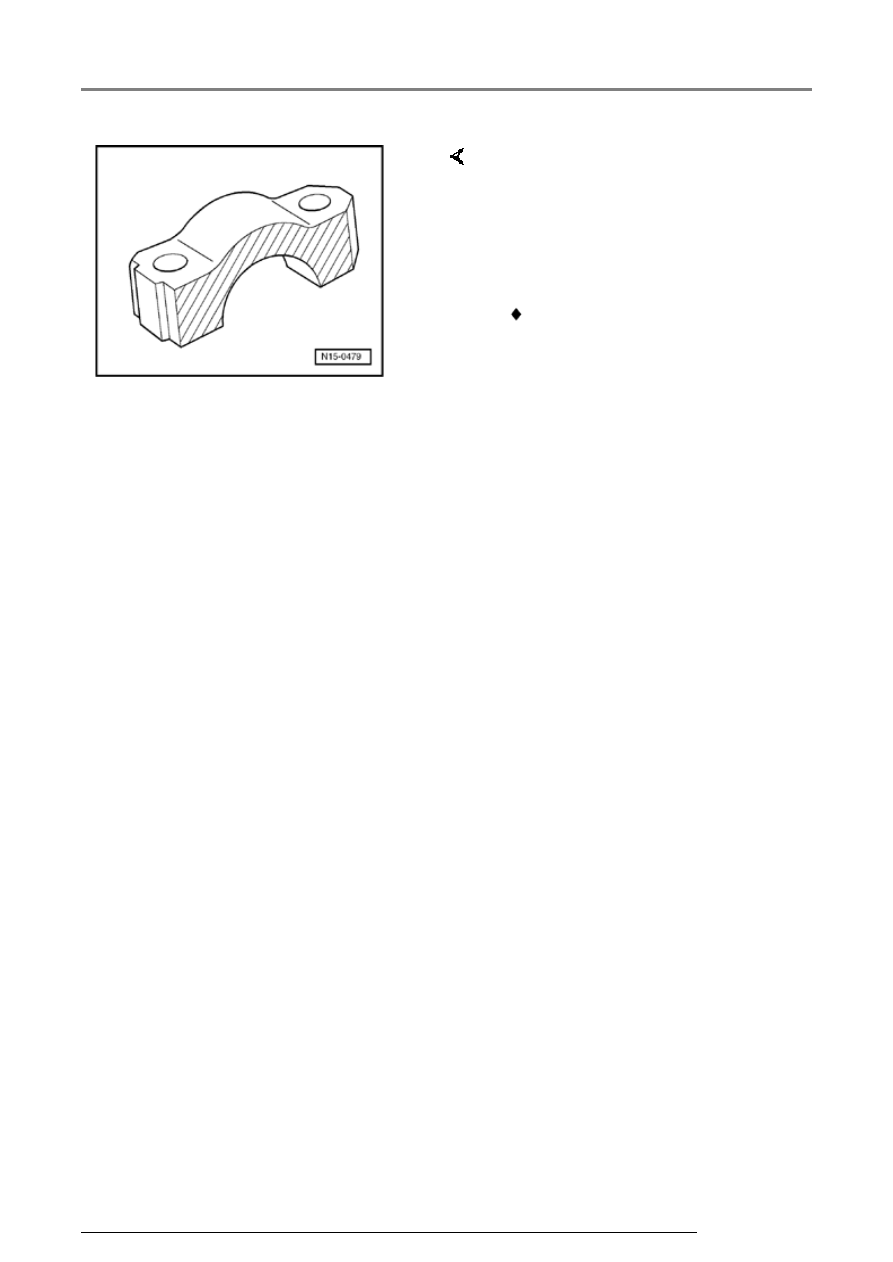

Fig. 2

Greasing contact
surfaces of bearing
caps 7 and 8 lightly
before installing

 G 052 723 A2 Grease

-  Before installing, lightly grease

contact surfaces on both sides of
bearing caps 7 and 8 (hatched
areas only) with grease G 052
723 A2.

Valve gear, servicing
