Volkswagen Golf / Golf GTI / Jetta. Manual - part 25

15-2







Repair Manual,

2.8 Liter VR6 4V
Fuel Injection &
Ignition, Engine
Code(s): BDF,
Repair Group 24



 Removing and

installing
intake
manifold



Page 15-16

 ;

Removing and
installing
cylinder head.

 Disassembling

and
assembling
intake
manifold:

 Removing and

installing
cover



Page

15-11

 .

 Checking

compression
pressure



Page 15-48

 .

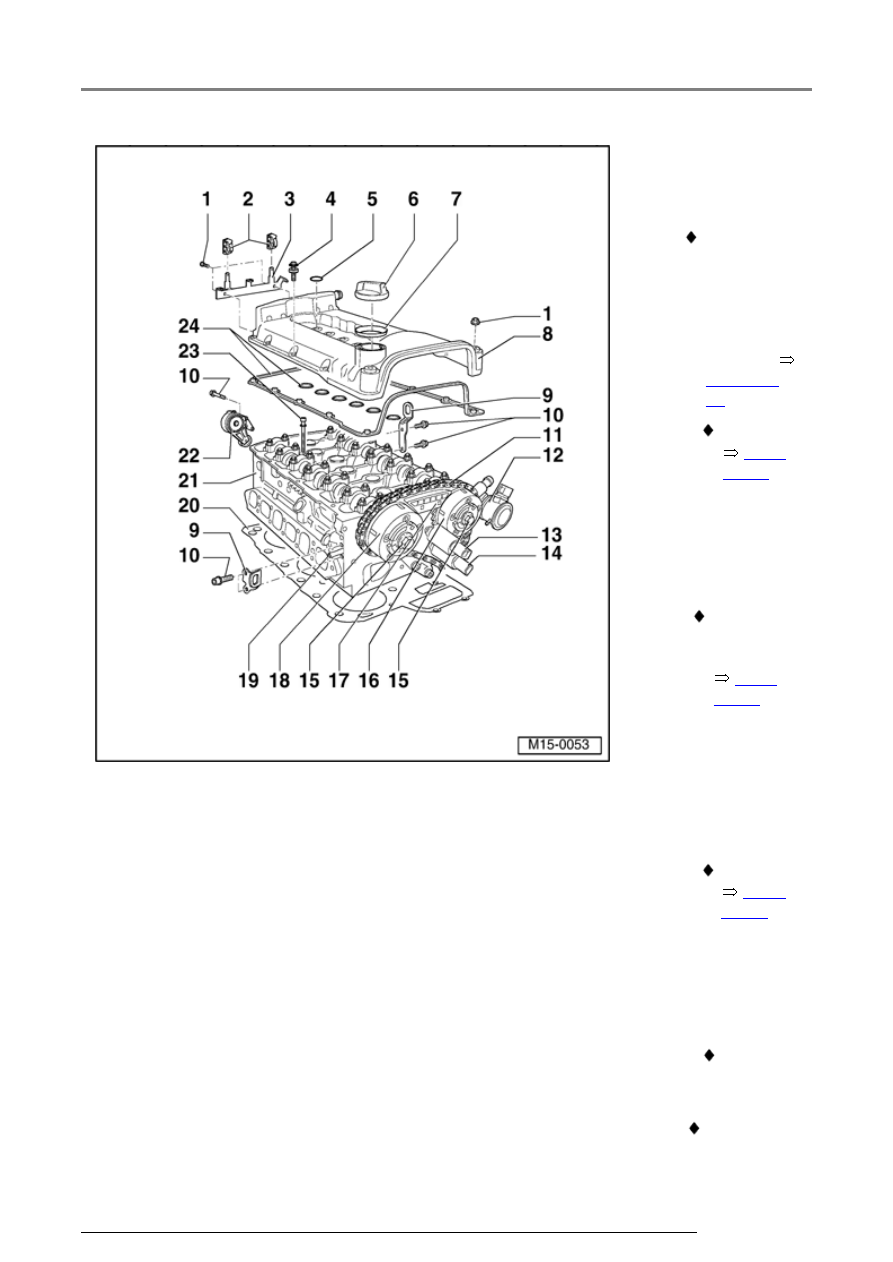

1 - 8 Nm

2 - Bracket

 For fuel

lines

3 - Supporting

frame

4 - 8 Nm

 With

spacer
sleeve
and
sealing
ring



Replace
sealing
ring if

Cylinder head, servicing

damaged

Cylinder head, servicing

15-3

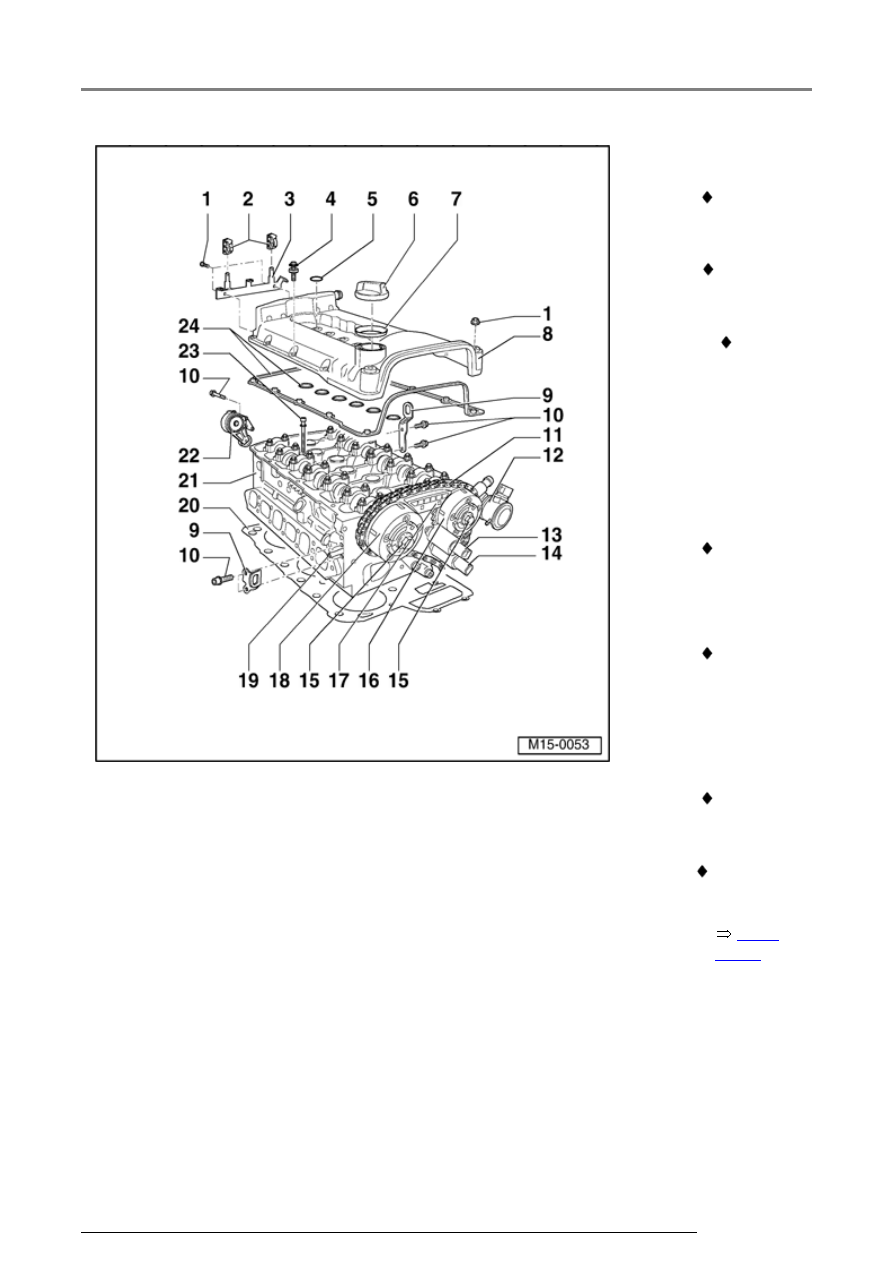

5 - O-ring

 Replace

if
damaged

 Lubricate

before
installing

 For

ignition
coils
with
final
output
stage

6 - Sealing

cap

 Replace

seal if
damaged

7 - Boot

 Replace

if
damaged

8 - Cylinder

head
cover

 Replace

if
damaged

 Removing

and
installing



Page

15-16



9 - Lifting

eye

10 - 23 Nm

Cylinder head, servicing

15-4

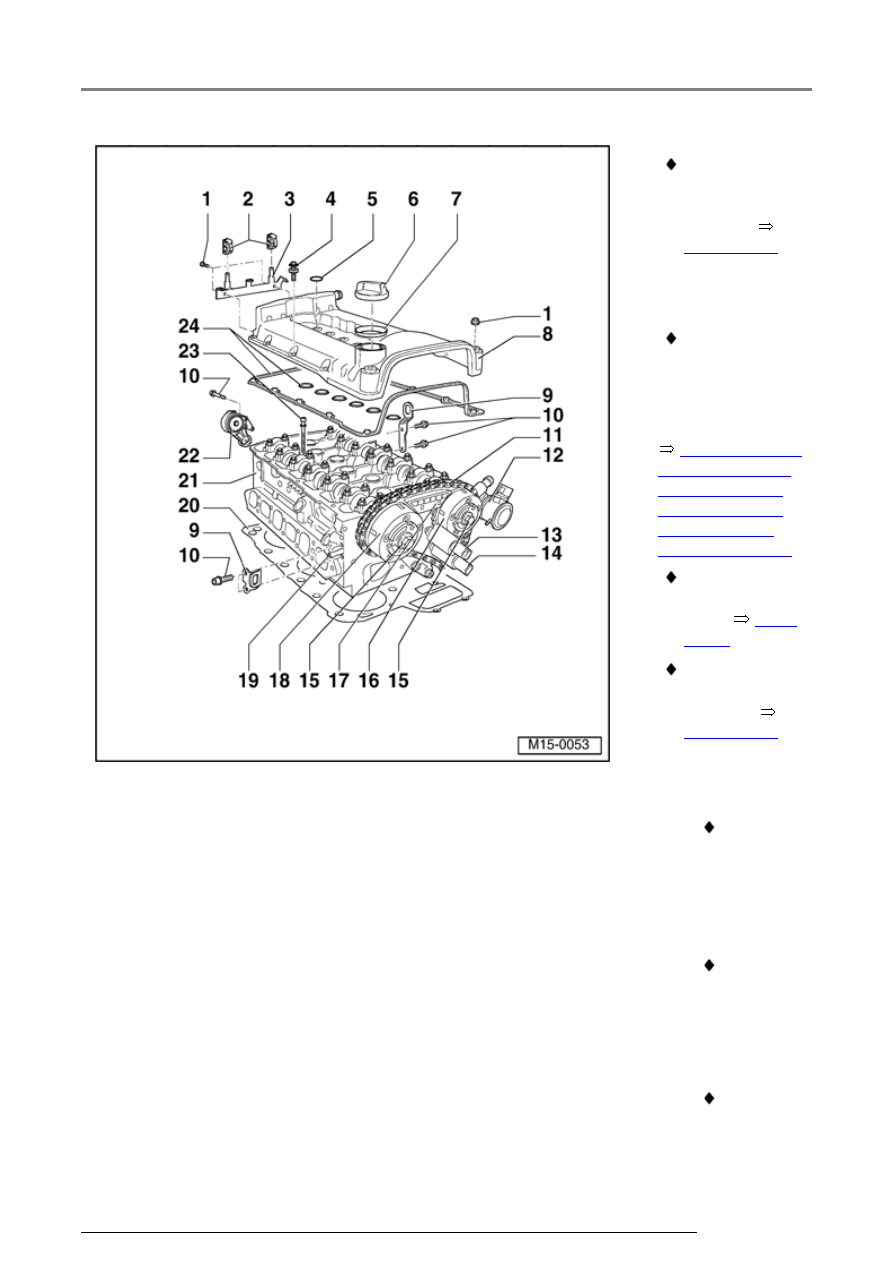

11 - Camshaft

roller
chain

 Mark

direction of
rotation.
before
removing
(installation
position)



Page 13-
11

 , Fig. 1

 Installing



Page

15-39

 ,

Adjusting
valve
timing

12 - Combi-

valve

 Removing

and
installing



Page

26-24

 ,

Removing
and
installing
parts of
the
secondary
air system

 Checking



Page

26-41



13 - Valve -1-

for
camshaft
adjustment
-N205-

 For

intake
camshaft

 Check

camshaft

Cylinder head, servicing
