13-42





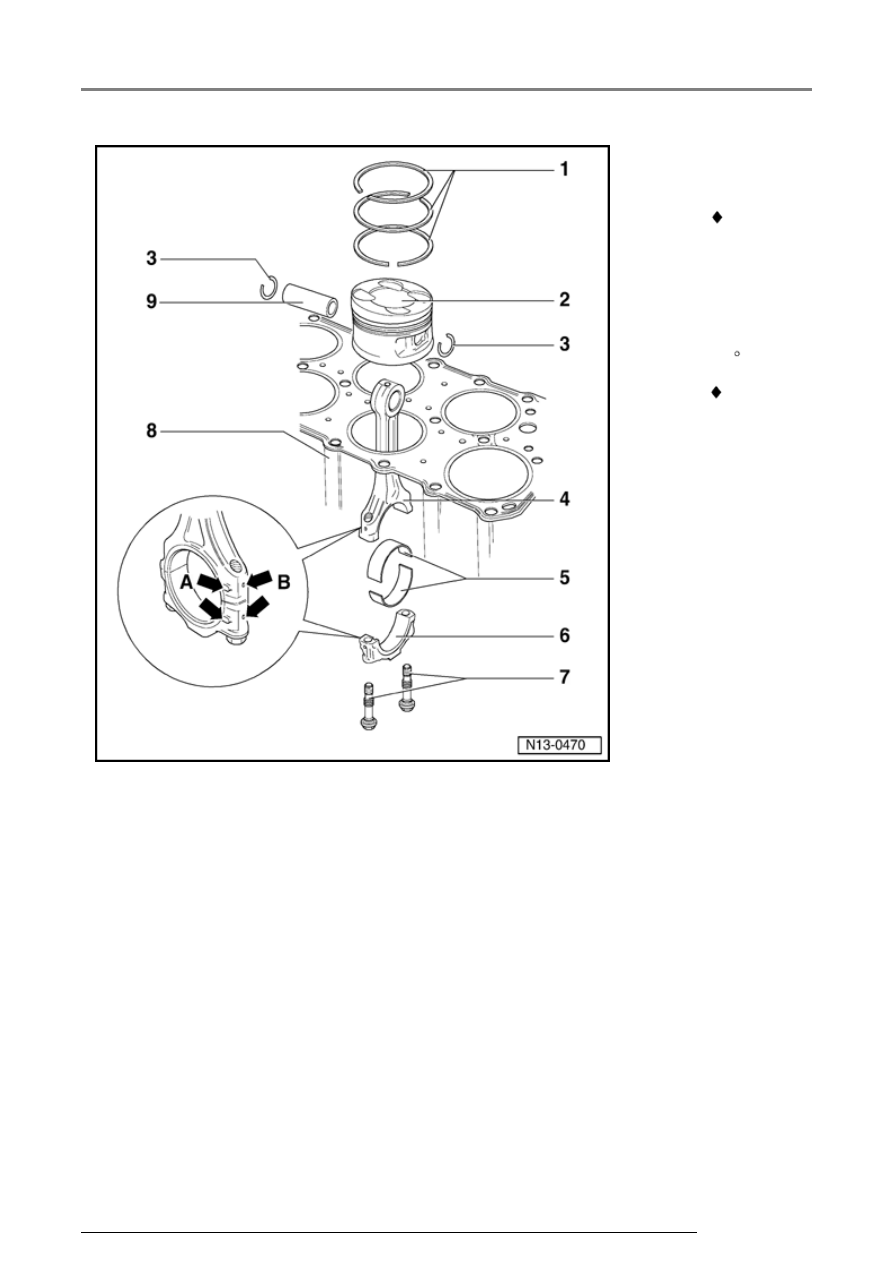

9 - Piston

pin

 If

difficult
to
remove,
heat
piston
to 60

C

 Remove

and
install
with drift
VW
222a

Piston and connecting rod, disassembling and assembling

13-43





Special tools and equipment

Test sequence

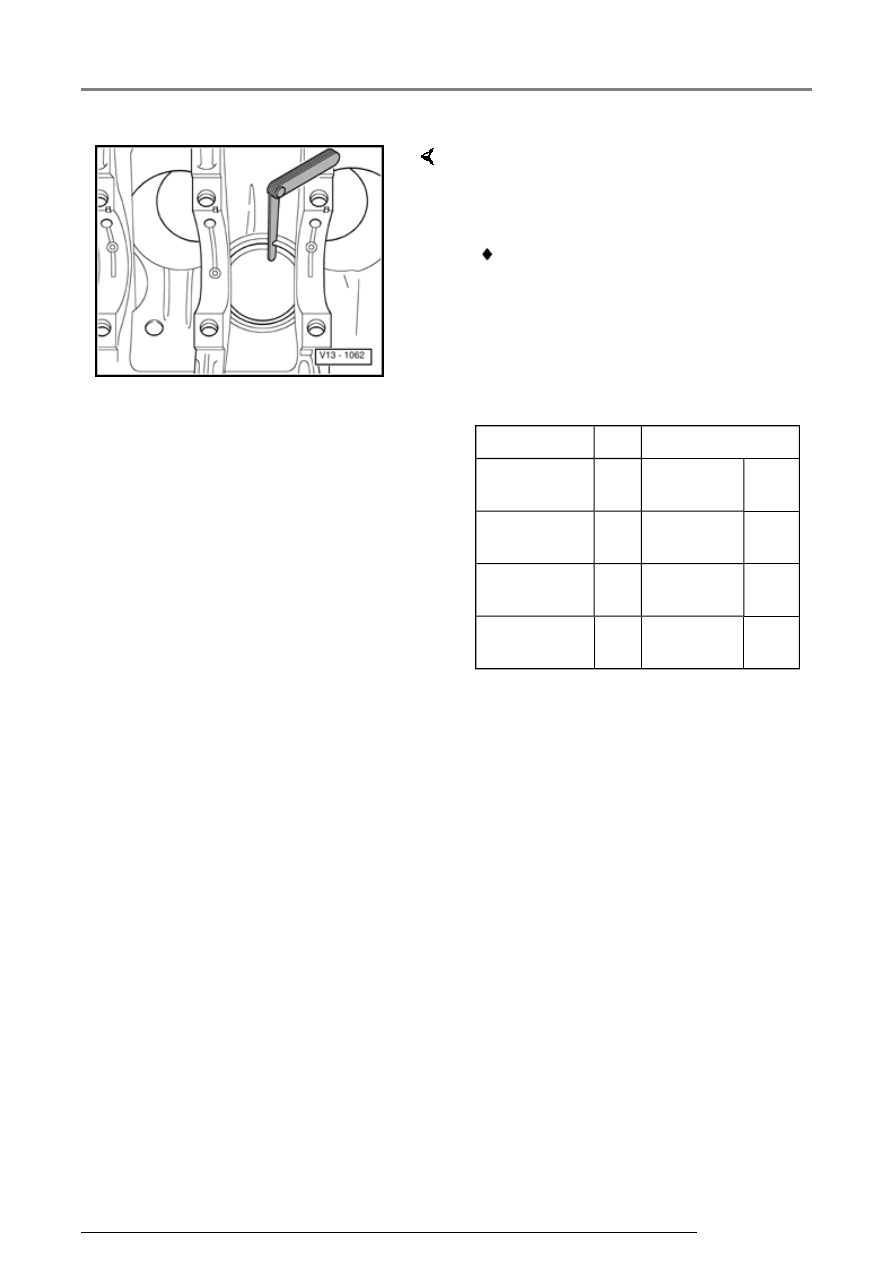

Fig. 1

Checking piston ring gap

 Feeler gauge

-  Push ring squarely from above down

to approx. 15 mm from bottom end of
cylinder. To do this use a piston
without rings.

Piston ring



Gap





New

Wear

limit

Compression
ring

mm   0.20...0.40   1.0

Tapered-
stepped ring

mm   0.20...0.40   1.0

Oil scraper
ring

mm   0.25...0.50   1.0

Piston and connecting rod, disassembling and assembling

13-44





Special tools and equipment

Test sequence

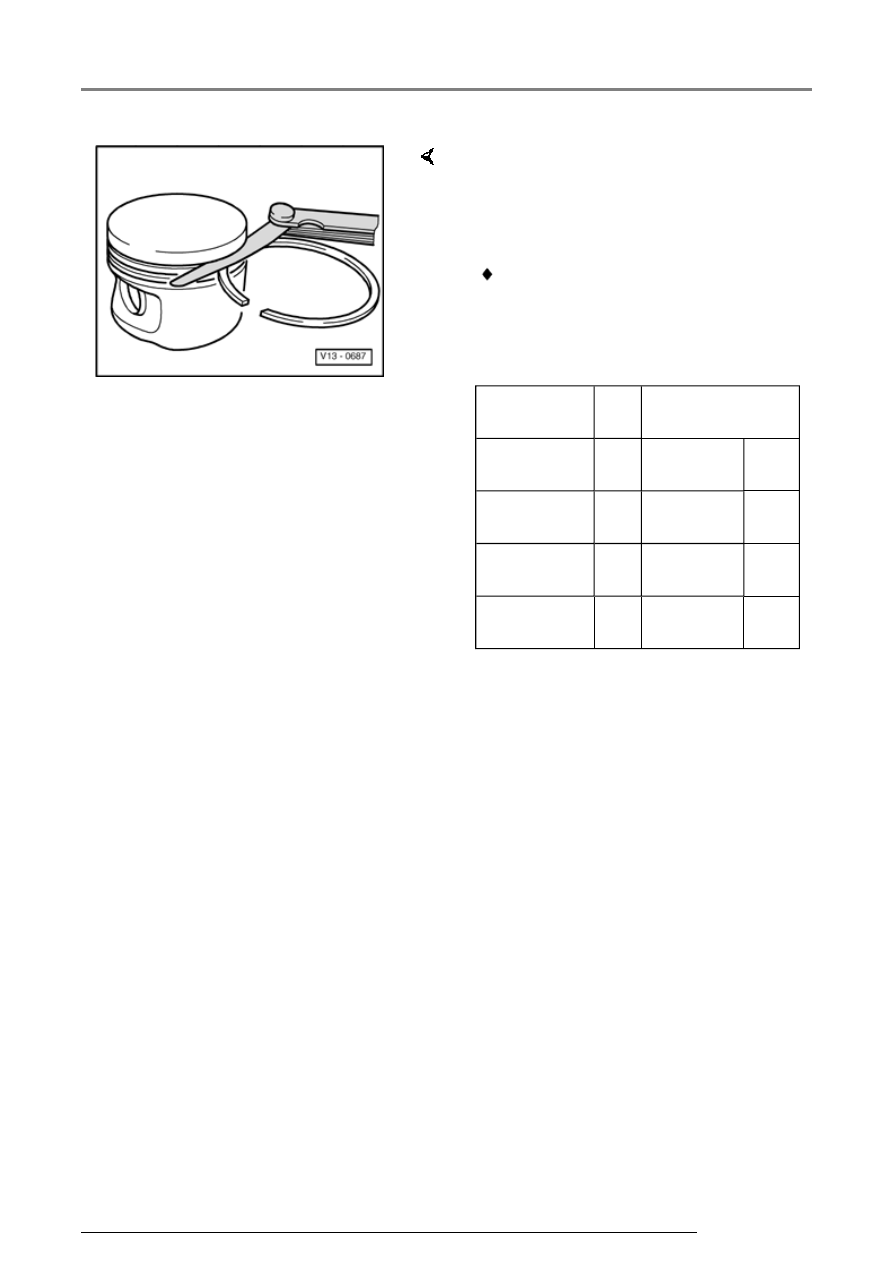

Fig. 2

Checking ring to groove
clearance

 Feeler gauge

-  Clean ring groove before checking.

Piston ring



Ring to groove

clearance





New

Wear

limit

Compression
ring

mm   0.04...0.08   0.15

Tapered-
stepped ring

mm   0.02...0.06   0.15

Oil scraper
ring

mm   0.03...0.06   0.15

Piston and connecting rod, disassembling and assembling

13-45





Special tools and equipment

Test sequence

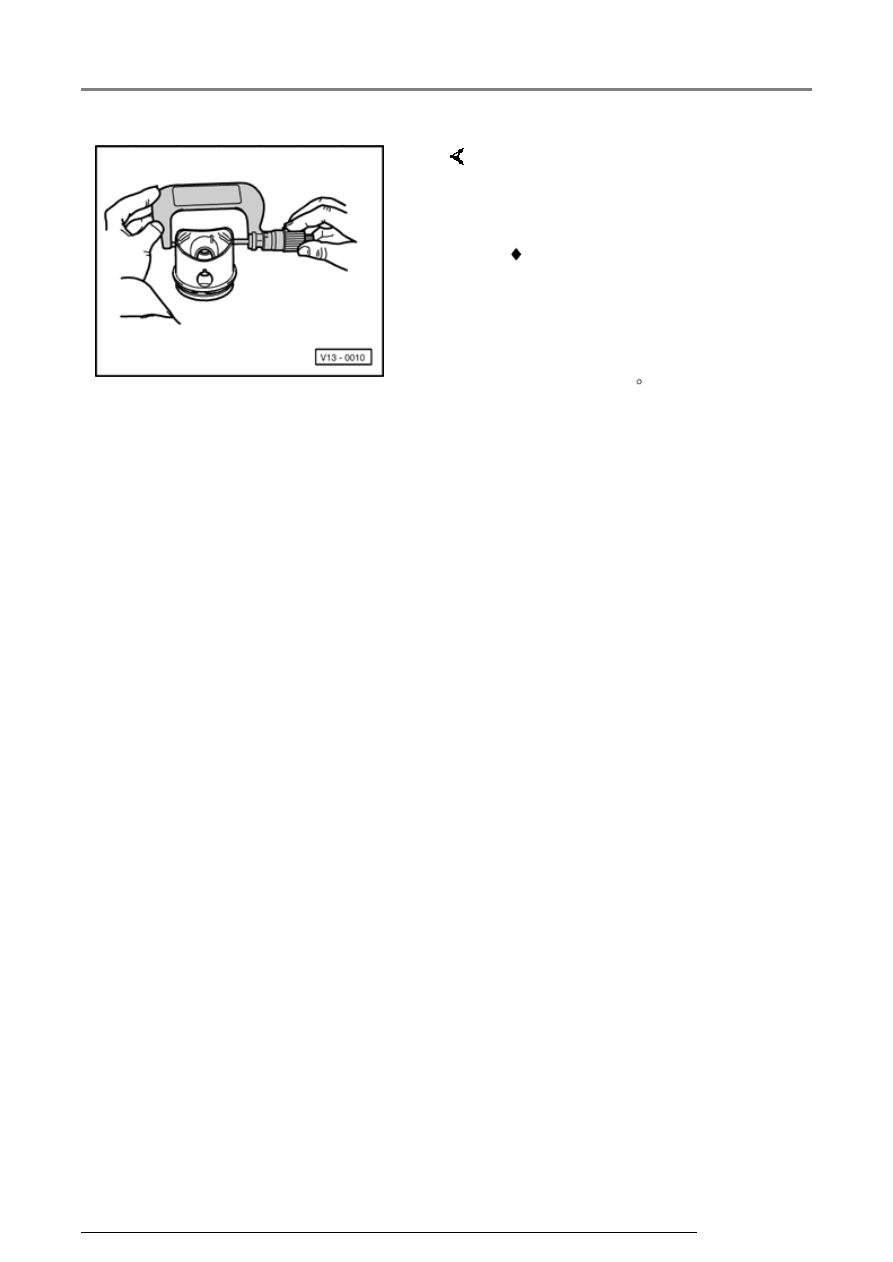

Fig. 3

Checking piston

 External micrometer 75...100 mm

-  Take measurement approx. 6 mm

from lower edge of piston skirt
and offset 90  to piston axis.

   Deviation from nominal

dimension: max. 0.04 mm
