Toyota RAV4 (2015 год). Руководство - часть 151

616

6-3. Самостоятельное техническое обслуживание

■

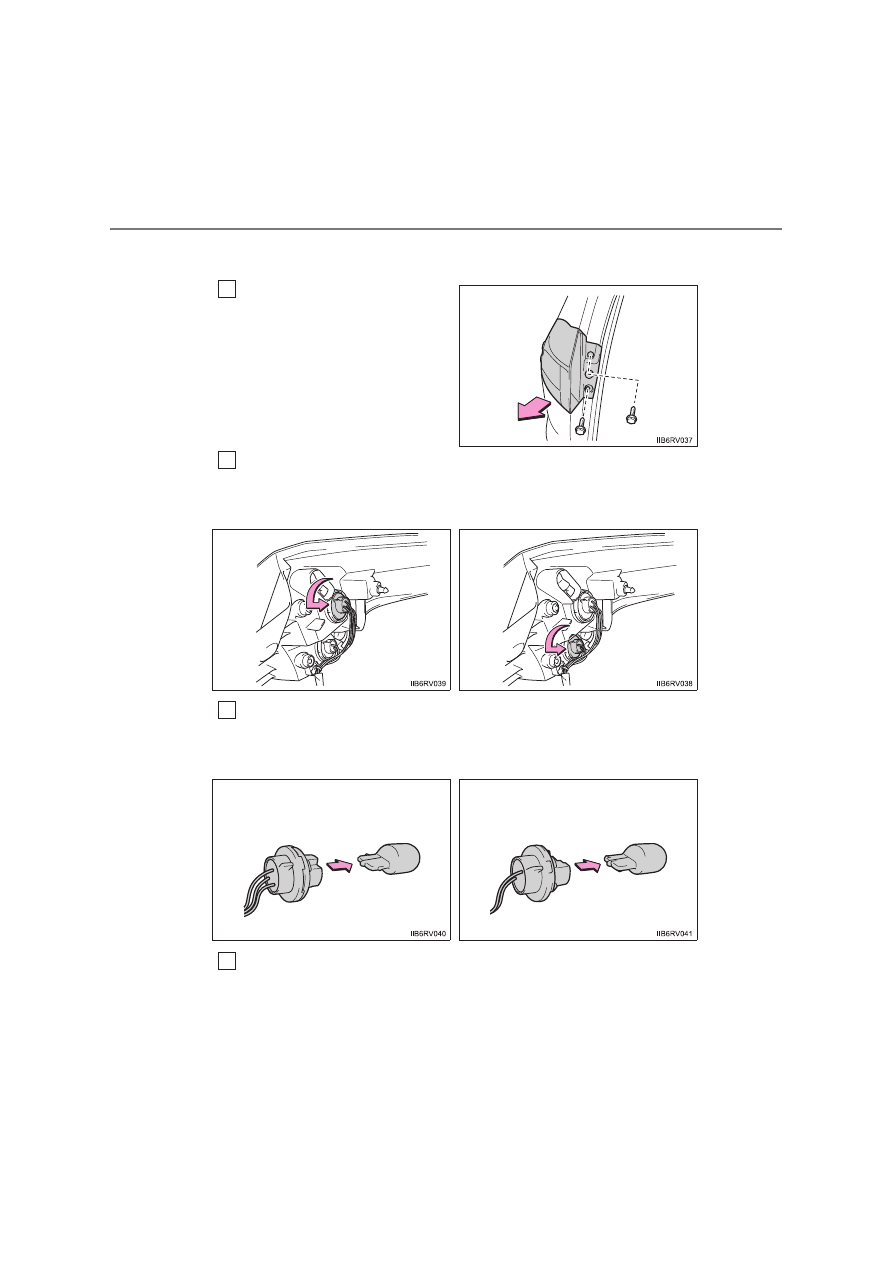

Стоп-сигналы/задние  габаритные  фонари  и  задние  сигналы
поворота

Откройте  дверь  багажного
отделения  и  снимите  болты,
затем  снимите  узел  фонаря,
потянув  его  прямо  назад  из
задней части автомобиля.

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

1

2

X

Стоп-сигналы/задние
габаритные фонари

X

Задние указатели поворота

3

X

Стоп-сигналы/задние
габаритные фонари

X

Задние указатели поворота

4

617

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

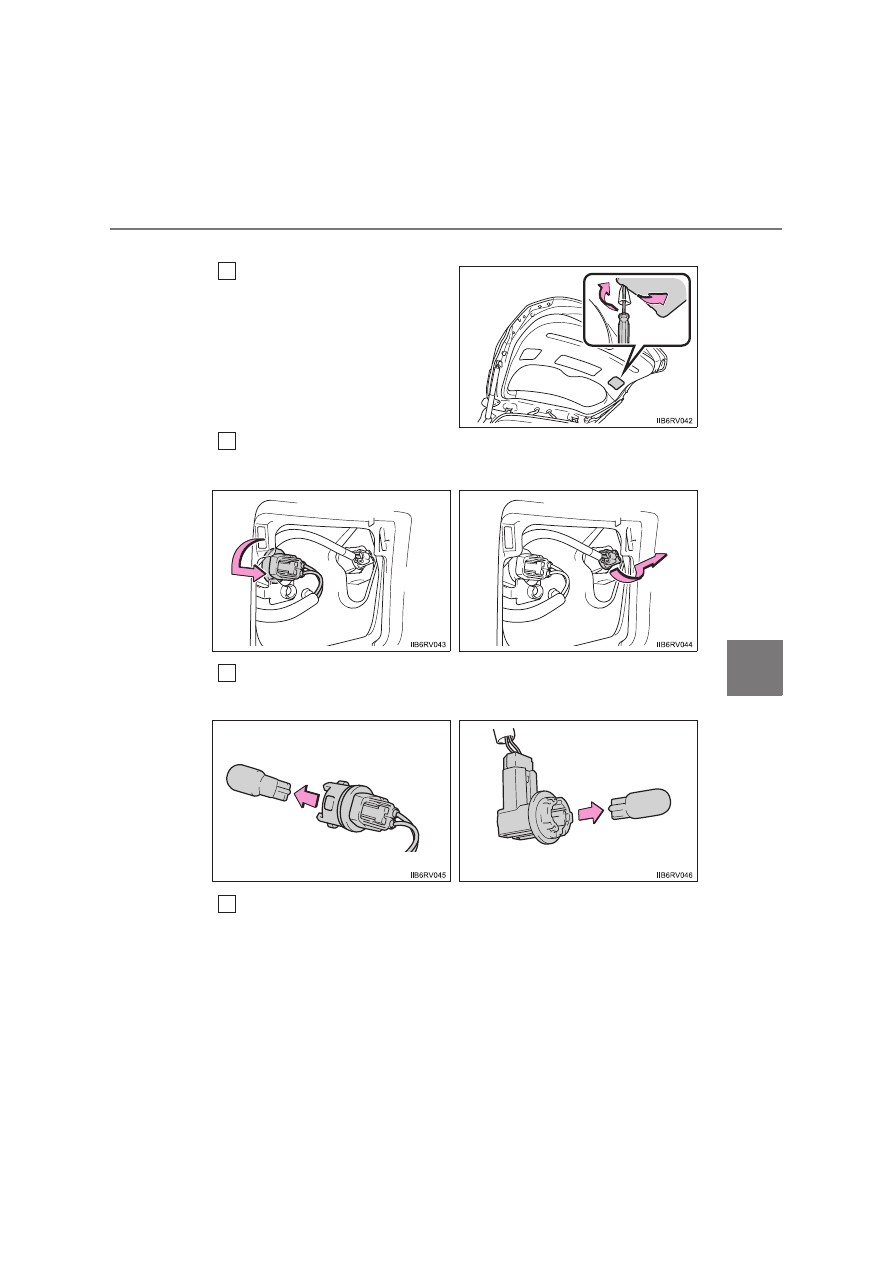

Задние габаритные фонари и фонари заднего хода

Откройте  дверь  багажного
отделения

и

снимите

соответствующую крышку.

Во

избежание

повреждений

оберните жало отвертки тканью.

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

1

2

X

Задние габаритные фонари

X

Фонари заднего хода

3

X

Задние габаритные фонари

X

Фонари заднего хода

4

618

6-3. Самостоятельное техническое обслуживание

■

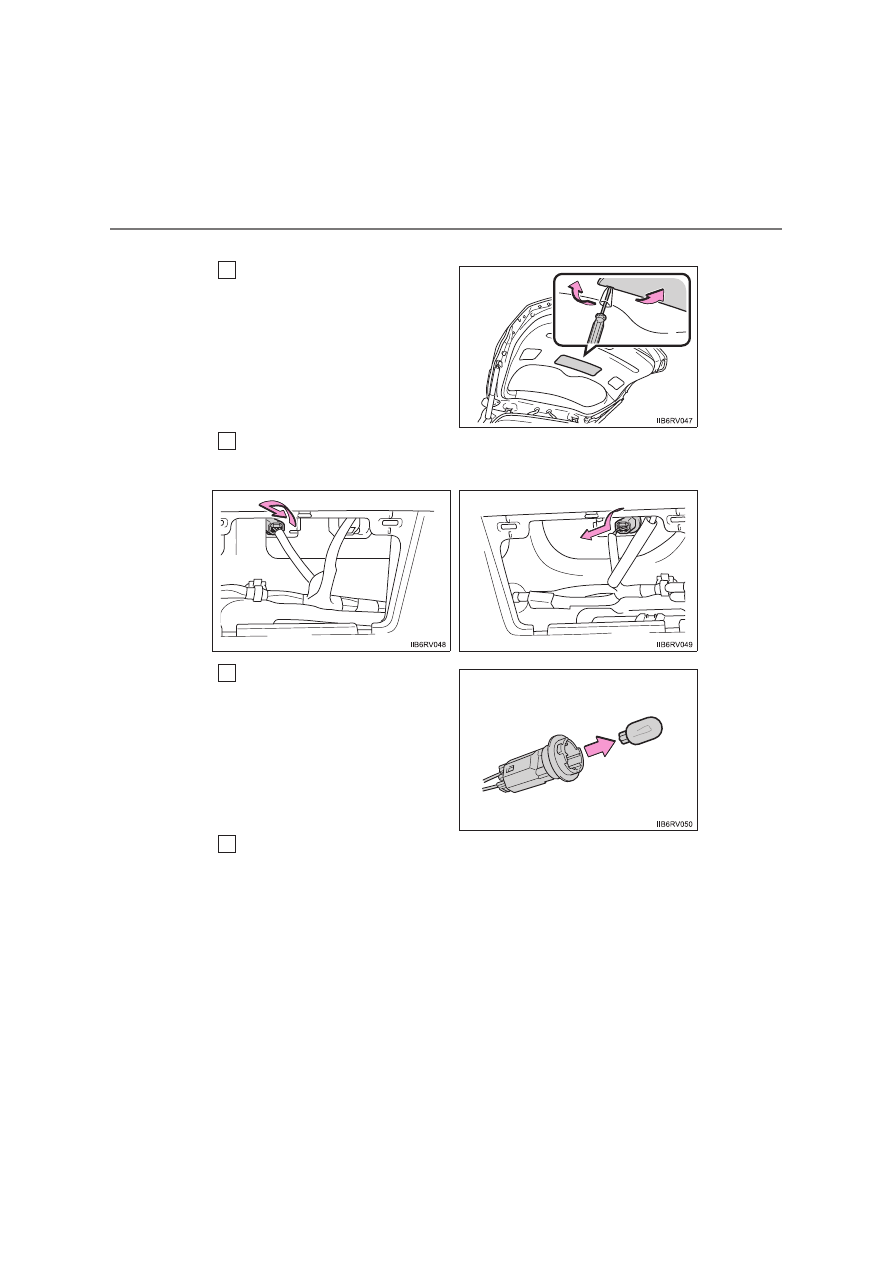

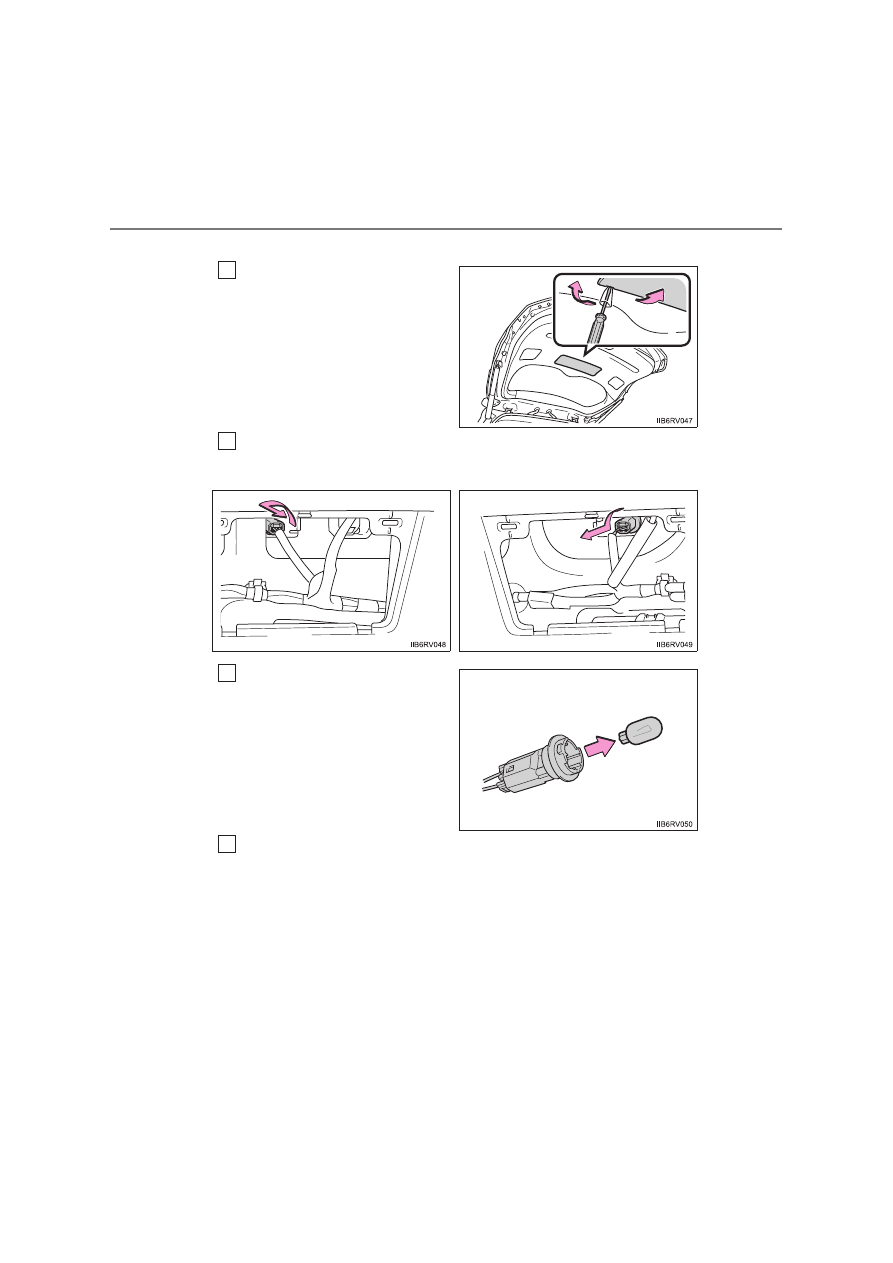

Фонари освещения номерного знака

Откройте  дверь  багажного
отделения

и

снимите

соответствующую крышку.

Во

избежание

повреждений

оберните жало отвертки тканью.

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

1

2

X

Левая сторона

X

Правая сторона

3

4

619

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

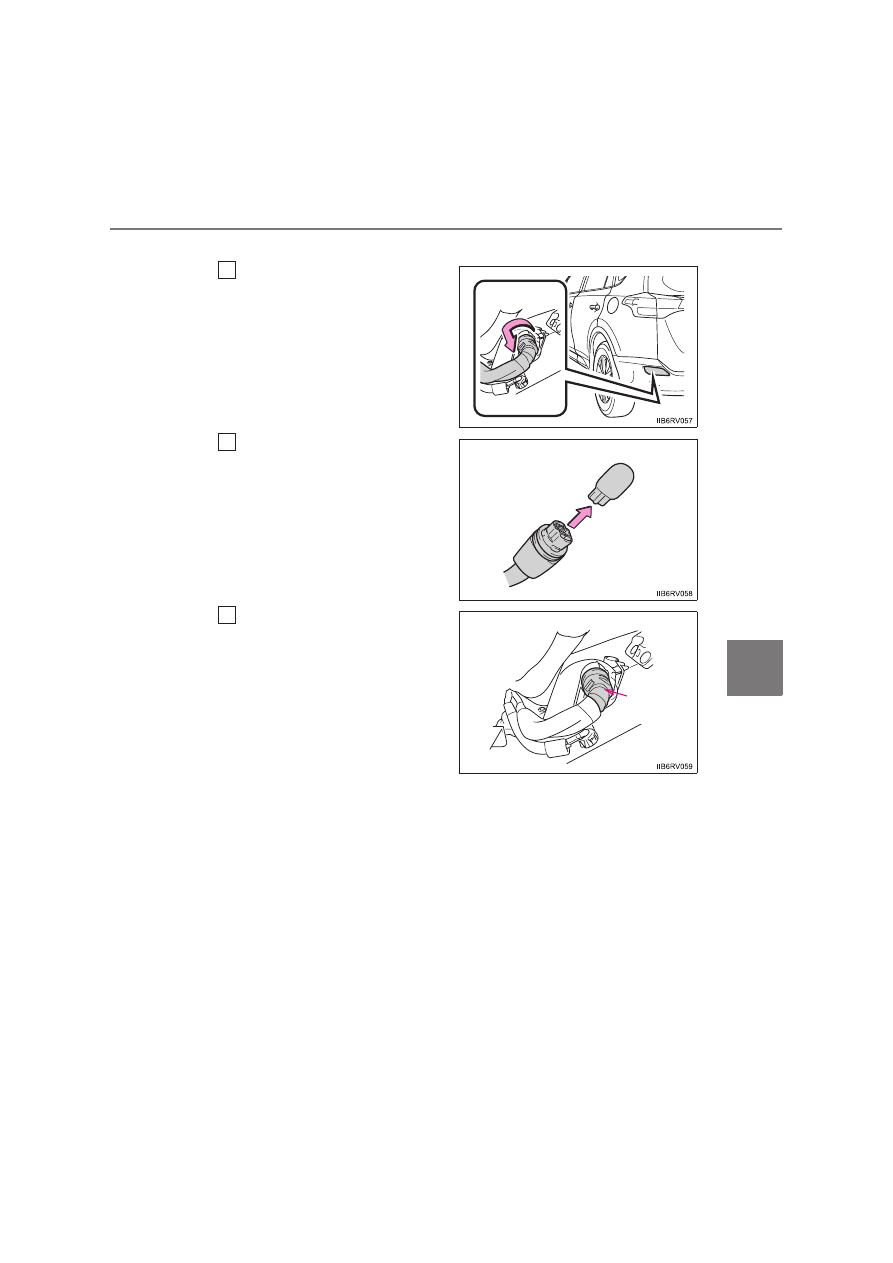

Задние противотуманные фонари

Поверните  лампу  за  цоколь
против часовой стрелки.

Извлеките лампу.

При  установке  выполняйте
описанные  шаги  в  обратном
порядке.

После  установки  корпуса  лампы
убедитесь  в  том,  что  резиновая
крышка установлена надлежащим
образом.

1

2

Резиновая
крышка

3
