Toyota RAV4 (2015 год). Руководство - часть 149

608

6-3. Самостоятельное техническое обслуживание

■

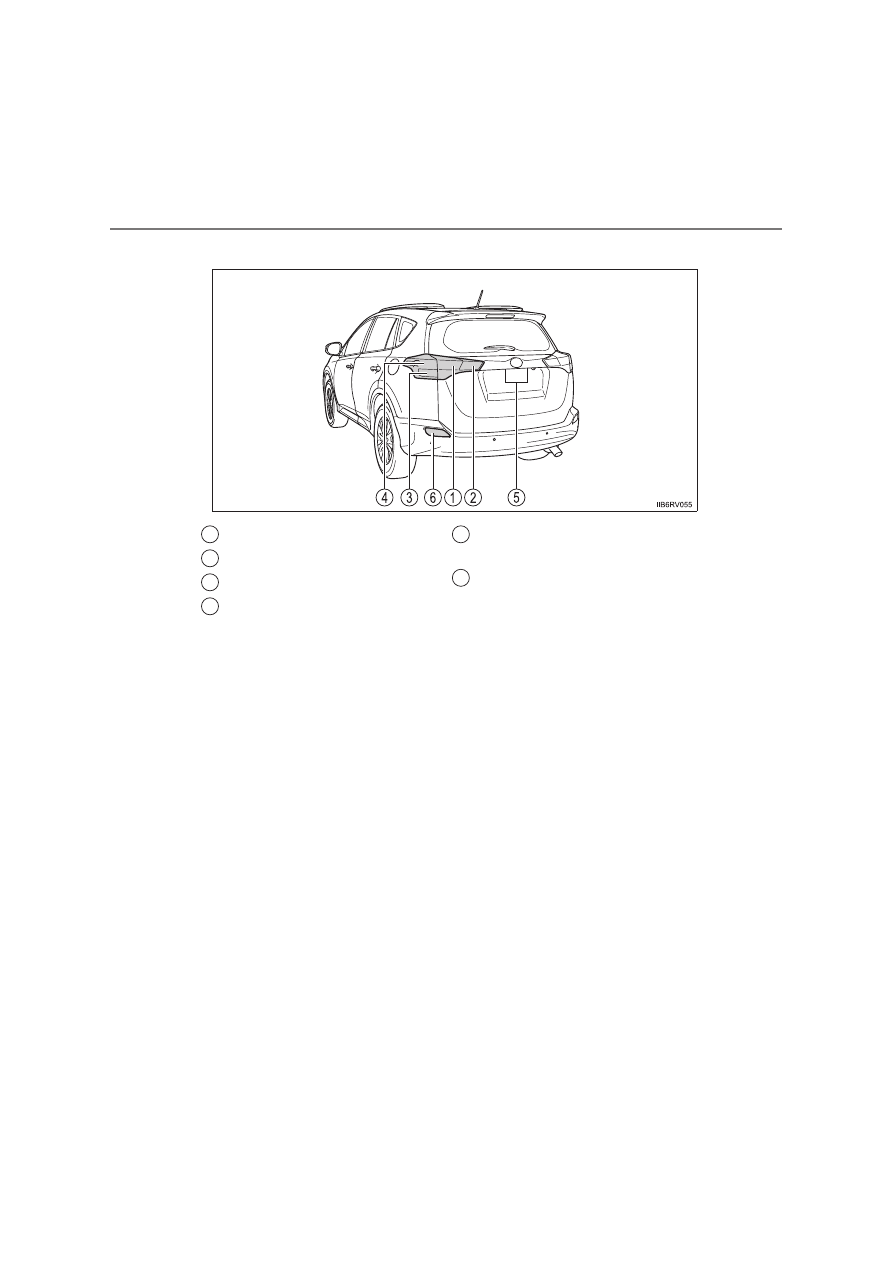

Сзади

Задний габаритный фонарь

Фонарь заднего хода

Задний указатель поворота

Стоп-сигнал/задний габаритный
фонарь

Фонари  освещения  номерного
знака

Задний

противотуманный

фонарь

1
2
3
4

5

6

609

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

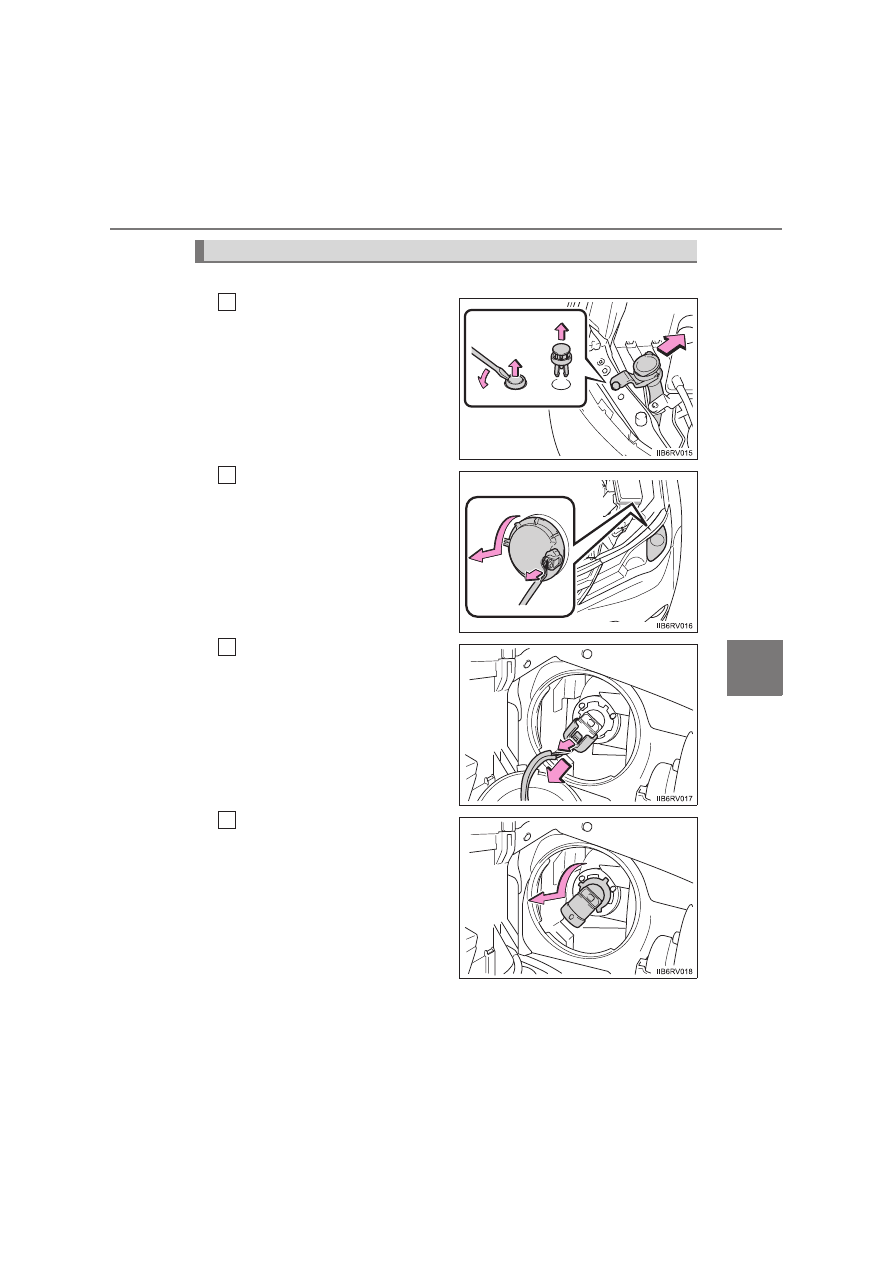

Ближний свет фар (галогенные фары)

Только  с  правой  стороны:
снимите зажимы.
Затем

сдвиньте

входной

патрубок бачка омывателя.

Отсоедините

коннектор

и

поверните

крышку

против

часовой стрелки.

Отсоедините

коннектор,

потянув за фиксатор.

Поверните  лампу  за  цоколь
против часовой стрелки.

Замена ламп

1

2

3

4

610

6-3. Самостоятельное техническое обслуживание

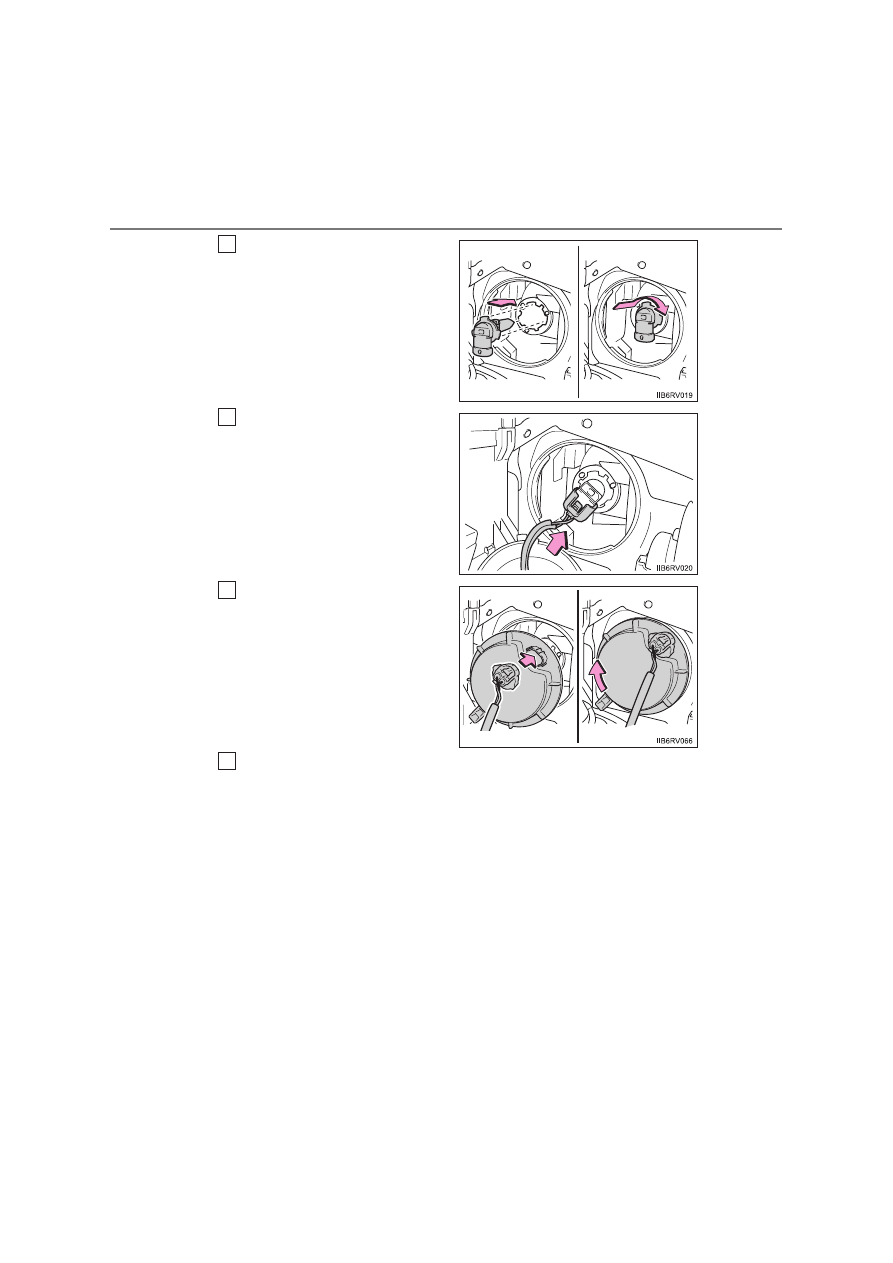

Установите новую лампу.

Совместите 3 выступа на лампе с
креплением  и  установите  лампу.
Поверните  лампу  по  часовой
стрелке для закрепления.

Установите разъем.

После  закрепления  коннектора
слегка  потрясите  цоколь  лампы,
чтобы  проверить,  что  он  хорошо
закреплен.

Установите

коннектор

и

крышку.

Перед  установкой  коннектора
включите фары ближнего света и
визуально убедитесь, что свет не
пробивается через крепление.

Только  с  правой  стороны:  сдвиньте  входной  патрубок  бачка
омывателя и установите зажим.

5

6

7

8

611

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

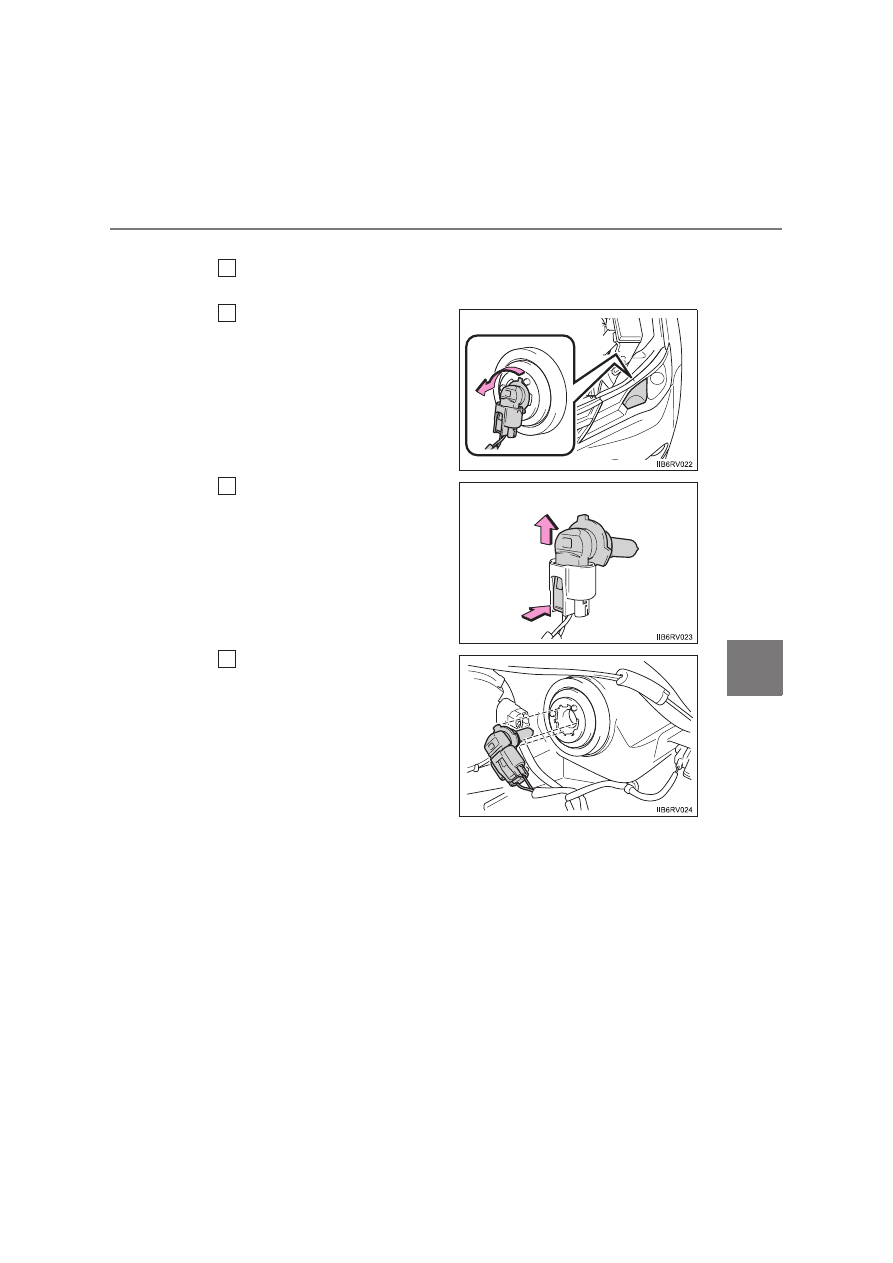

Дальний свет фар

Только  с  правой  стороны:  снимите  зажимы.  Затем  сдвиньте
входной патрубок бачка омывателя. (

→стр. 609)

Поверните  лампу  за  цоколь
против часовой стрелки.

Отсоедините

разъем,

нажимая на фиксатор.

Замените  лампу  и  закрепите
цоколь лампы.

Совместите 3 выступа на лампе с
креплением и установите лампу.

1

2

3

4
