Toyota Land Cruiser (2015 год). Руководство - часть 98

404

4-5. Использование других систем помощи при вождении

Монитор помощи при парковке Toyota

∗

Монитор  помощи  при  парковке  помогает  в 2 приведенных  ниже
ситуациях движения задним ходом:

• Перпендикулярная парковка (в гараже и т.д.)
• Параллельная парковка (парковка на краю дороги и т.д.)

Приведенные  в  тексте  примеры  экранов  служат  лишь  для  иллюстрации  и
могут отличаться от изображения, фактически выводимого на экран.

Монитор  помощи  при  парковке
включается,

когда

рычаг

управления

трансмиссией

находится в положении R.

Монитор  помощи  при  парковке
отключается,

когда

рычаг

управления трансмиссией находится
в любом положении, кроме R.

Если

рычаг

управления

трансмиссией

установлен

в

положение R и нажата любая кнопка
режима

(например, “MENU”),

монитор  помощи  при  парковке
отменяется  и  отображается  экран
режима,  соответствующего  нажатой
кнопке.

∗

: При наличии

Монитор  помощи  при  парковке  помогает  водителю,  показывая
область  позади  автомобиля  во  время  движения  задним  ходом
(например, при парковке).

405

4-5. Использование других систем помощи при вождении

4

Вождени

е

■

Индикация на экране

Экран  монитора  помощи  при  парковке  отображается,  когда  рычаг
управления  трансмиссией  перемещается  в  положение R, а
переключатель двигателя находится в режиме IGNITION ON.

Сначала  на  мониторе  помощи  при  парковке  отображается  последний
использовавшийся режим парковки.

Экранная кнопка переключения режима отображения

Служит для переключения режима отображения. (

→стр. 406)

Отображение информации системы помощи при парковке Toyota

В случае  обнаружения  препятствия  при  включенной  системе  помощи при
парковке Toyota в правом верхнем углу экрана отображается индикация.

Экранная кнопка переключения режима парковки

Служит для переключения режима парковки (между экранами помощи при
перпендикулярной и параллельной парковке)

Кнопка включения-выключения режима парковки в узком месте

Служит  для  включения  и  выключения  режима  парковки  в  узком  месте.
(

→стр. 420)

Использование монитора помощи при парковке Toyota

X

Перпендикулярная парковка

X

Параллельная парковка

1

2

3

4

406

4-5. Использование других систем помощи при вождении

■

Использование системы при перпендикулярной парковке

При  перпендикулярной парковке
(например,  при  парковке  в
гараже)  используйте  один  из
следующих режимов.

При  каждом  выборе  экранной
кнопки  переключения  режима
отображения

режим

переключается

в

указанном

ниже порядке:

Режим  отображения
линий  намеченного
курса

↓

Режим  отображения
направляющей
линии  помощи  при
парковке

↓

Режим  отображения
направляющих
линий расстояния

407

4-5. Использование других систем помощи при вождении

4

Вождени

е

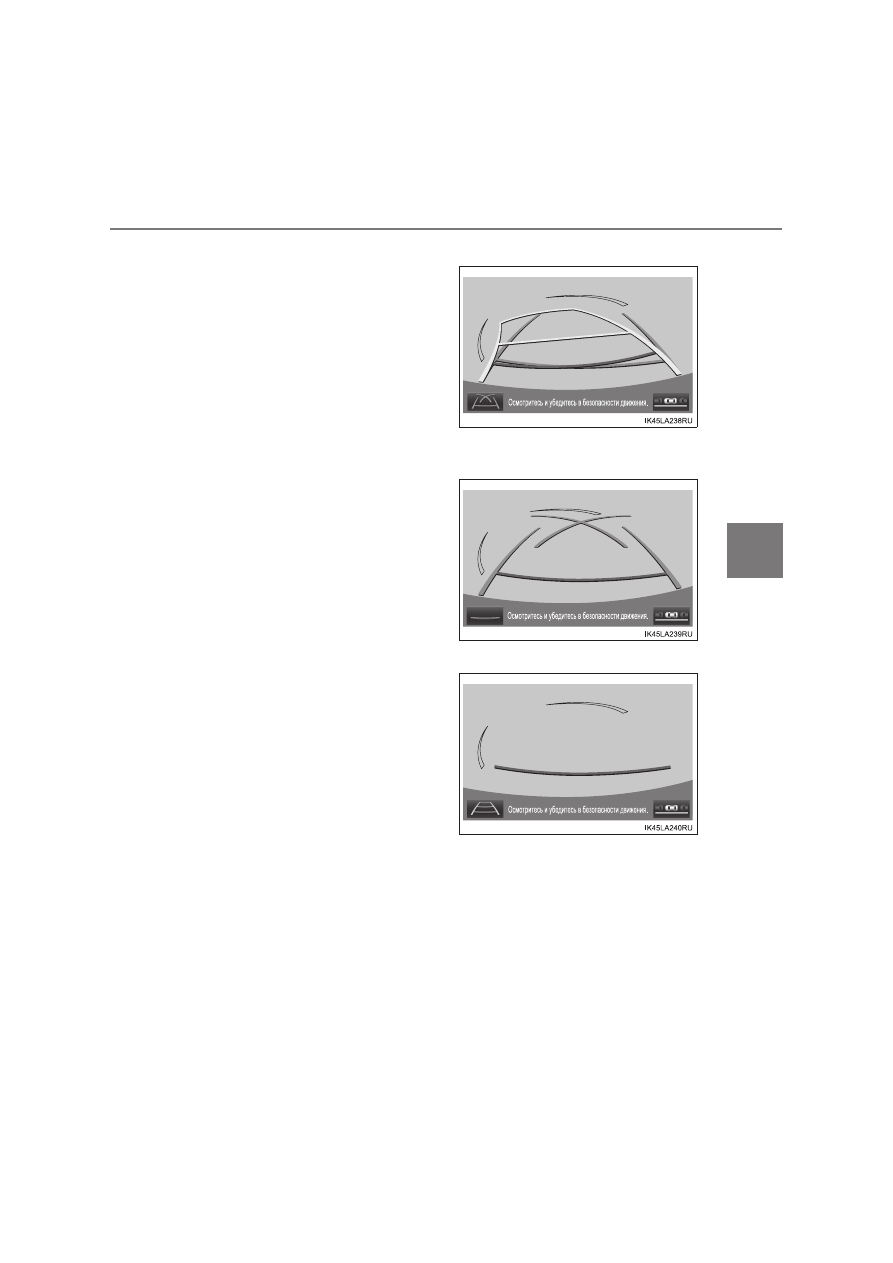

● Режим отображения линий намеченного курса (→стр. 409)

Отображаются

линии

намеченного  курса,  которые
перемещаются в соответствии
с поворотом рулевого колеса.

● Режим  отображения  направляющей  линии  помощи  при  парковке

(

→стр. 411)

Отображаются  точки  возврата
рулевого

колеса

(направляющие

линии

помощи при парковке).

● Режим отображения направляющих линий расстояния

Отображаются

только

направляющие

линии

расстояния.
