4-1. Перед началом движения

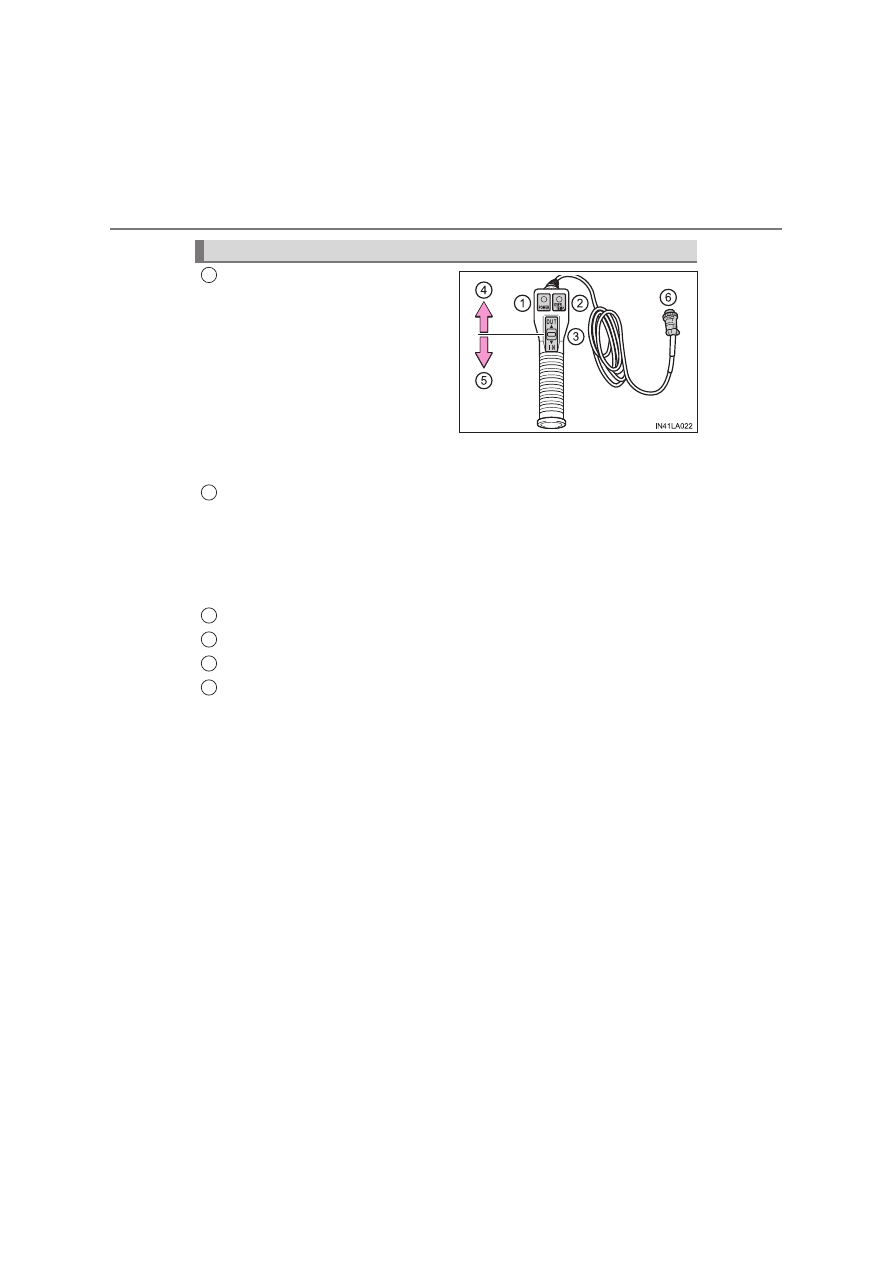

Индикатор “POWER”

Этот индикатор указывает на то, что
лебедка готова к использованию.

Когда

пульт

дистанционного

управления  вставлен  в  гнездо
дистанционного  управления,  этот
индикатор

загорается,

когда

двигатель запущен.

Если  индикатор “POWER” светится
неярко,  остановите  операцию  и
дайте батарее зарядиться.

Контрольная лампа “OVER TEMP”

Эта лампа указывает на то, что мотор лебедки перегрелся.

При большой нагрузке может загореться контрольная лампа “OVER TEMP” и
подаваться предупреждающий звуковой сигнал.
В  этом  случае  остановите  операцию  и  подождите,  пока  мотор  лебедки
остынет.

Переключатель дистанционного управления

Сторона “OUT” (разматывание)

Сторона “IN” (наматывание)

Разъем

Пульт дистанционного управления

1

2

3
4
5
6

265

4-1. Перед началом движения

4

Вождени

е

Возьмитесь  за  нижний  край
крышки лебедки и поднимите ее.

Сожмите  держатель  крышки  и
снимите крышку, как показано на
рисунке.

При  установке  крышки  лебедки
выполняйте  описанные  шаги  в
обратном порядке.

Припаркуйте  автомобиль  прямо
перед  объектом,  который  Вы
собираетесь тянуть.

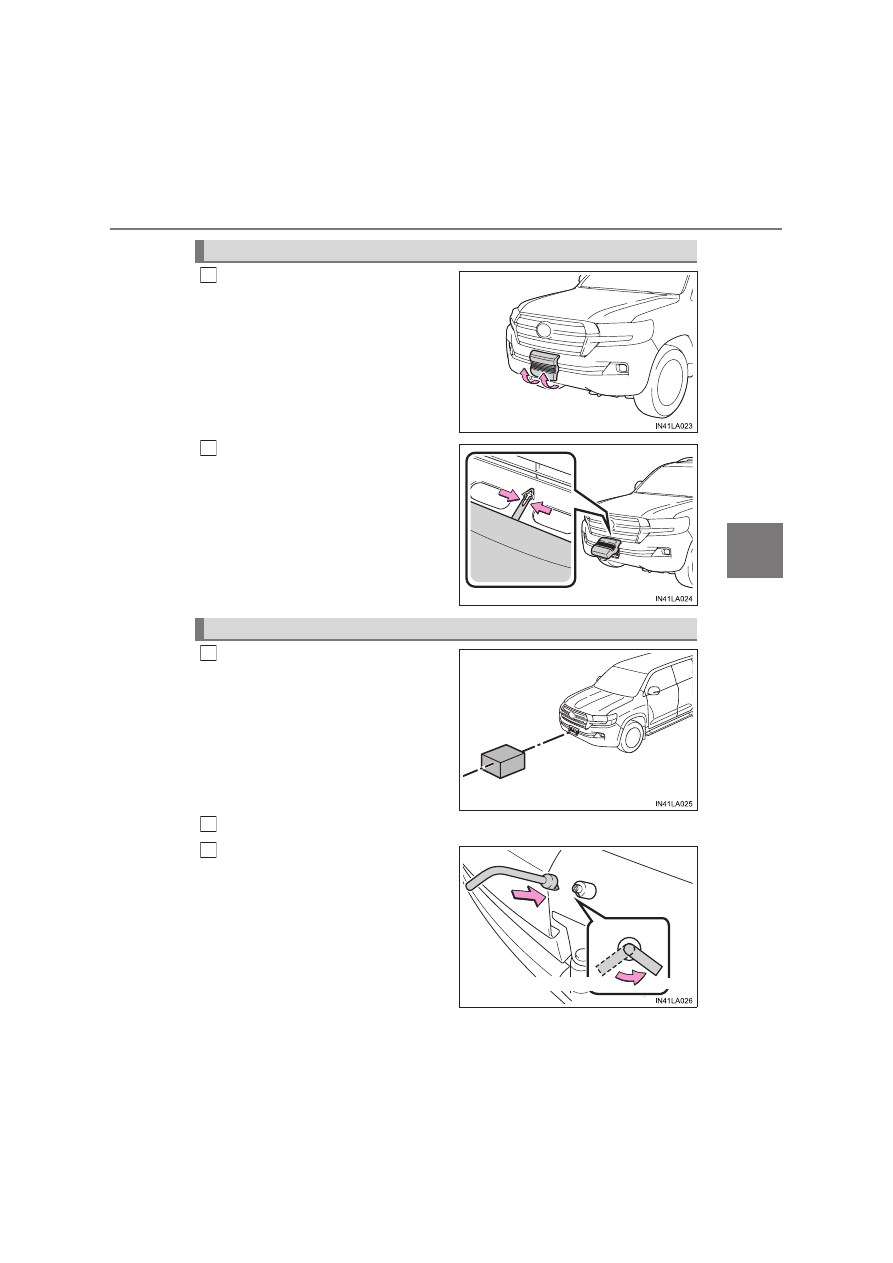

Снимите крышку лебедки. (

→стр. 265)

Вставьте рычаг муфты лебедки в
отверстие  и  поверните  его
против  часовой  стрелки  из
положения

блокировки

в

положение разблокировки.

Снятие крышки лебедки

1

2

Подготовка к использованию лебедки

1

2

Разблокировка

Блокировка

3

266

4-1. Перед началом движения

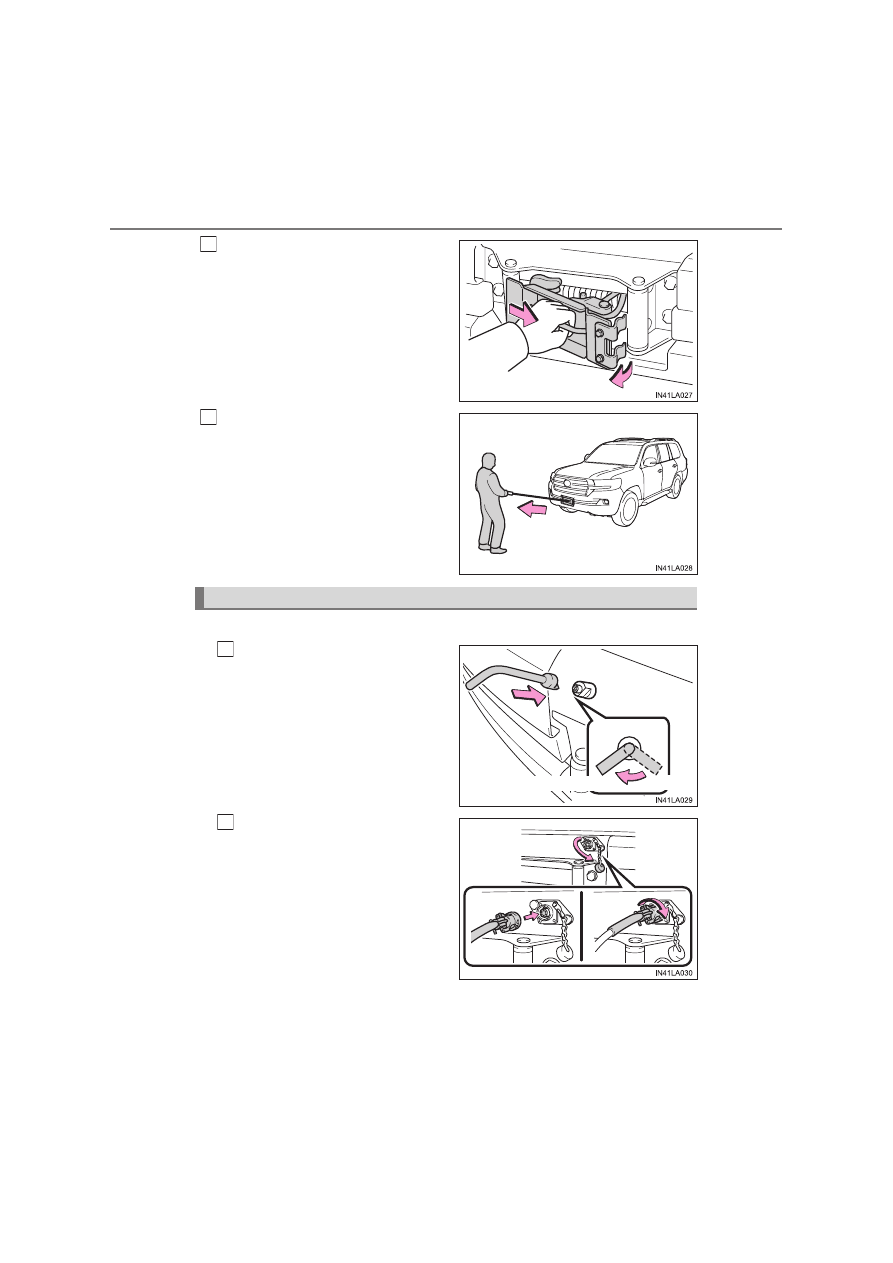

Выньте  держатель  крюка  и
вытяните трос рукой.

Удерживая  крюк,  вытяните  трос
на необходимую длину.

■

Вытягивание троса (с использованием мотора)

Поверните

рычаг

муфты

лебедки по часовой стрелке в
положение блокировки.

Снимите

крышку

гнезда

дистанционного  управления  и
присоедините

разъем

дистанционного  управления  к
гнезду.

4

5

Работа с лебедкой

Блокировка

Разблокировка

1

2

267

4-1. Перед началом движения

4

Вождени

е

Перед  использованием  лебедки  переведите  рычаг  управления
трансмиссией  в  положение “P” (автоматическая  трансмиссия)  или
“N” (ручная  трансмиссия)  и  поставьте  автомобиль  на  стояночный
тормоз.

Заблокируйте передние колеса.

Запустите  двигатель  и  заставьте  его  работать  с  большим  числом
оборотов, чем на холостом ходу.

Убедитесь  в  том,  что  горит
индикатор “POWER”. Затем
сдвиньте

переключатель

дистанционного  управления  в
положение “OUT”.

■

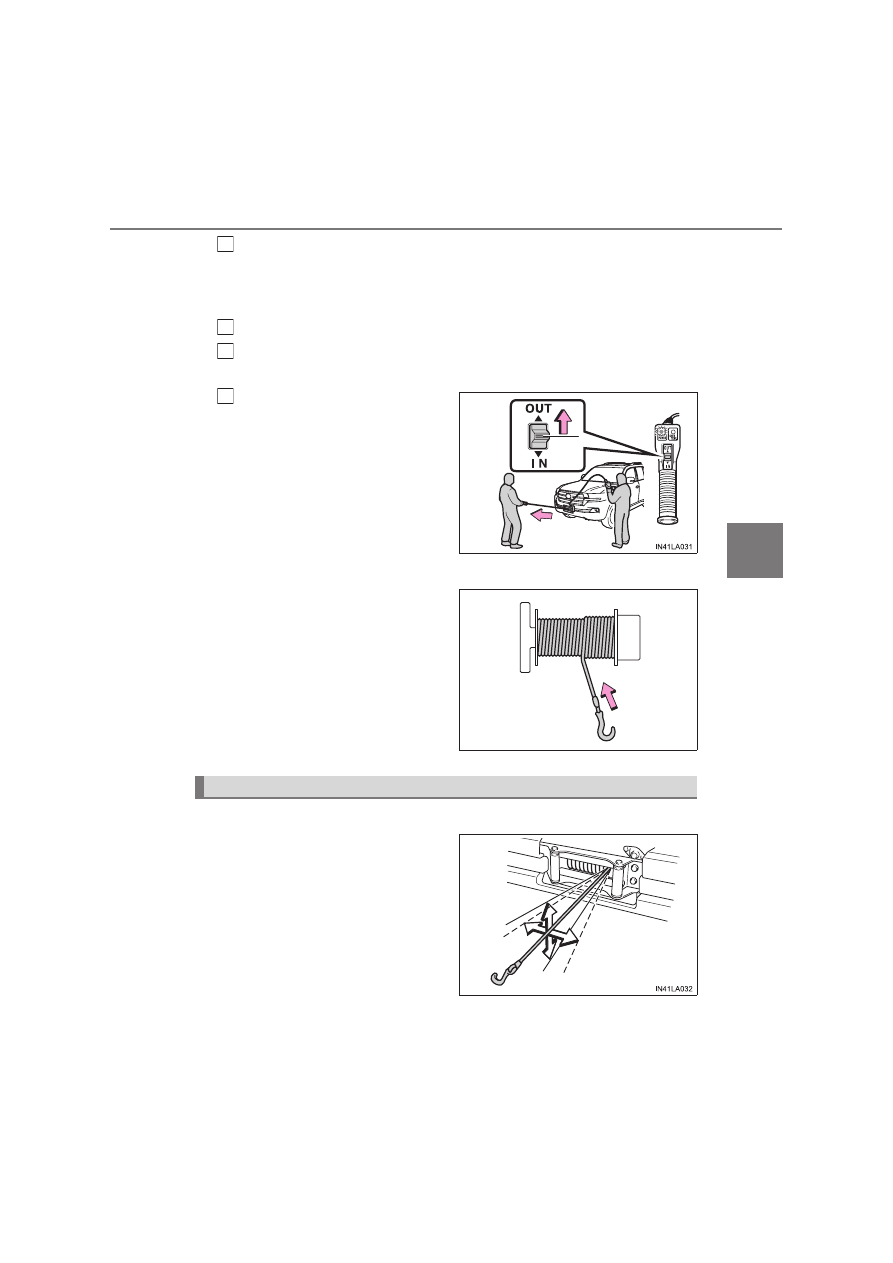

Наматывание троса

Убедитесь  в  том,  что  горит
индикатор “POWER”, затем
сдвиньте

переключатель

дистанционного  управления  в
положение “IN”.

При  наматывании  удерживайте
трос  под  углом,  показанным  на
рисунке,  во  избежание  замятия
троса.

■

Отклонение троса лебедки от центральной оси

Трос

должен

перемещаться

прямо  с  отклонением  до 15
градусов  по  горизонтали  и
вертикали  от  центральной  оси
отсека лебедки.

3

4

5

6

ITY25C023

Как использовать лебедку
