Тойота Рав 4. Облицовка радиатора

На моделях до 2001 года облицовка радиатора закреплена на капоте.
Снятие облицовки радиатора производите следущим образом:
Откройте капот.

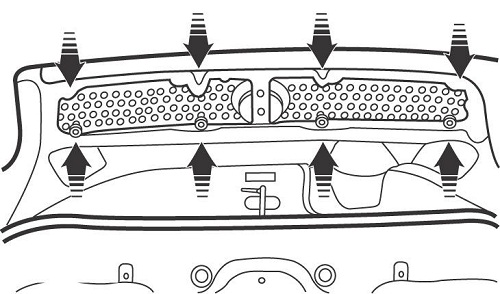

Рисунок - 14.16. Расположение пластмассовых фиксаторов крепления облицовки радиатора к капоту на моделях до 2001 года

С внутренней стороны капота выверните гайки крепящие облицовку к капоту. Пассатижами сожмите пластмассовые фиксаторы и снимите облицовку с капота ( смотрите рисунок - 14.16 )

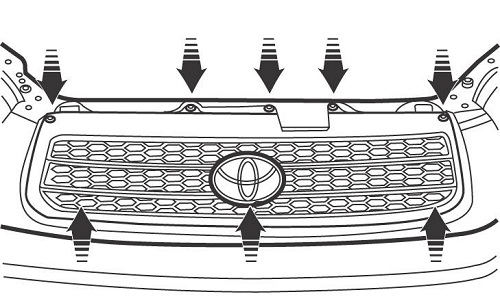

Рисунок - 14.17. Расположение винтов (вверху) и фиксаторов (внизу) крепления облицовки радиатора на моделях с 2001 года

На моделях с 2001 года выверните винты верхнего крепления облицовки радиатора ( смотрите рисунок - 14.17 )
Немного отклоните облицовку вперед и отверткой освободите фиксаторы нижнего крепления облицовки радиатора и снимите ее с автомобиля.
Установку облицовки производите в последовательности, обратной снятию.
