TATRA T815. Разборка и сборка картера маховика двигателя T3C-928.90/572

а) Причина разборки и сборки

1. Разборка и сборка картера маховика является частью разборки и сборки двигателя (См. Подглава

   1.5.54).




   б) Технические условия




   1. Технические условия указаны как составляющая часть порядка разборки и сборки двигателя (См.

   Подглава 1.5.54).




   в) Порядок разборки






   1. Из картера маховика 4 отвинтить индуктивный датчик 5 с шайбами.

   2. Отвинтить 2 болта 7, включая шайбы 6.

   3. Выпрессовать втулку распределительного вала 3 с помощью приспособления PRM 2283.

   4. С внутренней стороны картера маховика снять уплотнение вала 2.

   5. Выпрессовать подшипник 1 с помощью приспособления PRM 2882.

   6. Проверить демонтированные детали, очистить или отремонтировать поверхности соприкосновения, поврежденные детали заменить новыми.







   г) Порядок сборки




   1. В картер маховика 4 запрессовать приспособлением для запрессовки гуферо PRL 0611 уплотнительное кольцо 2 (гуферо 180x150x15).

   2. С помощью толкателя PRL 0414

      запрессовать подшипник 1.

   3. Привинтить 2 блокирующих болта 7, включая прокладки 6.

   4. В картер маховика запрессовать втулку 3 распределительного вала с помощью толкателя PRL 0413.

   5. В картере маховика 4 привинтить индуктивный датчик 5, включая прокладки (свободно, не закреплять).

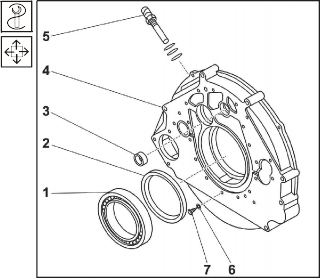

   Рис. 1.503 Разборка картера маховика

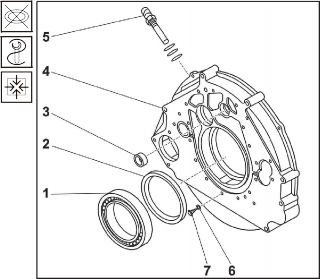

   Рис. 1.504 Сборка картера маховика









TATRA T815. Разборка и сборка передней крышки двигателя T3C-928.90/572

а) Причина разборки и сборки

1. Разборка и сборка передней крышки является частью разборки и сборки двигателя (См. Подглава

   1.5.54).




   б) Технические условия




   1. Технические условия указаны как составляющая часть порядка разборки и сборки двигателя (См.

      Подглава 1.5.54).




      в) Порядок разборки






      1. С передней крышки 14 отвинтить датчик 8 и пробку термометра 9.

      2. Отвинтить пробку редукционного клапана 5 подачи масла к распылителям форсунок для орошения поршней, снять уплотнительное кольцо 6.

      3. Отвинтить пробки 3, 2 с уплотнительными кольцами 4, 1.

      4. Отвинтить блокирующий (оттяжной) болт 7, снять стопорное кольцо 13, корпус клапана 12, плунжер клапана 11 и пружину 10.

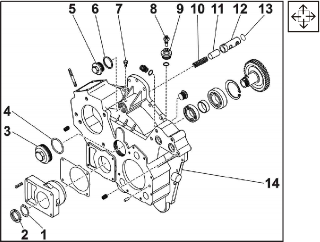

         Рис. 1.505 Разборка передней крышки 1

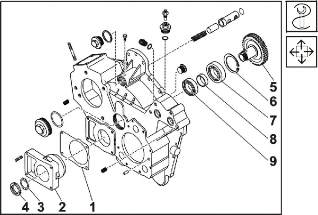

         Рис. 1.506 Разборка передней крышки 2

      5. Отсоединить металлическую прокладку 4, отвинтить прорезную гайку 3 с вала колеса сервонасоса 5 ключом URN 0394.

      6. Снять металлическую прокладку 4.

      7. С передней крышки выпрессовать колесо сервонасоса 5.

      8. Со шпилек снять промежуточную деталь сервонасоса 2, включая подшипники 7 и 9.

      9. Снять уплотнение 1 Gasket - 0,25 мм.

      10. С промежуточной детали сервонасоса снять стопорное кольцо 6 (использовать клещи

          „seger“) и выпрессовать подшипники 7 и 9. 11. Снять распорное кольцо 8 (дистанционное).

          1. Проверить демонтированные детали, очистить или отремонтировать поверхности соприкосновения, поврежденные детали заменить новыми.

          2. Прочистить, прорезать резьбу на шпильках, при необходимости высверлить и вытянуть согнутые шпильки, привинтить новые.

          3. Масляные каналы продуть сжатым воздухом.




   г) Порядок сборки




   1. Расположить переднюю крышку 14 на рабочем столе внутренней стороной вверх.

   2. Вставить корпус клапана 12 в крышку, зафиксировать стопорным кольцом 13. Блокирующий болт 7 смазать уплотняющей замазкой (LOCTITE 222) и завинтить.

   3. Повернуть переднюю крышку 14, вставить плунжер клапана 11 в корпус клапана 12.

   4. Вставить пружину 10 в плунжер клапана 11, затянуть пробку 5 с уплотнительным кольцом 6.

   5. Завинтить пробки 2 и 3 с уплотнительными кольцами 1 и 4.

   6. К передней крышке 14 привинтить пробку термометра 9 и датчик термометра 8.




      Примечание:

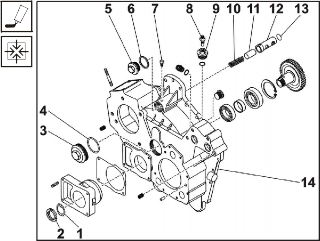

      Рис. 1.507 Сборка передней крышки - 1




      • Двухступенчатый клапан – в передней крышке :

      • Давление открытия клапана I ступень орошения поршней ... 0,10  0,12 MПa

      • Давление открытия клапана II ступень редуцирование. ........ 0,38  0,40 MПa

      • Длина свободной пружины 10 .. ............................................................. 110 мм

      • Длина пружины сжатой силой 52 Н ..................................................... 66,4 мм

      • Длина пружины сжатой силой 75 Н ........................................................ 47 мм




   7. В промежуточную деталь 1 сервонасоса запрессовать подшипник 6207 толкателем PRL 0923, зафиксировать стопорным кольцом (применить клещи „seger“).

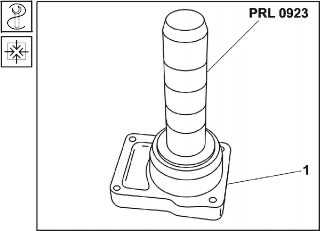

      Рис. 1.508 Запрессовка подшипника в промежуточную деталь сервонасоса

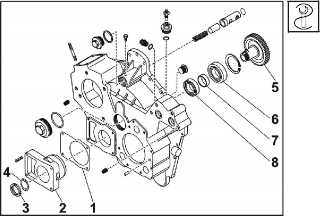

      Рис. 1.509 Сборка передней крышки - 2

   8. В промежуточную деталь сервонасоса 2 вставить распорное кольцо 7 (дистанционное), запрессовать подшипник 8 толкателем PRL 0412.1 (использовать направляющий штырьPRL 0922 ).

   9. Очистить поверхности соприкосновения промежуточной детали сервонасоса 2 и передней крышки.

   10. Вставить уплотнение 1 Gasket-0,25 мм, промежуточную деталь сервонасоса 2, включая подшипники 6 и 8, запрессовать в переднюю крышку.

   11. Насадить и, слегка постукивая, вбить вал с зубчатым колесом 5 в подшипники 6 и 8.

   12. Вставить металлическую прокладку 4, привинтить и затянуть прорезную гайку 3 ключом URN 0394 и приспособлением для крепления колеса сервонасоса PRM 2303.

   13. Зафиксировать гайку 3 металлической прокладкой 4.
