ВНИМАНИЕ (продолжение)

■

При перевозке острых или опасных предметов в багажном отсеке,

увеличенном за счёт складывания спинки части заднего сиденья, сле-
дите за тем, чтобы эти предметы были уложены и закреплены так, что-
бы они не могли представлять опасности для пассажира на оставшемся
заднем сиденье

» стр. 11

, Правильная посадка пассажиров на задних

сиденьях.

■

Если на сиденье рядом со сложенным сиденьем сидит пассажир, уде-

лите обеспечению его безопасности особое внимание, например, рас-
положите перевозимый груз таким образом, чтобы исключить обратное
откидывание сиденья при ударе сзади.

■

Не ездите с открытой или прикрытой дверью багажного отсека, по-

скольку отработавшие газы могут попадать в салон – опасность отрав-
ления!

■

Никогда не превышайте разрешённую нагрузку на оси и разрешён-

ную максимальную массу автомобиля – опасность аварии!

■

Никогда не перевозите людей в багажном отсеке!

ОСТОРОЖНО

Загружайте автомобиль так, чтобы перевозимые предметы не повредили
нити обогрева заднего стекла.

Примечание

Давление в шинах должно соответствовать загрузке автомоби-
ля

» стр. 168

.

Автомобили категории N1

Сначала прочтите и примите к сведению   и   на стр 78.

В автомобилях категории N1, не оборудованных защитной решёткой, для
крепления груза следует использовать петли и проушины, отвечающие
нормам EN 12195 (1 - 4).
Для надёжной эксплуатации автомобиля электропроводка должна быть ис-
правна. Поэтому необходимо следить, чтобы она не была повреждена при
раскладке багажного отсека, а также или загрузке и разгрузке.



Элементы крепления

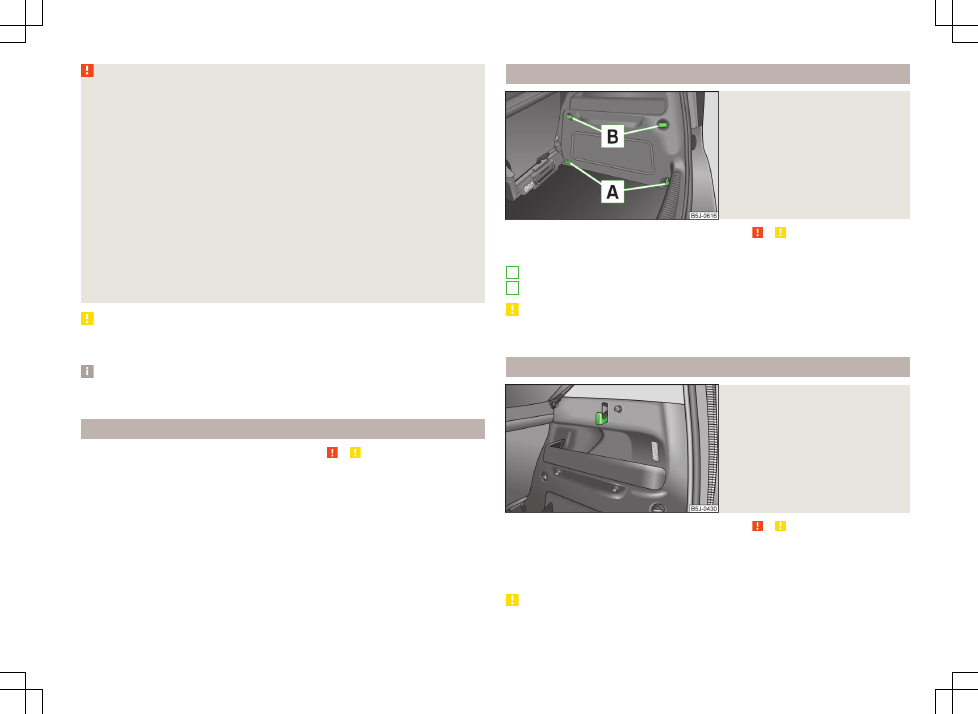

Илл. 63
Багажный отсек: петли и эле-
менты крепления

Сначала прочтите и примите к сведению   и   на стр 78.

В багажном отсеке находятся следующие элементы крепления

» илл. 63

.

Петли для крепления багажа и багажных сеток.
Элементы крепления только для крепления багажных сеток.

ОСТОРОЖНО

Максимально допустимая статическая нагрузка на петлю составляет 3,5 кН
(350 кг).

Откидные крючки

Илл. 64
Багажный отсек: откидной
крючок

Сначала прочтите и примите к сведению   и   на стр 78.

Но обеих боковых стенках багажного отсека расположены откидные
крючки

» илл. 64

 для крепления небольших предметов, например, сумок и

т. п.

ОСТОРОЖНО

Максимально допустимая нагрузка на крючок составляет 7.5 кг.



A
B



79

Сиденья и размещение багажа

Багажные сетки

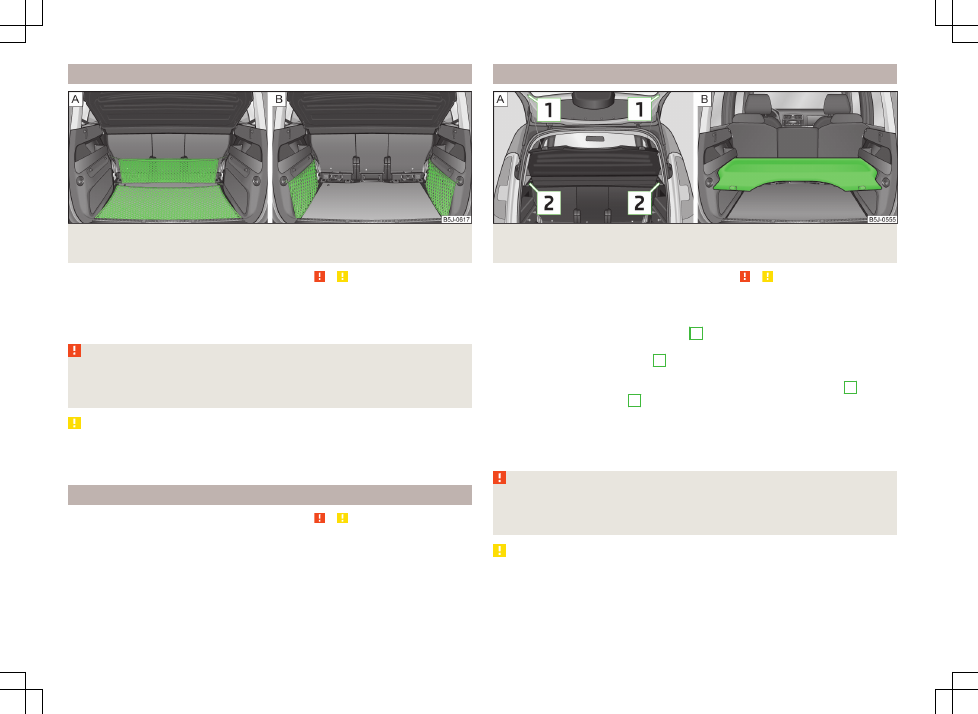

Илл. 65  Багажная сетка: два поперечных кармана, сетка для крепле-
ния к полу/два продольных кармана

Сначала прочтите и примите к сведению   и   на стр 78.

Пример установки багажной сетки в виде двух поперечных карманов, сет-
ки для крепления к полу

» илл. 65

 -  и двух продольных карма-

нов

» илл. 65

 - .

ВНИМАНИЕ

Не превышайте максимально допустимую нагрузку для багажных сеток.
Более тяжёлые предметы удерживаются недостаточно надёжно –
опасность травмирования!

ОСТОРОЖНО

■

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.

■

На кладите в сетки предметы с острыми краями – возможно поврежде-

ние сетки.

Крепление напольного покрытия багажного отсека

Сначала прочтите и примите к сведению   и   на стр 78.

Поднятое напольное покрытие можно, например, положить на запасное
колесо, положить между спинками задних сидений и на полку багажного
отсека.





Полка багажного отсека

Илл. 66  Снятие полки багажного отсека/полка багажного отсека в
нижнем положении

Сначала прочтите и примите к сведению   и   на стр 78.

Если необходимо перевезти крупногабаритный груз, можно снять полку
багажного отсека.

›

Отцепите ограничительные ремни

1



» илл. 66

.

›

Немного поднимите полку багажного отсека.

›

Высвободите полку из опор

2

, потянув назад или слабыми похлопыва-

ниями по её нижней стороне, и извлеките её, проведя между опорами.

›

При установке полки на место сначала вставьте её в крепления

2

, затем

прикрепите держатели

1

 к двери багажного отсека.

Также можно положить полку на нижние опоры

» илл. 66

 - .

В этом положении на полку можно положить небольшие предметы общей
массой до 2,5 кг.

ВНИМАНИЕ

На полку багажного отсека нельзя класть предметы, которые при рез-
ком торможении или столкновении могут представлять опасность для
водителя и пассажиров.

ОСТОРОЖНО

Загружайте автомобиль так, чтобы перевозимые предметы не повредили
нити обогрева заднего стекла.





80

Управление

Примечание

При открывании двери багажного отсека полка поднимается вместе с ней
– лежащие на полке предметы могут сползти вперёд!

Разделительная сетка

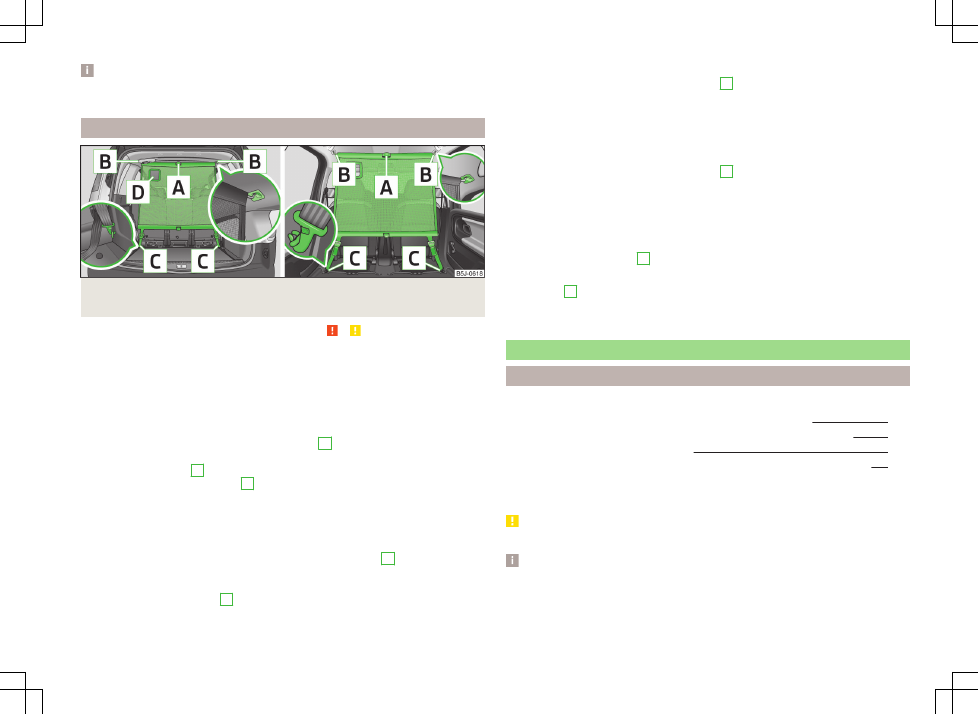

Илл. 67  Установка разделительной сетки за задними/передними си-
деньями

Сначала прочтите и примите к сведению   и   на стр 78.

Разделительную сетку можно установить как за передними, так и за задни-
ми сиденьями.

Установка разделительной сетки за задними сиденьями

›

Снимите полку багажного отсека

» стр. 80

, Полка багажного отсека.

›

Выньте перегородку из чехла.

›

Разложите две части поперечной штанги до характерного щелчка.

›

Вставьте поперечную штангу в крепление

В



» илл. 67

 сначала на одной

стороне и сдвиньте поперечную штангу вперёд. Аналогично вставьте по-
перечину в гнездо

В

 с другой стороны.

›

Зацепите карабины ремней

C

 за петли, расположенные за задними си-

деньями.

›

Подтяните ремень с обеих сторон, сначала на одной, потом на другой, с
помощью пряжек.

Снятие разделительной сетки

›

Отпустите ремни с обеих сторон и отцепите карабины

C



» илл. 67

.

›

Сдвиньте поперечную штангу назад сначала с одной стороны, затем – с
другой.

›

Выньте штангу из гнёзд

B

.



Сворачивание разделительной сетки

›

Нажмите на красную кнопку шарнира

A



» илл. 67

 – шарнир разблокиру-

ется.

›

Уберите сложенную сетку в чехол и закройте его.

›

С помощью пластмассовых карабинов закрепите чехол на петлях в пра-
вой и левой облицовках багажного отсека.

Сетка за передними сиденьями устанавливается и снимается аналогично
сетке за задними сиденьями. Карабины

C



» илл. 67

 следует зацеплять за

петли позади передних сидений. Для увеличения багажного отсека можно
снять задние сиденья.
Разделительная сетка за задними сиденьями устанавливается и снимает-
ся на автомобиле с трансформируемым полом багажного отсе-
ка

» стр. 81

 так же, как на автомобиле без трансформируемого пола. Для

закрепления карабинов

C



» илл. 67

 используйте нижние петли на крепёж-

ных клиньях в передней части трансформируемого пола багажного отсека.
Отверстие

D

 в разделительной сетке предназначено для продевания

трёхточечного ремня безопасности

» стр. 15

, Ремень безопасности на зад-

нем среднем сиденье.

Трансформируемый пол в багажном отсеке



Введение

В этой главе вы найдёте сведения по следующим темам:
Деление багажного отсека с трансформируемым полом

82

Снятие и установка трансформируемого пола багажного отсека

82

Снятие/установка направляющих

82

Снятие/установка поперечной направляющей и крепежного клина

83

Трансформируемый пол багажного отсека облегчает обращение с гро-
моздким багажом.

ОСТОРОЖНО

Максимальная нагрузка на трансформируемый пол составляет 75 кг.

Примечание

Пространство под трансформируемым полом можно использовать для
хранения каких-либо предметов.

81

Сиденья и размещение багажа

Деление багажного отсека с трансформируемым полом

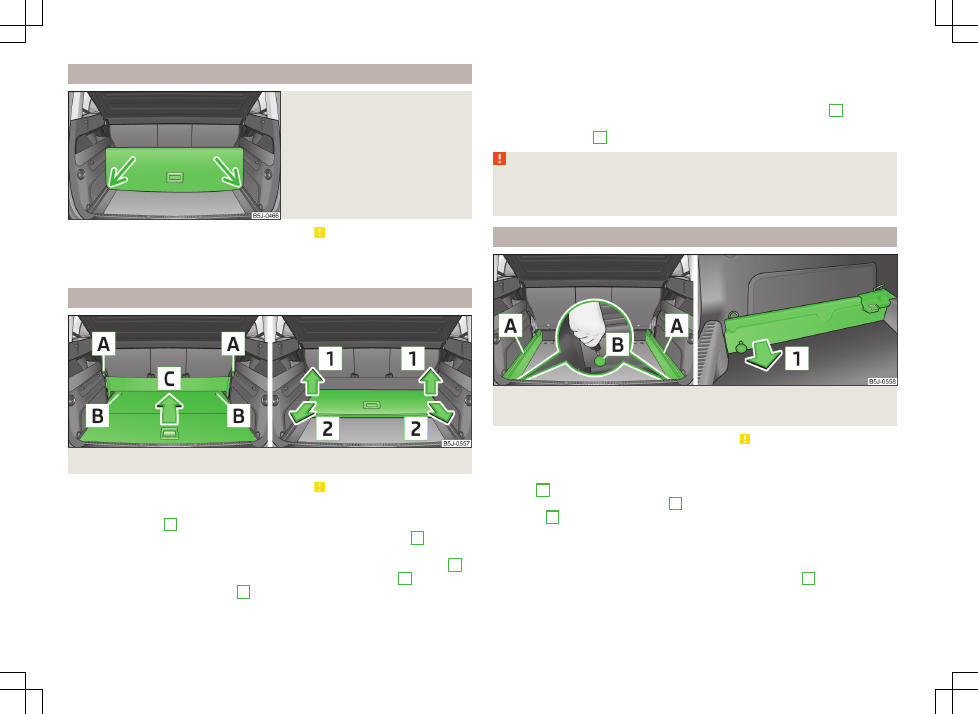

Илл. 68
Деление багажного отсека

Сначала прочтите и примите к сведению   на стр 81.

›

Поднимите секцию пола за ручку и зафиксируйте, вставив в отмеченных
стрелками пазы

» илл. 68

.

Снятие и установка трансформируемого пола багажного отсека

Илл. 69  Складывание/извлечение трансформируемого пола

Сначала прочтите и примите к сведению   на стр 81.

Снятие

›

Отцепите петли

A



» илл. 69

 мягкой перегородки в точках крепления.

›

Разблокируйте трансформируемый пол, повернув фиксаторы

B

 на 180°

влево.

›

Сложите трансформируемый пол движением в направлении стрелки

C

.

›

Поднимите трансформируемый пол в направлении стрелки

1

 и извлеки-

те его в направлении стрелки

2

.





Установка

›

Положите сложенный пол на направляющие.

›

Разложите трансформируемый пол.

›

Заблокируйте трансформируемый пол, повернув фиксаторы

B



» илл. 69

на 180° вправо.

›

Закрепите петли

A

 мягкой перегородки в точках крепления.

ВНИМАНИЕ

При установке трансформируемого пола следите, чтобы направляю-
щие и сам пол были правильно установлены. В противном случае суще-
ствует опасность травмирования пассажиров и водителя.

Снятие/установка направляющих

Илл. 70  Багажный отсек: разблокирование креплений/снятие направ-
ляющих

Сначала прочтите и примите к сведению   на стр 81.

Снятие

›

С помощью ключа от автомобиля или плоской отвёртки извлеките креп-
ления

B



» илл. 70

 направляющих.

›

Возьмитесь за направляющую

A

 и извлеките её, потянув в направлении

стрелки

1

. Направляющая с другой стороны багажного отсека снимает-

ся аналогичным образом.

Установка

›

Положите направляющие по бокам багажного отсека.

›

Нажмите на каждую направляющую в точке крепления

B



» илл. 70

, по-

садив их до упора.

›

Проверьте надёжность крепления, потянув за направляющую.





82

Управление
