Dacia SuperNova (engine E7J). Manual - part 168





89B

ELECTRIC DIAGRAMS

89B -  16

1033CA BATTERY PLUS  PLUG

 89-104

1091

ICP BRAKING SYSTEM

 89-119

1202

AC PRESSURE SENSOR

 89-99

1335

FRONT ASHTRAY LIGHTING

 89-129

MH 121 ENGINE ELECTRIC MASS

 89-103

MOTOR FAN MASS

 89-103

R 89

FRONT WIRING/ BRAKE PADS WEAR COUPLING

89-154

R 107

FRONT WIRING/ DASHBOARD COUPLING

89-143

R 153

REAR WIRING/LEFT FRONT DOOR COUPLING

89-150

R 154

REAR WIRING/ RIGHT FRONT DOOR COUPLING

89-149

R 155

REAR WIRING/  LEFT  REAR DOOR COUPLING

89-151

R 156

REAR WIRING/ RIGHT REAR DOOR COUPLING

89-152

R 157

REAR WIRING/  HATCHBACK  COUPLING

89-153

R 212

FRONT  WIRING/  ENGINE COUPLING

89-147

R 265

FRONT  WIRING/  REAR COUPLING

89-145

R 318

FRONT WIRING/ DASHBOARD COUPLING

89-141

OBSERVATIONS:
-Connectors and couplings are represented backwards (from wires forward).
-Some electric components are not connected to the vehicle wiring by means of multiple-way

connectors, but by means of protected individual plugs. For illustrating the type of the respective
plug, the following symbols are to be used:

Plug mother 6 mm

Plug father 6 mm

Plug mother broach

Φ 3mm

Plug father broach

Φ 3mm

Plug mother flag 6,3mm

Plug mother 8mm

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS

89B

ELECTRIC DIAGRAMS

89B -  17

CONNECTORS AND CONNECTIONS WIRES FUNCTION

(After June 1

st

  2001)

89B

ELECTRIC DIAGRAMS

89B -  18

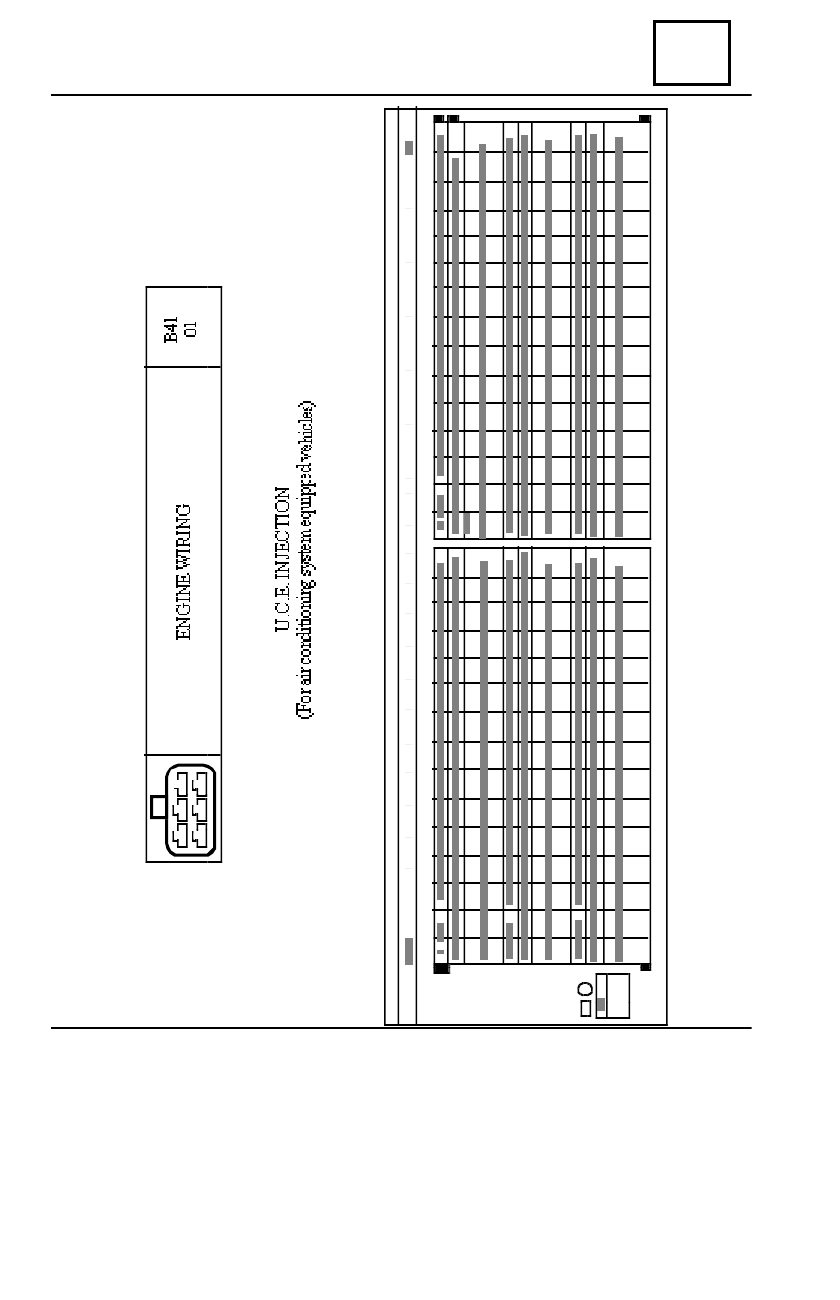

ENGINE WIRING

B41

01

Pos. Sectioning

Destination

1

2,0

3CW

CONTROL - CYLINDERS 2-3 IGNITION COIL

3

2,0

M

MASS

4

0,6

3BB

CANISTER PURGING VALVE CONTROL

8

0,6

3JN

CONTROL - BLOWER RELAY

9

0,35

31A

CONTROL -

WATER TEMPERATURE INDICA

TOR

12

0,6

3BU

IDLE RUNNING REGULATOR CONTROL 1

13

0,6

3C

SIGNAL + WATER TEMPERATURE SENSOR

15

0,35

3GN

ATMOSPHERIC PRESSURE SENSOR M

ASS

16

0,35

3F

ATMOSPHERIC

PRESSURE SENSOR SIGNAL

19

0,5

TB1

DETONATION SENSOR SCREENING

20

0,5

3S

SIGNAL + DETONATION SENSOR

24

0,6

3BL

SIGNAL - ENGINE RPM > RPM SENSOR

26

0,35

HL

DIAGNOSIS SIGN

AL - LINE L

28

2,0

M

MASS

29

0,35

AP29

+ AFTER PROTECTED CONT

ACT > FUSE OUTLE

T F03

30

0,6

BP37

+ PROTECTED BA

TTERY > FUSE O

UTLET F04

32

2,0

3CV

CONTROL - CYLINDERS 1-4 IGNITION COIL

33

2,0

M

MASS

34

0,35

3FH

CONTROL – INJECTION FAILURE INDICA

TOR

39

0,6

3GT

ACTUATORS RELAY CONTROL

41

0,6

3BV

IDLE RUNNING REGULATOR CONTROL 2

42

0,6

3BW

IDLE RUNNING REGULATOR CONTROL 3

43

0,6

3AJ

SIGNAL +VALVE POSITION POTENTIOMETER

45

0,6

3GK

UPSTREAM

OXYGEN SENSOR SIGNAL

49

0,6

3B

SIGNAL +AIR TEMPERATURE SENSOR

53

0,35

47F

VEHICLE SPEED SIGNAL

54

0,6

3BG

SIGNAL - ENGINE RPM > RPM SENSOR

56

0,35

HK

DIAGNOSIS SIGNAL

 - LINE K

58

0,35

H17

INJECTION CODED SIGNAL

 > ANTI-STARTER

59

1,0

3CR

CONTROL – INJECTOR 1

60

1,0

3CT

CONTROL – INJECTOR 3

63

1,0

3GF

CONTROL - UPSTREAM OXYGEN SENSOR HEATING

66

1,0

3NR

+ INJECTORS > ACTUA

TORS RELAY OUTLET

68

0,6

3AC

CONTROL - FUEL PUMP RELAY

70

0,35

H7

RPM-METER SIGNAL > INJECTION COMPUTER

72

0,6

3BX

IDLE RUNNING REGULATOR CONTROL 4

73

0,6

3JK

- WATER TEMPERATURE

74

0,6

3AQ

SIGNAL + VALVE POTENTIOMETER

75

0,6

3JL

- VALVE POTENTIOMETER

77

0,6

3JQ

- AIR  TEMPERATURE SENSOR

78

0,35

3D

ATMOSPHERIC PRESSURE SENSOR >

SUPPLY +

79

0,5

3DQ

- DETONATION SENSOR

80

0,6

3GH

UPSTREAM OXYGEN SENSOR MASS

89

1,0

3CU

CONTROL - INJECTOR 4

90

1,0

3CS

CONTROL – INJECTOR 2

CONNECTORS AND CONNECTIONS WIRES FUNCTION

89B

ELECTRIC DIAGRAMS

89B -  19

CONNECTORS AND CONNECTIONS WIRES FUNCTION
