Dacia SuperNova (engine E7J). Manual - part 142





89A

ELECTRICAL DIAGRAMS

89A - 16

Windscreen wiper timer
FLASH relay
Climate control lighting
AC starting button
AC relay ( on board)
Right front door actuator
Right rear door actuator
Right front door loud speaker
Right rear loudspeaker
Fuel level transmitt

er and electric pump

Trunk lighting lamp
Left rear loud speaker
Left rear door actuator
Left front door actuator
Left front door loud speaker
Right front door contact
Right volumetric sensor
Left volumetric sensor
Right front ceiling lamp
Hatchback contacts
Handbrake  contact
Anti-starting bushing
Left front ceiling lamp
Anti-intrusion indicator LED
Left front door contact
UCE decoder
Siren
Vehicle speed transducer
Engine hood contact
Doors closing switch
UCE anti-intrusion

( until 01.06.2001)

Injector 1
Injector 2
Injector 3
Injector 4
Atmospheric pressure sensor
Detonation sensor
Starter
Injection air temperature sensor
Valve potentiometer
Step-by step engine
Alternator
Ignition coil
Canister purging valve
AC pressure sensor(pressure controller)
Diagnostic socket
AC compressor clutch
Upstream oxygen sensor
Cooling blower and AC
Blower resistance for AC
Oil pressure contact
Injection computer
RPM sensor
Reverse driving contact
AC compressor clutch control relay (E)
Water temperature sensor
Blower lower speed control relay (B)
Engine compartment fuse and relays box
Motor fan control relay ( C)
Fog headlamps control relay(A)
Fuel pump control relay (H)
Actuators relay(D)
Chock sensor

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

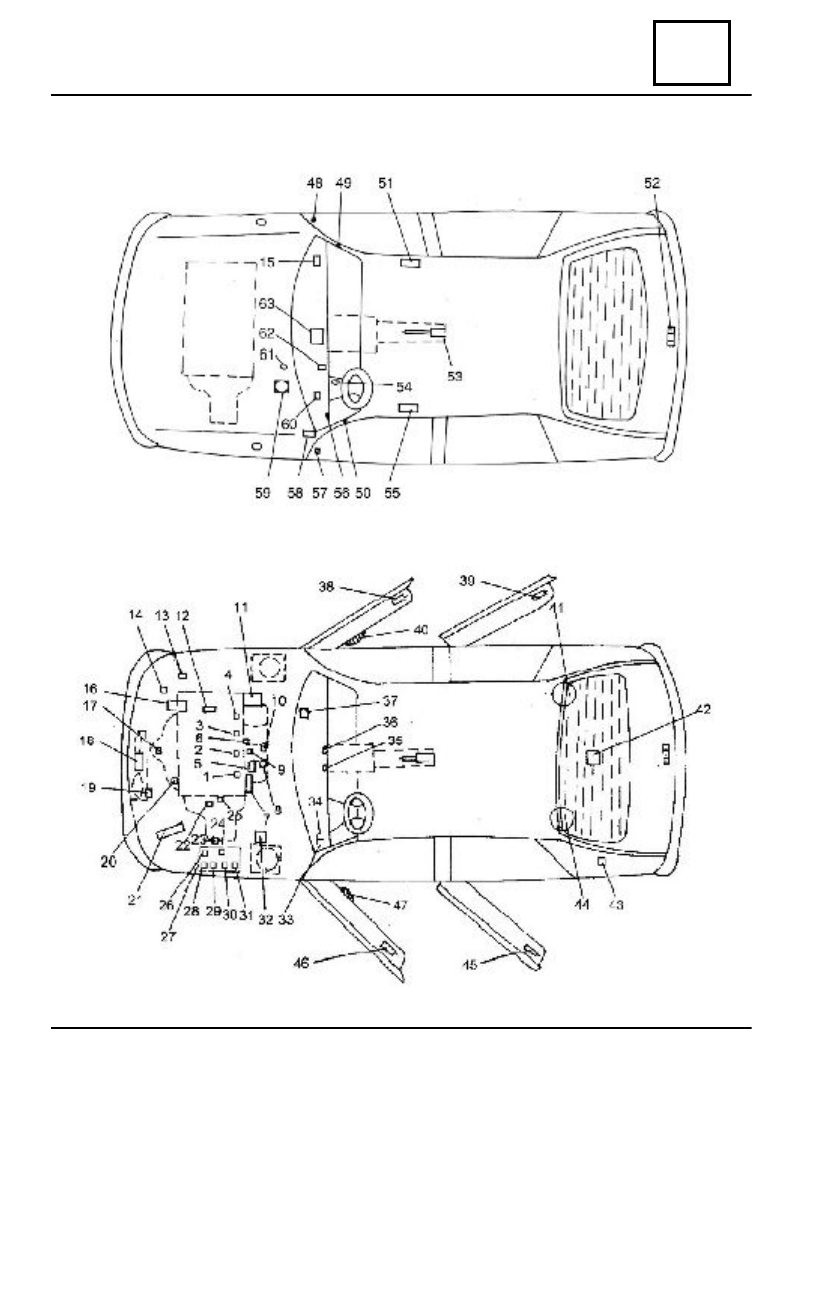

LOCATION OF ELECTRIC COUPLING ON THE VEHICLE

89A

ELECTRICAL DIAGRAMS

89A - 17

LOCATION OF ELECTRIC COUPLING ON THE VEHICLE

89A

ELECTRICAL DIAGRAMS

89A - 18

( until 01.06.2001)

The cockpit fuse box is placed left side under dashboard, being attached on the interior side

of the door(1). To access the fuses, turn the knob (2), then open up the door towards exterior.

The fuses are protecting the following electric circuits:

FUSE

NUMBER

FUSE

TYPE

PROTECTED CIRCUIT

Clock, radio, STOP contact, climate blower relay control

Reverse driving contact

UCE decoder, speed transducer, instrument panel supply, diagnostic

socket, AC starting button, UCE anti-intrusion

Hazard and turning signaling lights

Front/rear parking lights, lighting: switches, instrument panel, climate

control, documents compartment, lighter, ashtray, radio.

Lighter, clock, instrument panel ( anti-starting indicator), front right

ceiling lamp, UCE anti-intrusion, a

nti-intrusion indicator, diagnostic socket.

Windscreen wiper-washing switch, windscreen wiper timer

Rear window defrosting

Climate blower

Left fog lamp

F01

F02

F03

F04

F05

F06

F07

F08

F09

F10

15A

  5A

15A

7,5A

  5A

15A

15A

20A

15A

  5A

1

2

COCKPIT FUSE BOX

89A

ELECTRICAL DIAGRAMS

89A - 19

On the fuse box, 6 fusible fuse modules are attached, protecting the following consumers:

FUSE

NUMBER

  FUSE TYPE

PROTECTED CIRCUIT

Left road lights

Right road lights, road lights indicator

Left meeting lights

Right meeting lights, meeting lights indicator

UCE decoder, FLASH relay, anti-starting

bushing

Radio, windscreen wiper motor

    10A

    10A

    10A

    10A

    15A

    10A

F11

F12

F13

F14

F15

F16

COCKPIT FUSE BOX
