Dacia SuperNova (engine E7J). Manual - part 134

84

CONTROLS - SIGNALLING

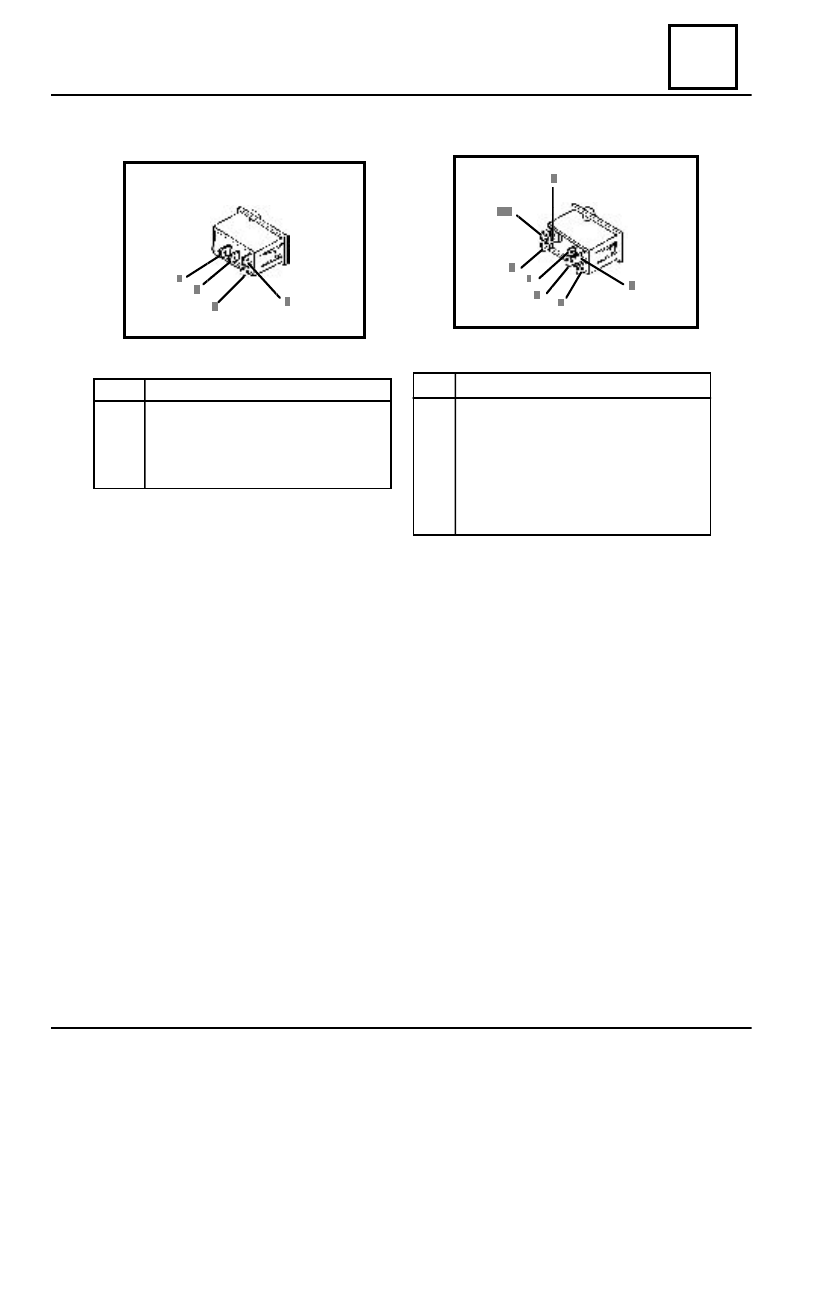

FOG LAMPS SWITCH

84-5

FOG PROJECTORS SWITCH

FOG LAMPS SWITCH

   Pos                       Destination

2

Fog lamp

4

High beam, low beam

5

+ parking lights

6

Mass

7

Fog lamp

9

Fog lamp relay control

    Pos                       Destination
     1

+ Parking lights

     2

 Fog lamps relay control

     3

+ Parking lights

     4

Mass

84

CONTROLS - SIGNALLING

84-6

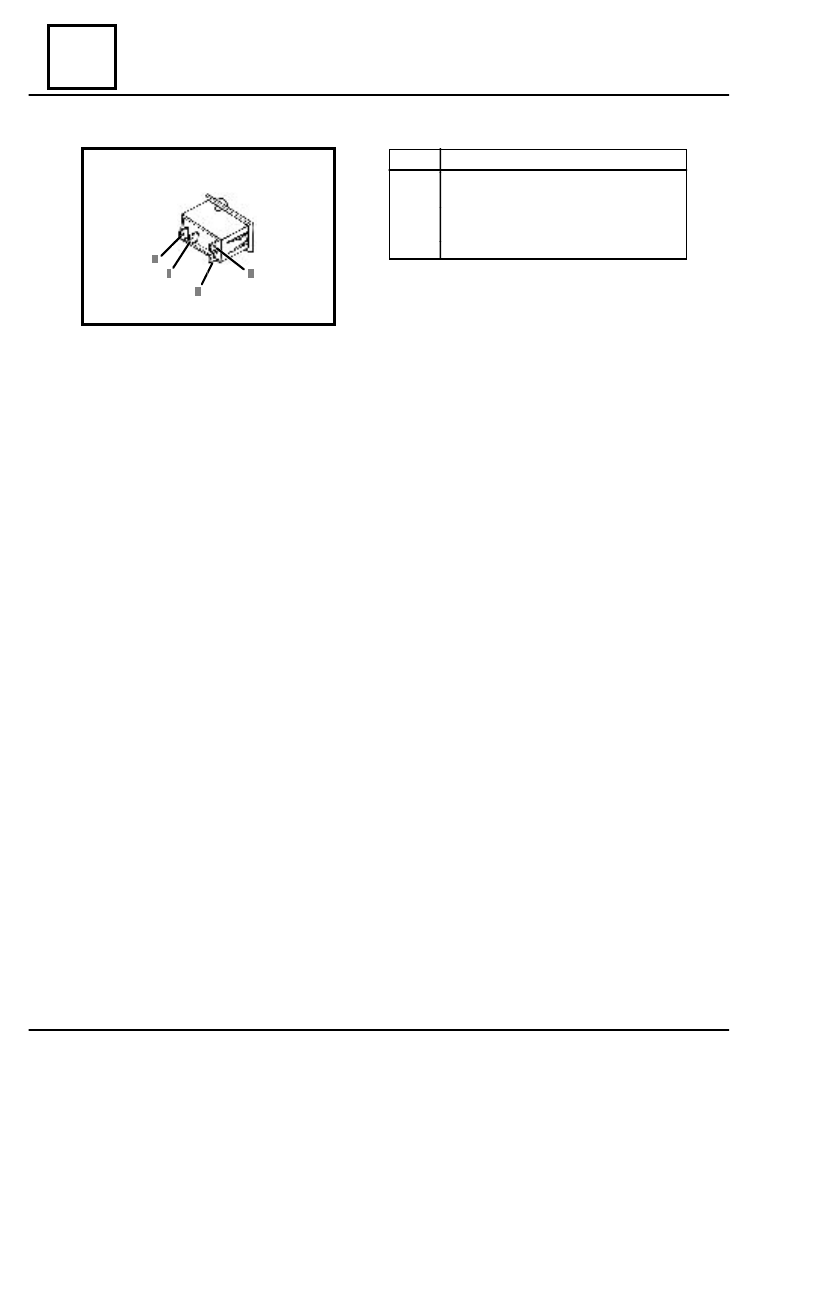

REAR WINDOW DEFROSTING SWITCH (impulsional type)

    Pos                       Destination
     1

Relay control

     3

+ Parking lights

     4

Mass

     5

Supply + after contact

84

CONTROLS - SIGNALLING

84-7

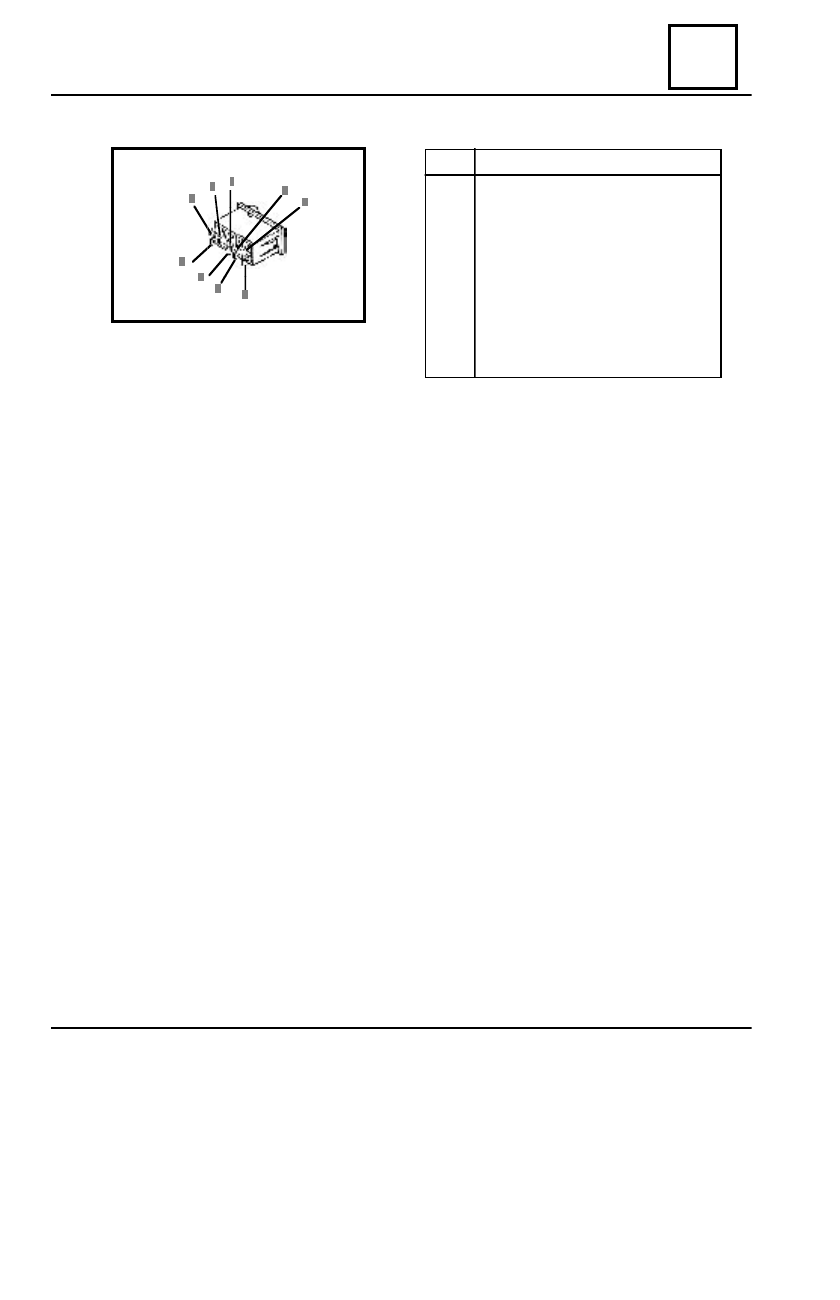

HAZARD SWITCH

    Pos                       Destination

1

Supply + after contact

2

Supply + permanently

3

Left turning

4

Right turning

5

+ Parking lights

6

Mass

7

Hazard indicator

8

Turning switch

9

Supply + turning relay

84

CONTROLS - SIGNALLING

84-8

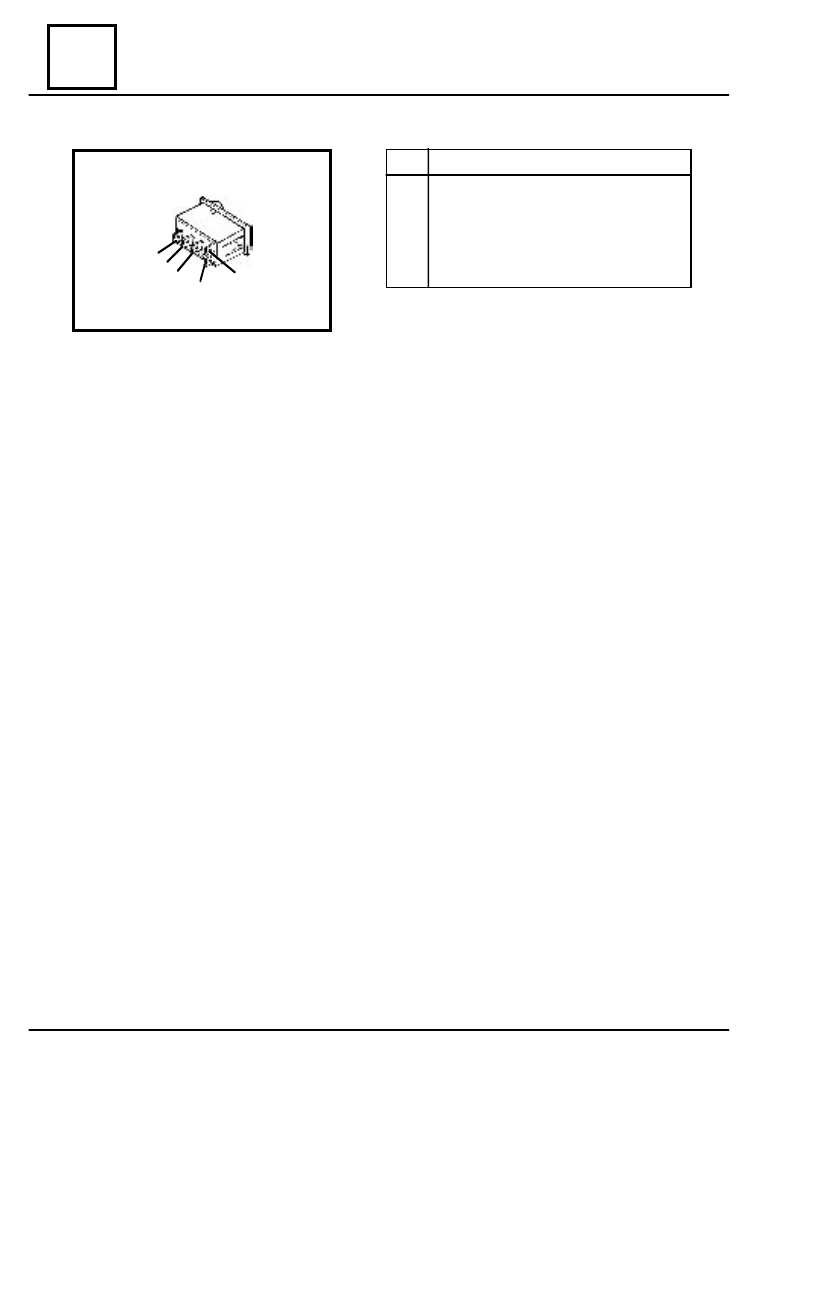

DOORS CLOSING SWITCH

  Pos                     Destination

1

Mass

2

Doors electric unlocking control

3

+ Parking lights

4

Mass

5

Doors electric locking control

5

1

2

3

4
