Dacia SuperNova (engine E7J). Manual - part 127

82B

HORN - ENGINE IMMOBILISER

82B -  41

GENERALITIES

DESCRIPTION

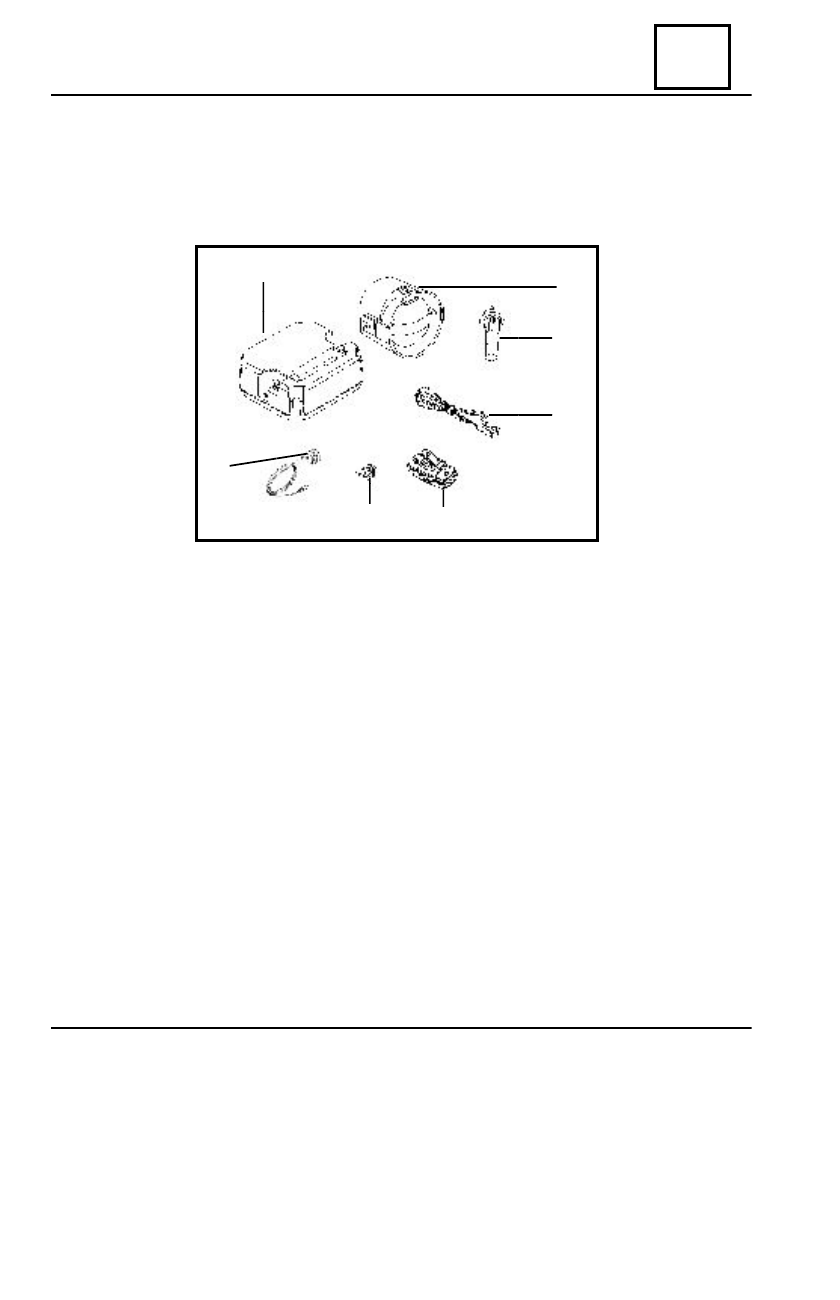

The anti intrusion system has the purpose of peripheral protection of the vehicle and the

volumetric protection of the passengers compartment (cockpit) and has the following components:

The ECU anti intrusion (1) is located under the central console, being attached under the

climate control unit and receives information from the volumetric sensors and from the contacts
of: front doors, engine hood and tail hatchback.
 In case of an intrusion into the vehicle, when the system is activated, ECU will start the siren
combined with intermittent lightening of the turning lamps.

 The volumetric sensors (2) are fixed on the upholstery of the left and right upper part of the
pillars. After the activation of the anti intrusion system with the remote control, the sensors can
supply information to the ECU concerning the interior volume of the cockpit, which, in case of its
modification will produce the siren starting and the intermittent lightening of the turning lamps.

The siren (3) is fixed on a frame, being located in the climate control unit and it is controlled by
the ECU anti intrusion.

The intrusion LED indicator (4) is located on the dashboard, on the left side and it indicates if
the system is activated or not and in case of an aggression on the vehicle, the indicator will show
the type of aggression.

The contacts of the front and rear doors (5), of the engine hood (6) and of the hatchback (7)
are supplying information concerning their opening, to the ECU anti intrusion, when the system is
activated.

1

3

6

4

7

5

2

82B

HORN - ENGINE IMMOBILISER

82B -  42

The anti intrusion system may be activated or deactivated by pushing the button of the RF remote

control of the vehicle key and it is achieving the peripheral protection of the vehicle and the volumetric
protection of the cockpit. The activation of the system is indicated on the instrument panel by the LED
indicator, which will start to blink, and is confirmed by two blinks of the turning lights. Deactivation is
confirmed by a  blink of the  turning lights and LED indicator switching off.

In case of the vehicles equipped with central locking system, the doors will lock when the system

is activated and will unlock when deactivating the anti intrusion system. After 40 seconds from
remote control activation, the opening of a door, of the hood or the hatchback will cause the siren
starting and turning lights blinking for 30 seconds; after 30 seconds, the system remains activated.

During those 40 seconds, the volumetric sensors will “read” the volume of the cockpit, this

“reading” being reinitialised on every activation of the system, in order to take into account the
potential volume modifications. Any modifications of the inner volume of the cockpit ( broken
window glass, intrusion in the cockpit or movement inside the cockpit) will perturb the ultra-
sound emission field causing the siren starting.

The system does not normally operate unless all doors, the engine hood, the hatchback and

the window glasses are properly closed. If one of the front doors, the engine hood or the hatchback
is not well closed, at the doors locking with the RF remote control, the turning lights will not
switch on at all. At the deactivation with RF remote control, the traffic indicators will switch on,
just once.

ATTENTION
In  case of one door opening by key, while the anti intrusion system is

activated, the siren will start and it can be stopped by pressing the remote button or by
introducing the PIN code which is written on the vehicle invoice.

SYSTEM FUNCTIONNING

82B

HORN - ENGINE IMMOBILISER

82B -  43

THE PIN CODE

The PIN code is formed of four figures and it can be used only for deactivating the anti intrusion
system, if this operation can not be performed by pushing the deactivating button from the RF
remote control of  the vehicle.

For introducing the PIN code, perform as follows:

- set on the contact key in the M position and take it off it for three times in seven seconds,

after which the anti intrusion LED indicator will switch on for three seconds;

- set on the contact again on the M position and maintain it until the number of the LED

blinks is equal with the first figure of the PIN code, then take off the contact;

- set on the contact in the M position and maintain it until the number of LED blinks is equal

with the second figure of the PIN code, then take off the contact;

- perform the above mentioned method in order to introduce the third and the fourth figure

of the PIN code;

- after that, the system is deactivated and the siren stops automatically;
- set on the contact again – the anti LED indicator must switch on, confirming in this way

that the correct introduction of the PIN code.

ATTENTION
If it is necessary the checking of the PIN code, this will be performed

only after al least 20 seconds have passed, since the anti intrusion ECU has been
connected to the vehicle’s wiring or since the connecting of the vehicle’s battery.

The COBRA anti  intrusion system can operate in three different modes (2,3 or 4).
For the Super Nova vehicles, the system has been programmed to work in the second operation

mode. If by mistake the PIN code was introduced in less than 20 seconds since the battery
connecting or since connecting the anti intrusion ECU, this can involve the change of the operation
way of the system, which will generate errors during the operation. There is, although, the possibility
of reprogramming the correct operation way (type 2) and in this purpose, perform the following
operations :

- disconnect and then reconnect the anti intrusion ECU; when connecting the anti intrusion

ECU the anti intrusion LED indicator will switch on  once, confirming  the correct connecting;

- after at least 5 seconds from the previous operation, but no more than 20 second from it,

perform the following operations:

- set on the contact key in the M position for three times and then release it;
- the anti intrusion LED indicator will switch on  for three seconds and then will switch off;
- set on again the contact key in the “M” position and maintain it, counting two blinks of the

anti intrusion LED indicator, then take off the contact;

- the LED indicator will blink for two times in two series, confirming in this way the proper

performance of the previous operations;
press the doors locking button of the dashboard, in order to lock and unlock the doors; the anti
intrusion LED indicator must not blink;

82B

HORN - ENGINE IMMOBILISER

82B -  44

This cycle indicating the aggression type, stops after setting on the contact.

THE SYSTEM’S MEMORY

If after the deactivating command of  the system, the turning lights will blink four times and a

sound will be heard also four times, this proves that previous the deactivating, an active cycle of
the system has taken place and the reason for it will be shown by the LED indicator as follows:

TEMPORARY CANCELLING OF THE VOLUMETRIC PROTECTION

In case you want to let a window glass partially opened or a passenger remains in the vehicle,

it is possible to temporary cancel the volumetric protection function, but the peripheral protection
remains active. Proceed as follows:

- set on the contact key in the M position and then take it off, in no more than seven

seconds;

- get off the vehicle and press once the button of the  remote control, in no more than 20

seconds.

The volumetric protection is again active after the next locking of the doors using the remote

control.

LED indicator

1 blink

3 blinks

4 blinks

8 blinks

Cause

Engine hood, door or hatchback  opening

Volumetric detection

Starting attempt detected

Errant communication with the siren

- get  off  the vehicle and press the button of the RF remote control – the doors of the vehicle

will lock and the anti intrusion indicator will start blinking, confirming that the anti intrusion system
is activated;

- press again the button of the RF remote – the doors will unlock and the anti intrusion LED

indicator must switch off.
