Dacia SuperNova (engine E7J). Manual - part 89

42

UPPER FRONT STRUCTURE

 42 - 04

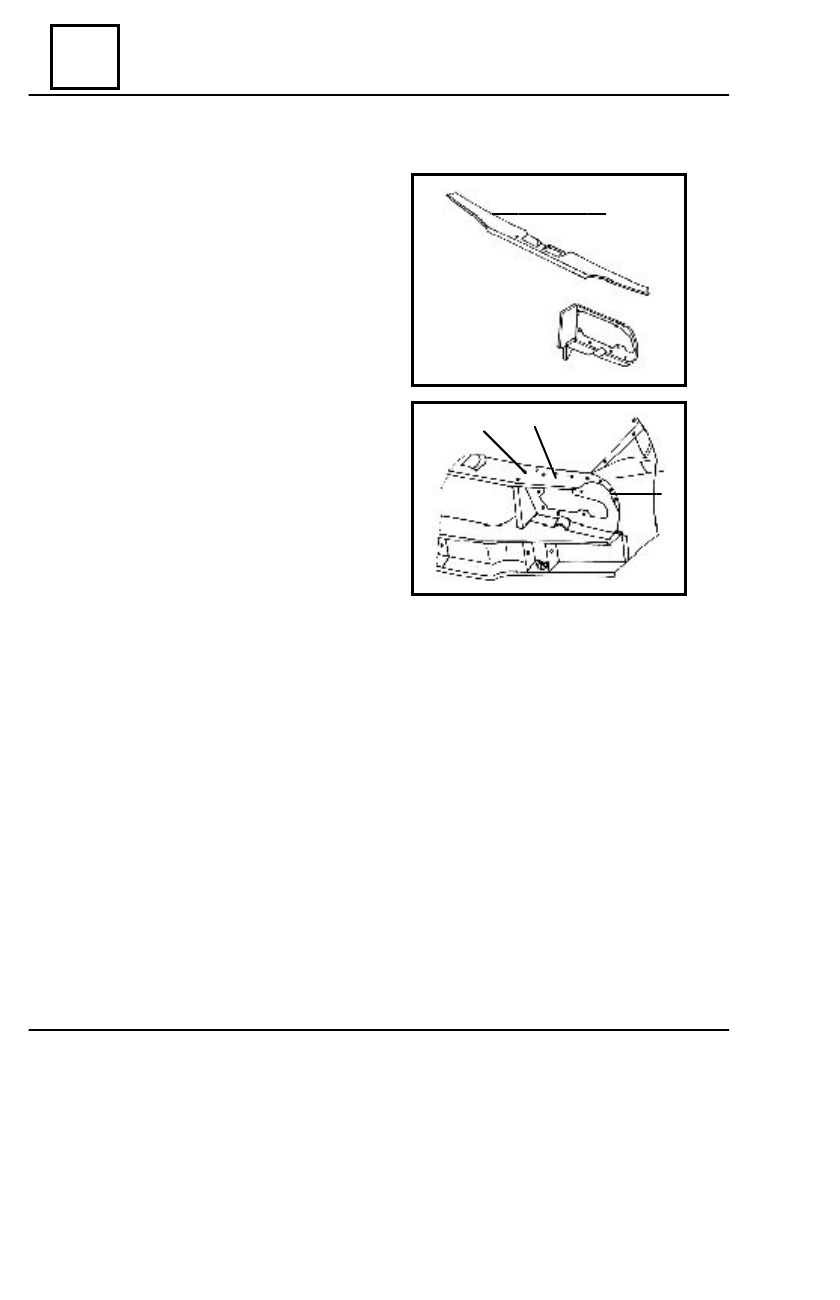

RADIATOR UPPER CROSS BAR

DISMOUNTING

Dismount the elements, which are in contact

with the radiator upper cross bar.

Detach the welding points of the radiator

upper cross bar (1) which are in connection with:

- the front wing lining in the area (3);
- the headlamp support in the area  (4);
- the side wall  in the area  (5);

Straighten the areas resulted by dismounting.
Grind the areas resulted by dismounting.

REMOUNTING

Position and center the new element.
Check the correct positioning of the radiator

upper cross bar.

Weld the radiator  upper cross bar (1) following

the welding outlines  (3), (4) and (5).

Protect the welds with a corrosion-preventing

product.

Mount the elements, which are in connection

with the radiator upper cross bar.

1

4

5

3

42

UPPER FRONT STRUCTURE

 42 - 05

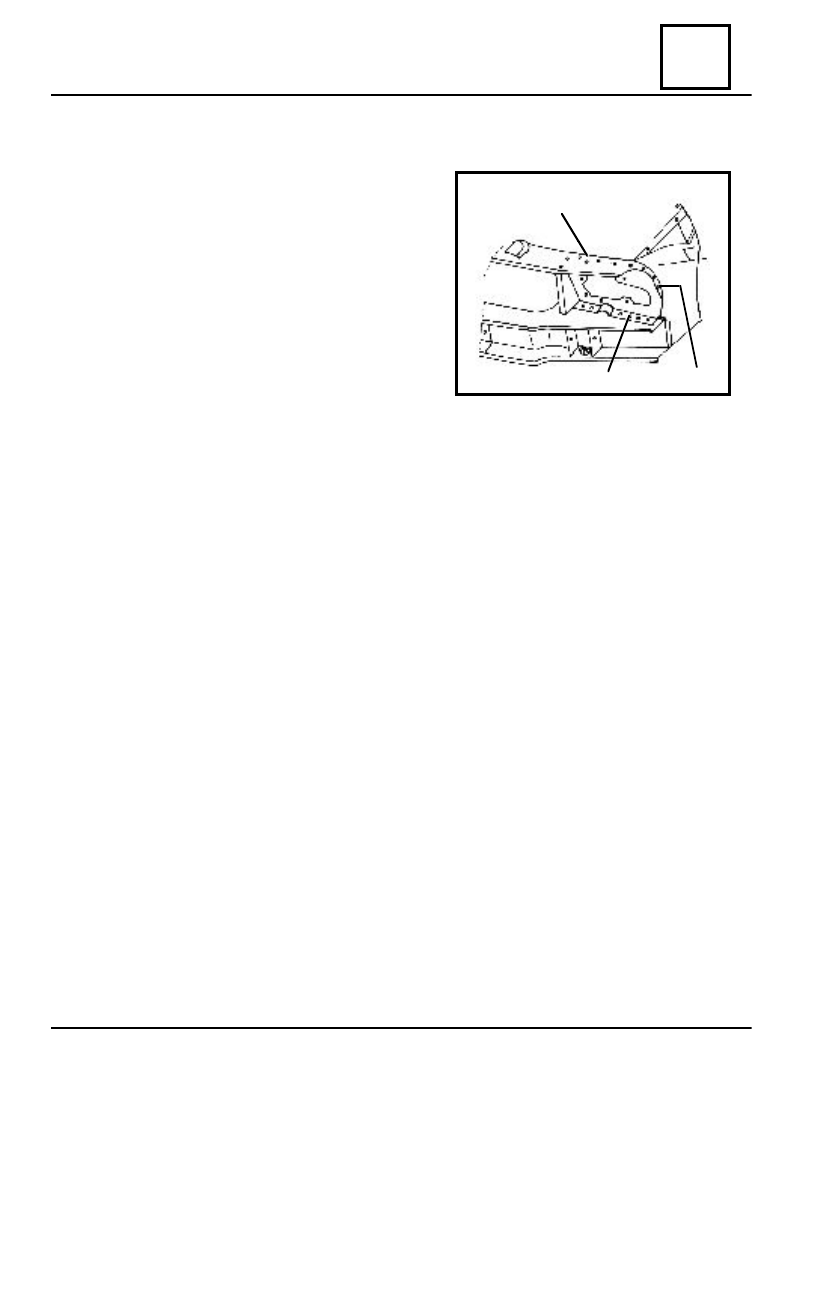

HEADLAMP SUPPORT

DISMOUNTING

Dismount the elements, which are in contact

with the headlamp support.

Detach the welding points of  the headlamp

support (2) which are in connection with :

- the front wing lining in the area (6);
- the radiator upper cross bar in the area (7);
- the front cross bar in the area (8).

Straighten the areas resulted by dismounting.
Grind the areas resulted by dismounting.

REMOUNTING

Position and center the new element.
Check the correct positioning of the headlamp support.
Weld the headlamp support (2) following the welding outlines (6), (7) and (8).
Protect the welding with  a corrosion-preventing product.
Mount the elements, which are in connection with the headlamp support.

7

8

6

42

UPPER FRONT STRUCTURE

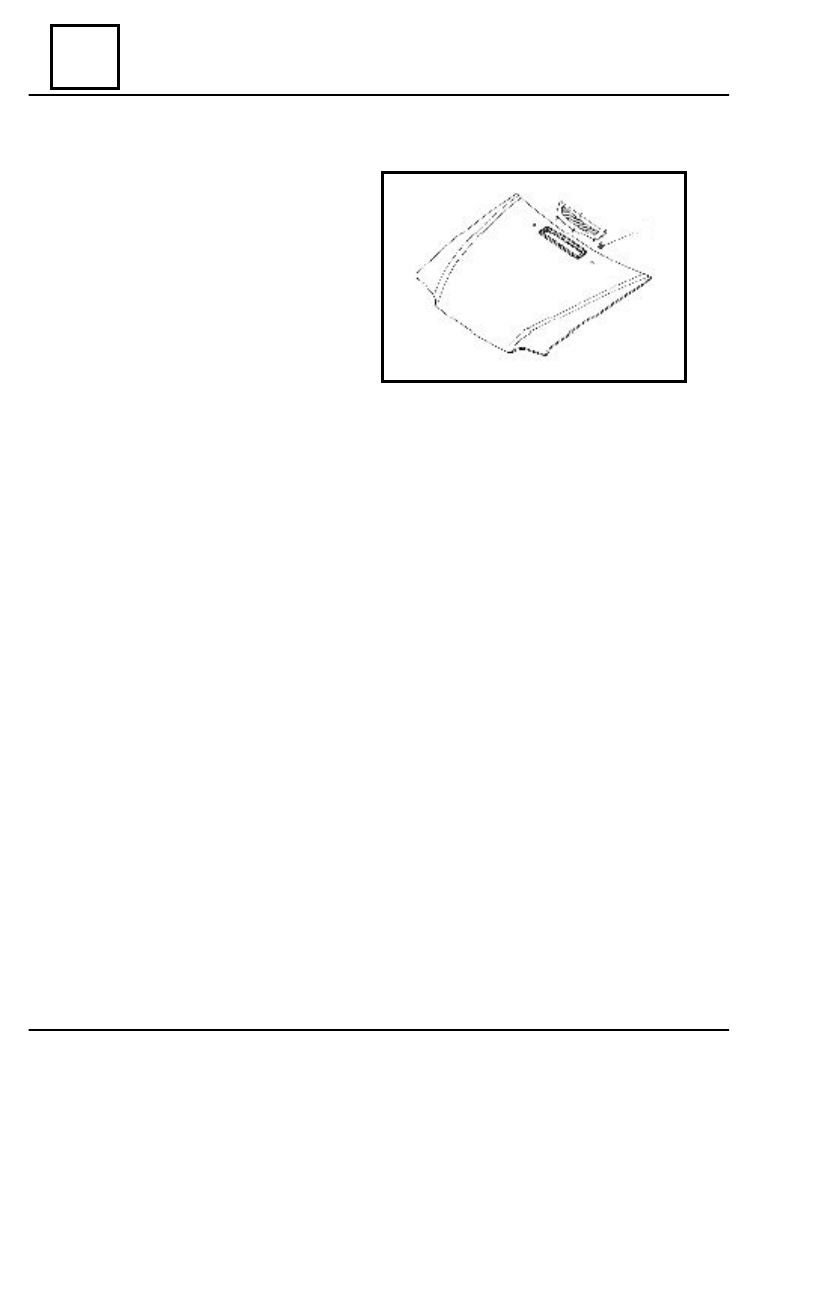

AERATION GRILL

DISMOUNTING

Take out the clips (1)  from the front grill

grippers taking care to prevent their distortion
or damaging.

REMOUNTING

Perform in the reverse order the

dismounting operations.

1

 42 - 06

43 - 1

43

SIDE UPPER STRUCTURE

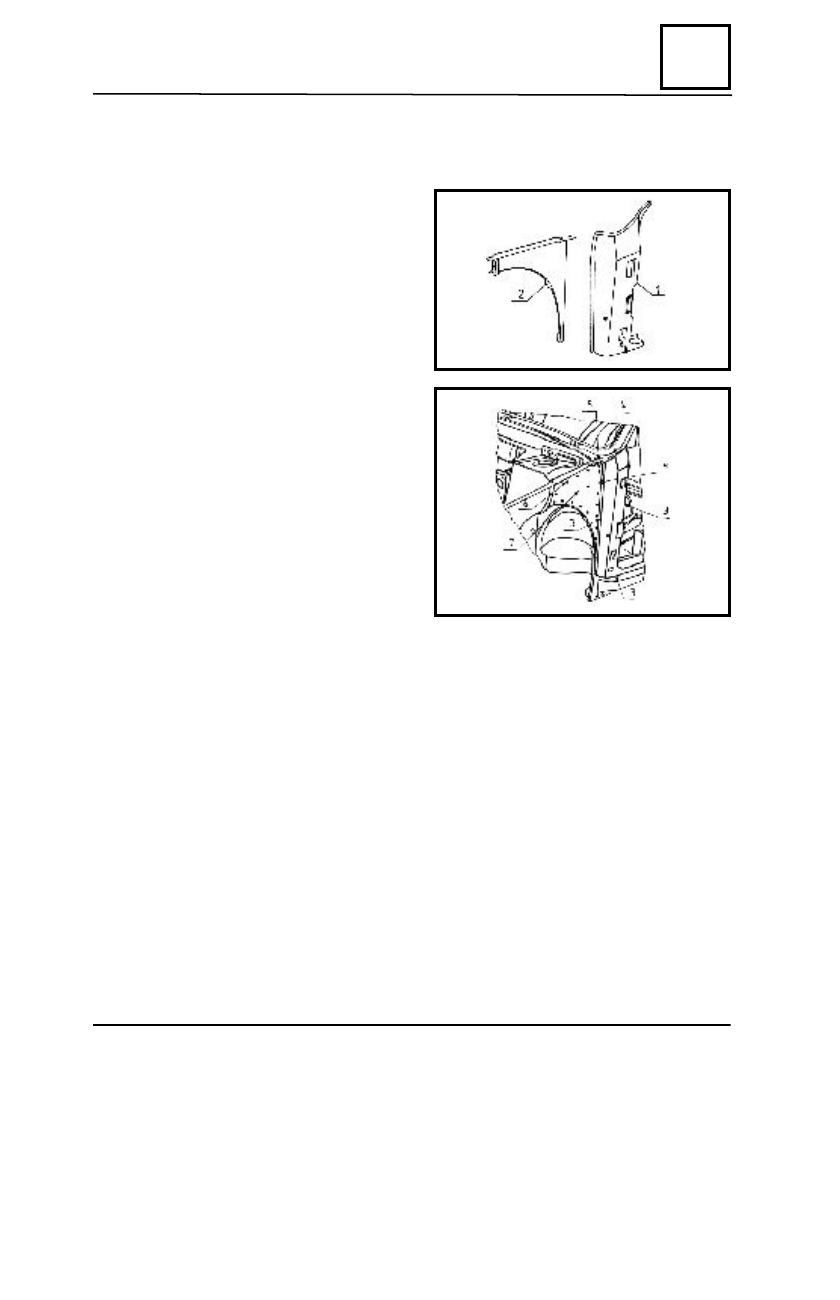

FRONT PILLAR LINING

1. Front pillar
2. Front pillar lining

DISMOUNTING

Dismount the elements that are in contact

with the front pillar  lining.

Detach the welding points of  the front pillar

lining (2)  which are in connection with :

- side frame lining in the area (8);
- windscreen lower cross bar in the area (5);
- front wing lining in the area (6);
- climate control box in the area  (7) .

Straighten the areas resulted by dismounting.
Grind the areas resulted by dismounting.

REMOUNTING

Position and center the new element .
Check the correct positioning of the front pillar lining.
Weld the front pillar lining (2) following the  assembling outlines (5), (6), (7) and (8).
Protect the new element with a  corrosion preventing and noise absorbent product.

FRONT PILLAR LINING
