Renault 19. Manual - parte 236

PRF7303

GUARNECIDOS DE ABRIENTES NO LATERALES

Guarnecido exterior de capota

73

C

D 53

CABRIO

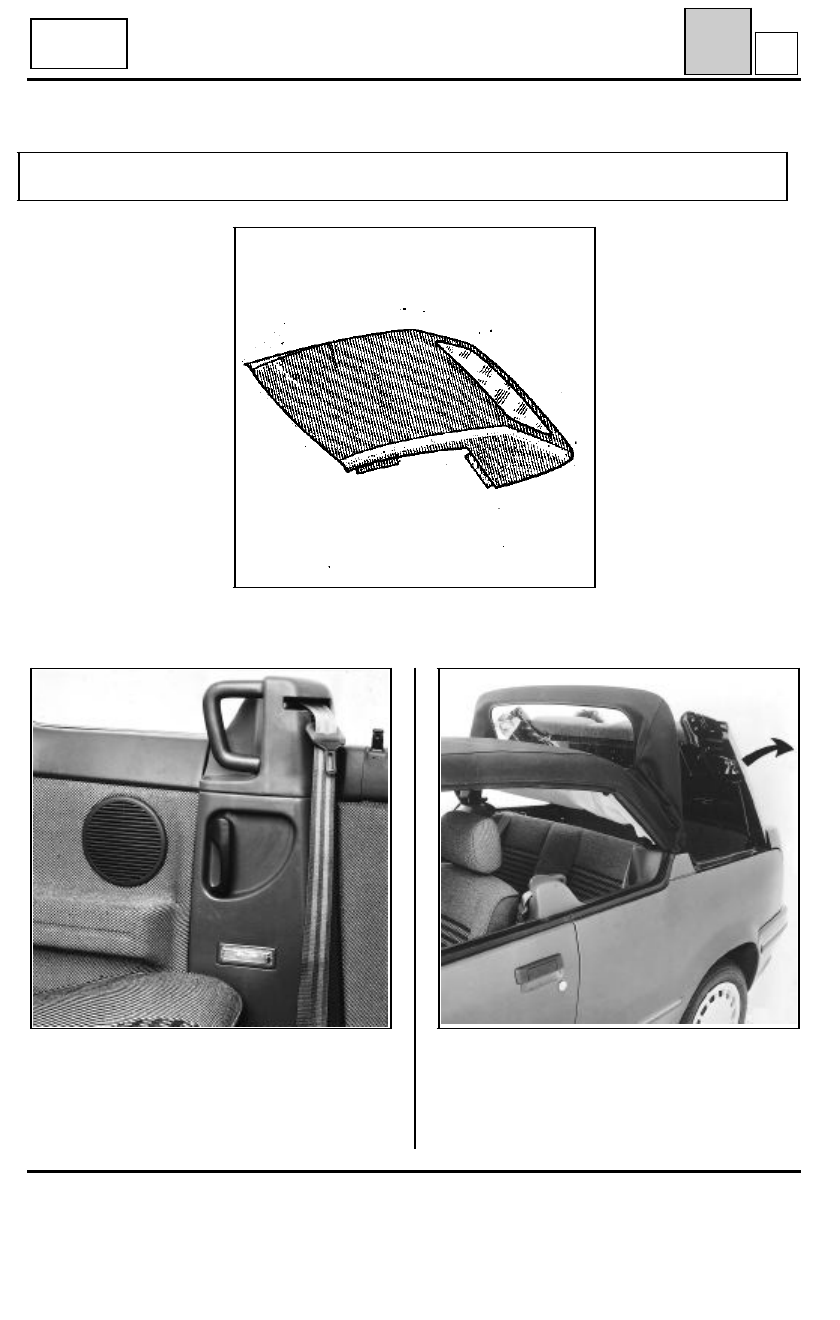

Toda manipulación incorrecta de la capota activa una alarma sonora. Es imperativo respetar el orden de las
operaciones.

Las operaciones descritas a continuación deben ser efectuadas tanto a la derecha como a la izquierda

Abatir los quitasoles hacia adelante.
Abrir los cierres delanteros sin abatir la capota.
Accionar el asa de desbloqueo (ésta abre los
cierres traseros de la capota y su compartimiento),

Levantar la parte trasera de la capota.
Quitar el seguro y abrir el compartimiento de la
capota.
Abatir la parte trasera de la capota en su compar-
timiento.

Apertura de la capota

73-2

94787S

GUARNECIDOS DE ABRIENTES NO LATERALES

Guarnecido exterior de capota

73

C

D 53

CABRIO

94762

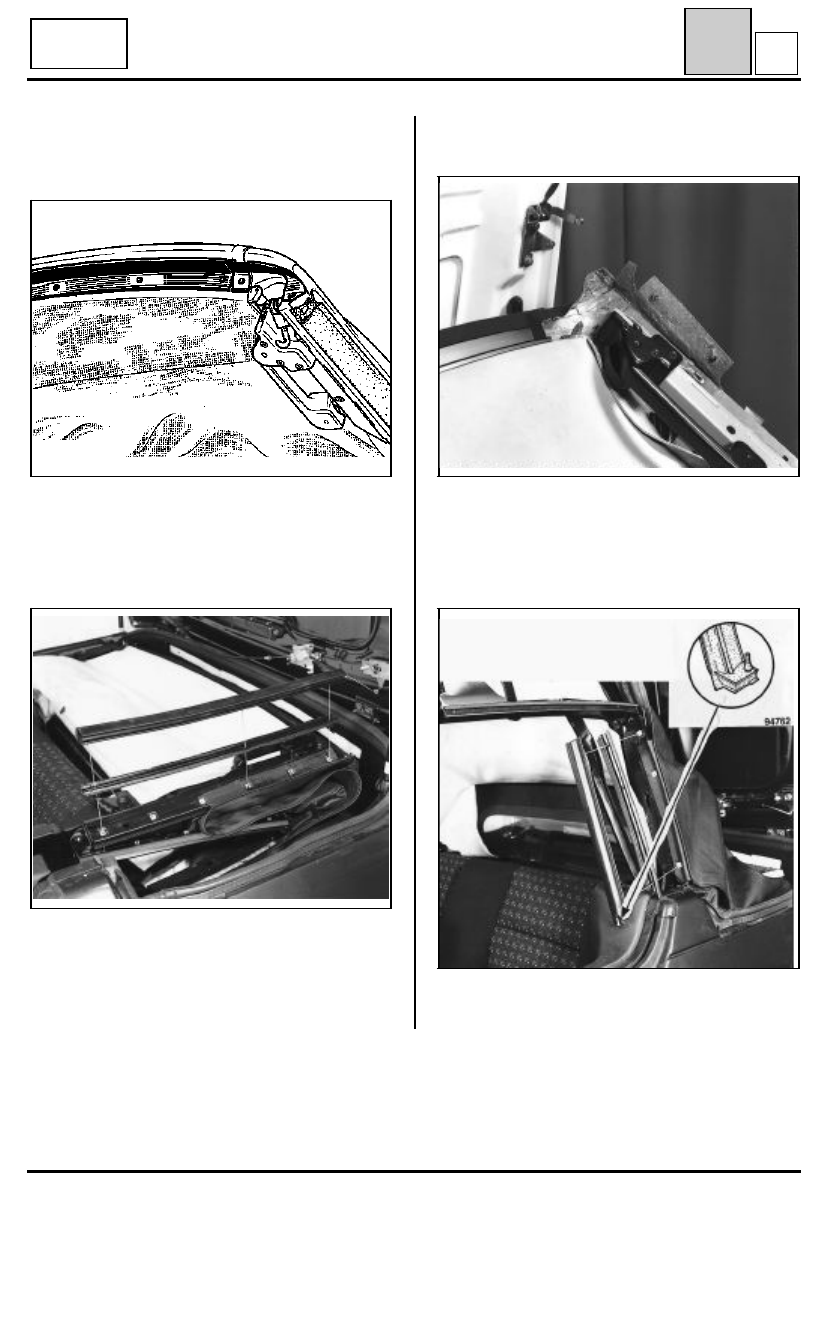

Retirar el ángulo delantero y los dos segmentos de
los ángulos.

Quitar las grapas de plástico.
Despegar las dos partes correspondientes del teji-
do y la parte delantera.

Extraer las juntas de las partes delanteras, hacién-
dolas deslizar.
Desmontar sus deslizaderas (6 tornillos torx).

Quitar las juntas y las deslizaderas traseras.
Retirar los 4 clips de plástico.

Tras la apertura de la capota.

Extracción

73-3

94971S

GUARNECIDOS DE ABRIENTES NO LATERALES

Guarnecido exterior de capota

73

C

D 53

CABRIO

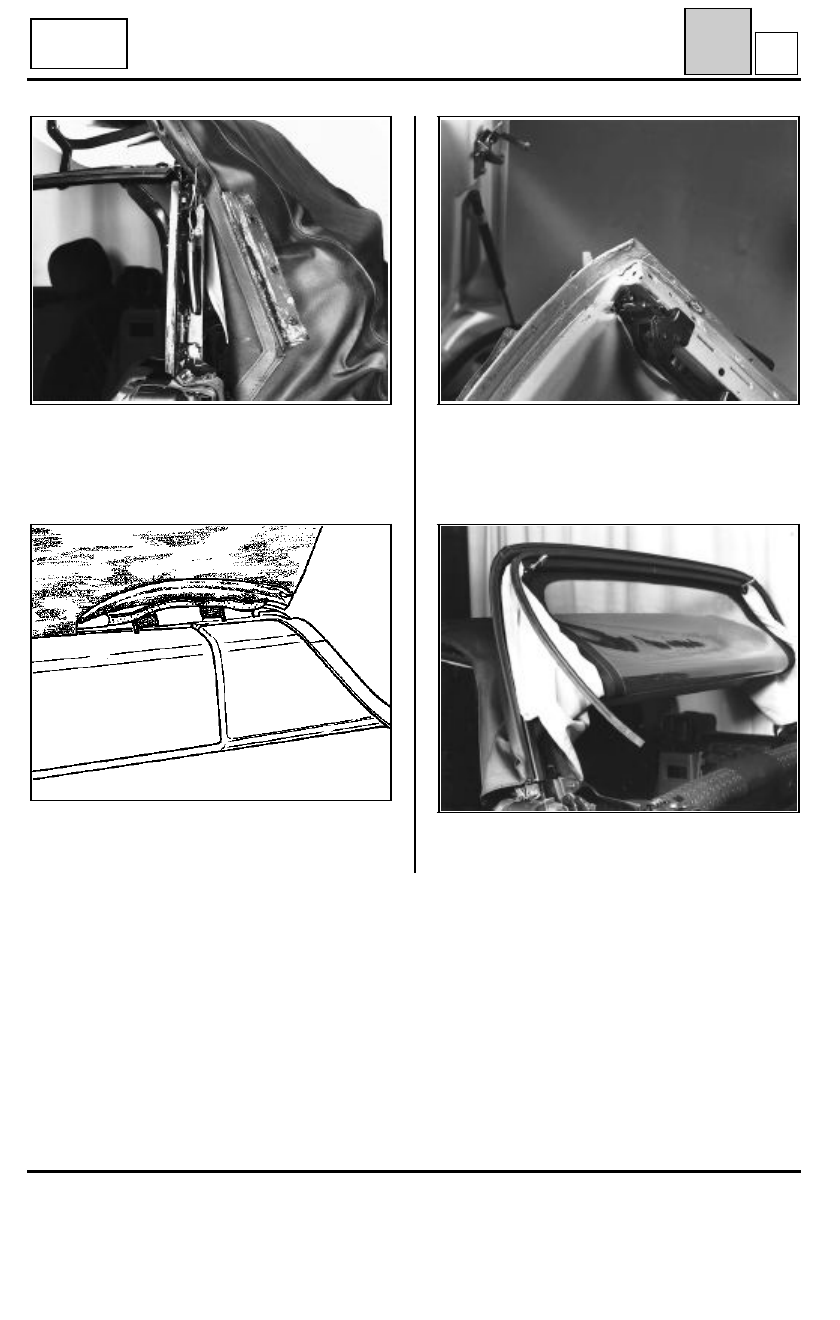

Despegar las dos partes correspondientes del teji-
do .

En la parte delantera, quitar el remache del cable
de tensión y sacar dicho cable del guarnecido.

Eliminar las fijaciones laterales del guarnecido.
(Custodias).

Levantar la parte trasera de la capota y extraer la
junta de goma del marco de la capota.

73-4

94788S

GUARNECIDOS DE ABRIENTES NO LATERALES

Guarnecido exterior de capota

73

C

D 53

CABRIO

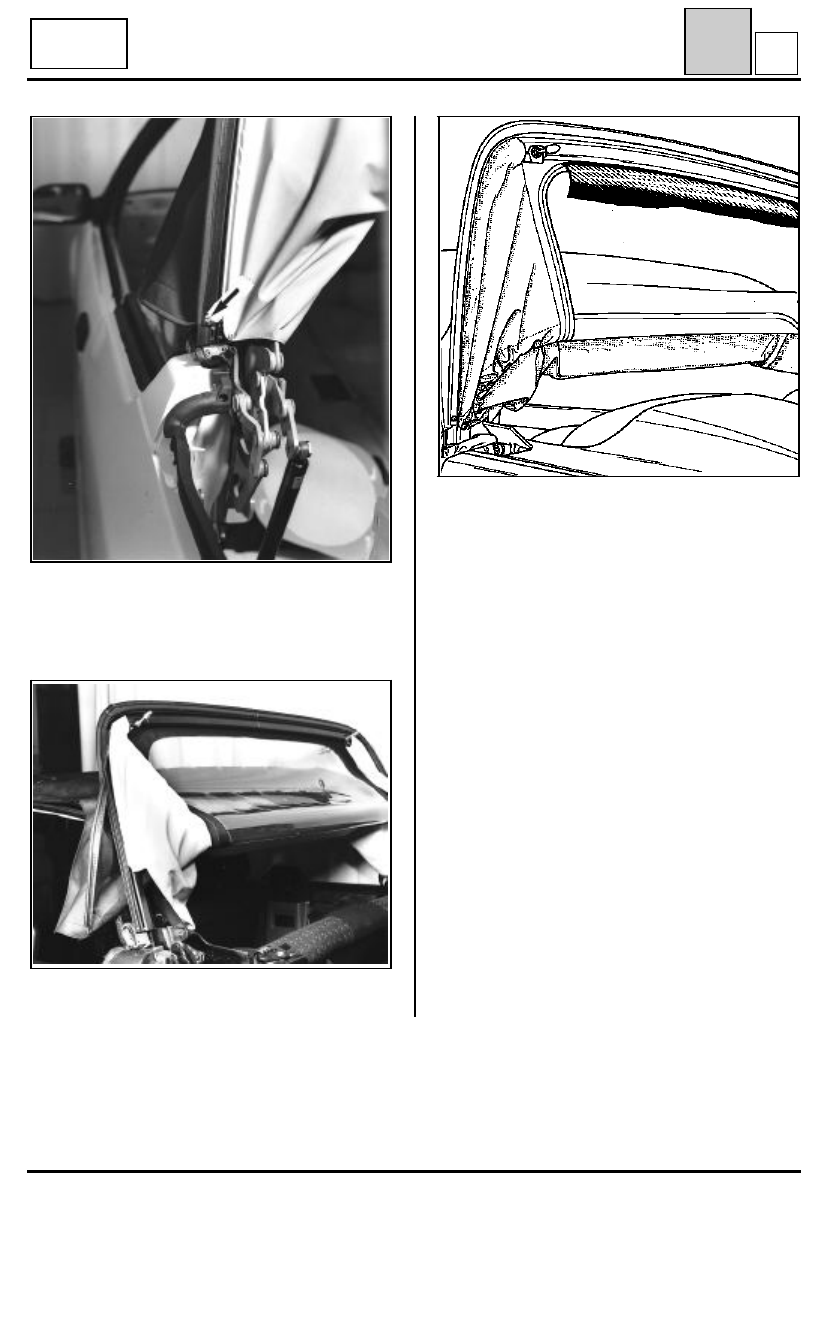

Quitar los remaches de los extremos traseros y de
la parte delantera del montante trasero.

Despegar el tejido de tensión de la luneta trasera
y retirar el guarnecido exterior de la capota.

Retirar el perfil de la parte trasera de la capota.

73-5
