Renault 19. Manual - parte 234

BAJOS DE CAJA

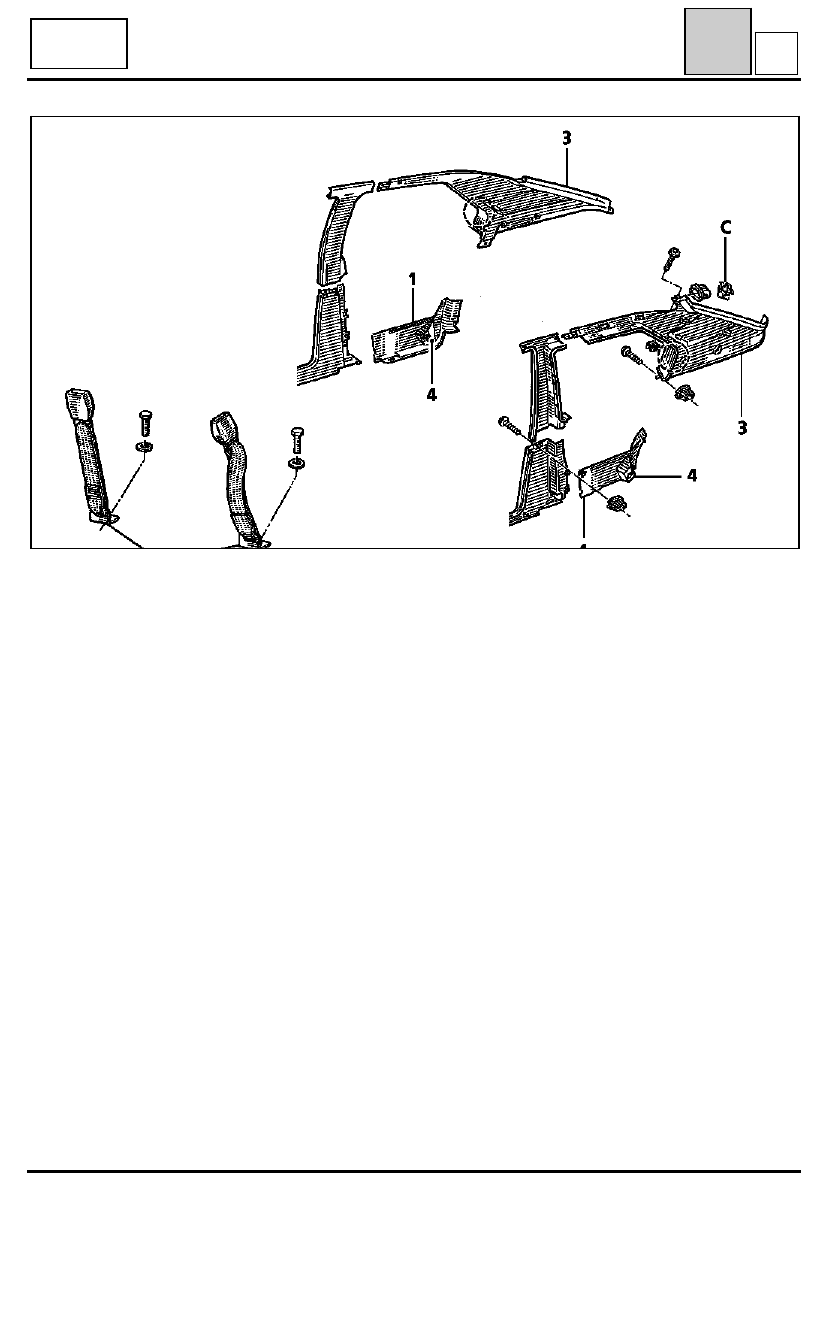

Colocar los dos guarnecidos inferiores del bajo de caja (1) que hacen las veces de hueco guarda-mapas en la
parte inferior del guarnecido del panel lateral.

CINTURON DE SEGURIDAD TRASERO

Soltar :
-

el guarnecido entre los paneles de custodia izquierdo y derecho,

-

los guarnecidos de custodia empezando por el lado del cristal de custodia y retirar el obturador del cintu-
rón.

Colocar, en el panel de custodia, el enrollador del cinturón de seguridad trasero.

Pasar la cinta y la guía a través del recorte del guarnecido de custodia, y después enganchar la guía sobre el
guarnecido.

Volver a clipsar el guarnecido del panel y el guarnecido central.

Fijar :
-

el extremo de la cinta del cinturón en el guarnecido del bajo de caja en (4),

-

los dos pedúnculos de los cinturones (5) en el piso, tras haber retirado previamente la masilla de las fija-
ciones.

GUARNECIDO INTERIOR DE CAJA

Bajos de caja - Cinturones de seguridad

71

G

PRJ4020

S 53

SOCIETE

71-8

Extraer :
-

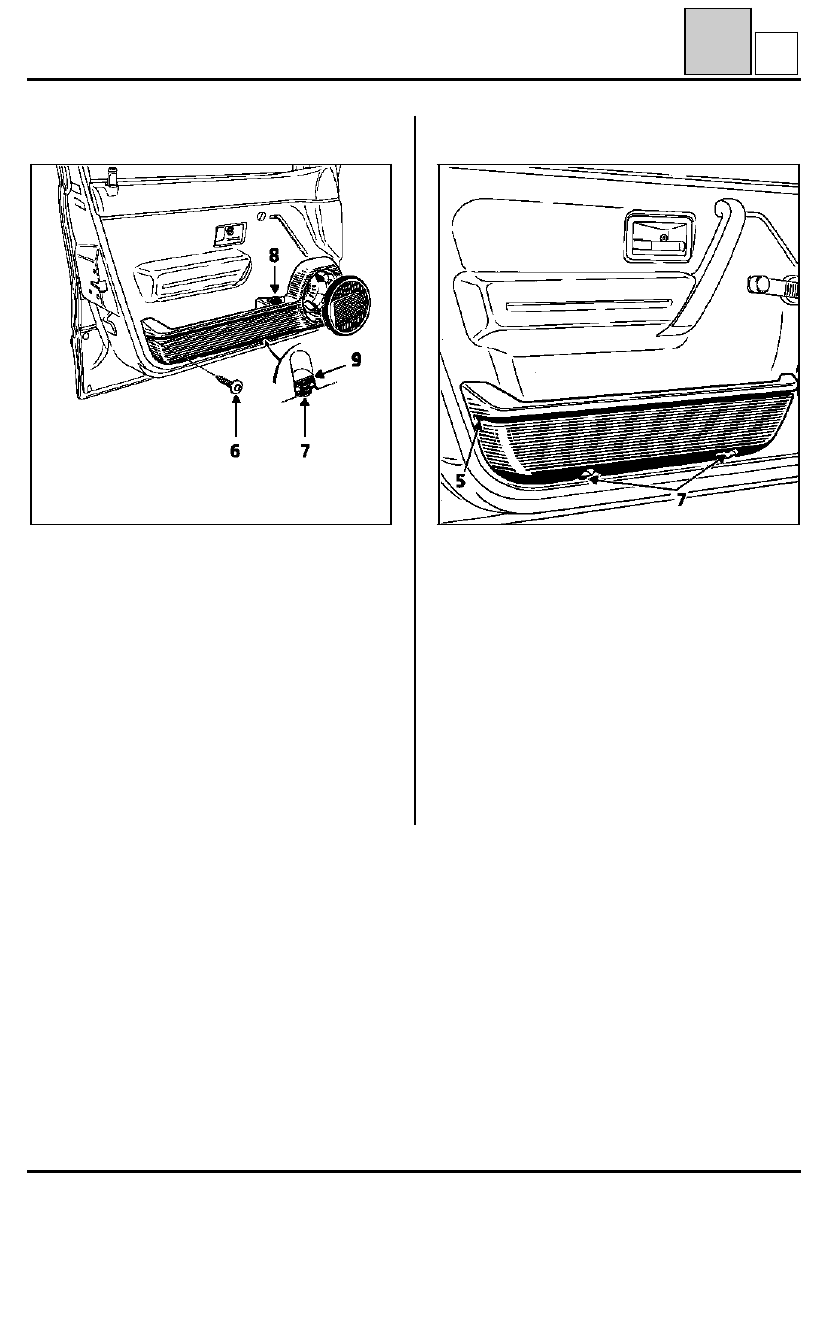

la rejilla del altavoz aflojándola 1/4 de vuelta,

-

el altavoz fijado por 4 tornillos,

-

los 4 tornillos de fijación del soporte del alta-
voz,

-

la fijación (6) y soltar el guarda-mapas de las
fijaciones rápidas inferiores (7) empujándolo
hacia arriba.

Desconectar la alimentación del mando eléctrico
(8).

(9) remache estanco que sujeta la fijación rápida
inferior (pieza que se queda en el cajón).

HUECO GUARDA-MAPAS ALTO DE GAMA

92262R

GUARNECIDO DE ABRIENTES LATERALES

Hueco guarda-mapas

72

A

Quitar los 2 tornillos (5) y liberar el guarda-mapas
de las fijaciones rápidas inferiores (7) empujándo-
lo hacia arriba.

HUECO GUARDA-MAPAS BAJO DE GAMA

92263R

72-1

(1) grapa de presión
(2) grapa en cajón

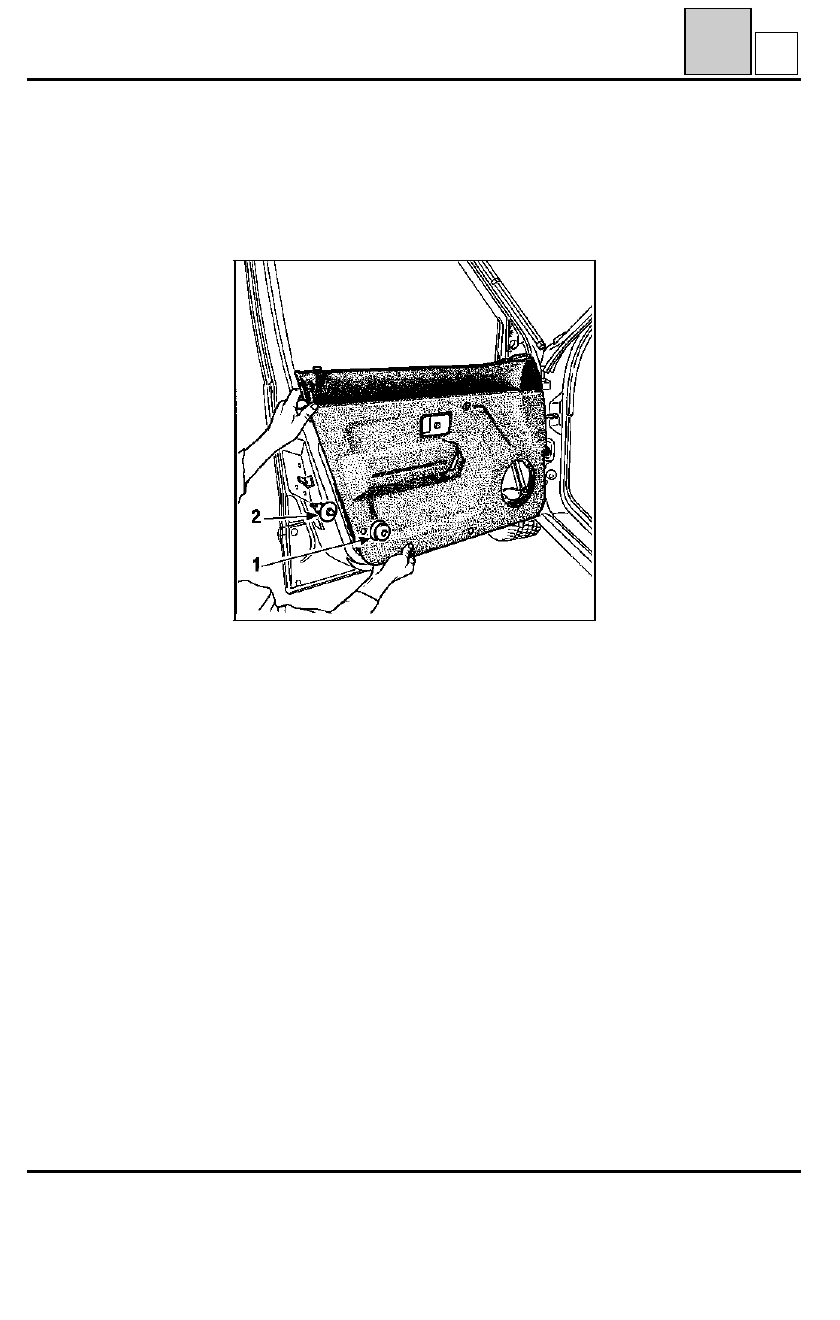

Extraer el guarnecido.

OBSERVACION :

el guarnecido está grapado (1) y

estancado mediante masilla.

Para la extracción, habrá que desgrapar y despe-
gar poco a poco el guarnecido (utilizar una cuchil-
la para cortar la masilla) y después liberarlo del la-
melunas interior.

NOTA

: al sustituir la puerta o el guarnecido, es

imperativo poner masilla de estanquidad de guar-
necido ref. 77 01 421 049 (ver N.T. 219 "MASILLA

ESTANQUIDAD GUARNECIDO DE PUERTAS").

Extraer :
-

el mando de apertura inferior,

-

la empuñadura interior de puerta,

-

la tapa de base del retrovisor,

-

el guarda-mapas,

-

la manivela del elevalunas.

92264R

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta delantera

72

B

72-2

EXTRACCION

95859-1S

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta delantera

72

B

X 53

FASE II

PRF7201

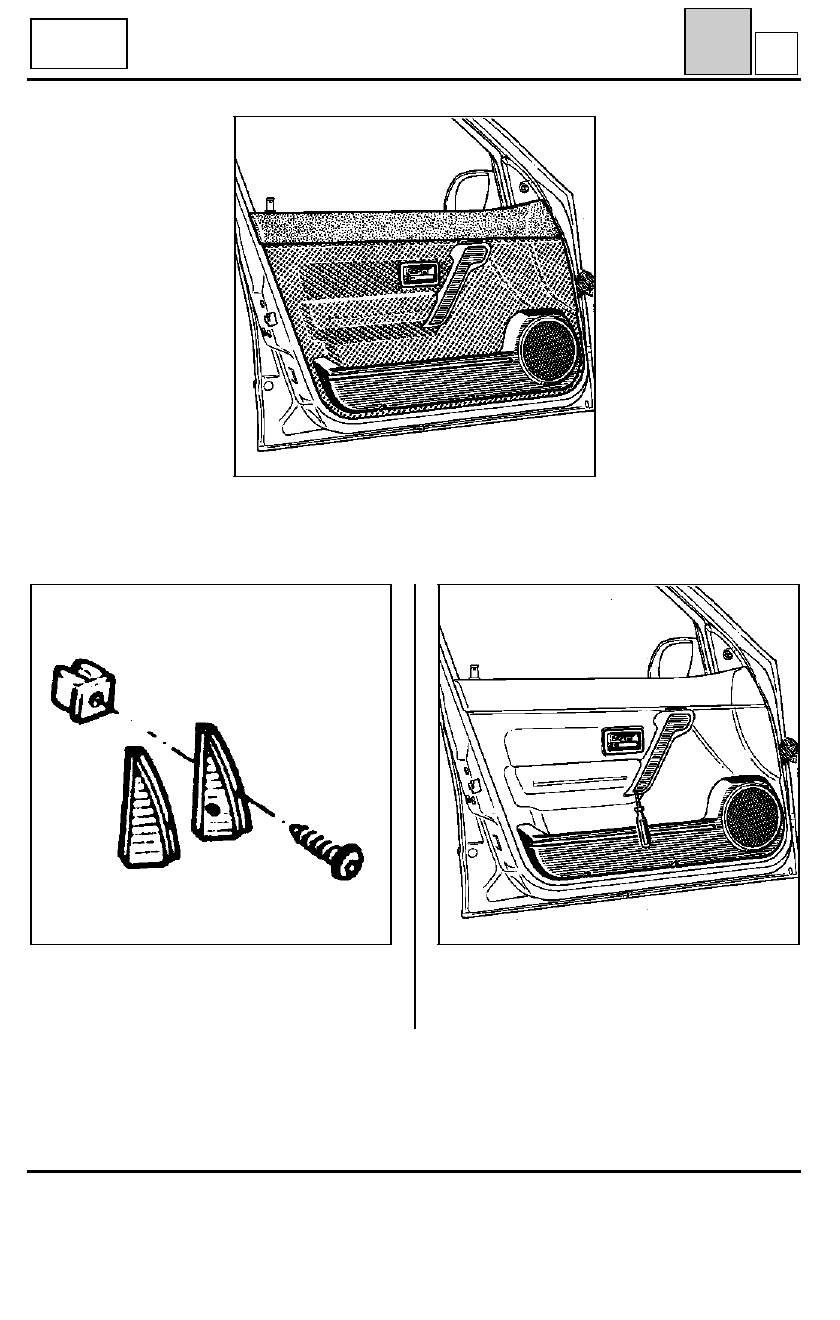

Soltar la tapa de fijación del retrovisor.

95859S

Extraer la tapa de la empuñadura de tiro.

Desconectar los diferentes contactores.
