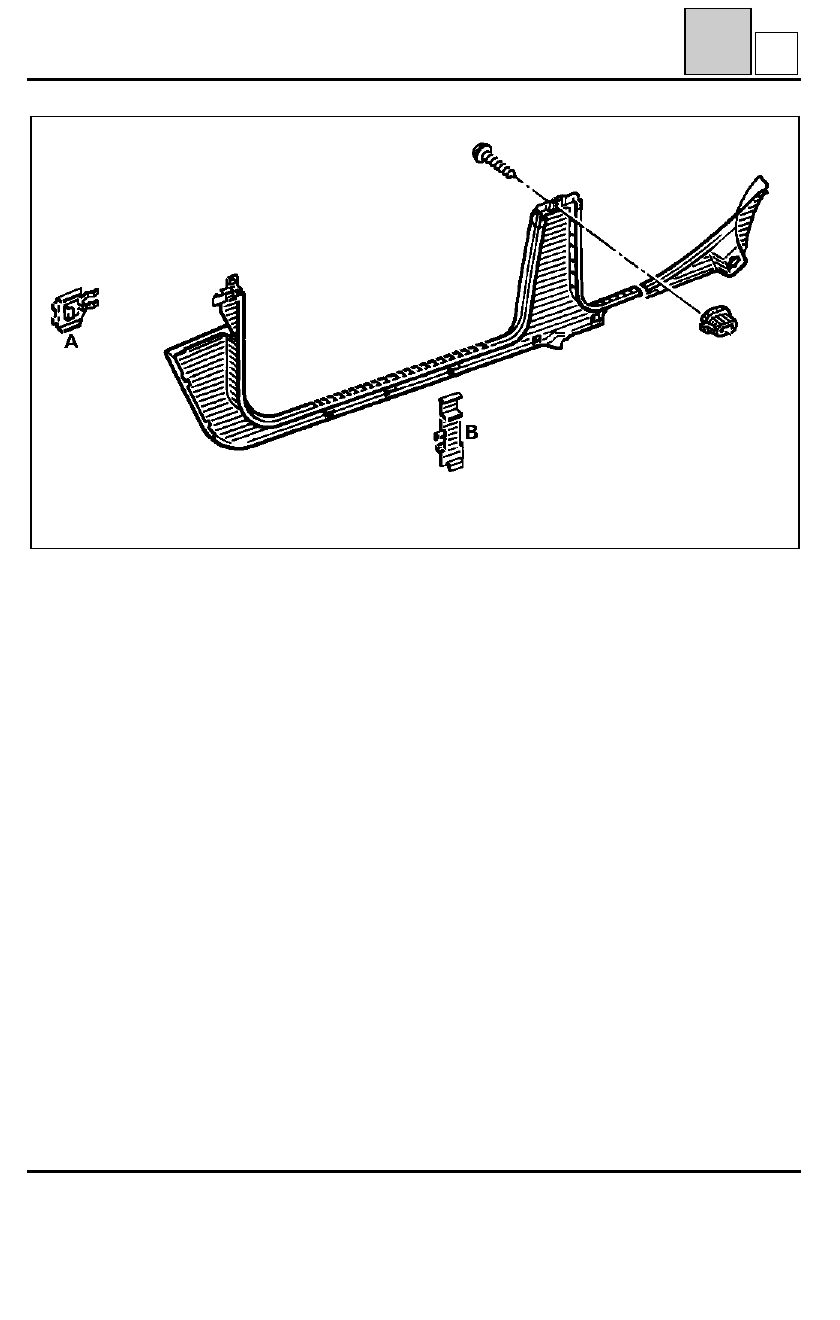

Extraer :
-

el guarnecido superior del pie medio (1) ver capítulo 71 B

-

los tornillos de fijación,

-

la fijación inferior del cinturón.

Liberar manualmente la parte trasera del guarnecido, de la junta del marco y retirar las grapas (B).

Proceder de la misma manera para la parte delantera del guarnecido.

Sacar el guarnecido por el encuadramiento de la puerta trasera.

PRF7102

GUARNECIDO INTERIOR DE CAJA

Guarnecido inferior de pie delantero, medio, trasero

71

D

71-4

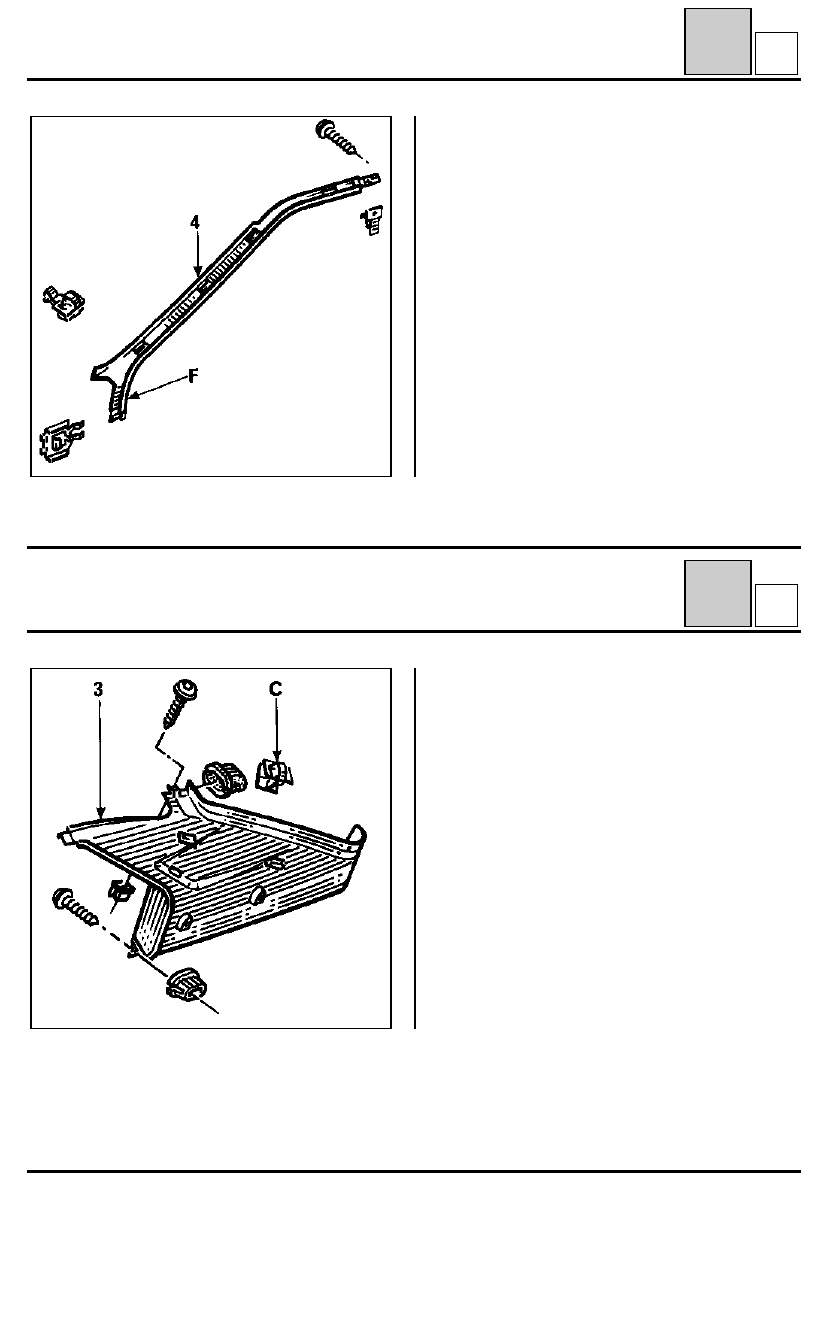

Extraer :
-

el guarnecido superior de pie medio (1),

-

el tornillo de fijación,

-

desgrapar el guarnecido tirando recto hacia
abajo y después hacia atrás de la parte (F).

PRF7103

GUARNECIDO INTERIOR DE CAJA

Guarnecido superior de pie delantero

71

E

Guarnecido de custodia

71

F

Extraer :
-

los guarnecidos (1), (2), (6), (7) ver despiece en
el capítulo 71 B,

-

la junta del marco de maletero,

-

la bandeja lateral fijada por 5 tornillos,

-

los 2 tornillos superiores del guarnecido de
custodia.

Desgrapar el guarnecido (2 grapas (C)) y después
retirar el guarnecido empezando por el lado de la
junta de estanquidad de la puerta.

PRF7104

71-5

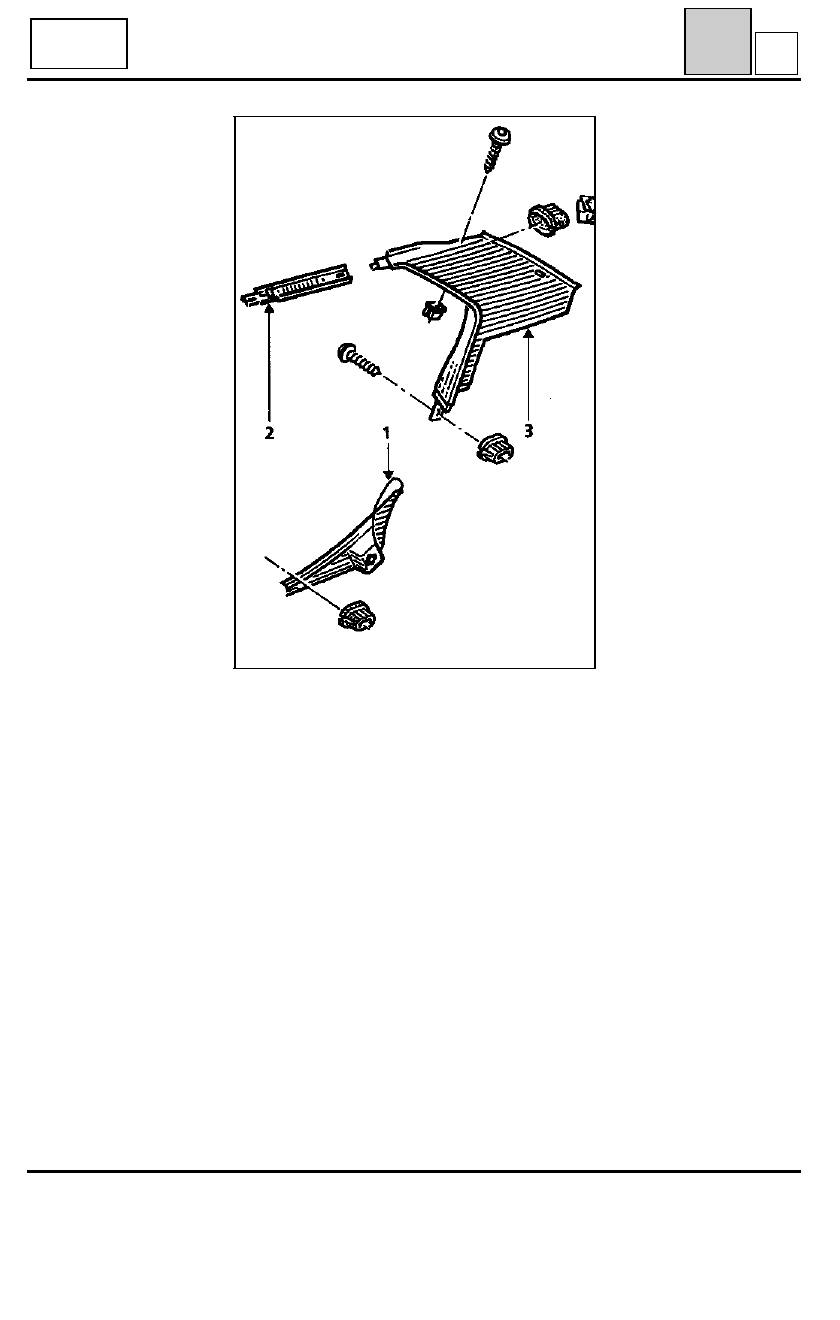

Proceder a la extracción en el siguiente orden :
1 - 2 - 3

PRF7105

GUARNECIDO INTERIOR DE CAJA

Guarnecido interior parte trasera

71

F

L 53

CHAMADE

71-6

EXTRACCION

PRF7106

GUARNECIDO INTERIOR DE CAJA

Guarnecido de caja

71

F

D 53

CABRIO

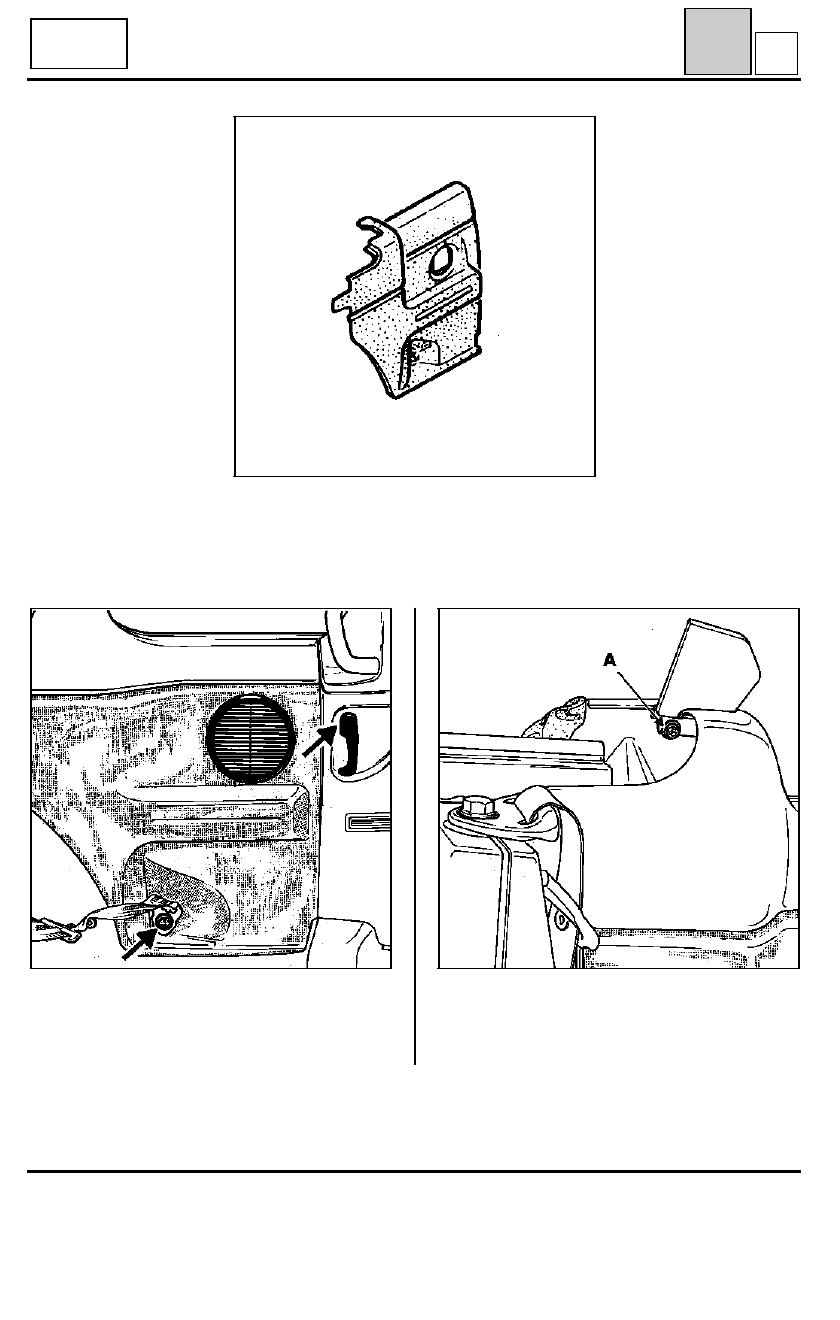

Abrir la capota y bascular el cojín del asiento tra-
sero.
Retirar la fijación del cinturón inferior y la empu-
ñadura de apertura de la capota.

94810R

Quitar la tuerca (A) y soltar las grapas tipo abeto.
Soltar el guarnecido del lamelunas.

94811R
