ABRIENTES NO LATERALES
Capot trasero
48
C
L539
Chamade

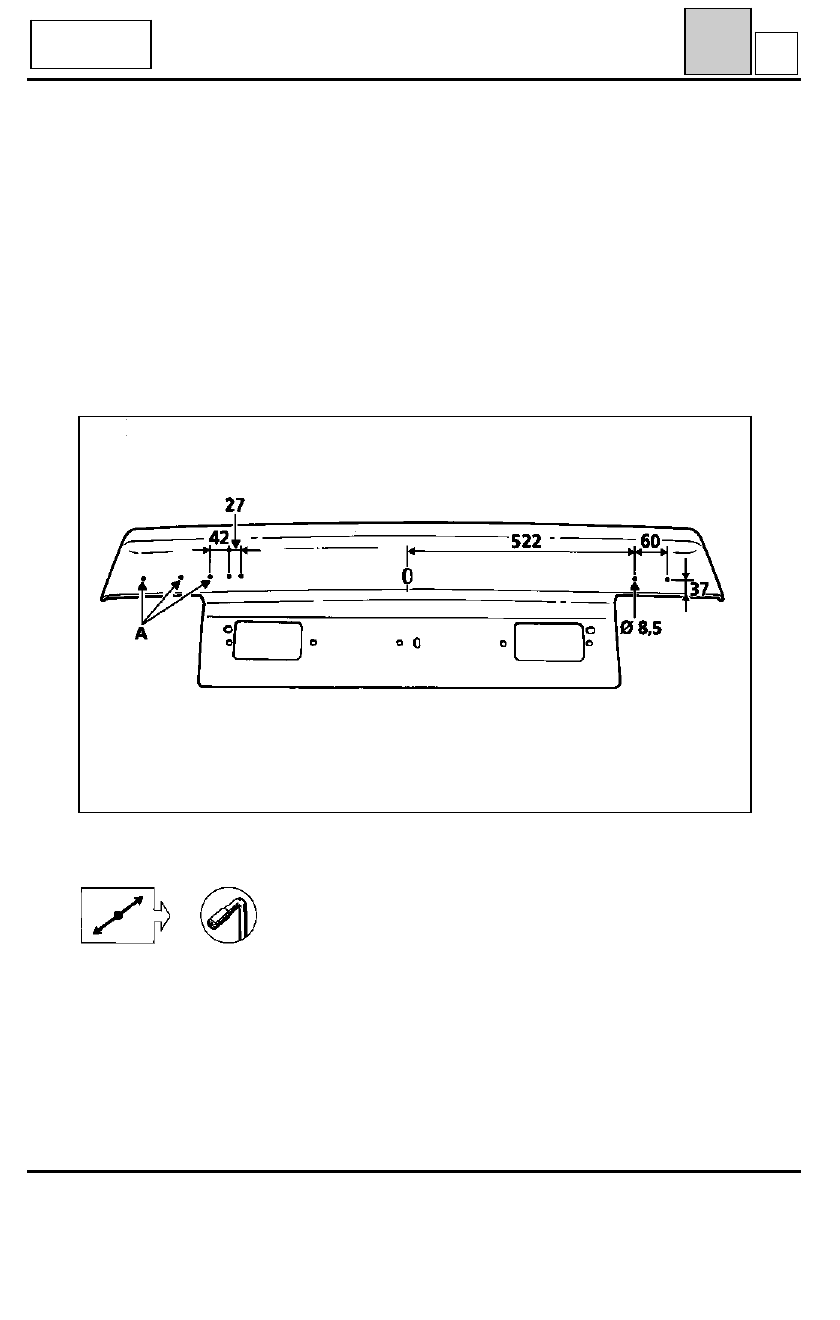

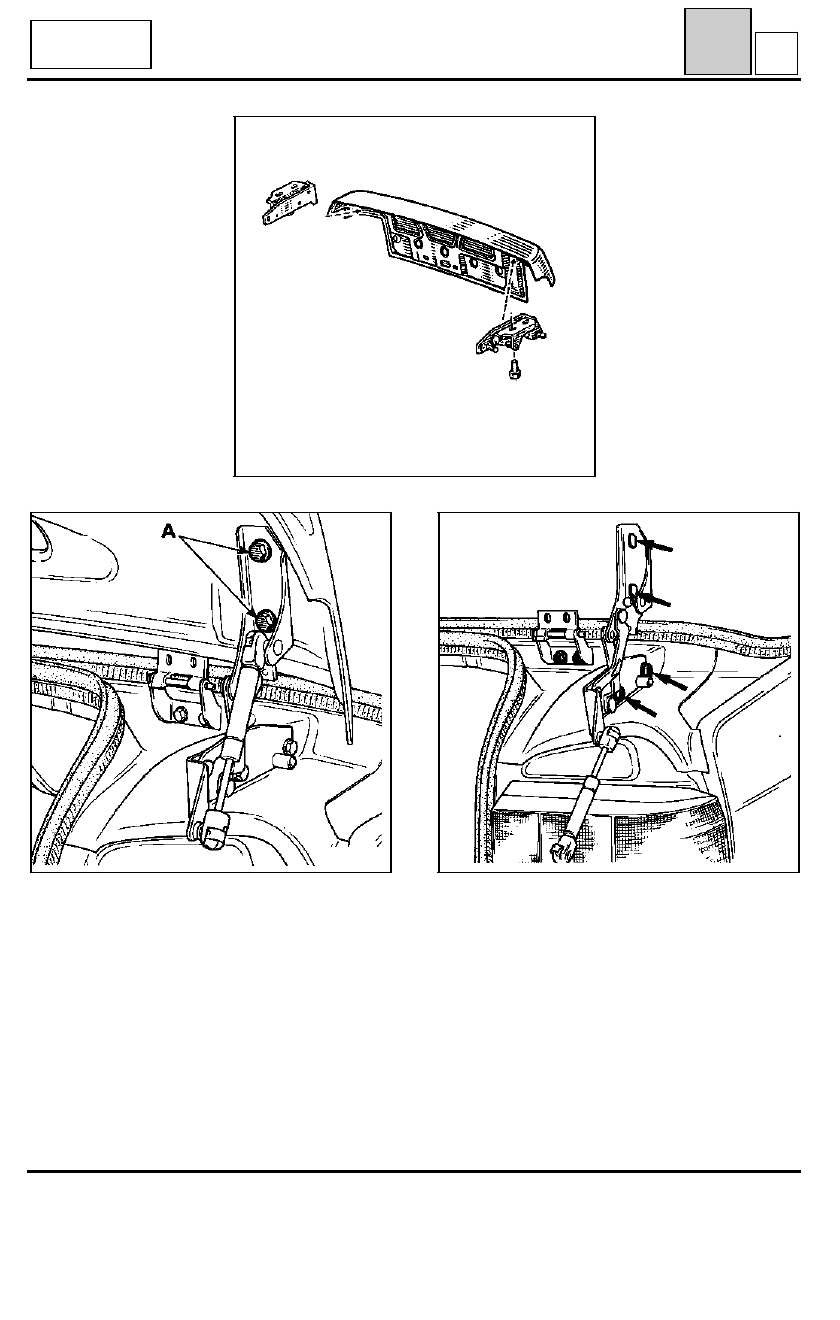

COLOCACION AÑADIDOS DE LUCES Y MONOGRAMAS
Mediante las cotas indicadas en el dibujo siguiente, trazar el emplazamiento de los seis orificios de fijación de
los añadidos de luces traseras y los tres orificios de fijación para los monogramas.
El taladrado será efectuado antes de la pintura con el fin de evitar todo riesgo de corrosión.
97748R
A
y B
Orificios ya existentes

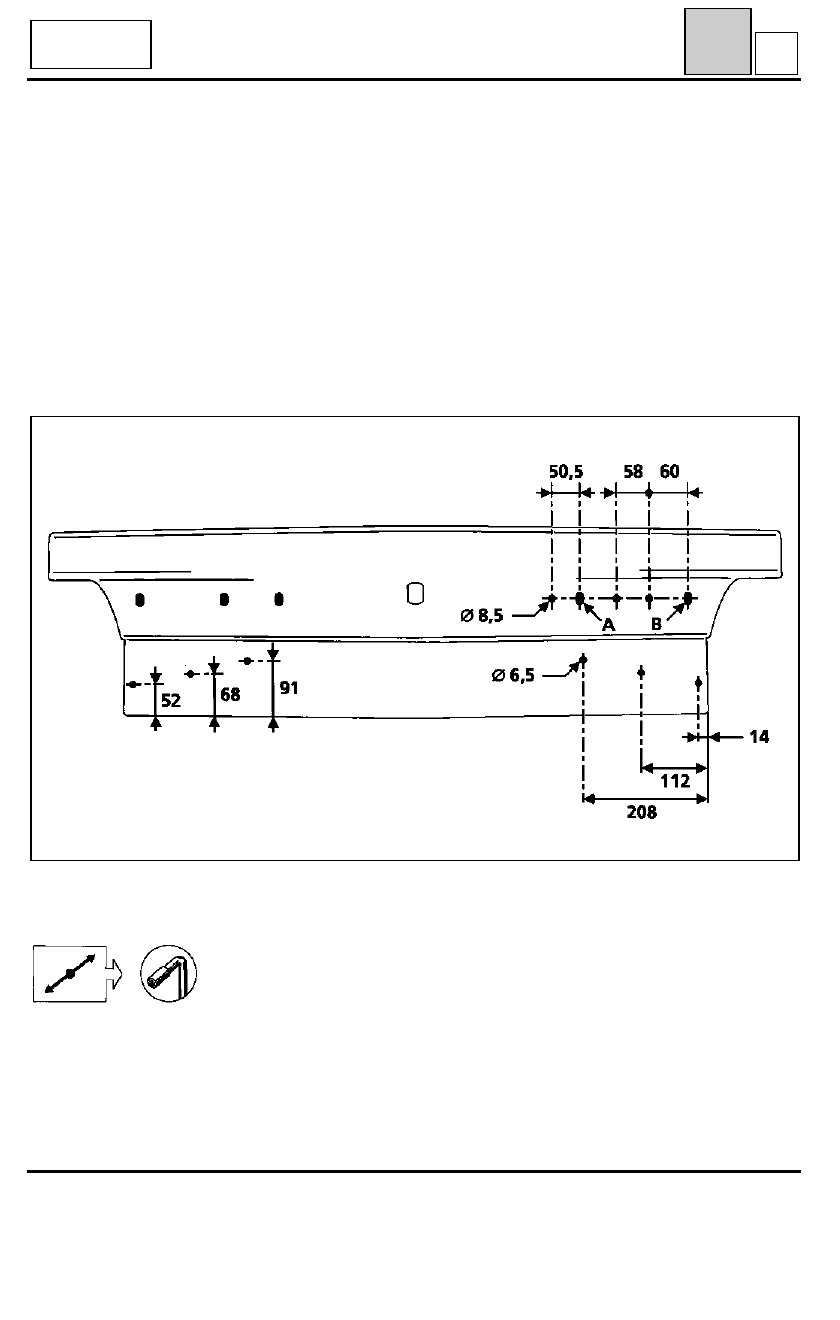

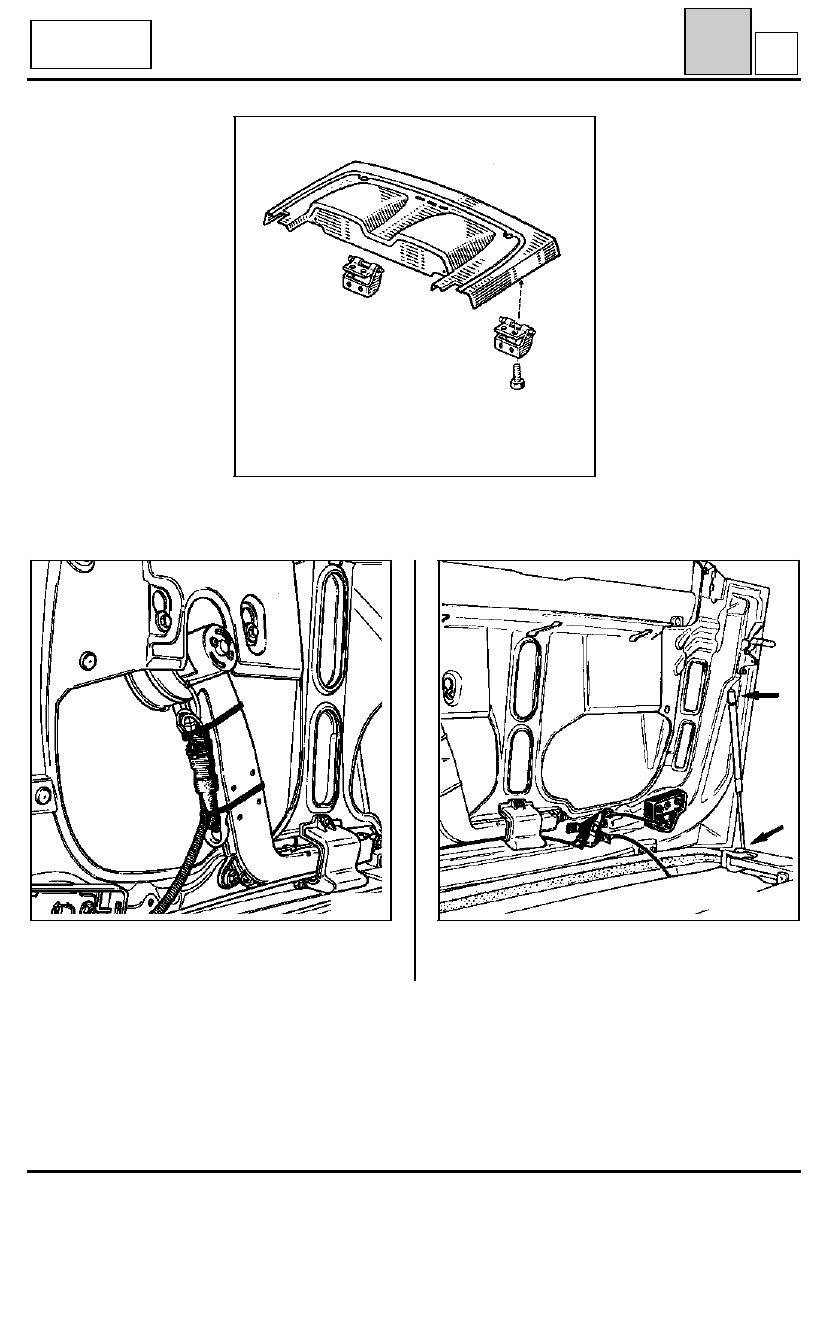

COTAS DE TALADRADO DE LOS ORIFICIOS DE FIJACION DE LOS AÑADIDOS DE LUCES TRASERAS
Por razones de estandarización, el APR sólo suministrará capots traseros sin taladrar.
Por lo tanto, en caso de sustitución de éste en los vehículos de tipo deportivo (L539), el taladrado de los orifi-
cios de fijación de los añadidos de luces será realizado por el reparador, respetando las consignas siguientes.
48-8
