Renault 19. Manual - parte 215

ABRIENTES

Puerta delantera - Puerta trasera

47

D

PRS4703

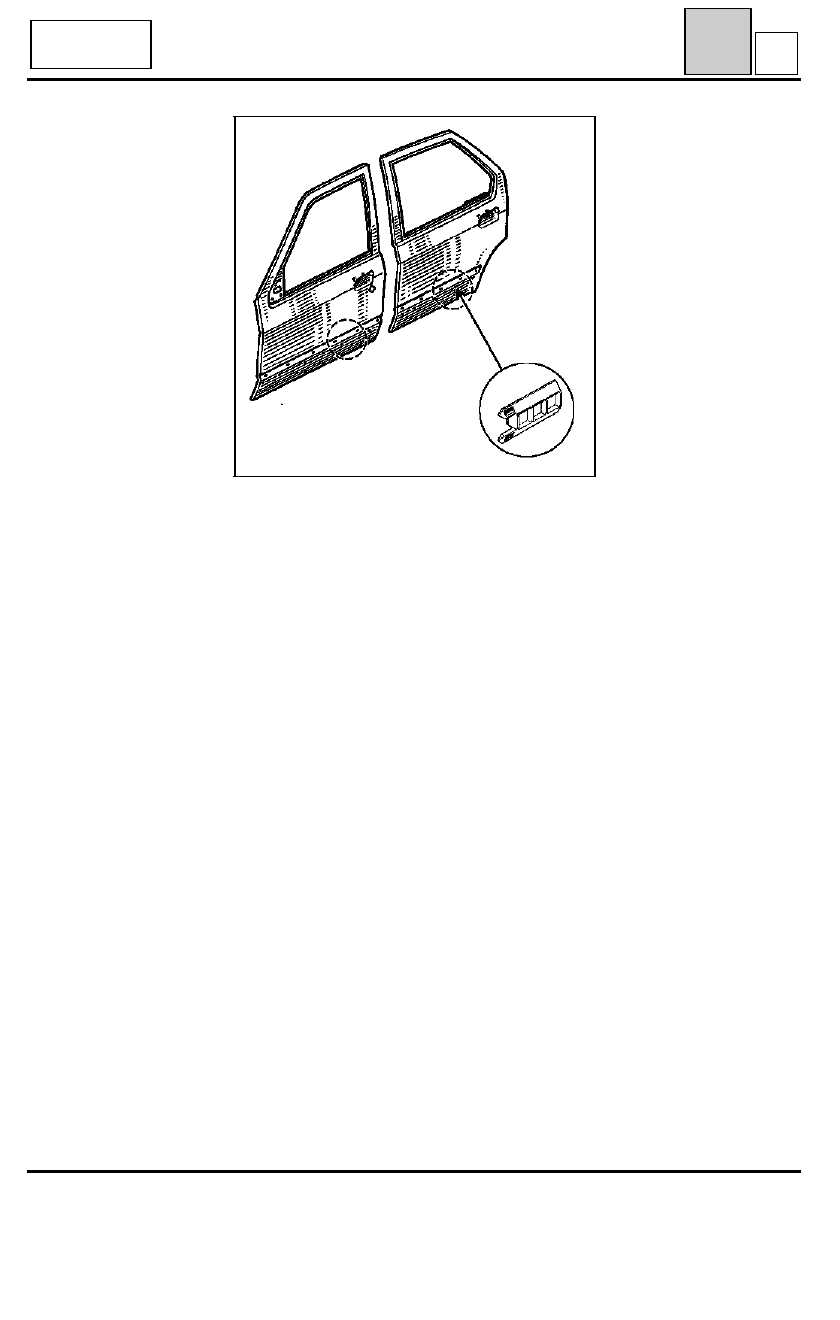

Supresión de la fila inferior de fijación de las mol-
duras laterales. El APR sólo suministra piezas del
tipo fase II por lo que será necesario pedir, para
montar molduras del tipo fase I, según el tipo de
molduras :

-

ya sean grapas autoadhesivas (A) para las mol-
duras estrechas (ver PR),

-

ya sea aplicar una cinta de autoadhesivo doble
cara de 6 mm de ancho en su parte inferior pa-
ra molduras anchas (ver PR).

Todos tipos

Fase I

47-6

ABRIENTES NO LATERALES

Capot delantero

PIEZAS RECUPERADAS

48

A

PRS4802

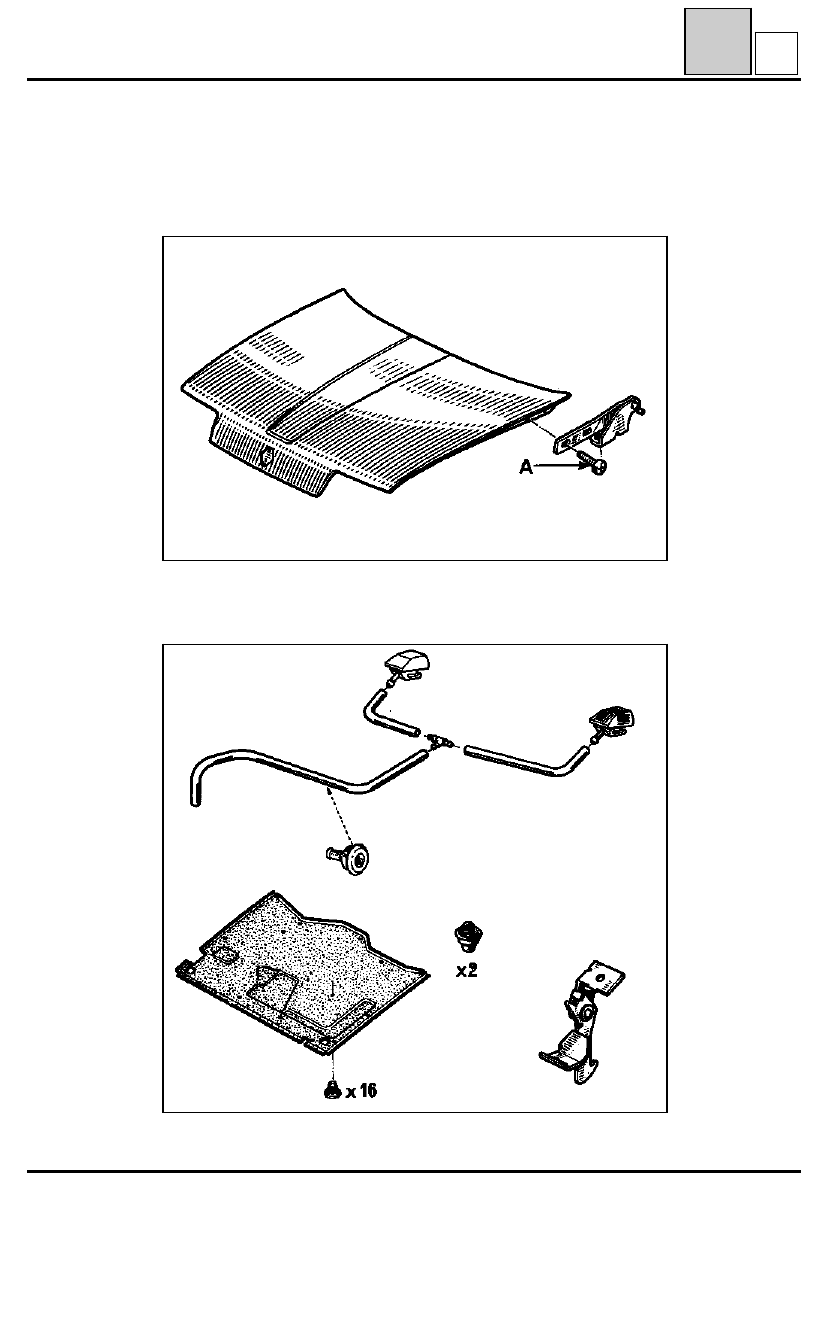

EXTRACCION - REPOSICION

La extracción del capot se hace por los cuatro tornillos de fijación (A) en los compás.

PIEZAS SUSTITUIDAS

PRS4803

48-1

ABRIENTES NO LATERALES

Capot delantero

48

A

PRS4804

REGLAJE

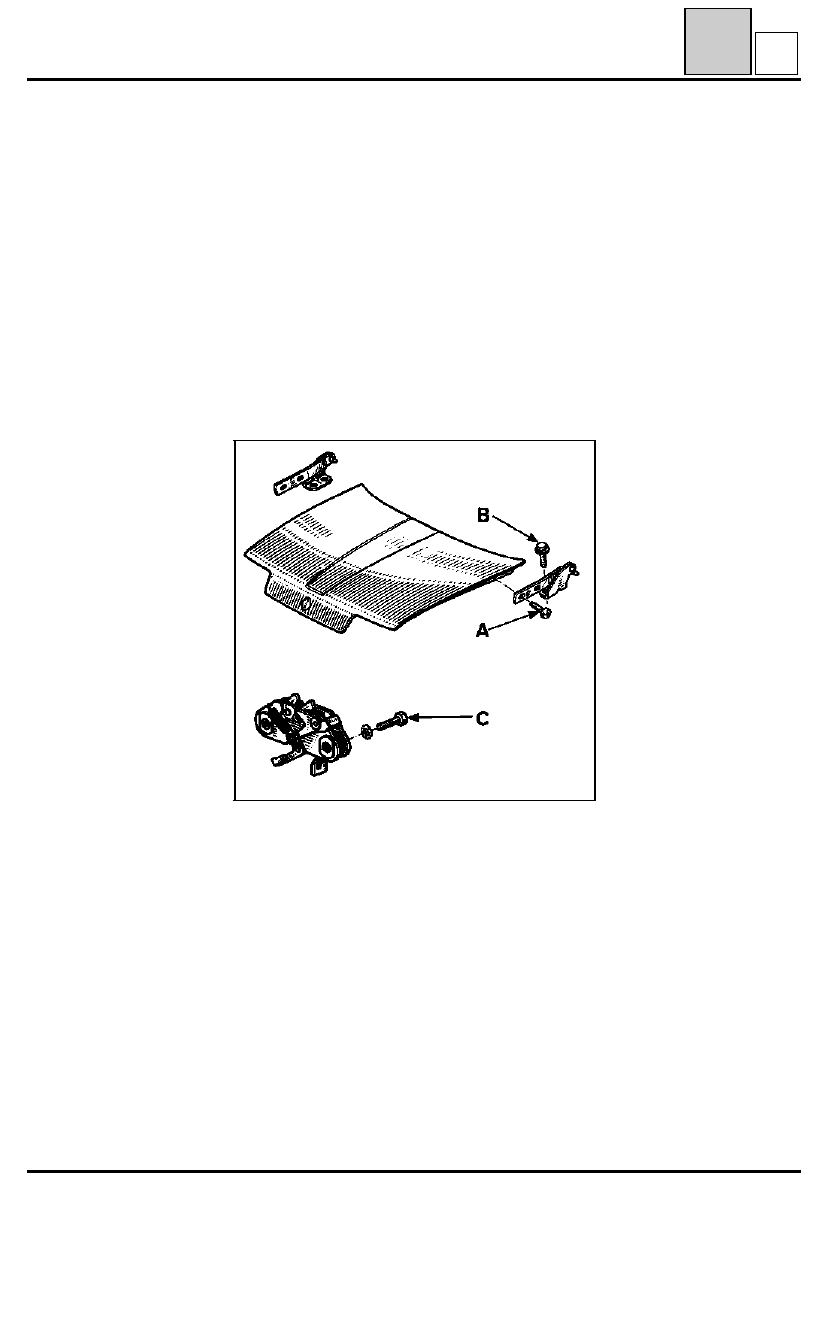

Efectuar en el orden los reglajes siguientes :

1 - Reglaje por los compás

El juego en las fijaciones (A) permite reglar :
- los juegos periféricos del capot, alineación y

retroceso,

- el afloramiento (la altura) de la parte trasera

del capot con las aletas delanteras.

El juego de las fijaciones (B) permite desplazar
lateralmente la parte trasera del capot sin
modificar la altura.

2 - Reglaje por la cerradura

El juego en los tornillos de fijación (C) de la
cerradura permite reglar en afloramiento (en
altura) la parte delantera del capot.

NOTA : en ningún caso el reglaje por la cerradura
debe servir para ajustar la alineación del eje del
capot con las aletas. La cerradura debe funcionar
sin tensión lateral.

48-2

ABRIENTES NO LATERALES

Portón

48

B

92458S

Reglar los juegos periféricos con el techo y los pa-
neles laterales mediante tuercas de fijación.

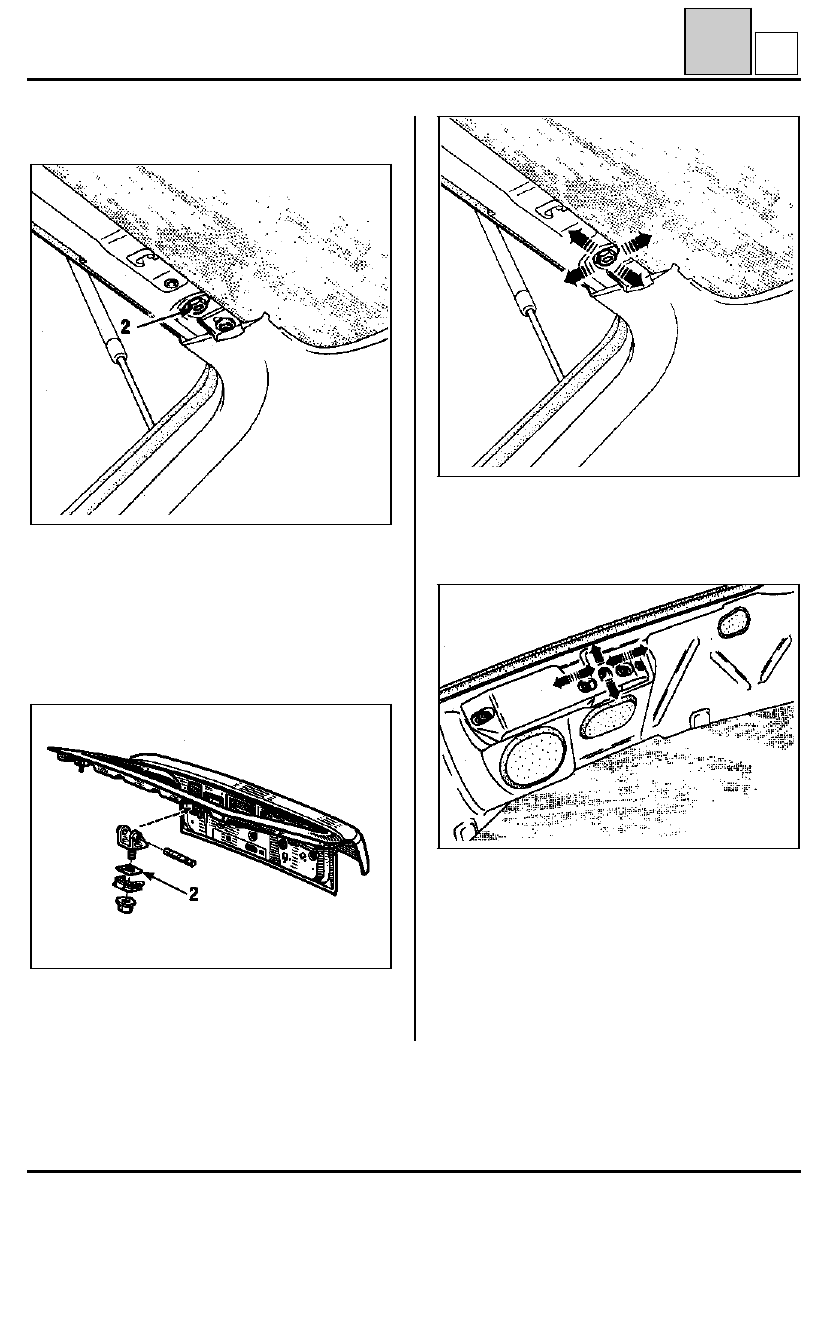

EXTRACCION

92459R

Extraer el guarnecido trasero de techo.

Soltar los equilibradores.

Quitar las dos tuercas (1).

REGLAJES

Reglar el afloramiento con el techo mediante ca-
las (2).

Reglar el afloramiento con el faldón y las luces tra-
seras mediante tornillos de fijación del resbalón.

92459-1S

PRS4805
