ABRIENTES LATERALES

Panel de puerta delantera

47

B

PRS4702

PREPARACION ANTES DE LA SOLDADURA

Retirar de la pieza nueva un trozo de unos 50 mm
más grande que el recortado en el vehículo.

Colocar en superposición la pieza nueva en el ve-
hículo y después fijar mediante pinzas de morda-
zas.

Cortar los dos espesores de chapa simultáneamen-
te con la sierra para facilitar el ajuste de los cortes.

Extraer el panel, retirar la parte excedente que
queda en la puerta.

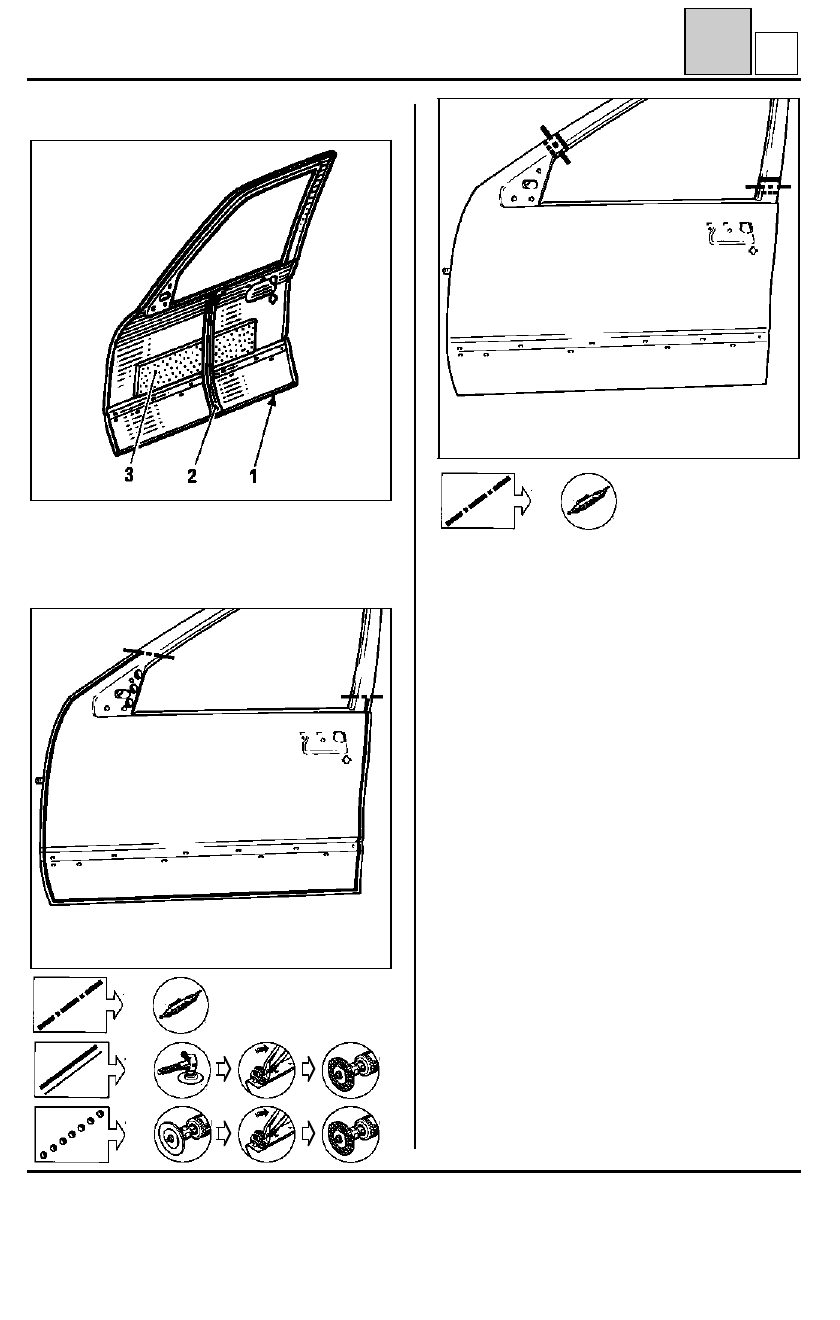

COMPOSICION DEL PANEL DE PUERTA A.P.R.

92614-1S

(1) Panel exterior
(2) Tensor de panel
(3) Insonorizante

RECORTE - DESGRAPADO

92614S

47-2

ABRIENTES LATERALES

Panel de puerta delantera

47

B

92614-2S

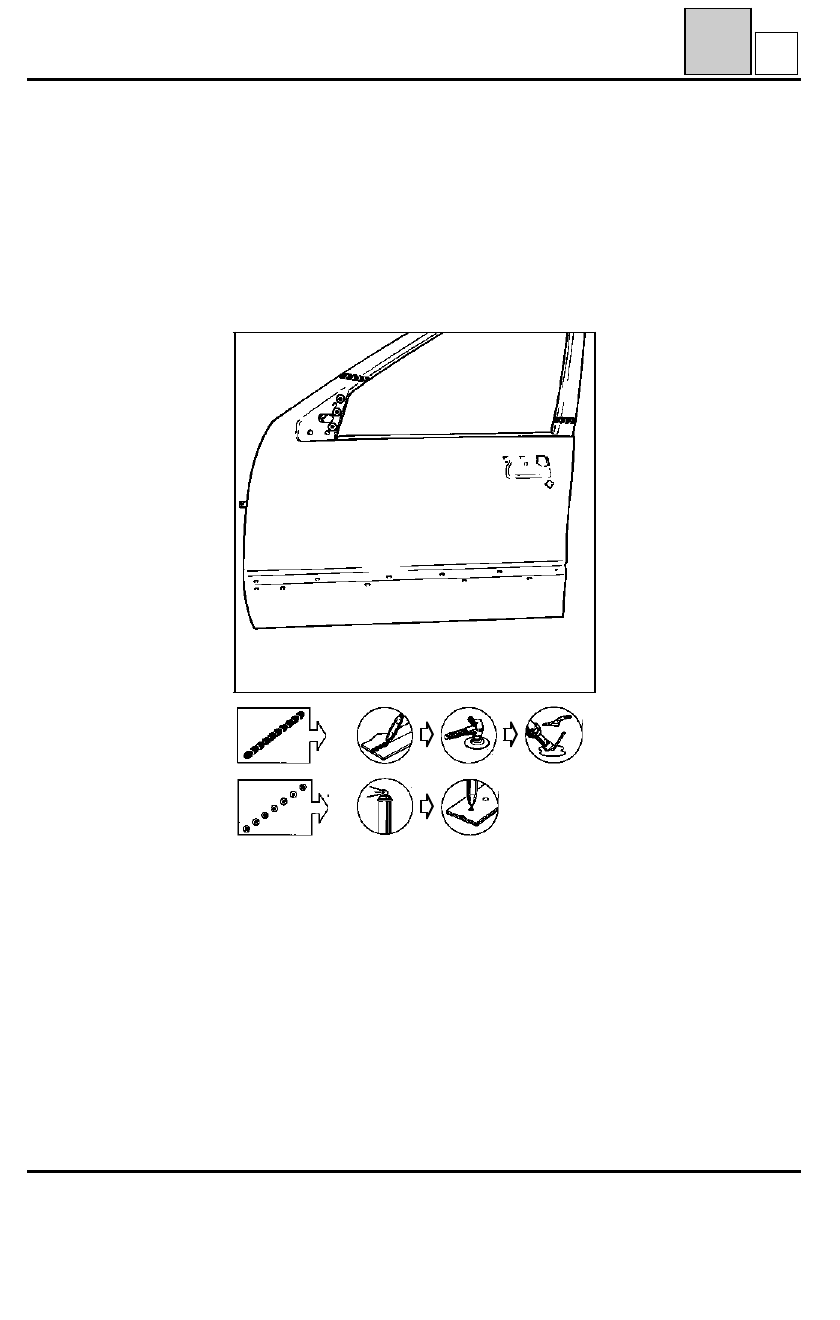

Aplicar pintura aluminio en las partes a soldar por
taponado.

Aplicar un cordón de masilla cola para chapa.

Colocar el panel y después fijarlo mediante pinzas
de mordazas.

Engastar el panel progresivamente en su periferia.

D = 4,5 mm

Tras la pintura, efectuar una inyección de produc-
to para cuerpos huecos en la puerta, sobre todo
en las zonas de soldadura.

47-3

ABRIENTES LATERALES

Panel de puerta trasera

47

C

92613-1S

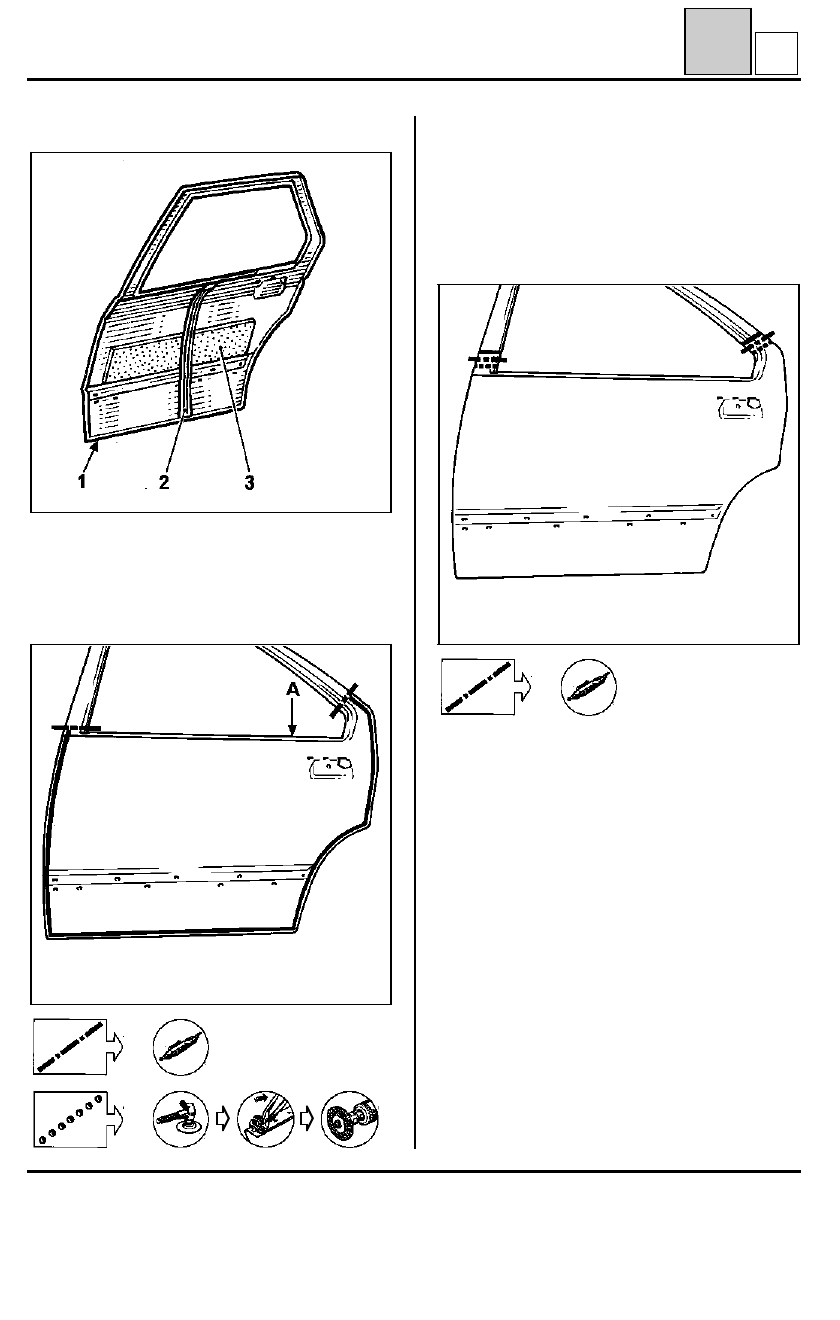

COMPOSICION DEL PANEL DE PUERTA A.P.R.

92333R

92613-2S

En (A) taladrar los tres puntos de soldadura por re-
sistencia, unión panel, cajón de puerta.

Extraer la parte dañada respetando las consignas
de los esquemas anteriores (ver símbolos de las vi-
ñetas).

PREPARACION ANTES DE LA SOLDADURA

Retirar de la pieza nueva un trozo de unos 50 mm
más grande que el recortado en el vehículo.

Colocar en superposición la pieza nueva en el ve-
hículo y después fijar mediante pinzas de morda-
zas.

Cortar los dos espesores de chapa simultáneamen-
te con la sierra para facilitar el ajuste de los cortes.

Extraer el panel, retirar la parte excedente que
queda en la puerta.

(1) Panel exterior
(2) Tensor de panel
(3) Insonorizante

RECORTE - DESGRAPADO

47-4

ABRIENTES LATERALES

Panel de puerta trasera

47

C

92613R

D = 4,5 mm

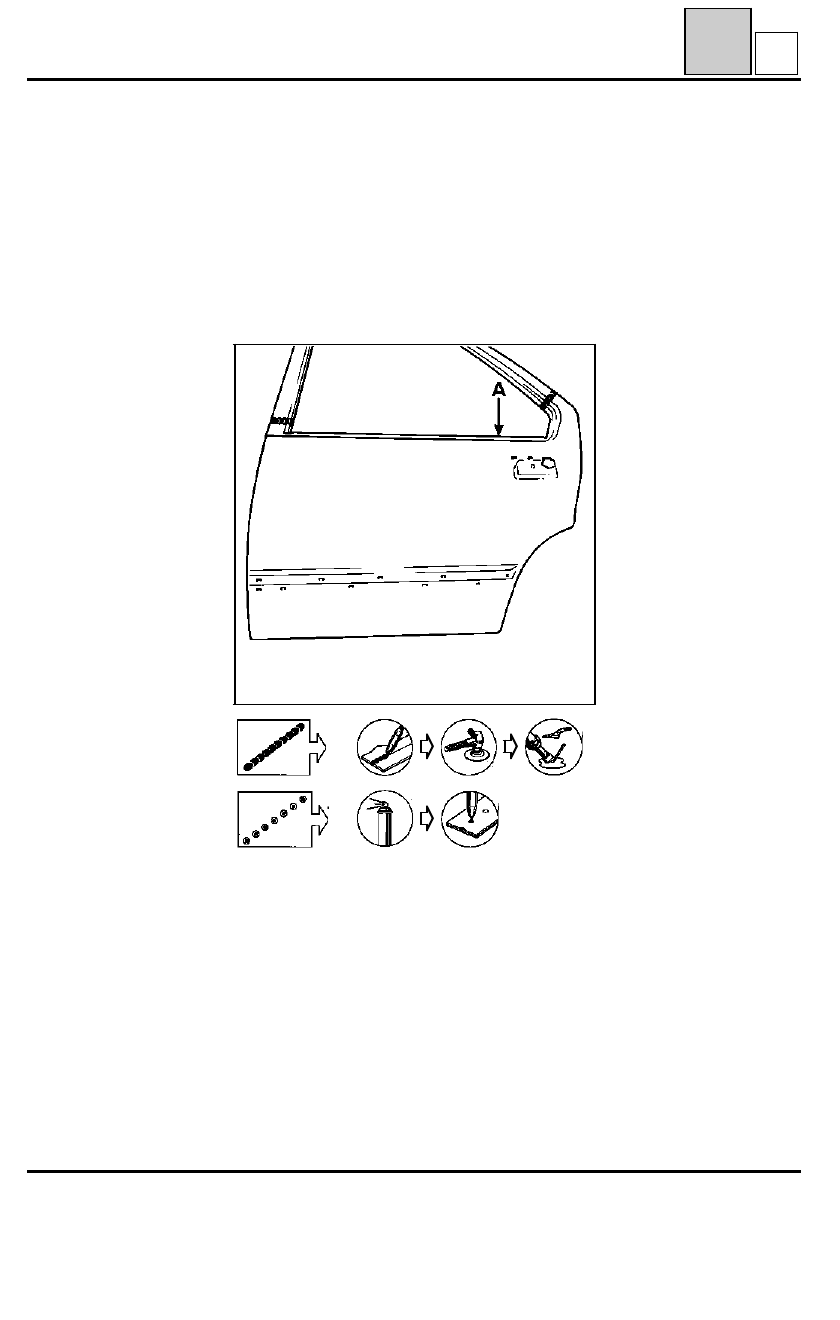

Aplicar pintura aluminio en la zona a soldar por
taponado.

Aplicar un cordón de masilla cola para chapa.

Colocar el panel y después fijarlo mediante pinzas
de mordazas.

Engastar el panel progresivamente en su periferia.

Tras la pintura, efectuar una inyección de produc-
to para cuerpos huecos en la puerta, sobre todo
en las zonas de soldadura.
