Renault 19. Manual - parte 211

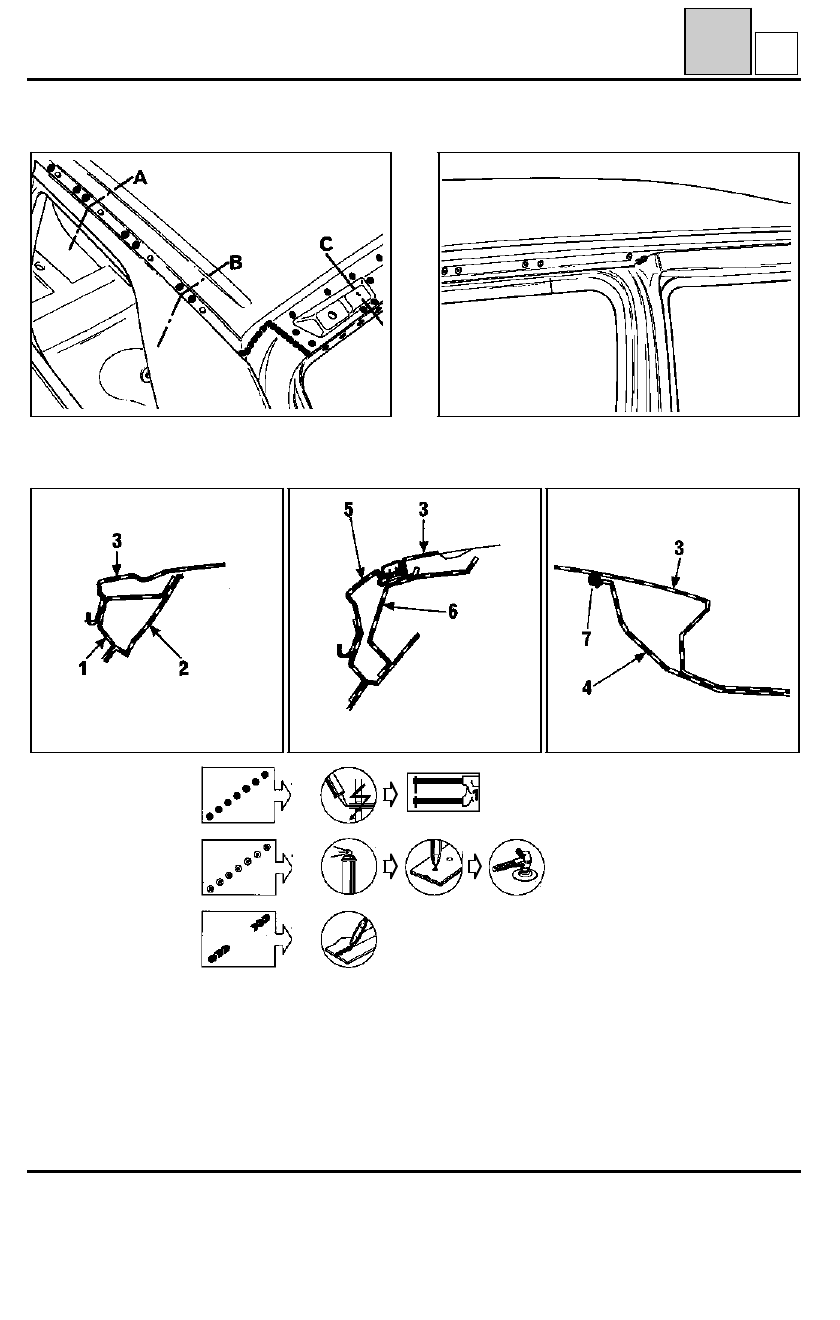

Corte A

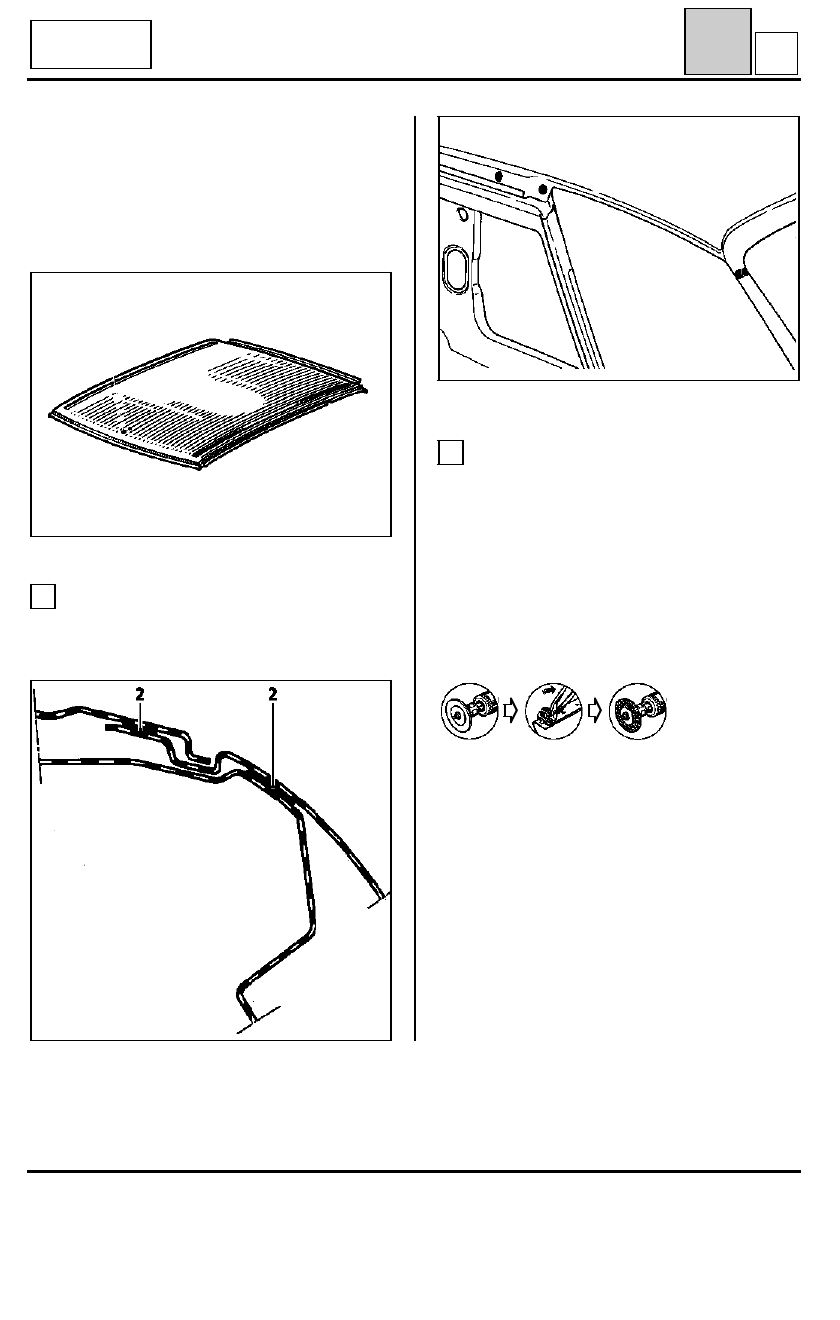

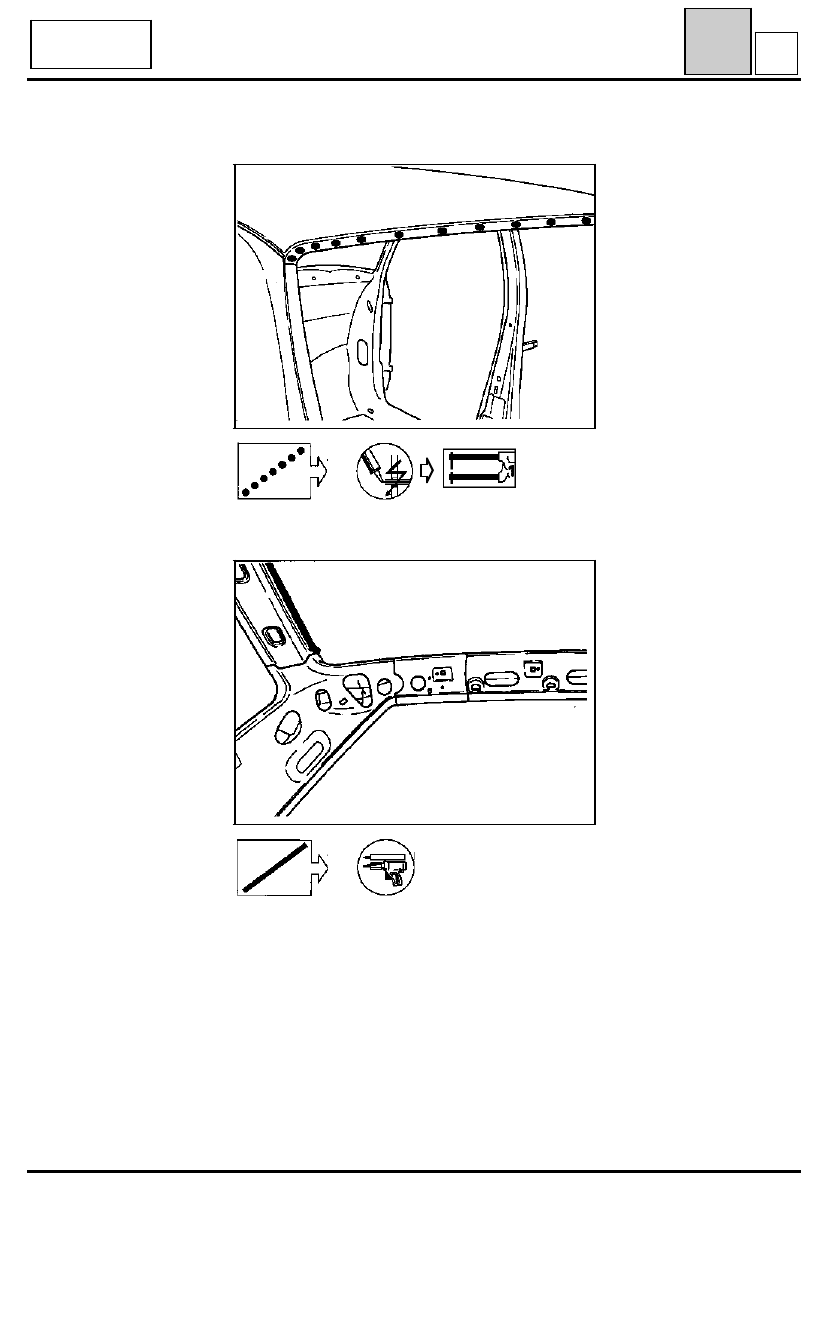

ALTO DE CAJA

Chapa de techo

45

A

92611-1S

VEHICULO 2 PUERTAS

PRS4502

Soldadura en reparación

Corte B

Corte C

PRS4503

PRS4504

D = 4,5 mm

(1) Costado de caja
(2) Viga
(3) Chapa de techo
(4) Travesaño trasero
(5) Alto de custodia
(6) Refuerzo superior de custodia
(7) Masilla cola de estructura (uniones vigas y

techo, travesaños y techo)

NOTA :

en la unión techo - montante de pie

delantero, efectuar una soldadura.

92612-1S

45-4

ALTO DE CAJA

Chapa de techo

45

A

93118S

Sólo se tratarán en esta operación las particulari-
dades específicas del L53. Para las otras uniones,
consultar el capítulo 45-A.

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola

PRS4501

UNION CON PANEL DE ALETA

1

Recuerde : ver

44

-

A

-1

93126R1

UNION CON TRAVESAÑO TRASERO DE TECHO

2

Espesor de las chapas (mm)

Techo

0,67

Travesaño de techo

0,67

Añadido superior costado de caja

0,67

Forro de custodia

0,67

Desgrapado

17 puntos de soldadura eléctrica

L53

Chamade

45-5

ALTO DE CAJA

Chapa de techo

45

A

93083S

L53

Chamade

Soldadura

-

8 puntos en 3 espesores

93099-2S

Aplicar un cordón de masilla de pegado para cha-
pa.

45-6

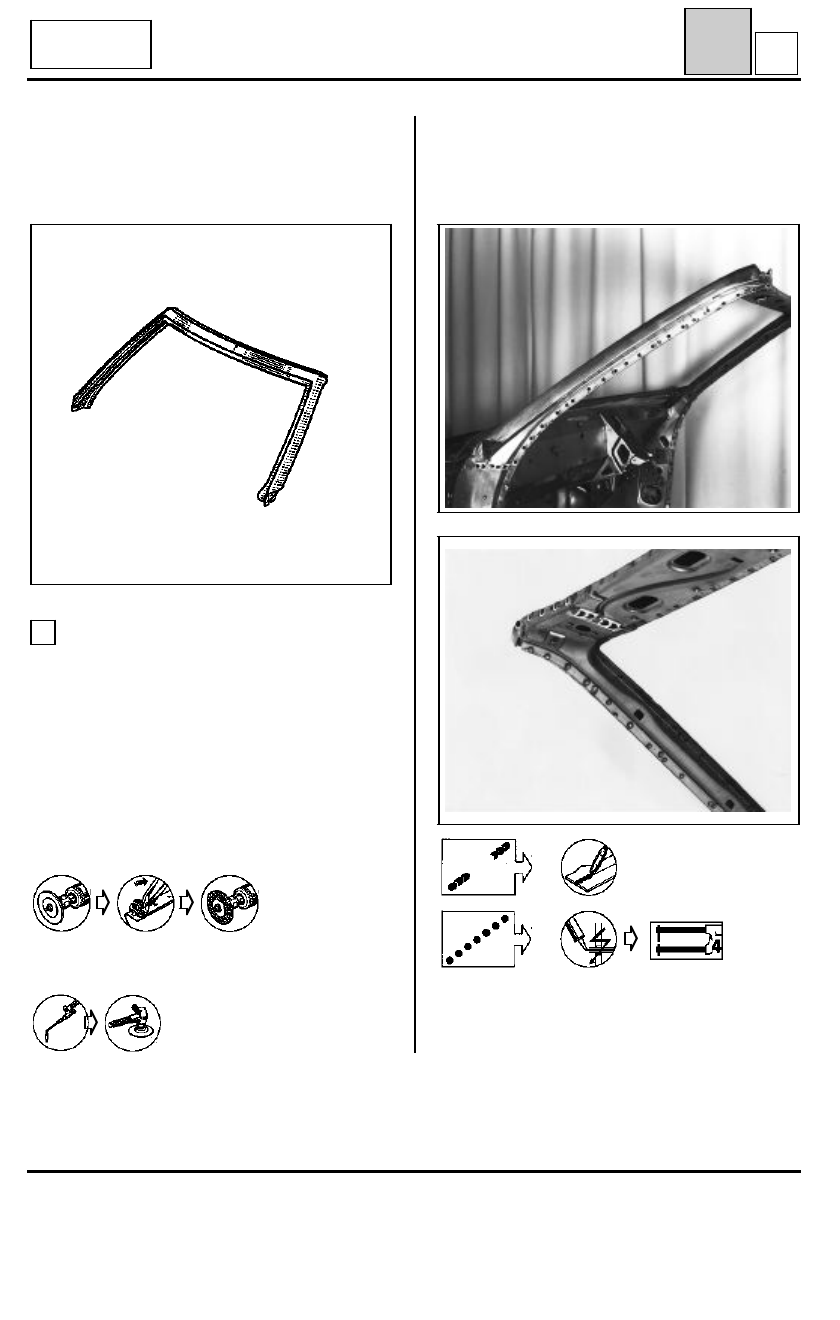

ALTO DE CAJA

Marco del parabrisas

45

B

PRS4506

D53

Cabriolet

COMPOSICION DE LA PIEZA A.P.R.

- Marco.
- Cierre de montante.
- Forros superiores.

Soldadura

Para la colocación, consultar el capítulo 40 "Cotas
de carrocería".

Photo page 45-1

Photo page 45-1

UNION CON PIE DELANTERO

1

Espesor de las chapas (mm)

Marco

1,0

Forro

1,5

Pie delantero

1,25

Desgrapado

98 puntos de soldadura eléctrica.
4 cordones MAG de 20 mm.
6 cordones MAG de 30 mm.

2 cordones de soldadura.

45-7
