ESTRUCTURA SUPERIOR TRASERA

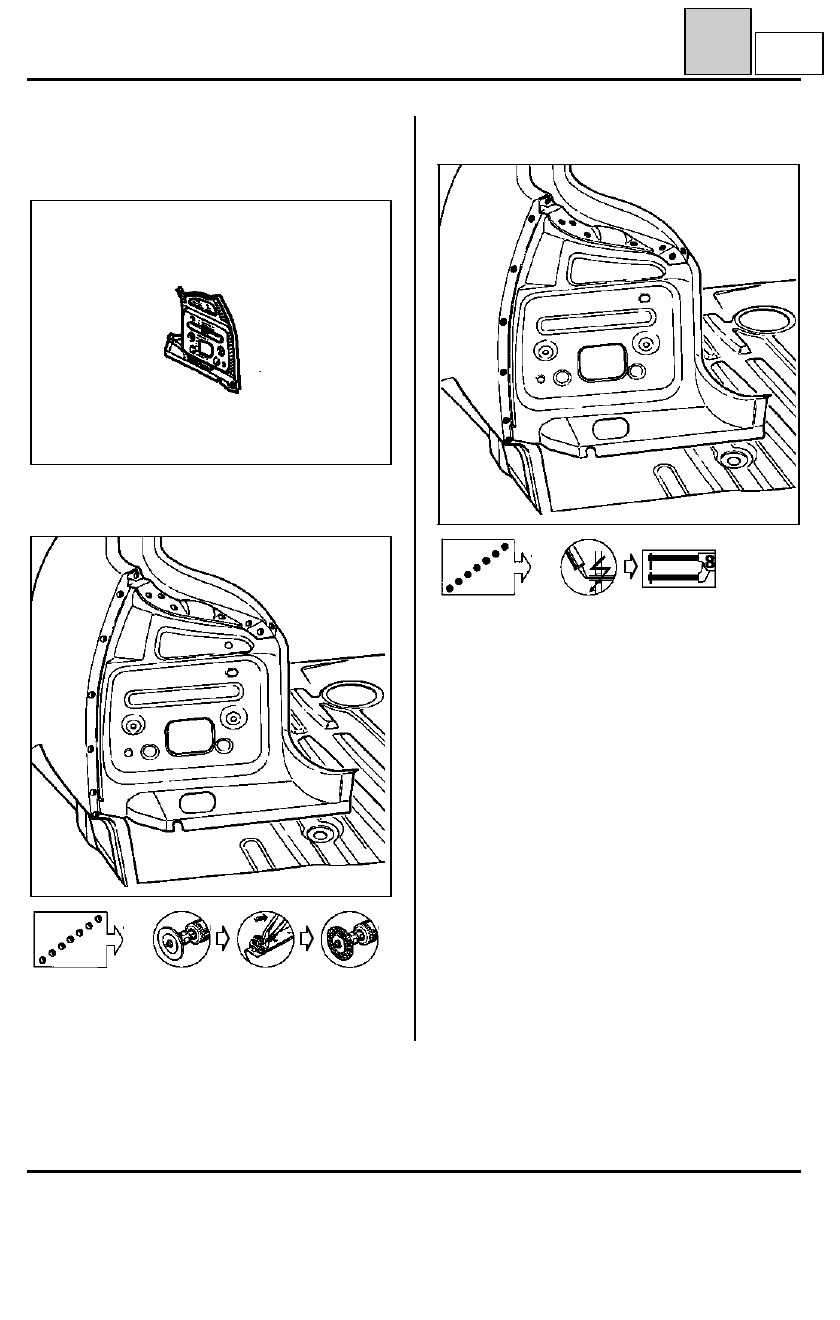

Chapa soporte de luces

44

2A

92368-1S

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

RECORTE - DESGRAPADO

Soldadura

92368S

PRS4442

IMPORTANTE :

el desgrapado se efectuará desde

el interior.

e = 1,4 mm
H = 60 mm

NOTA :

 la gama general de sustitución de un

elemento soldado se describe en el M.R. 502
Capítulo 4.

44-79

ESTRUCTURA SUPERIOR TRASERA

Chapa soporte de luces

44

PRS4447

B - C - S53

Fase I

2A

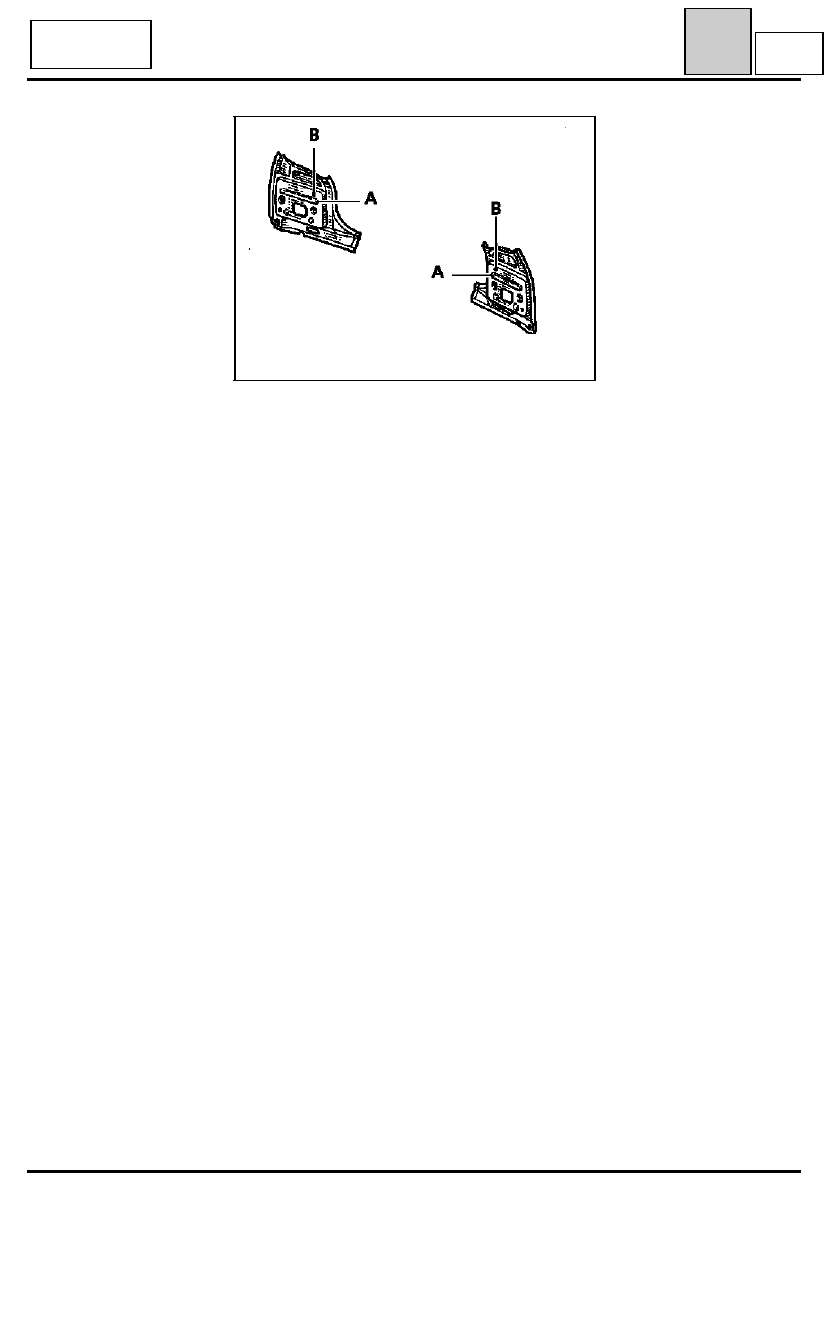

El orificio (B) de centrado del piloto trasero ha si-
do añadido para la fase II. De momento, se man-
tiene el orificio (A) de centrado del piloto fase I.
En el futuro, éste será suprimido por razones de
economía. Por lo tanto, cuando el piloto trasero
fase I sea recuperable, habrá que cortar el peón de
centrado superior para montar el piloto en el so-
porte fase II.

44-80

ESTRUCTURA SUPERIOR TRASERA

Chapa soporte de luces

44

D53

Cabriolet

2A

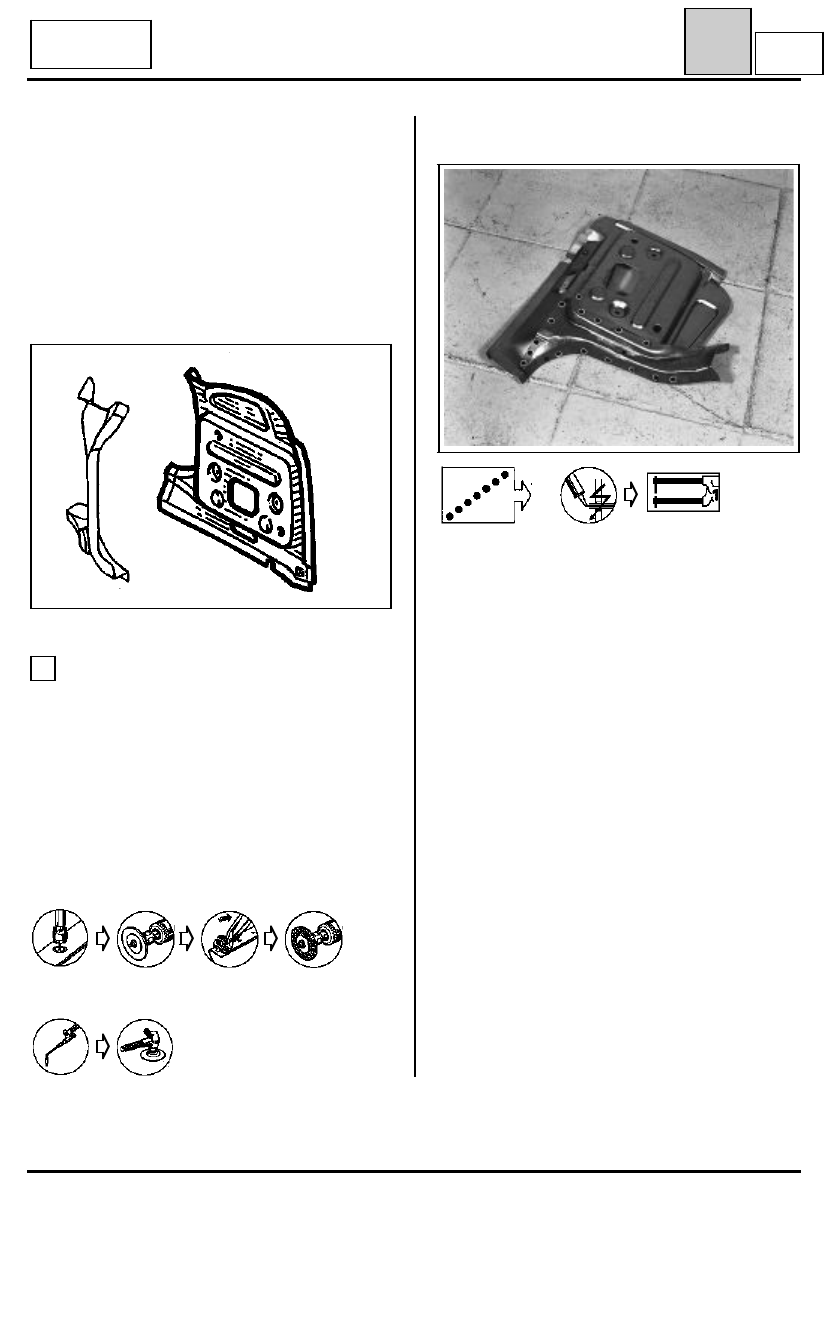

Esta pieza no puede ser sustituída más que con su
refuerzo.

COMPOSICION DE LA PIEZA A.P.R.

- Piezas desnudas.

El soporte del piloto y su refuerzo se solicitarán
simultáneamente, llevan cada uno una referencia
distinta.

PRS4443

UNION CON CHAPA SOPORTE DE LUCES

1

Espesor de las chapas (mm)

Soporte de luces

0,7

Vierteaguas

1,0

Panel de aleta

0,88

Faldón

0,7

Refuerzo de soporte de luces

1,0

Desgrapado

42 puntos de soldadura eléctrica.

1 cordón de soldadura.

Soldadura

Photo page 44-23

44-81

ESTRUCTURA SUPERIOR TRASERA

Chapa soporte de luces

44

D53

Cabriolet

2A

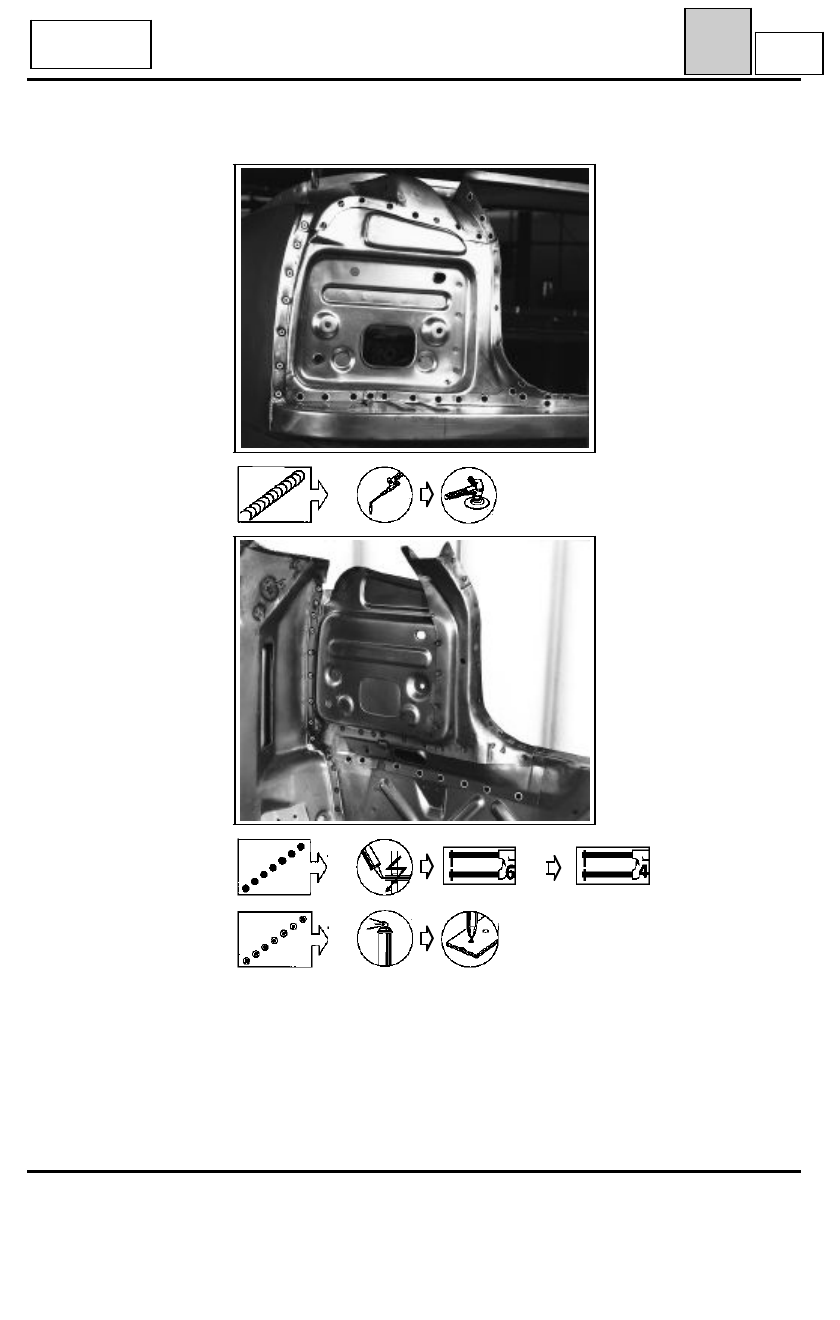

Soldadura (continuación)

Photo page 44-24

Photo page 44-24
