Renault 19. Manual - parte 174

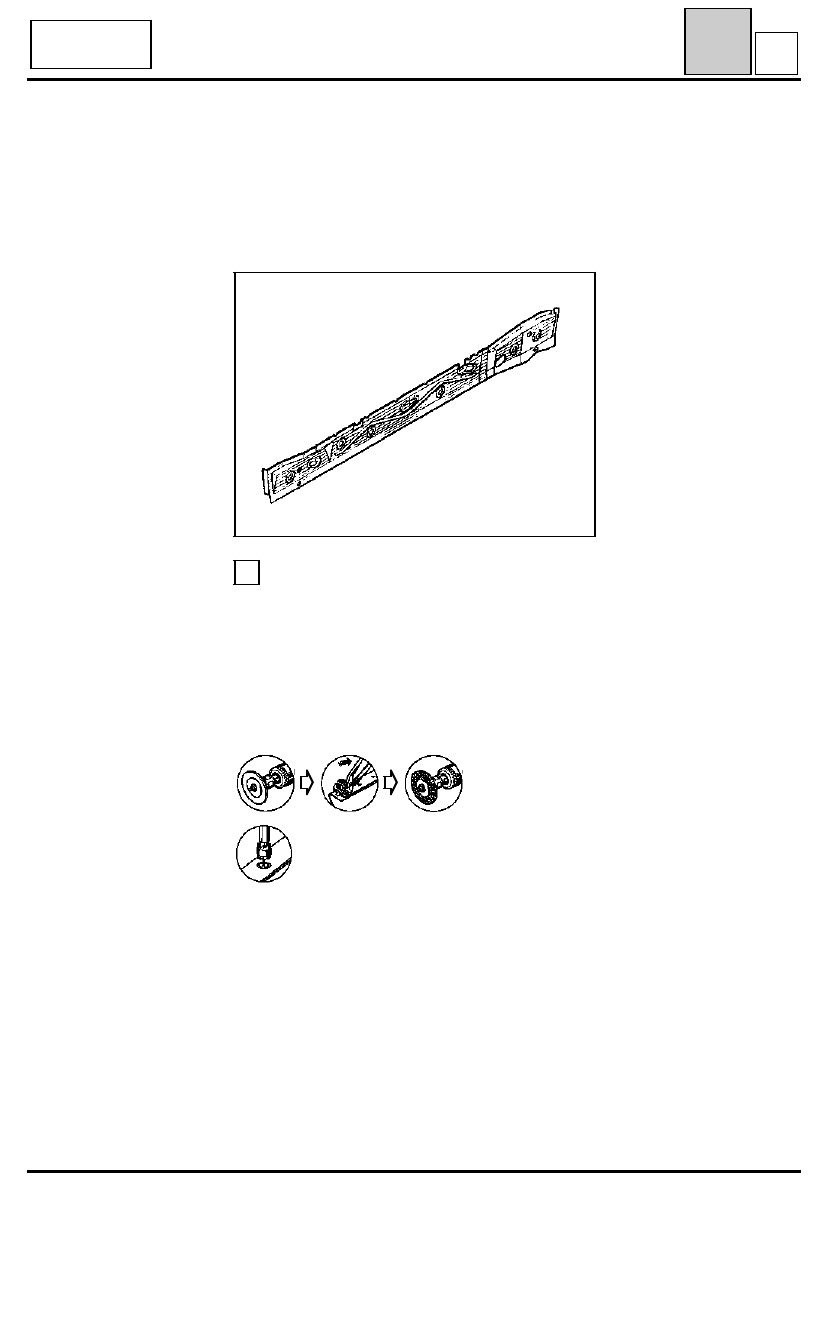

ESTRUCTURA INFERIOR

Parte inferior de larguero lateral

41

O

PRS4106

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

UNION CON PISO, BAJO DE CAJA Y REFUERZO
DE BAJO DE CAJA

1

Espesor de las chapas (mm)

Larguero lateral

1,5

Bajo de caja

1,5

Refuerzo de bajo de caja

1,5

Desgrapado

42 puntos en el piso de soldadura eléctrica.
22 puntos en el bajo de caja.

20 cordones de soldadura MAG de 20 mm.
2 cordones de 40 mm.

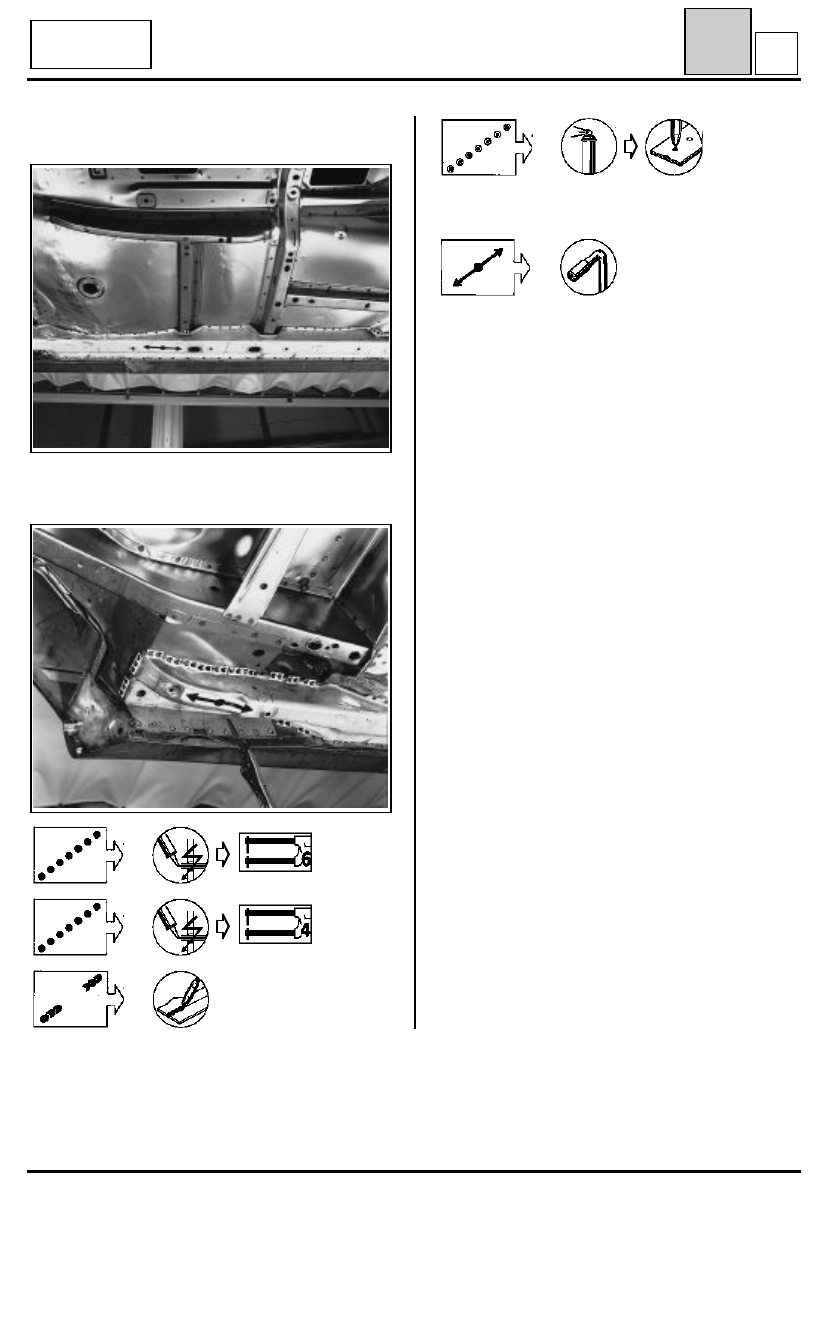

Photo page 41-1

Soldadura

Parte delantera :

D53

Cabrio

41-23

ESTRUCTURA INFERIOR

Parte inferior de larguero lateral

41

O

D53

Cabrio

Parte central :

Parte trasera :

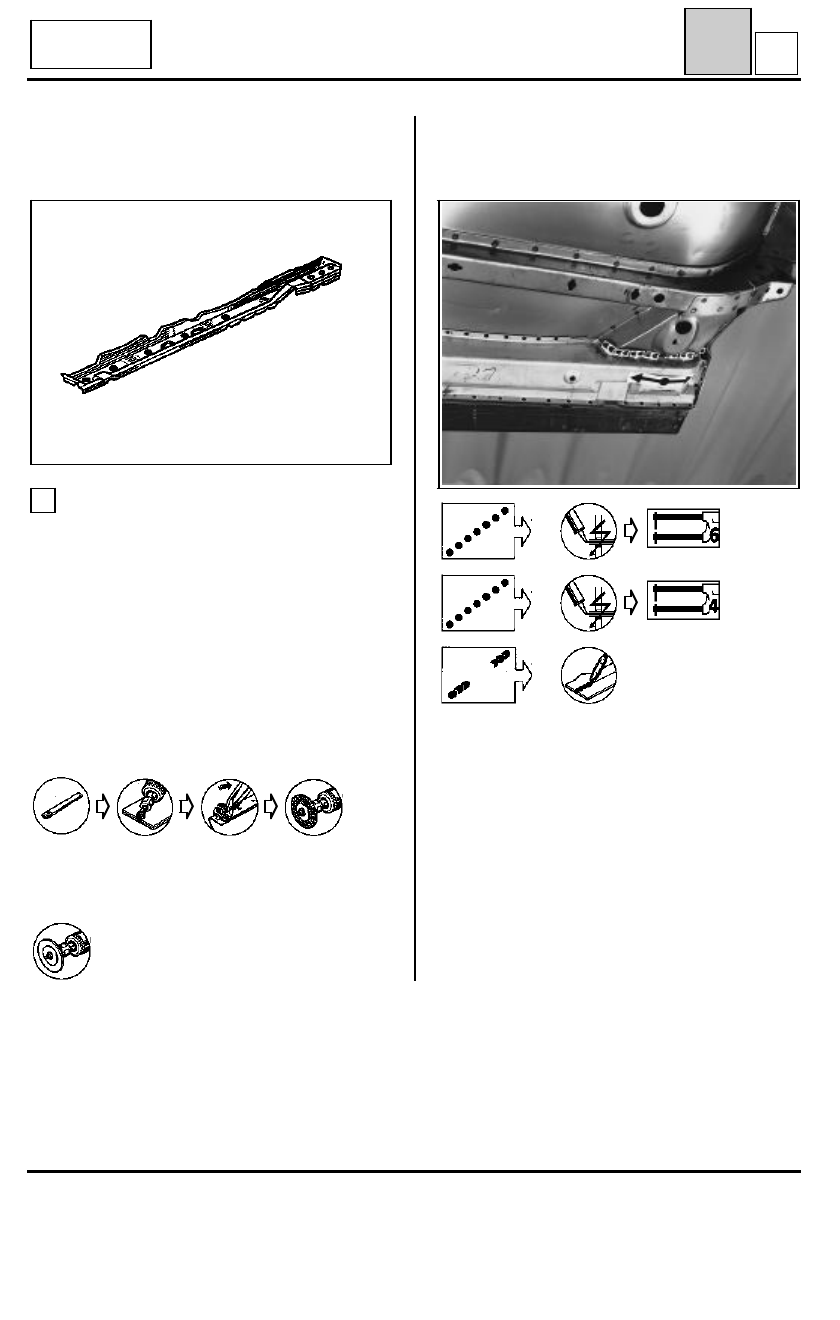

Photo page 41-2

Photo page 41-2

Ø D = 8 mm

Tras la pintura y antes del guarnecido, efectuar el
tratamiento de protección de los cuerpos huecos.

41-24

ESTRUCTURA INFERIOR

Separador lateral inferior

41

P

PRS4107

D53

Cabrio

Esta pieza sólo puede ser sustituida tras la
extracción de la parte inferior de larguero lateral.

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

UNION CON PISO Y PARTE INFERIOR DE
LARGUERO LATERAL

1

Espesor de las chapas (mm)

Separador

1,5

Parte inferior de larguero

1,5

Piso

0,88

Desgrapado

10 cordones MAG de 20 mm.

Soldadura

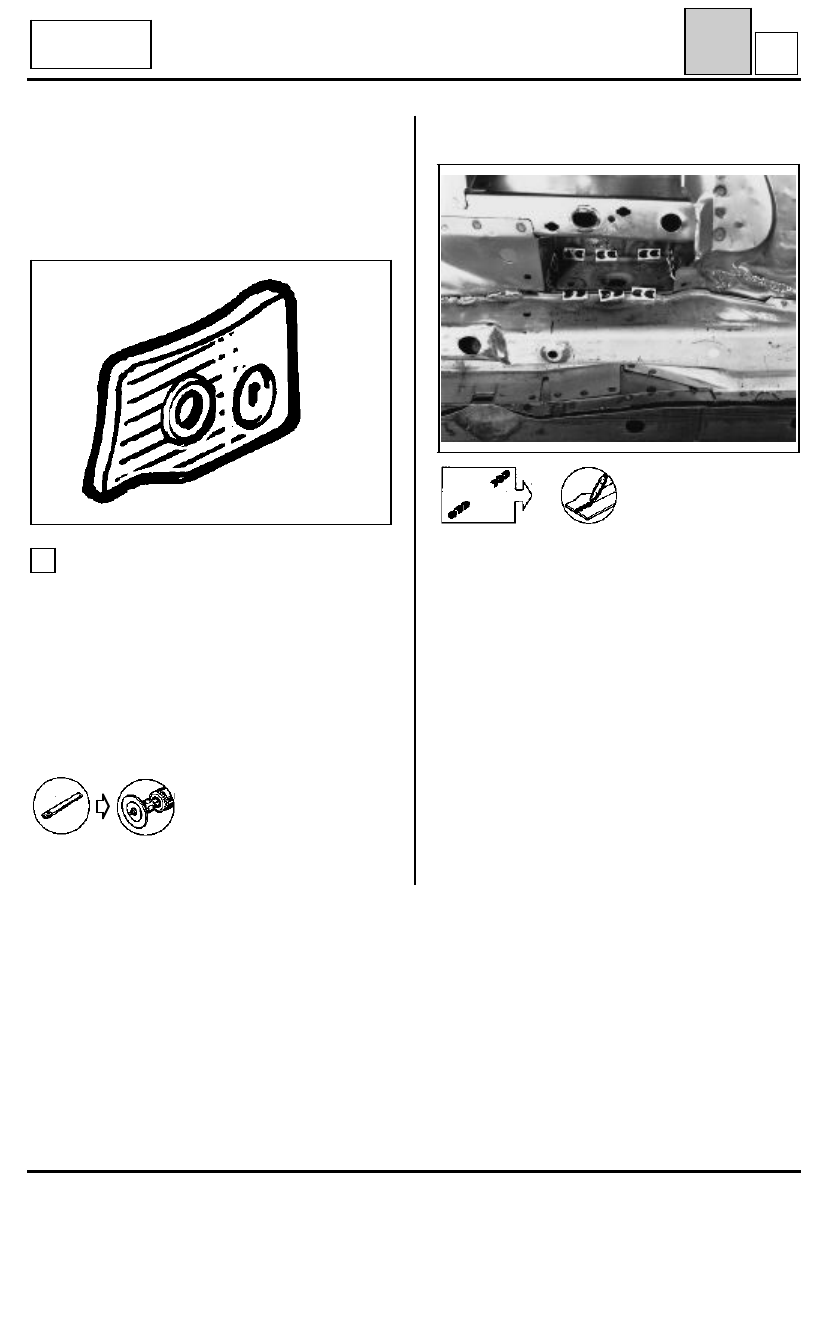

Photo page 41-3

Tras la pintura y antes del guarnecido, efectuar el
tratamiento de protección de los cuerpos huecos.

41-25

ESTRUCTURA INFERIOR

Tensor de cierre del bajo de caja

41

Q

PRS4108

D53

Cabrio

Esta operación sólo puede ser efectuada tras la
extracción del bajo de caja ensamblado.

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

UNION CON EL PISO

1

Espesor de las chapas (mm)

Tensor de cierre

1,5

Cierre del bajo de caja

1,5

Desgrapado

41-26
