     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

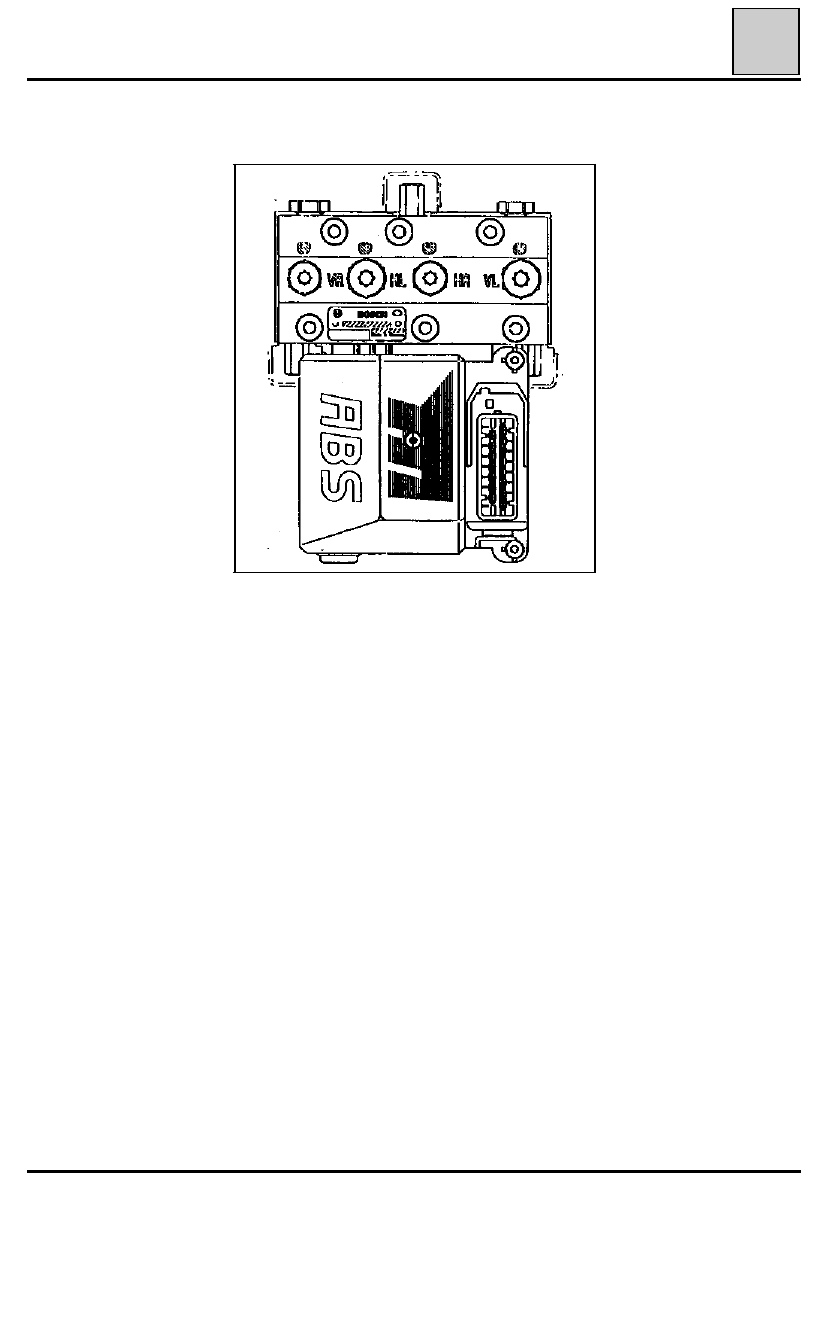

Identificación de las tuberías del grupo hidráulico

VL

: Delantera izquierda

(amarilla)

VR

: Delantera derecha

(verde)

HL

: Trasera izquierda

(azul)

HR

: Trasera derecha

(roja)

Es imperativo, por razones evidentes de seguri-
dad, no intercambiar los conectores de los capta-
dores y las canalizaciones del grupo hidráulico.

DI3893

38-138

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

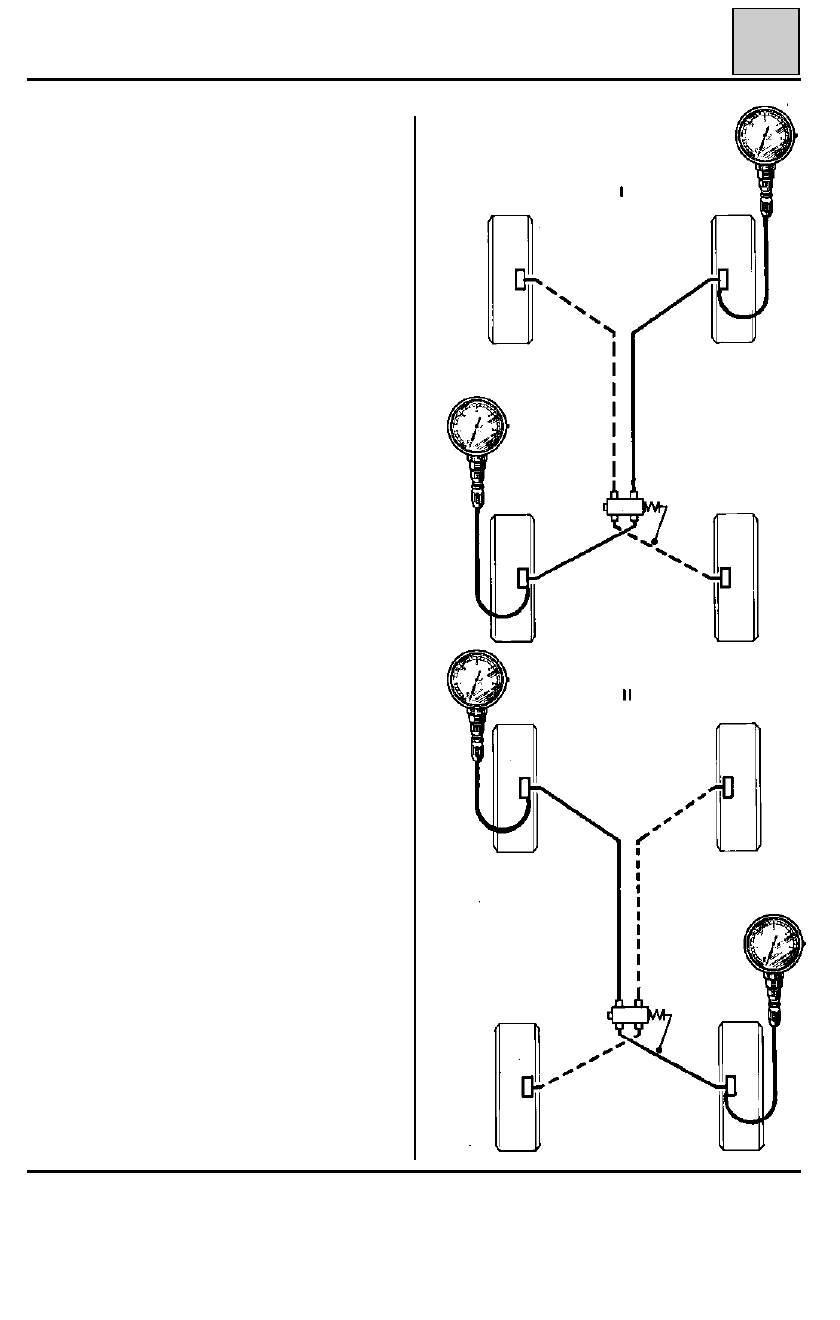

COMPENSADOR

PRINCIPIO DE CONTROL

Estos vehículos están equipados de compensador
de freno en función de la carga. La lectura de la
presión se efectúa en X, por comparación entre la
presión sobre las ruedas traseras y una presión
dada sobre las ruedas delanteras.

Estos compensadores dobles poseen dos cuerpos
totalmentes separados que actúan en X sobre una
rueda delantera y una rueda trasera.

Es imperativo controlar los dos circuitos :

- I : delantero derecho/trasero izquierdo
- II : delantero izquierdo/trasero derecho

En los compensadores dependientes de la carga,
el reglaje permite ajustar la presión trasera en
función de la presión delantera.

El reglaje actúa simultáneamente sobre los dos
cuerpos. En caso de presión incorrecta en uno solo
de los dos cuerpos, sustituir el compensador.

85925S

38-139

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bosch

38

Tipo vehículo

Todos tipos con compensador fijo
integrado al cilindro de rueda

Presión de control (bares)

Adelante

Atras

60

100

Lleno

Estado de llenado

del depósito

(conductor a bordo)

B, C, L

533
53C
53Y
534
53J
53K

3, 4, 5

34

+0

  - 4

40

+0

  - 8

B, C, L

53T
53V
53Z

53A
53B
53F

53F
538
53K
53T
53Z

B, C, L, S

3, 4, 5

53C
53D
53H

Con ABS
(después
del 05/92)

Con ABS

Con ABS

Sin ABS
(después
del 11/94)

Sin ABS
(después
del 11/94)

90966S1

38-140

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bosch

38

Tipo vehículo

Presión de control (bares)

Adelante

Atras

100

100

Lleno

Estado de llenado

del depósito

(conductor a bordo)

B, C, L

53A
535
53B
538

3, 4, 5

47

+0

  - 8

52

+0

  - 8

B, C, L

53F

53C
53D
53H

53F
538
53K
53T
53Z

B, C, L, S

3, 4, 5

53C
53D
53H

Con ABS

Con ABS
(después
del 05/92)

Con ABS

Sin ABS
(después
del 11/94)

Sin ABS
(después
del 11/94)

90966S1

B, C, L, D

539
53D

(antes del
05/92)

D53D (después del 05/92
853C

100

49

+0

  - 8
