Renault 19. Manual - parte 118

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

DI96913

38-126

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

94716R

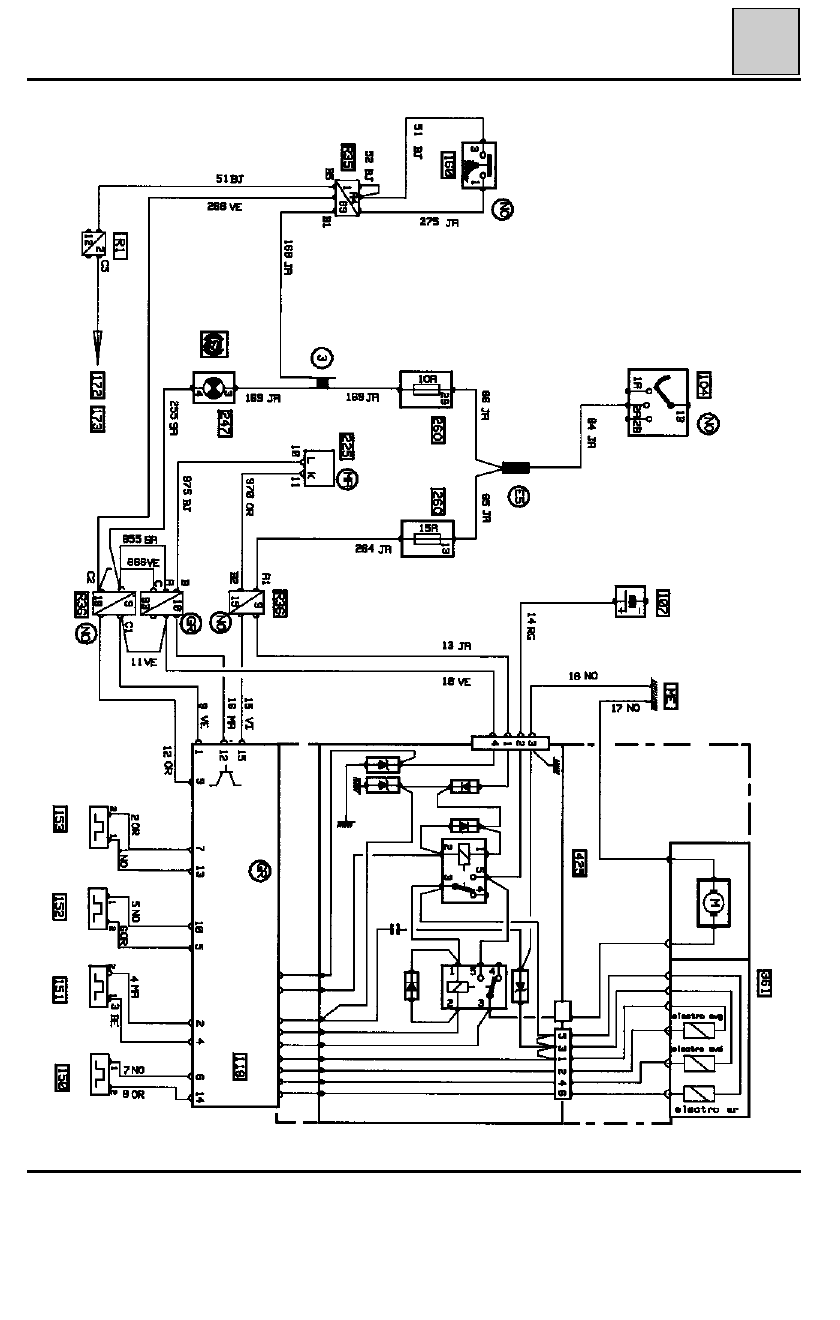

NOMENCLATURA ESQUEMA ELECTRICO

Organos :
104

Contactor de arranque

107

Batería

118

Calculador ABS

150

Captador rueda trasera derecha

151

Captador rueda trasera izquierda

152

Captador rueda delantera derecha

153

Captador rueda delantera izquierda

160

Contactor de stop

172

Luz trasera derecha

173

Luz trasera izquierda

225

Toma de diagnóstico

247

Cuadro de instrumentos

260

Caja de fusibles

361

Grupo hidráulico "ABS"

425

Pletina ABS

Empalmes :
R1

Tablero de bordo /trasero derecho

R35

Tablero de bordo/pedalier

R36

ABS / tablero de bordo (gris y negro)

Masa :
ME

Masa carrocería

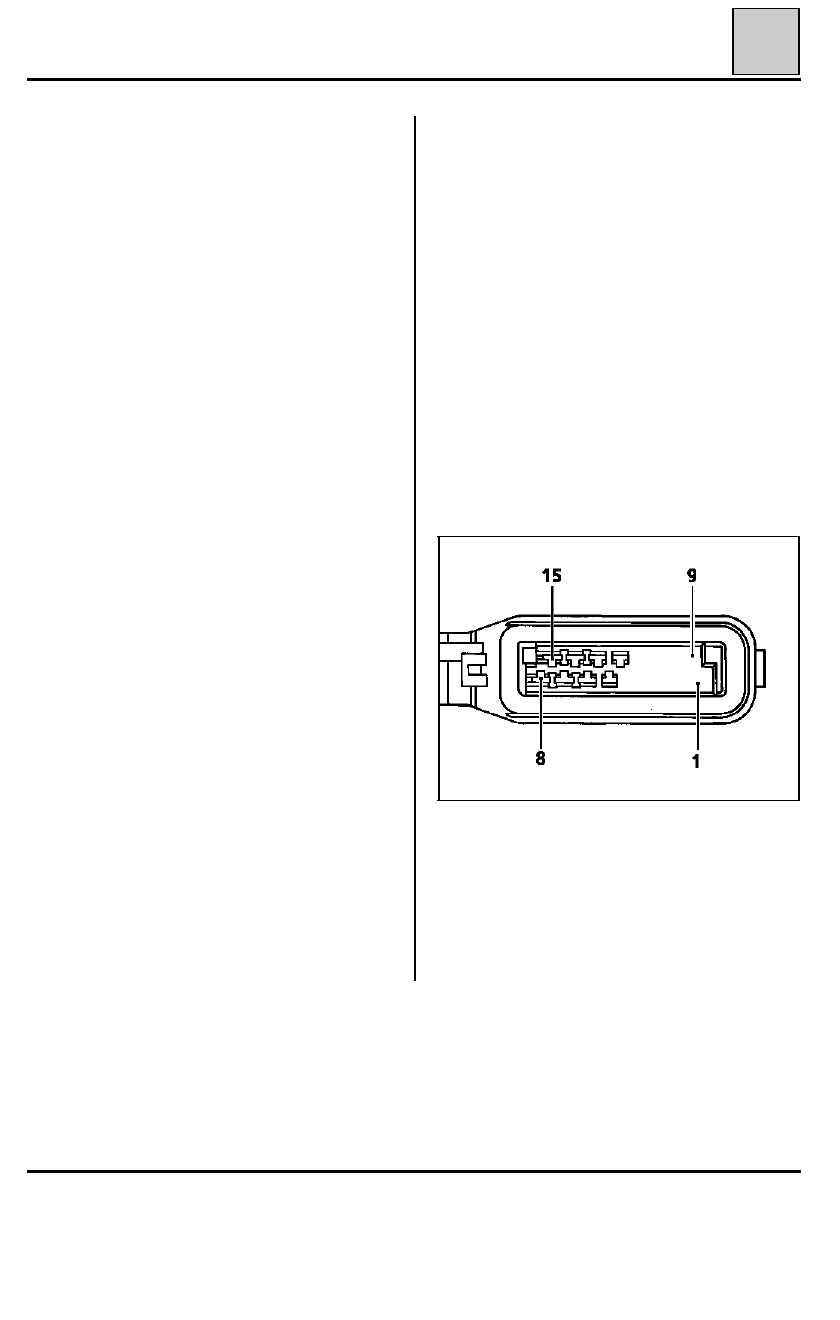

Afectación de las clavijas del conector de 15 vías
del calculador

1

Testigo ABS

2

Masa captador trasero izquierdo

3

-

4

Señal captador trasero izquierdo

5

Masa captador delantero derecho

6

Señal captador trasero derecho

7

Masa captador delantero izquierdo

8

-

9

Contactor de stop

10

Señal captador delantero derecho

11

-

12

Línea de diagnóstico L

13

Señal captador delantero izquierdo

14

Masa captador trasero derecho

15

Línea de diagnóstico K

Resistencia de las bobinas de las electroválvulas :

aproximadamente 1,2

Ω

Resistencia de los captadores (a 20

°

C) :

aproximadamente 1,2 k

Ω

OBSERVACION :



No desconectar nunca el calculador cuando el
circuito esté bajo tensión.
Los controles de masas y resistencias se efectuarán
con la batería desconectada.

38-127

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

96956R

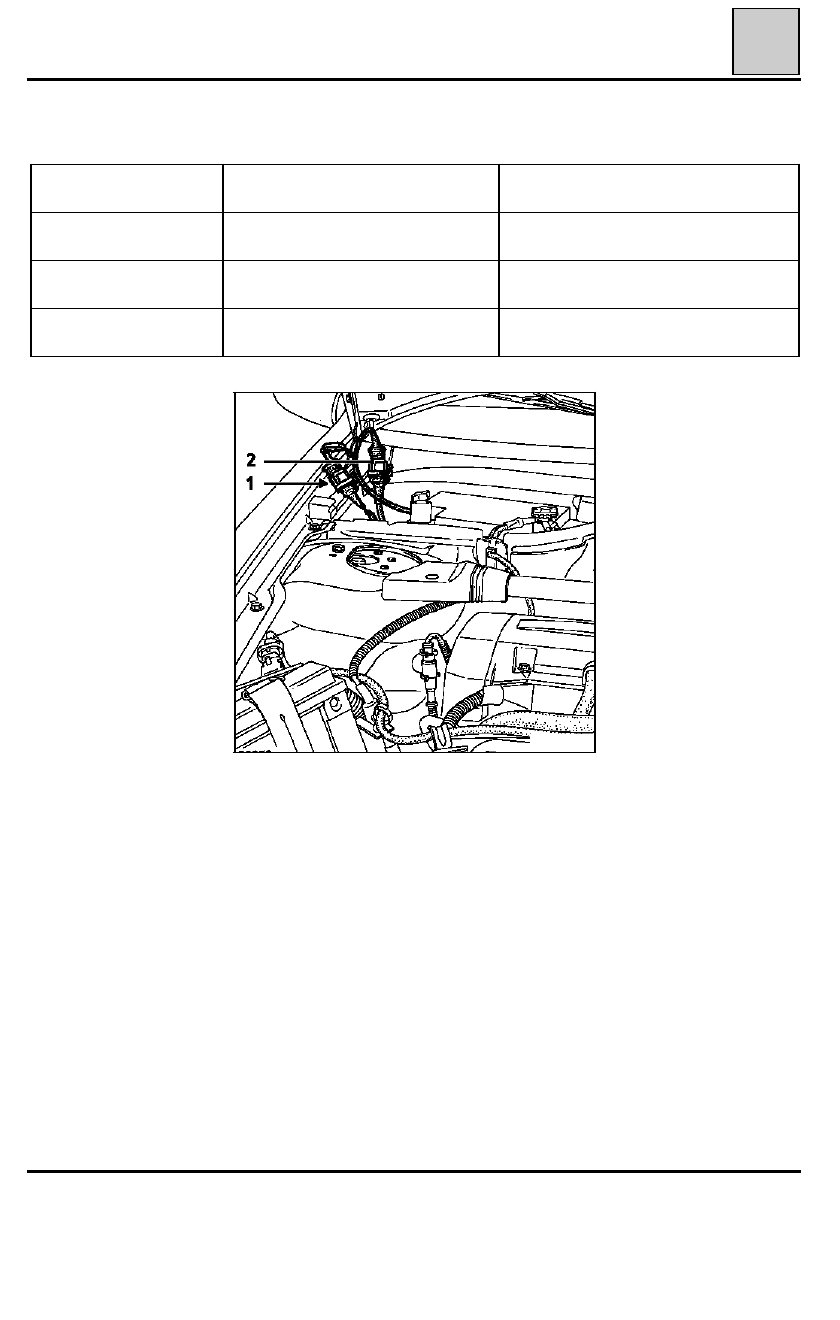

CONECTORES

Empalme

Designación

Implantación vehículo

R36 negro (2)

R36 gris (1)

ABS/tablero de bordo

Al lado de la batería (ver ilustración
adjunta)

Tablero bordo/pedalier

R35 negro

Pie de caja delantero izdo habitáculo

Tablero bordo/trasero derecho

R1 marrón

Pie de caja delantero dcho habitáculo

38-128

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas Bosch

38

88113S

94640R

DI3892

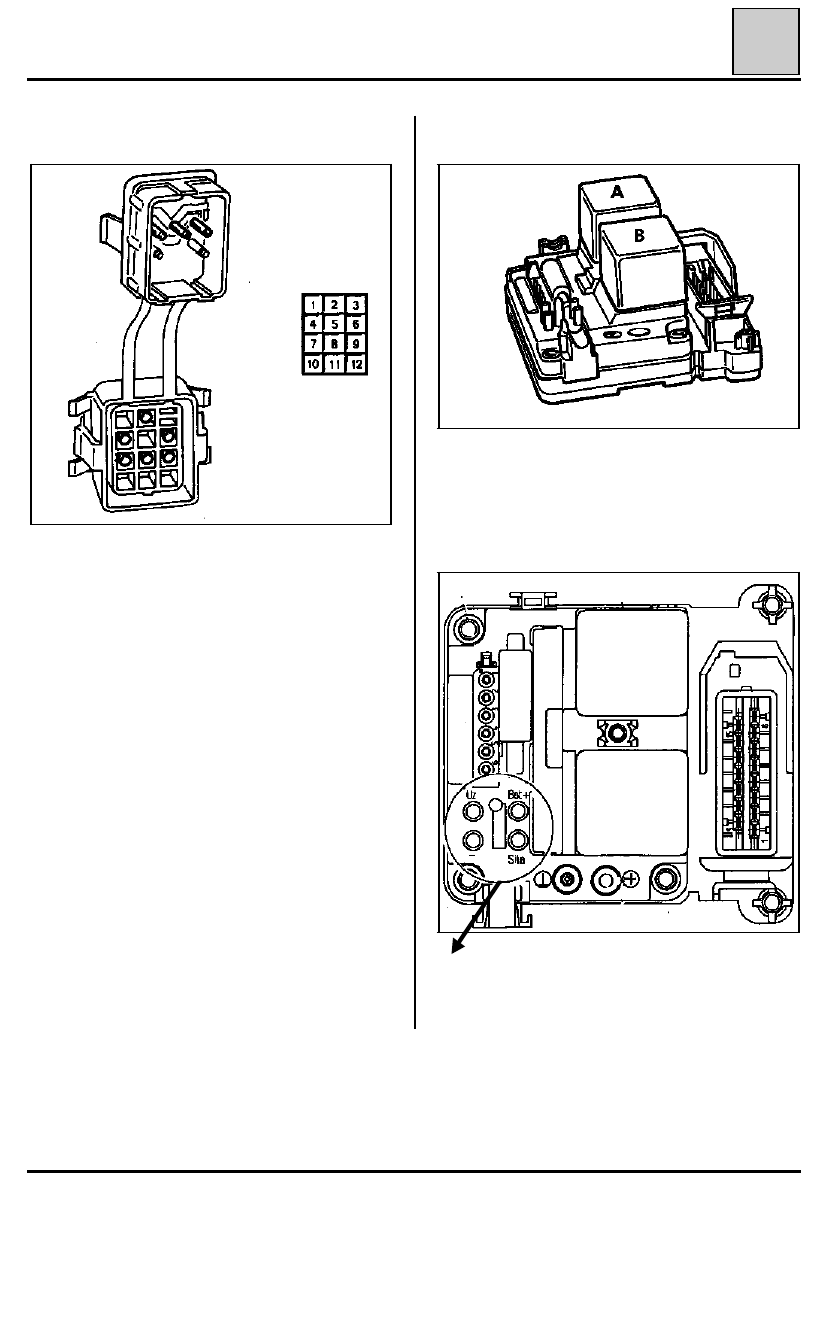

Afectación de los bornes de la toma diagnóstico

Posición de los relés en la pletina del calculador

1

Unión diagnóstico

T.A. A4

2

Masa

3

Posicionador mecánico

4

No utilizado

5

No utilizado

6

+ 12 voltios después de contacto

7

Información de diagnóstico

T.A. M

8

Hacia testigo fallo electrónico

9

Información diagnóstico inyección

10

Línea de diagnóstico "L" (ABS)

11

Línea de diagnóstico "K" (ABS)

A

Relé electroválvulas

B

Relé motor/bomba

Conector de 4 vías (361) en pletina calculador

1

+ Después de contacto (UZ)

2

+ Antes de contacto (Bat +)

3

Masa (-)

4

Testigo ABS (Sila)

38-129
