Renault 19. Manual - parte 75

86111G

86 112

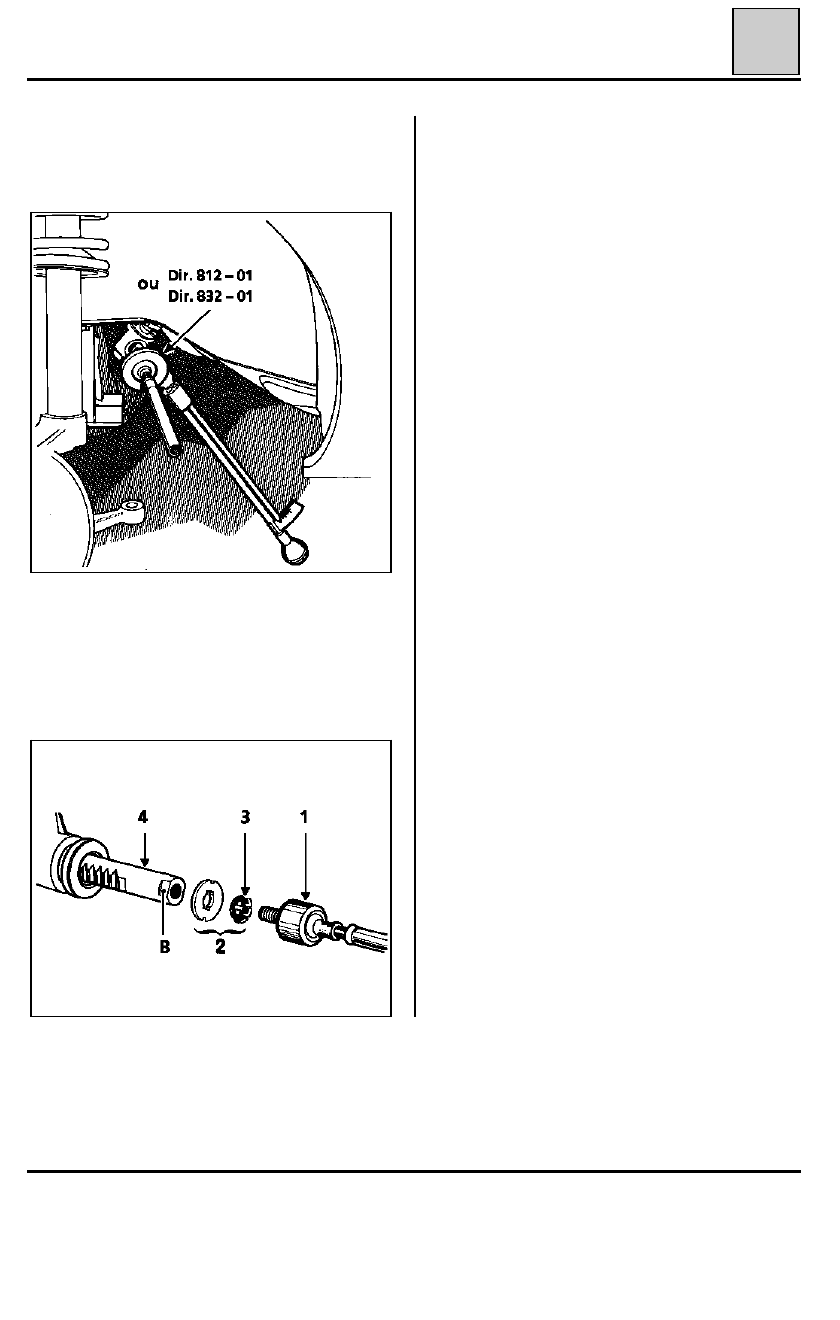

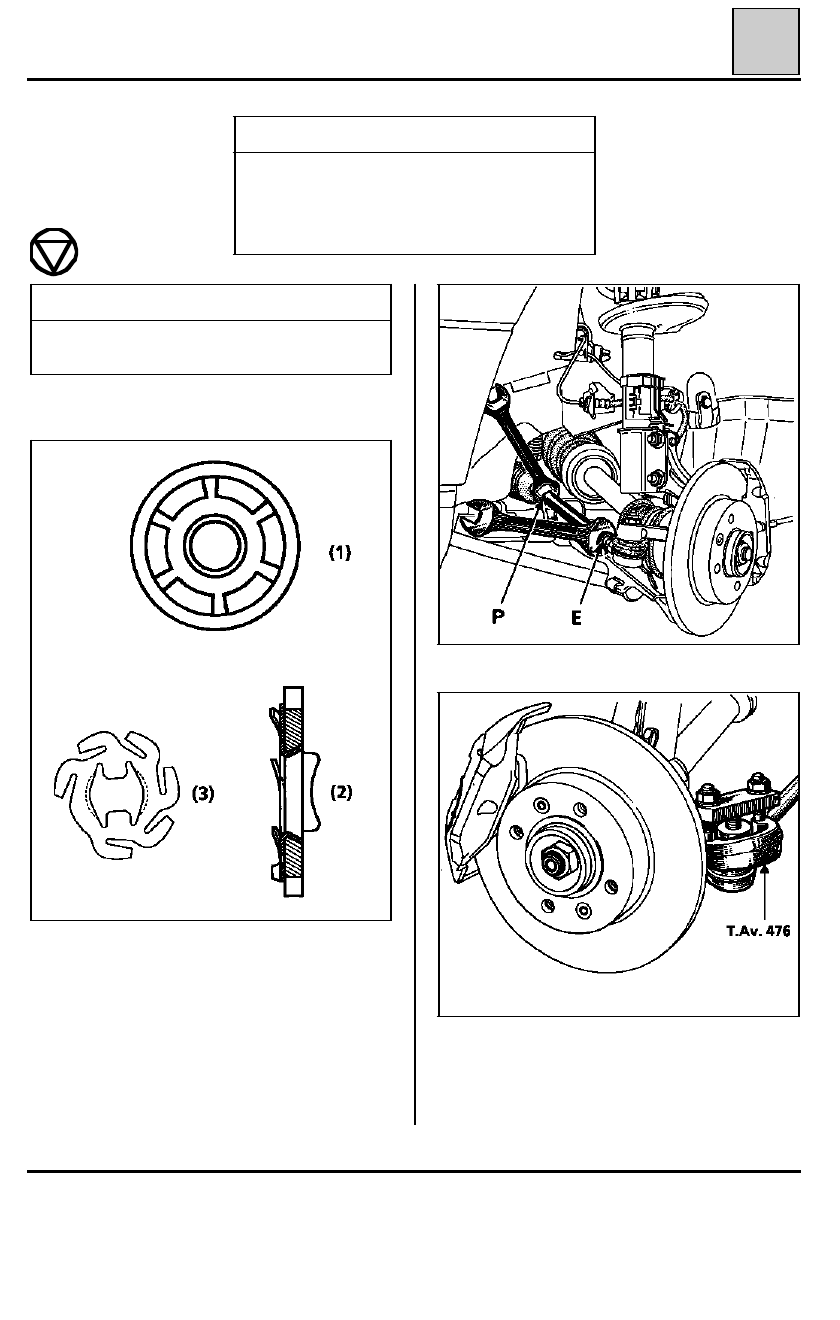

CONJUNTO DIRECCION

Rótula axial

Rótula axial con freno plano

UTILLAJE ESPECIALIZADO INDISPENSABLE

PARES DE APRIETE (en daN.m)

Tuercas de rótula

3,5

Rótula axial

5

Dir.

812 -01

Llaves para el apriete de las

ó

rótulas axiales

Dir.

832 -01

T.Av.

476

Extractor de rótulas

Extraer :
-

la caja rótula, contando el número de vueltas
de rosca dadas, con el fin de pre-reglar el pa-
ralelismo en la reposición,

-

el fuelle de la cremallera.

EXTRACCION ROTULA :

 sustituir sistemáticamente

el conjunto (2); si el dentado de la rótula no está
deteriorado se puede volver a utilizar.

EXTRACCION

Desbloquear la contra tuerca (E), sujetando la ró-
tula axial con una llave plana en  (P).

Desconectar la rótula de dirección, útil T.Av. 476.

36

90145R

85965R

86 114

36-1

CONJUNTO DIRECCION

Rótula axial

REPOSICION

Montar sobre la cremallera (4) :
- el conjunto arandela-tope de retención (2),
- la rótula axial (1) cuya rosca habrá sido untada

previamente con

 LOCTITE FRENBLOC

.

36

82367R1

83510-1R2

Desbloquear la rótula axial con la llave Dir. 812-01
ó Dir. 832-01 sujetando la arandela de tope (2)
con una llave de garras para evitar que gire la cre-
mallera.

NOTA :

 antes de apretar la rótula con la llave Dir.

812-01

 ó Dir. 832-01, verificar que las lengüetas de

las arandelas de retención (2) coincidan con los re-
bajes planos (B) de la cremallera.

Montar el fuelle y su abrazadera.

Atornillar la rótula en el casquillo dando el mismo
número de vueltas contadas al desmontar.

Conectar la bieleta al porta-manguetas.

Verificar y reglar si es necesario el paralelismo,
después bloquear la contra-tuerca del casquillo.

36-2

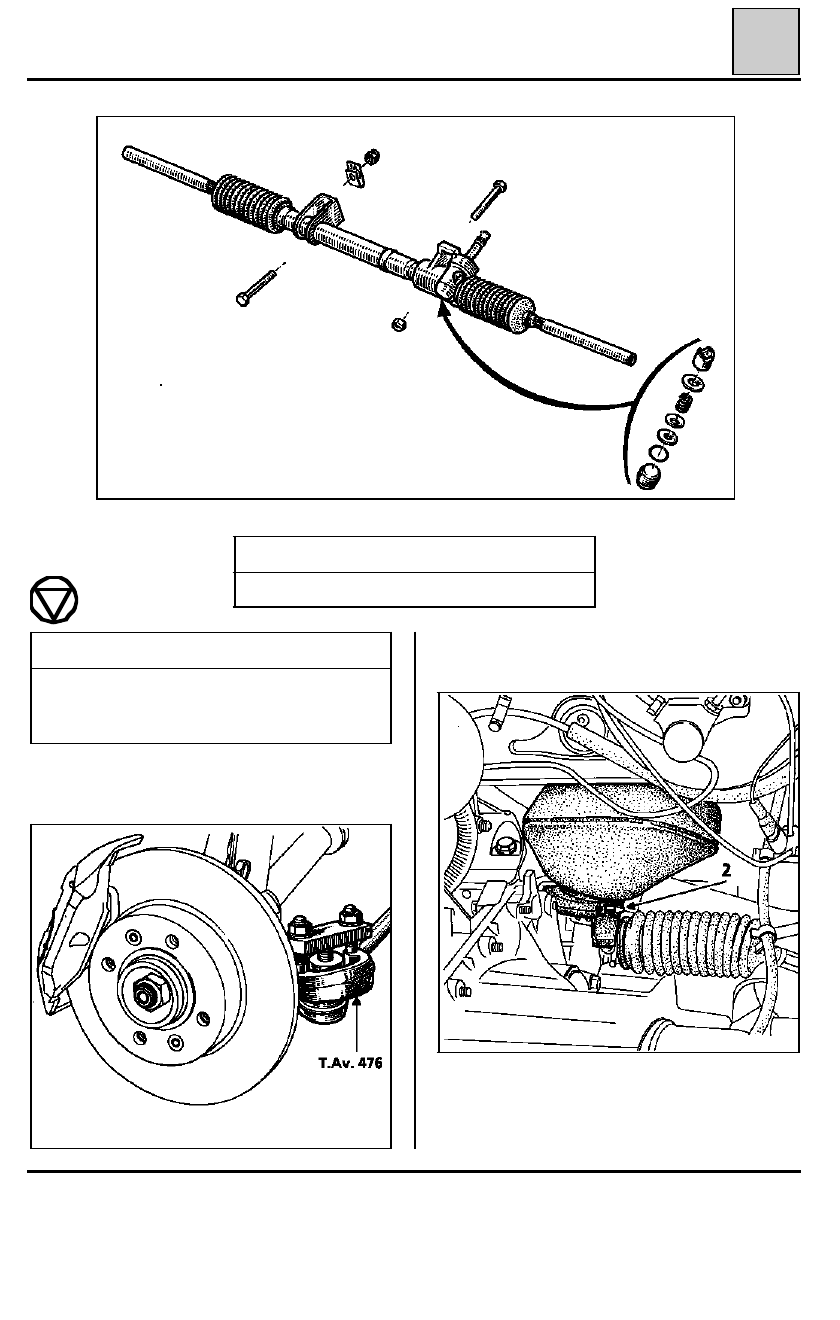

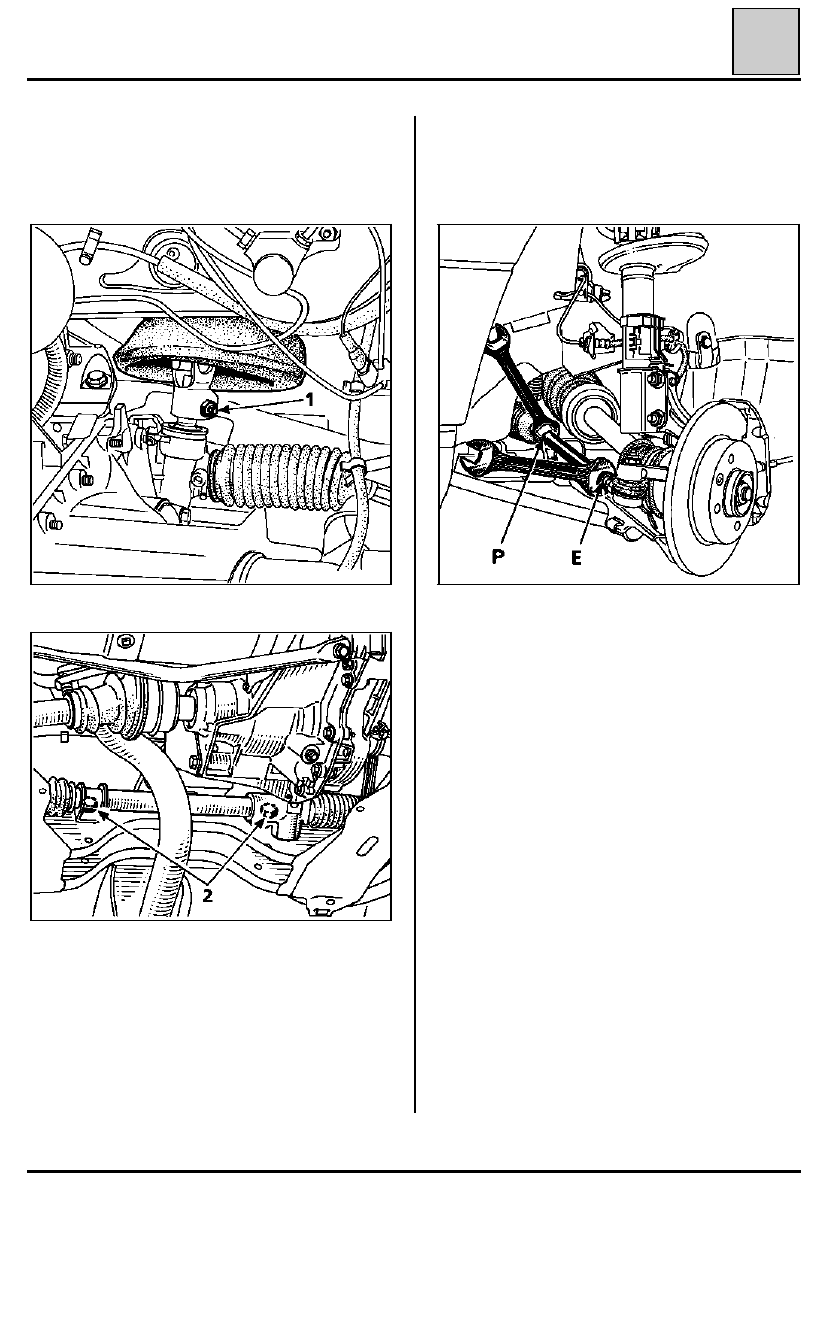

CONJUNTO DIRECCION

Caja de dirección manual

Cortar la abrazadera (2) de sujeción del protector
de goma.

EXTRACCION

Desconectar las rótulas mediante el útil T.Av. 476

UTILLAJE ESPECIALIZADO INDISPENSABLE

PARES DE APRIETE (en daN.m)

Tuercas de rótula de dirección

3,5

Rótula axial

5

Bulones de fijación de la caja de dirección

5

T.Av. 476

Extractor de rótulas

36

DI3602

85965R

92215R1

36-3

CONJUNTO DIRECCION

Caja de dirección manual

Empujar al protector hacia el salpicadero y
después extraer :
-

el tornillo de leva (1) de la pinza abatible,

Para ello :
- desbloquear la contra-tuerca (E) sujetando la

rótula axial con una llave plana en (P),

- aflojar las cajas rótulas contando el número de

vueltas de rosca efectuadas.

REPOSICION

Proceder en sentido inverso a la extracción.

En caso de una dirección nueva, colocar las cajas
rótulas en la posición marcada al desmontar.

Montar el conjunto caja más bielas en el vehículo.

Posicionar la pinza abatible y apretar el tornillo de
leva.

Colocar el protector de goma y fijarlo con una
abrazadera de plástico nueva.

Controlar el paralelismo.

-

los dos bulones (2),

36

92216R

90145R

85879R

- la caja de dirección.

No aflojar nunca las rótulas axiales de la cremalle-
ra, excepto para sustituirlas.

En caso de una sustitución de la caja de dirección,
será necesario recuperar las cajas rótula del lado
porta-manguetas.

36-4
