ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

EXTRACCION

La sustitución de las zapatas debe ser efectuada
por tren completo, no montar nunca zapatas de
marcas y calidades diferentes.

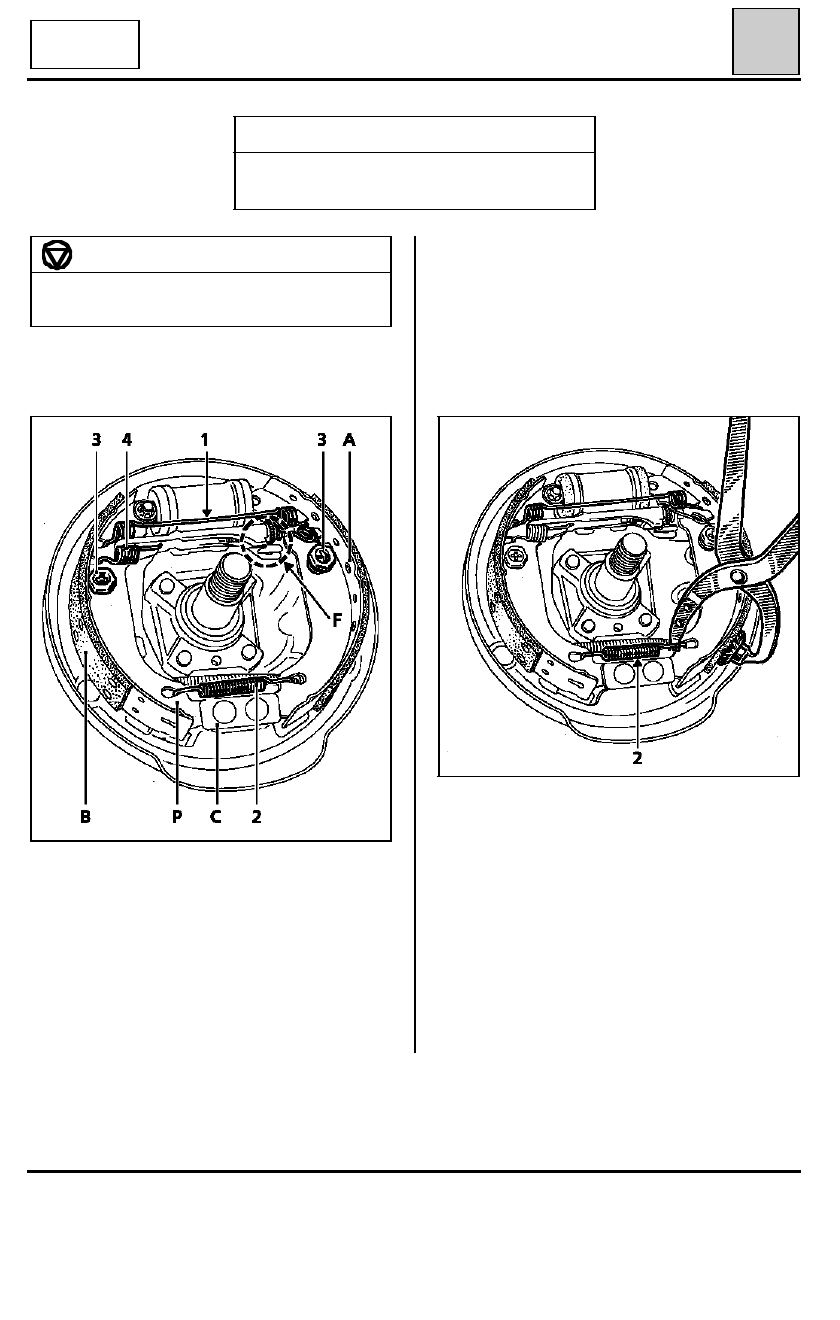

Extraer el muelle inferior (2) con una pinza para
zapatas de freno.

UTILLAJE ESPECIALIZADO INDISPENSABLE

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

9

Tuercas del buje

16

Composición del freno

BENDIX 180 x 40 RAI

(Recuperación Automática Incremental).

A

Zapata primaria

B

Zapata secundaria

C

Punto fijo

P

Pie de la zapata de freno

F

RAI

1

Muelle de recuperación superior

2

Muelle de recuperación inferior (del pie)

3

Sujeción lateral

4

Muelle de recuperación de la palanca del
freno de mano

33

90223R

90217-1R

BENDIX

180 X 40

Colocar una pinza sobre los pistones de los cilin-
dros receptores.

33-9

86560-1

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

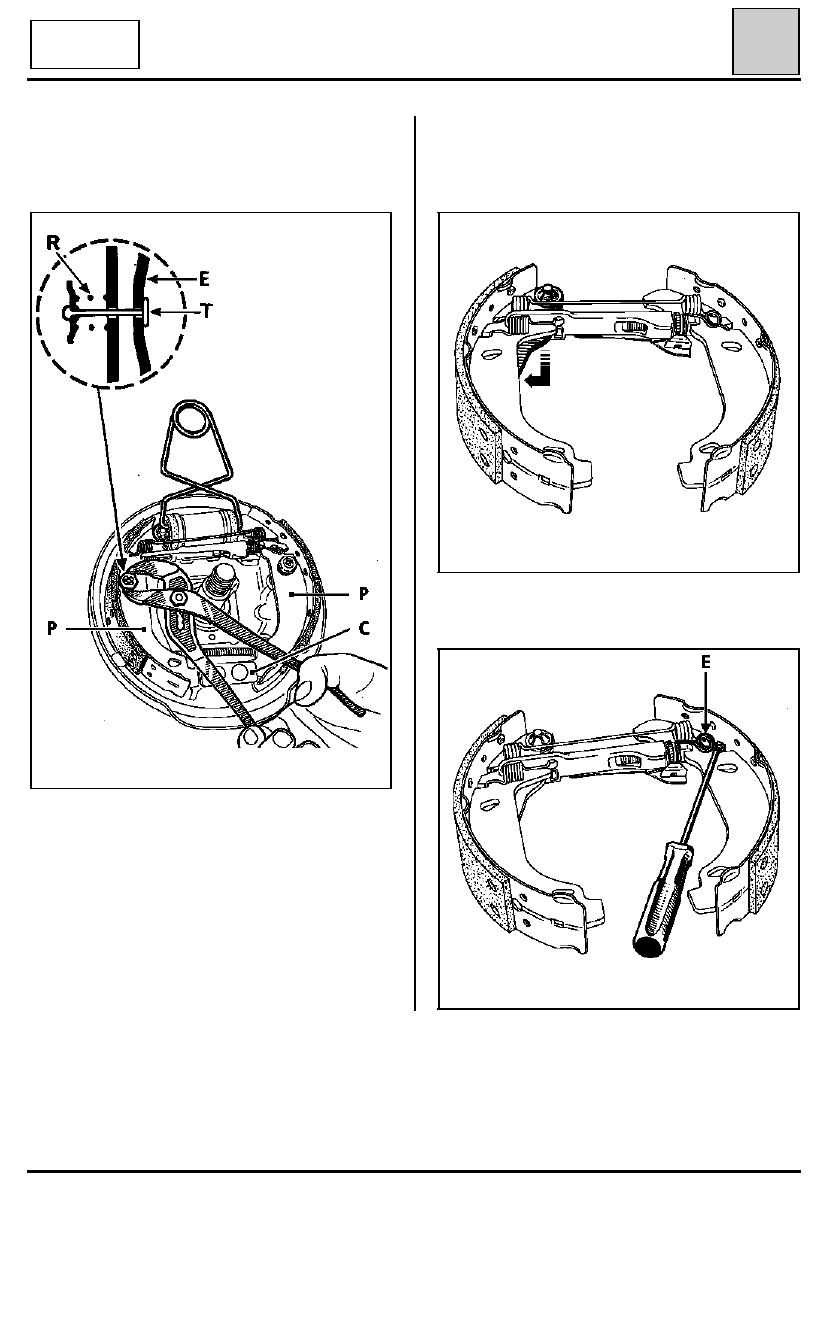

Mediante una pinza multitoma, extraer los mue-
lles (R) de sujeción lateral de las zapatas, mante-
niendo la varilla de unión (T) en contacto con el
plato de freno.

Separar, en el banco, el conjunto RAI y las zapatas.

Desarmar la palanca del freno de mano.

33

90218-1G1

Hacer que pase alternativamente cada pie de la
zapata (P) por encima del punto fijo (C). Apretar
los pies de las zapatas uno contra el otro, para se-
parar los picos al nivel del cilindro de rueda.

Separar el conjunto (RAI y zapatas) del plato de
freno y extraerlo, después de haber soltado el ca-
ble del freno de mano.

93725S

Con un destornillador pequeño, desenganchar la
horquilla (E).

93723R

BENDIX

180 X 40

33-10

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

Para extraer el conjunto RAI, tirar según la flecha
(1) y hacer que pivote según la flecha (2). Extraer
el muelle (4) y la palanca del freno de mano.

33

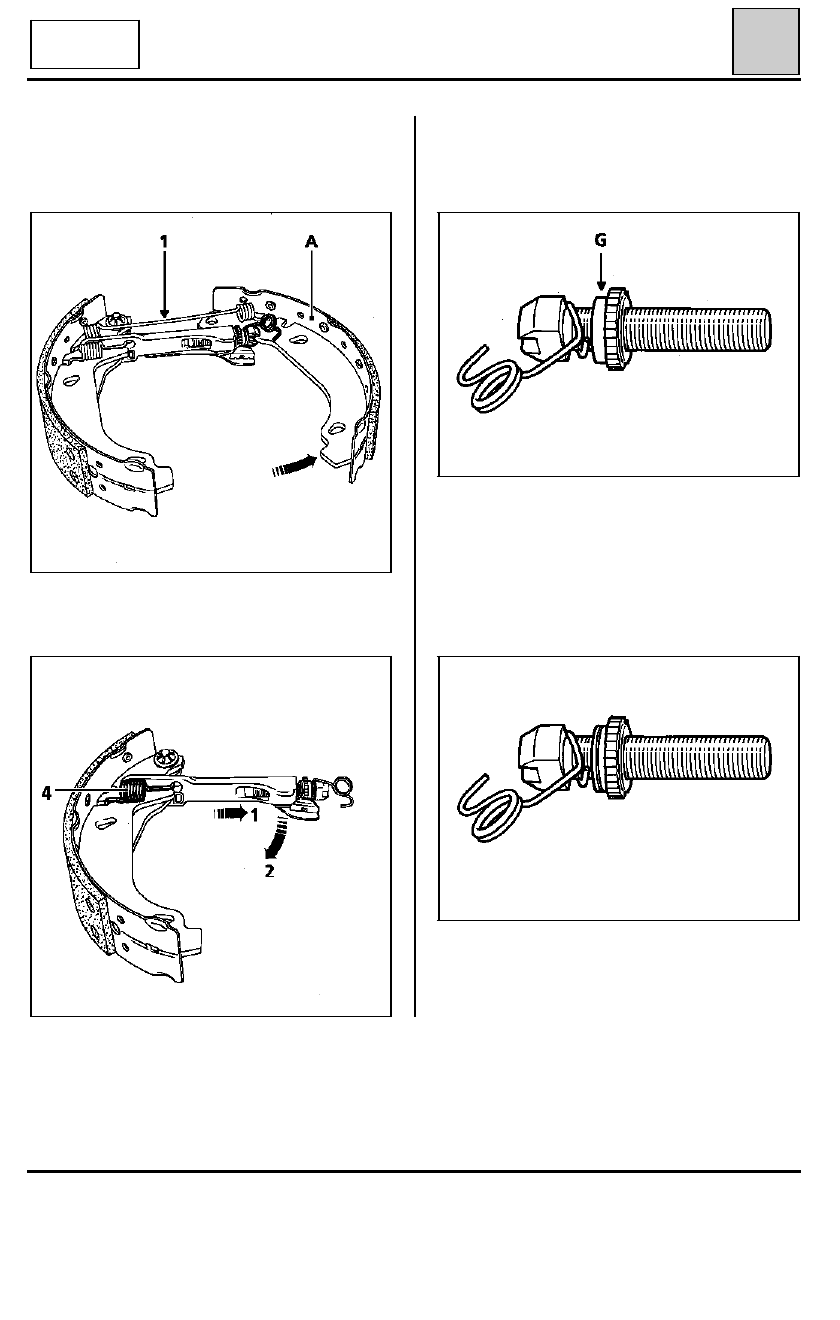

Hacer pivotar la zapata primaria (A), según la fle-
cha, de cara a liberar la cabeza del tornillo de la
RAI. Esto permite la extracción sin esfuerzo del
muelle superior (1).

Identificación y montaje de las piezas que consti-
tuyen la RAI.

Tornillo y tuerca dentada izquierdos

El tornillo es de paso a izquierdas, la tuerca denta-
da tiene una garganta (G) y la horquilla no está
pintada.

Tornillo y tuerca dentada derechos

El tornillo es de paso a derechas, la tuerca dentada
no tiene garganta y la horquilla lleva marcas de
pintura.

BENDIX

180 X 40

93724R

93722R

93717-1R

93717S

33-11

Observar la G (izquierda) en la fundición y la posi-
ción de la escuadra.

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

Conjunto RAI izquierdo

Montaje de la RAI

Asegurarse del correcto posicionamiento del trin-
quete.

1

er

montaje

2

0

montaje

33

BENDIX

180 X 40

93716R

93715R

Observar la D (derecha) en la fundición y la posi-
ción de la escuadra.

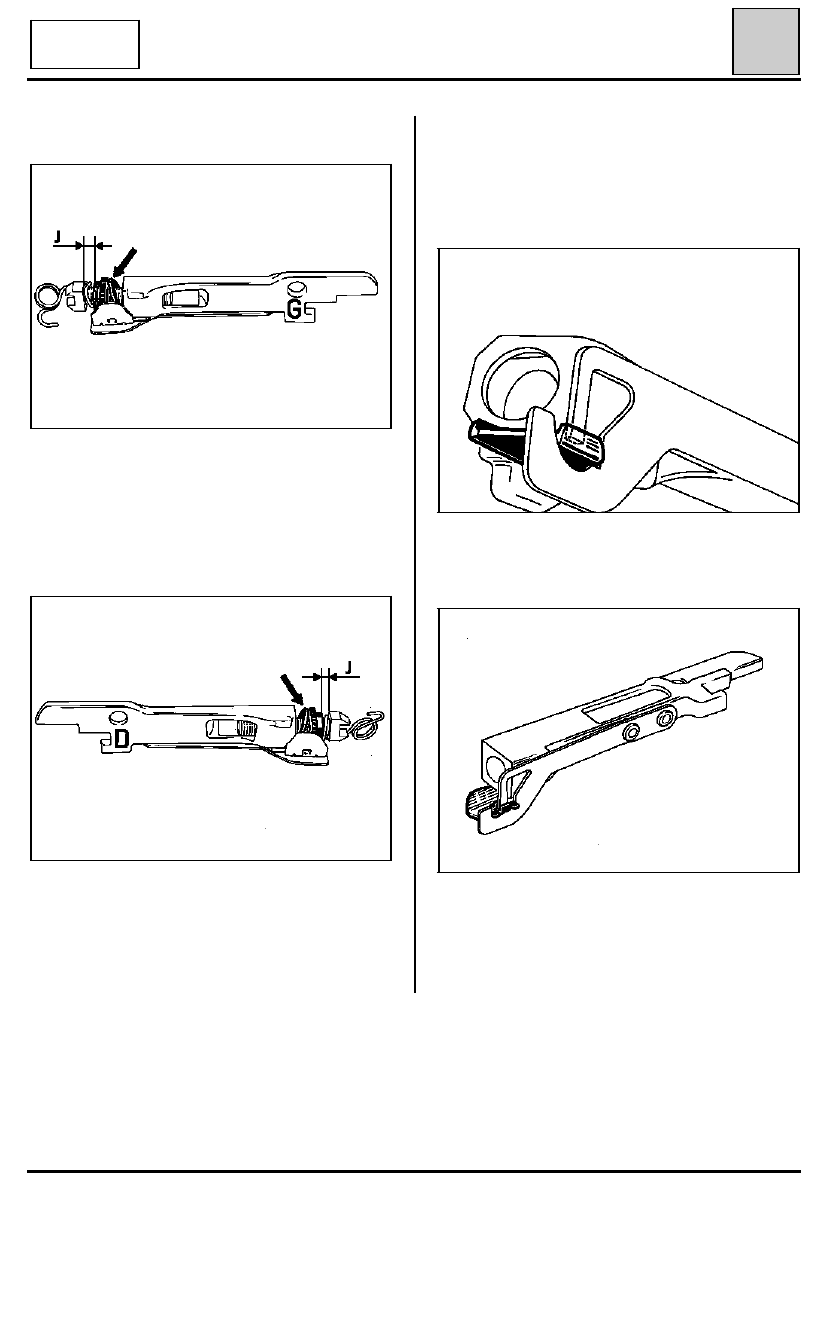

En ambos casos, no hay que pinzar la sujeción de
la horquilla entre la cabeza del tornillo y la tuerca
dentada, dejar un ligero juego lateral (J).

90222S

93714-1S

Colocar la escuadra, cuya parte maciza debe estar
entre la lámina y la bieleta.

Conjunto RAI derecho
