TRANSMISIONES

Fuelle rodamiento

Extraer el conjunto fuelle y rodamiento de la mis-
ma manera que para el trieje.

29

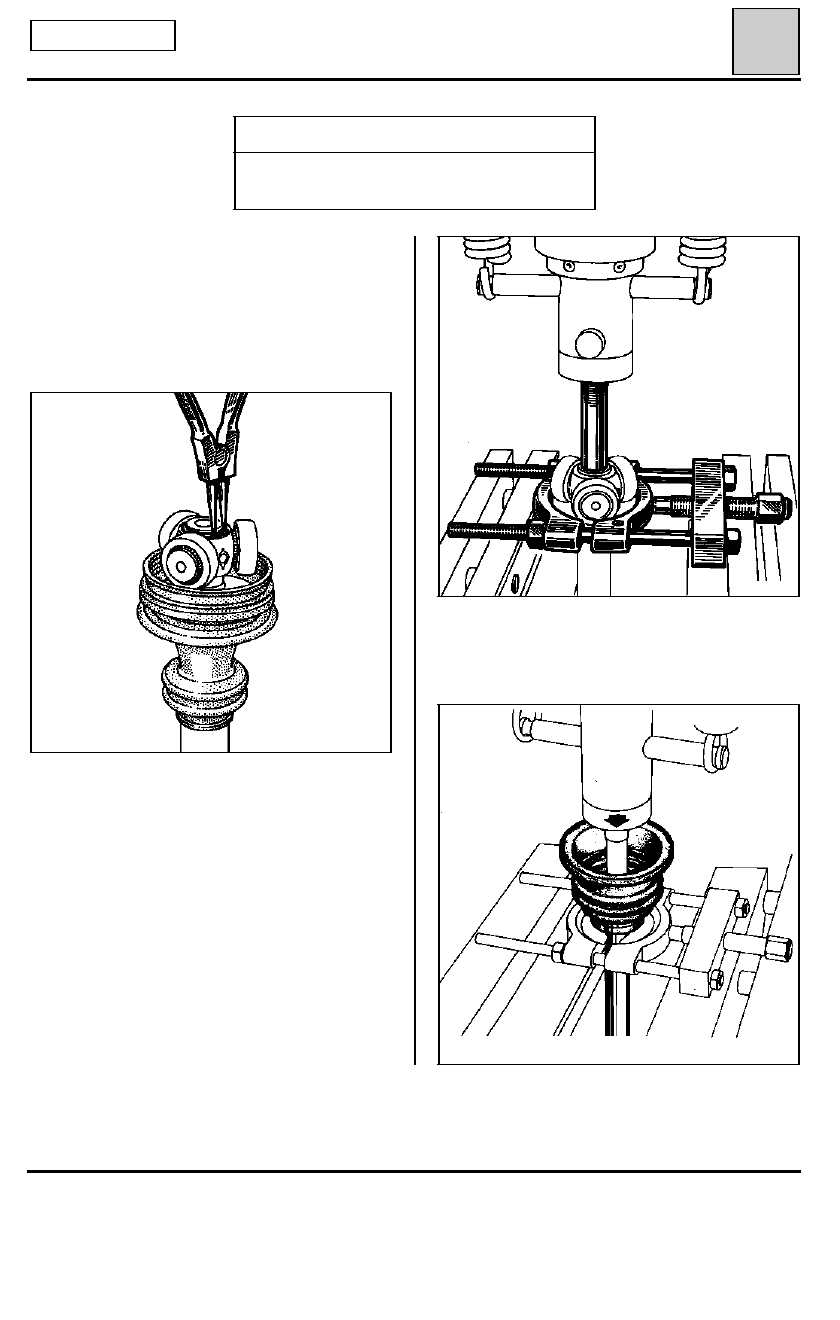

EXTRACCION

No utilizar nunca disolvente para la limpieza de
las piezas constitutivas.

Según el montaje, extraer el circlip.

90388S

Junta GI 69

UTILLAJE ESPECIALIZADO INDISPENSABLE

T.Av. 944

Mandril de montaje del roda-

miento sobre el árbol

90387S

Con la prensa, extraer el trieje tomando apoyo en
un extractor.

85933S

29-26

TRANSMISIONES

Fuelle rodamiento

29

REPOSICION

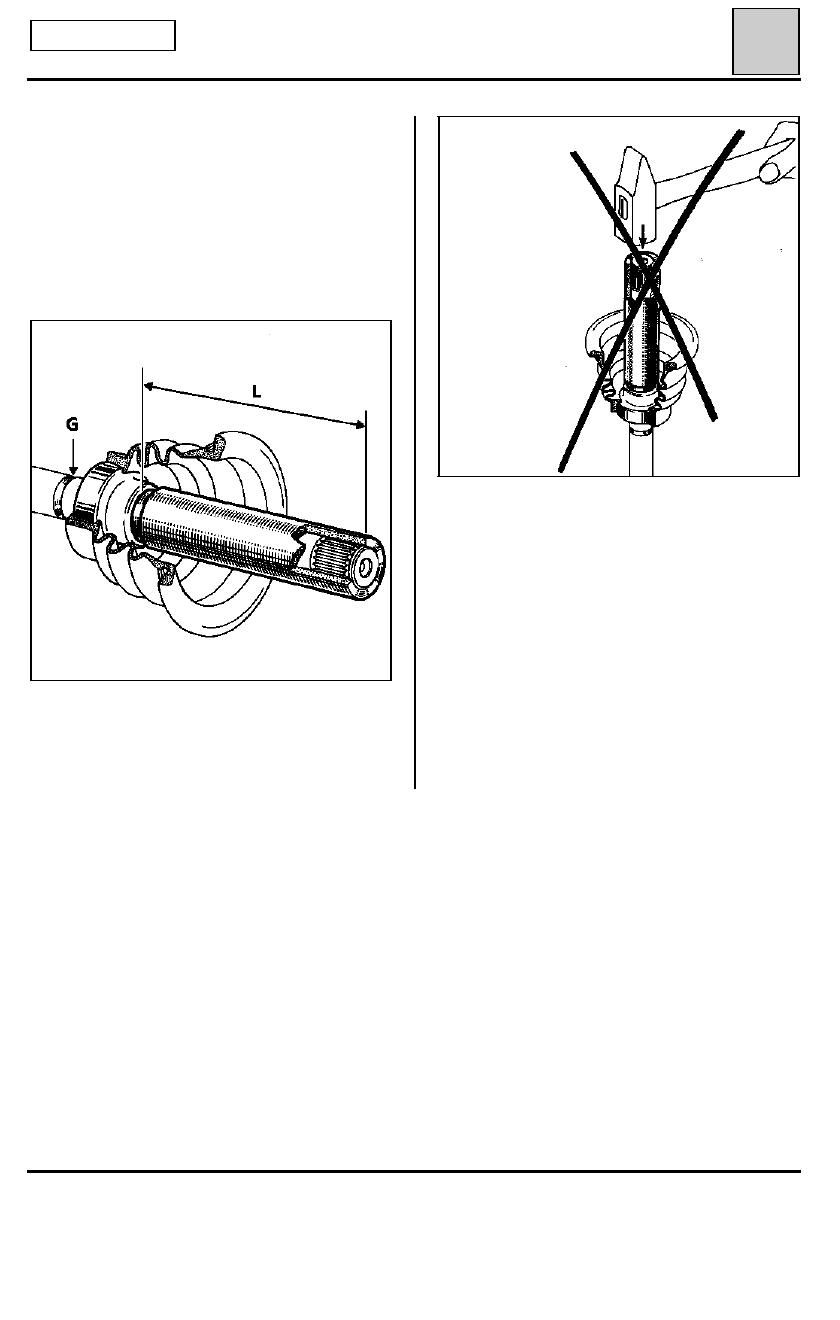

Para estar posicionado sobre el árbol, el roda-
miento debe ser enmangado para obtener una co-
ta L = 148,5 mm entre la parte delantera del ro-
damiento y el extremo del árbol.

Esta cota se obtiene con el útil T.Av. 944 cuando
su extremo está a  la altura del árbol.

86197S

Junta GI 69

85884-1R1

Para evitar las deformaciones del rodamiento que
lleva una junta labiada, con riesgos de fugas, no
efectuar el enmangado con un martillo sino con la
prensa, para obtener una presión progresiva.

29-27

TRANSMISIONES

Fuelle rodamiento

29

86198R

Junta GI 69

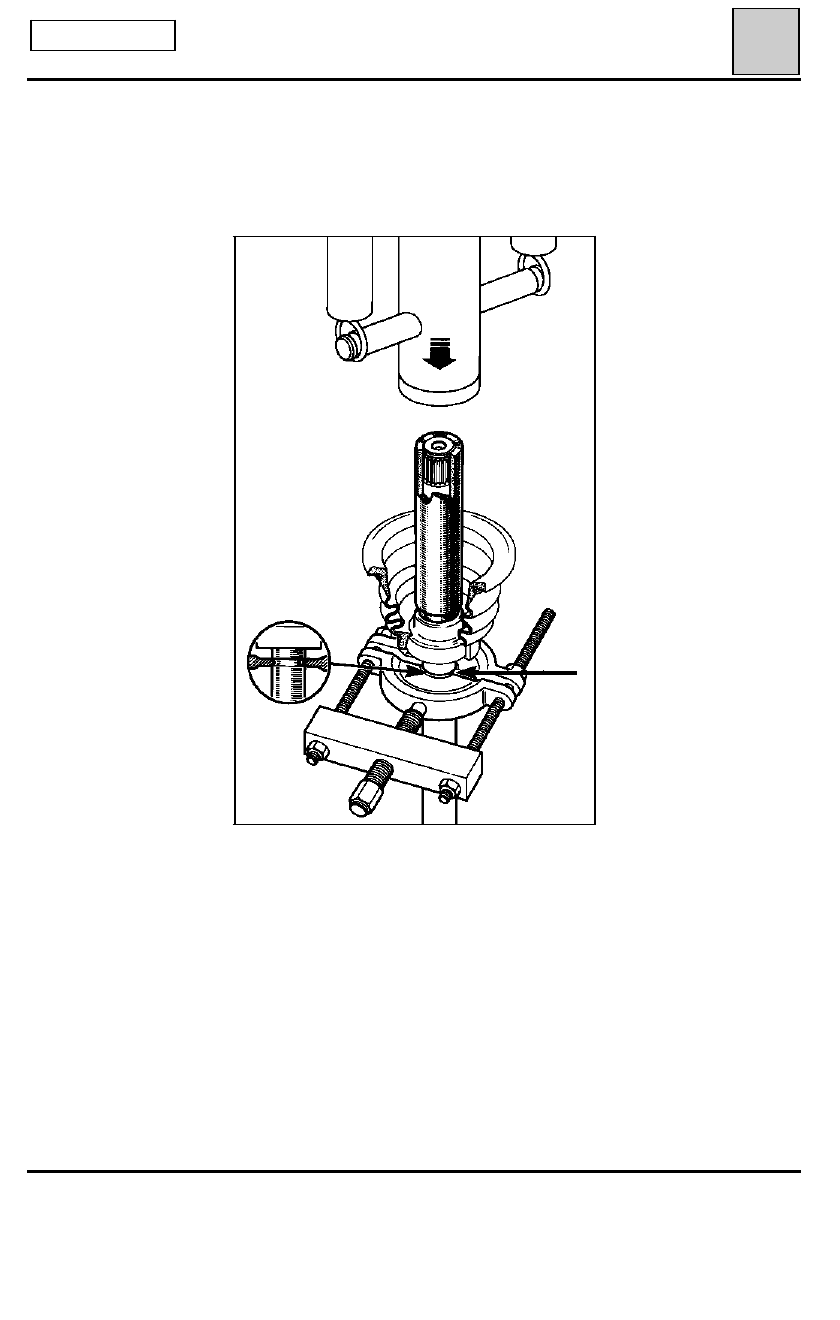

Por otra parte, la sujeción de la transmisión en la
prensa está asegurada en la garganta (G) con un
útil extractor despegador, para evitar que se dete-
riore la junta lado rueda.

Introducir el trieje en el árbol acanalado y colocar
el circlip de sujeción (según montaje).

29-28
