Renault 19. Manual - parte 28

TRANSMISION AUTOMATICA MB

Tamiz

23

88170R

Se ha previsto una sustitución cada 50 000 km y
en las intervenciones importantes en el mecanis-
mo.

SUSTITUCION

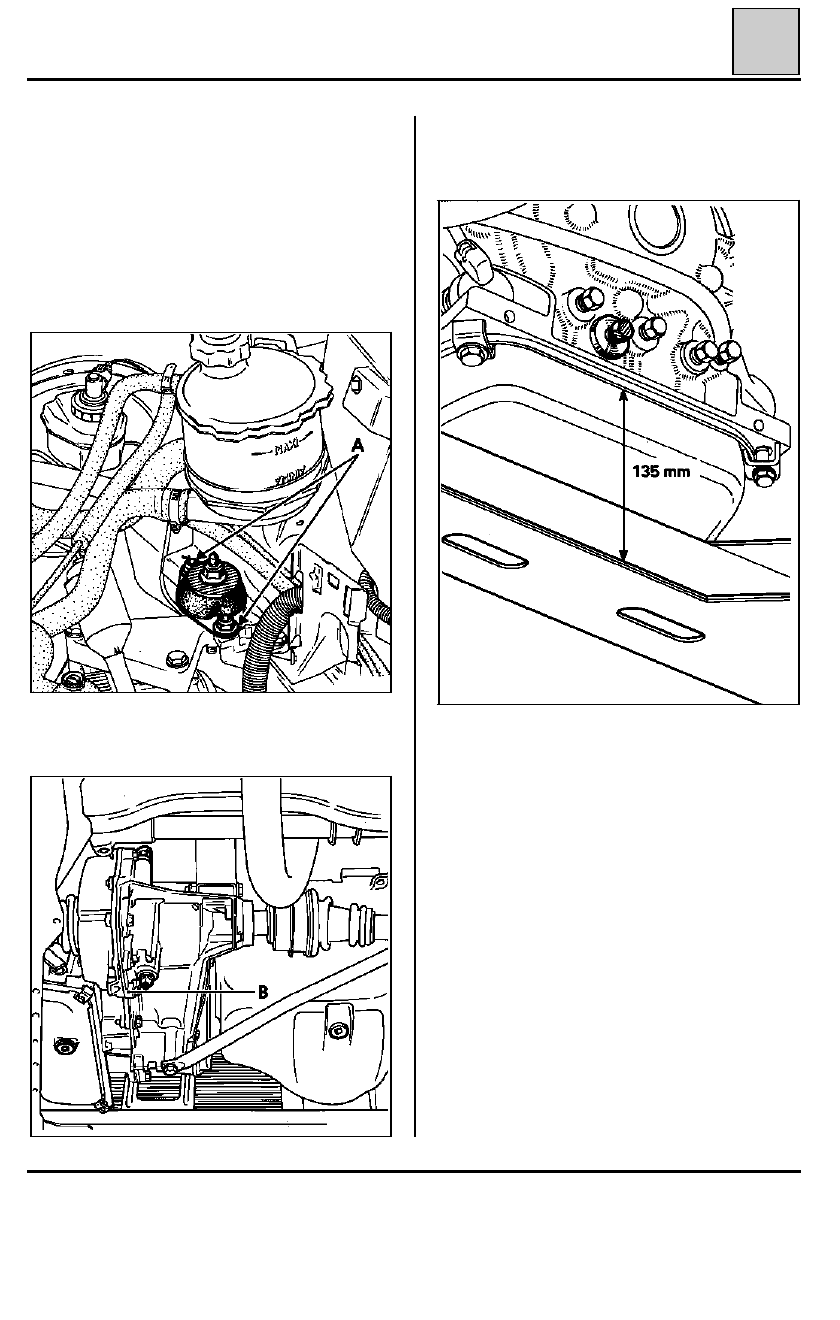

Vaciar la transmisión automática.

Quitar la tuerca del silentbloc de la caja (A).

93605R

Poner un dispositivo de levantamiento bajo la caja
en (B).

85546R

Levantar el conjunto motor - caja hasta una cota
de unos 135 mm.

23-13

TRANSMISION AUTOMATICA MB

Tamiz

23

93618S

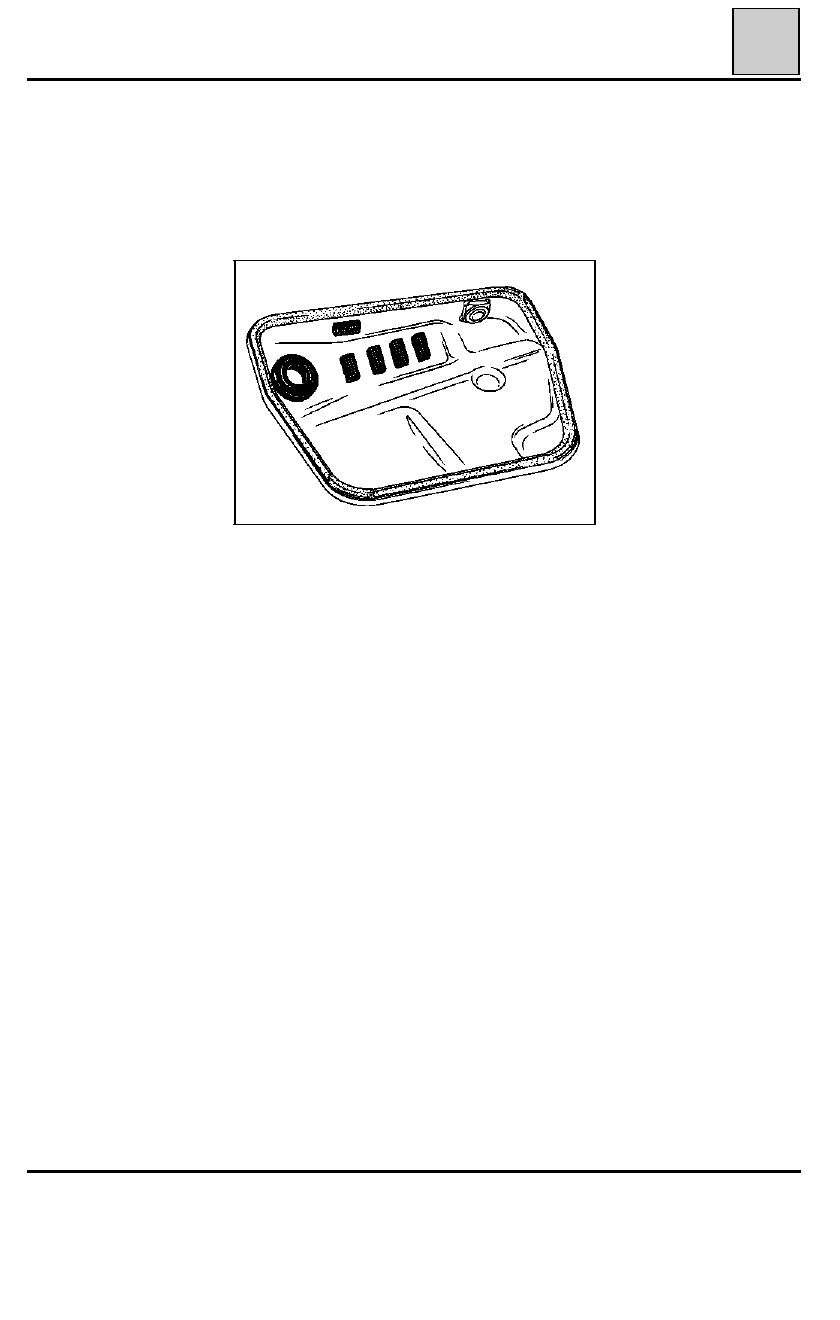

Extraer el cárter inferior y el tamiz provisto de su
junta.

Limpiar el cárter inferior y su imanes y montarlos
(cara estriada contra la chapa).

Montar un tamiz nuevo provisto de su junta y
apretarlo al par de 0,9 daN.m.

Colocar el cárter inferior y hacer el llenado de
aceite.

23-14

TRANSMISION AUTOMATICA MB

Transmisión automática (Extracción - Reposición)

23

DI2326

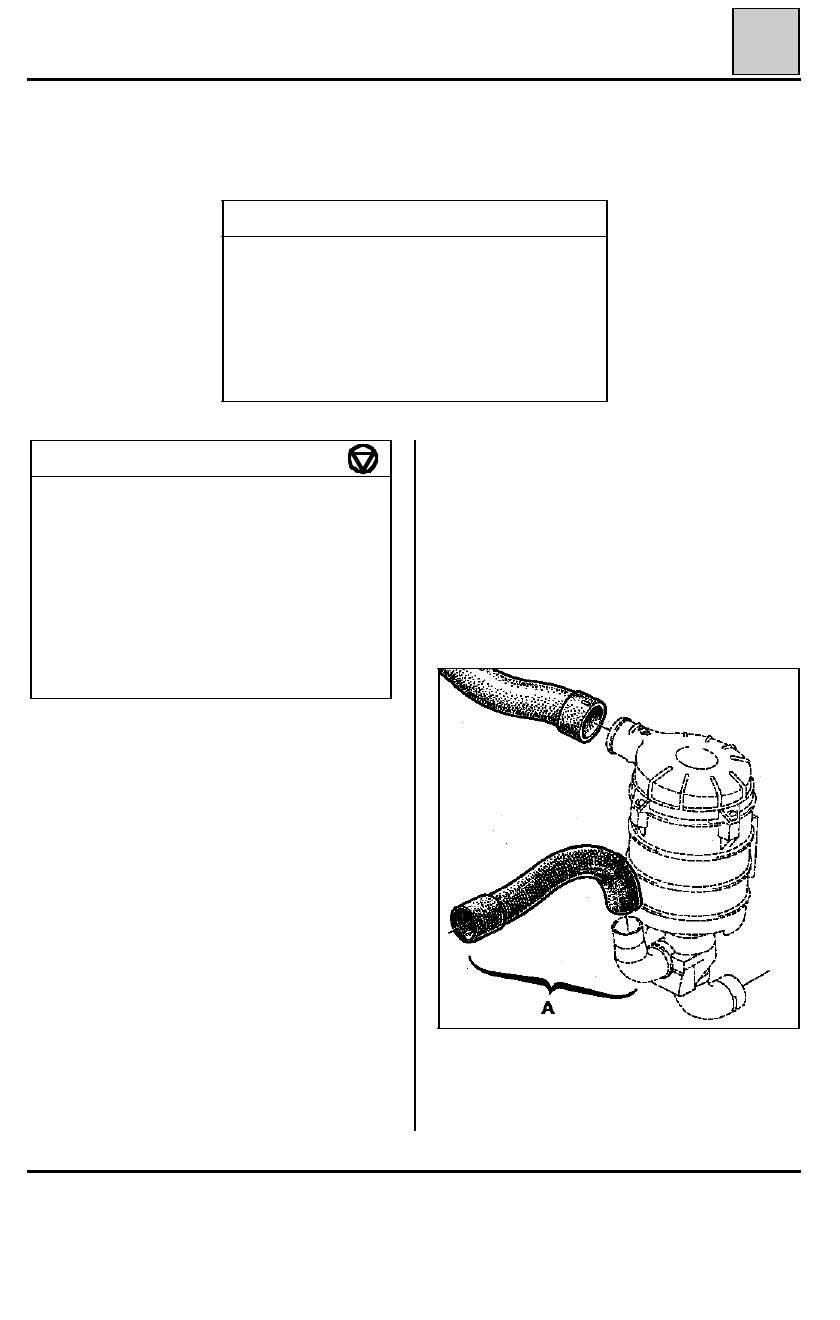

Extraer :
-

el radiador del circuito de refrigeración y el
vaso de expansión,

Particularidad para motor E

Extraer :
-

El A.E.I.,

-

el tubo de aire caliente (A) y después el filtro
de aire completo,

Según equipamiento, extraer el cojín del airbag
autónomo a fin de evitar activados (consultar el
fascículo airbag primera generación).

La extracción del conjunto no presenta ninguna
particularidad, sin embargo respetar los puntos si-
guientes.

EXTRACCION

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Vaciar :
-

el circuito de refrigeración (tubo flexible infe-
rior del radiador),

-

el aceite de la transmisión automática.

La extracción de la transmisión automática del tipo MB implica la extracción del conjunto motor - transmi-
sión automática.

Mot. 453-01

Pinza

Mot. 582

Sector de inmovilización del
convertidor

Mot. 878

Cadena y anillos de levantamiento

B.Vi. 31-01

Botadores para pasadores elásticos

B.Vi. 465

Patilla de sujeción del convertidor

T.Av. 476

Extractor de rótulas

UTILLAJE ESPECIALIZADO INDISPENSABLE

Tornillos fijación del estribo de freno

10

Tornillos fijación pie del amortiguador

11

Rótula de dirección

3,5

Tuerca de rótula inferior

6

Tornillo fijación del fuelle de transmisión

2,5

Tornillos de ruedas

8

Tornillos del refrigerador de aceite

4

Tornillo chapa de arrastre del convertidor

2,5

Tornillos contorno sujeción transmisión

4

automática

PARES DE APRIETE (en daN.m)

-

la barra entre las torretas de los amortigua-
dores,

-

las ruedas delanteras.

23-15

TRANSMISION AUTOMATICA MB

Transmisión automática (Extracción - Reposición)

23

93601R

-

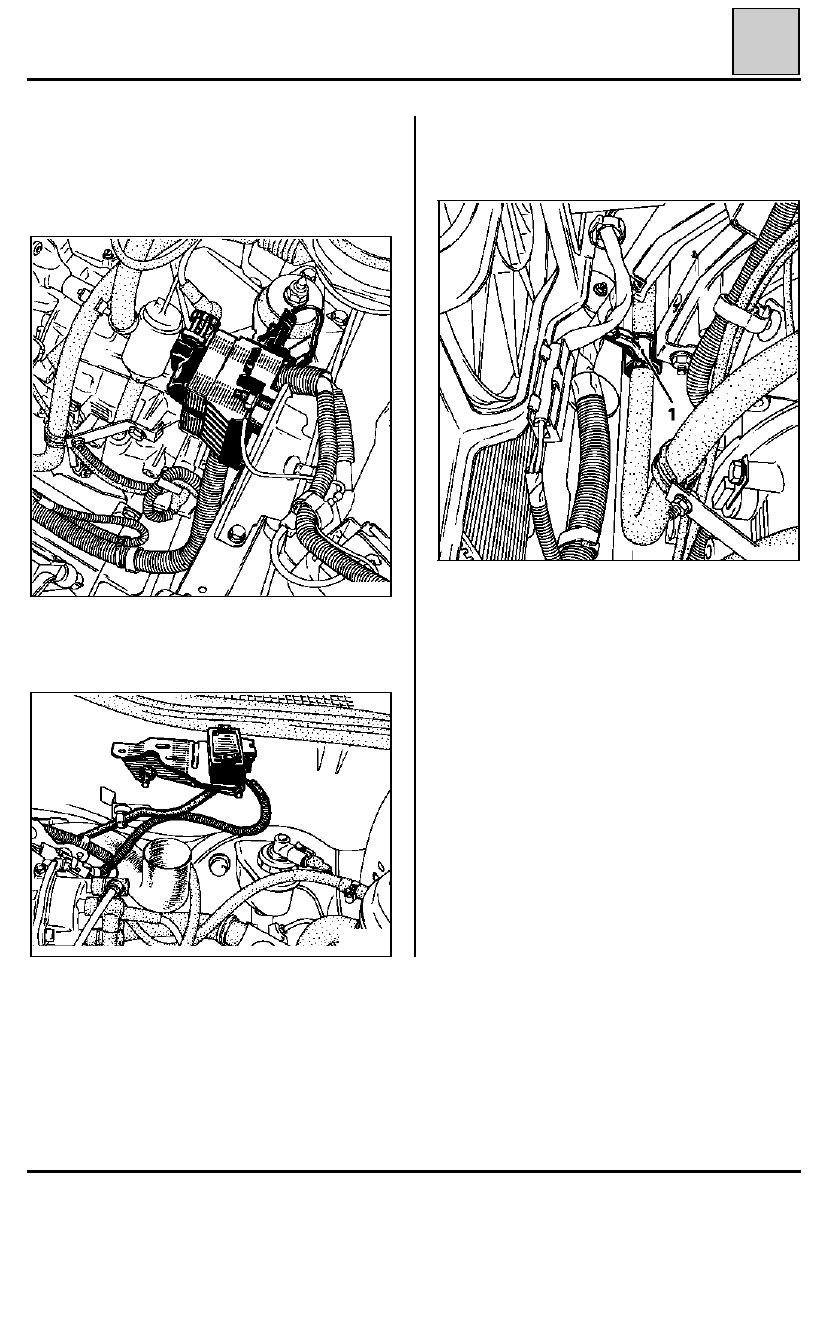

la patilla de fijación (1) del manguito de la di-
rección asistida.

Particularidad para motor F3N

Extraer :
-

el módulo de potencia de encendido,

93603S

-

el filtro de aire completo,

-

el captador de presión absoluta y su soporte,

93602S

Colocar en los tubos flexibles del bocal de la bom-
ba de la dirección las pinzas Mot. 453-01 y después
extraer las canalizaciones del bocal y las ruedas
delanteras.

23-16
