Renault Premium engine. Manual - part 21

4 / 6

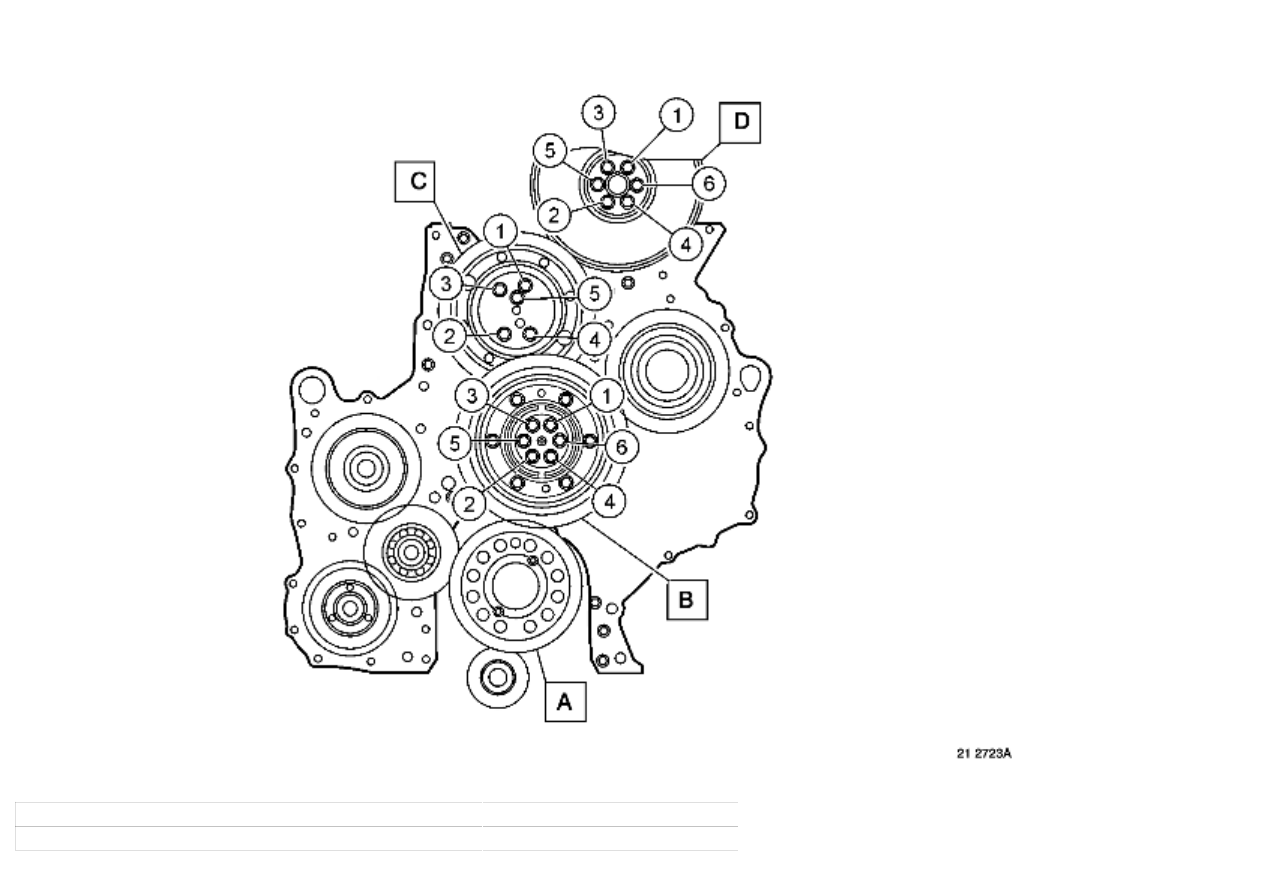

The item numbers indicate the tightening sequence.

Crankshaft pinion securing bolt

 (A)

24±4 Nm

Intermediate pinion hub securing bolts

(B)Stage1Stage2

25±3 Nm110±5 °

5 / 6

Adjustable intermediate pinion hub securing bolts

(C)Stage1Stage2

35±4 Nm120±5 °

Camshaft pinion securing bolts

(D)Stage1Stage2

45±5 Nm90±5 °

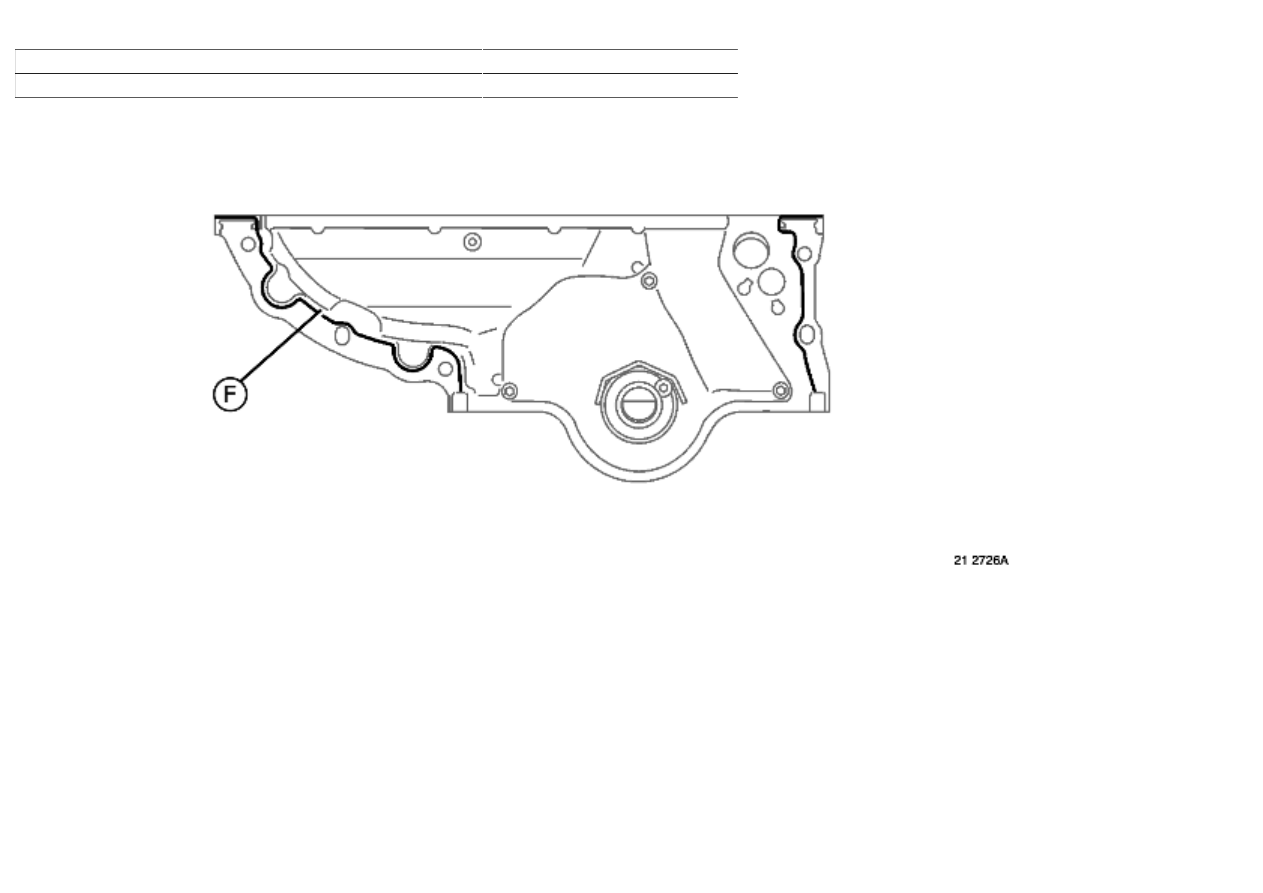

Apply a bead of silicone

dia. 2 mm  (F) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Apply "

SILICONE 7091

".

6 / 6

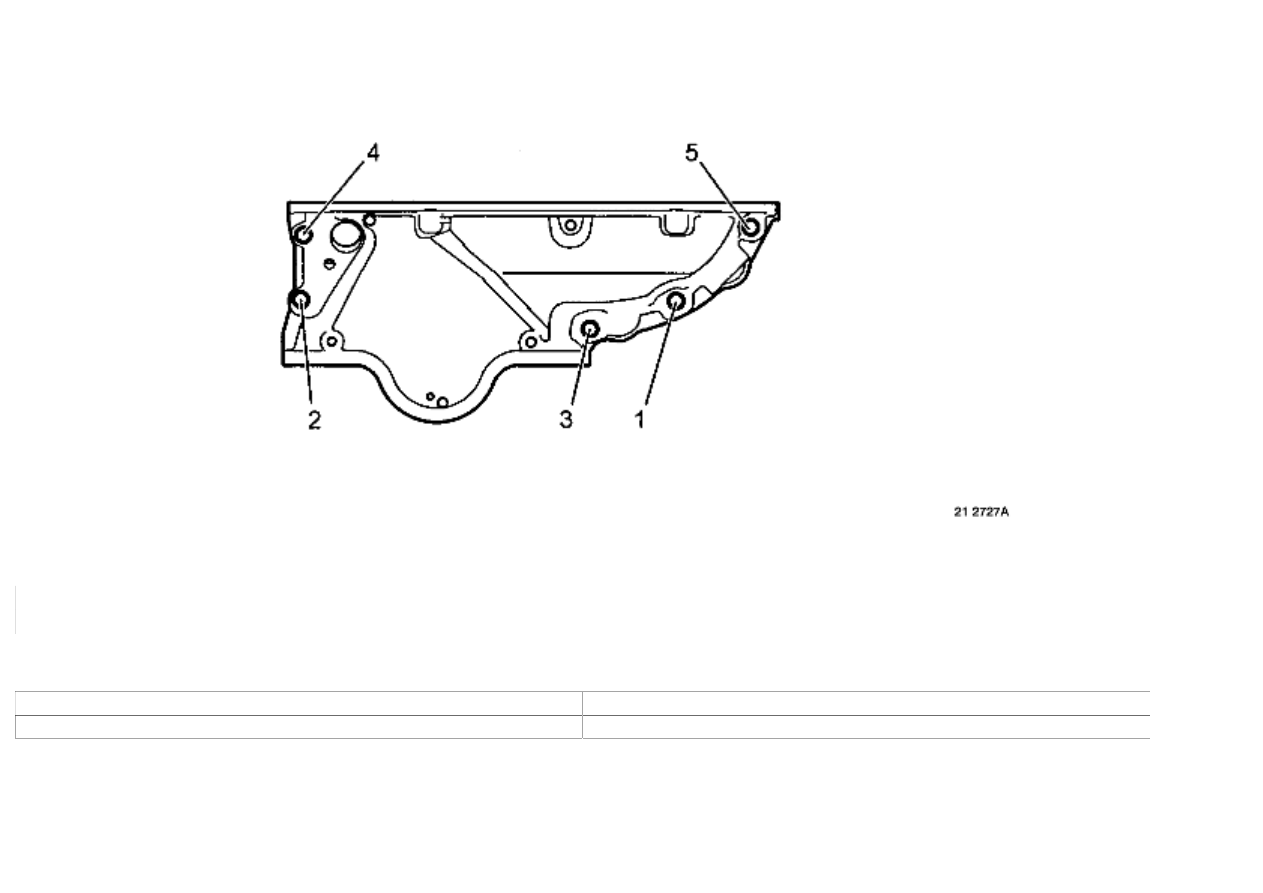

The item numbers indicate the tightening sequence.

Timing case bolts

Stage

 1

12±2 Nm

Stage

 2

24±4 Nm

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091

1 / 1

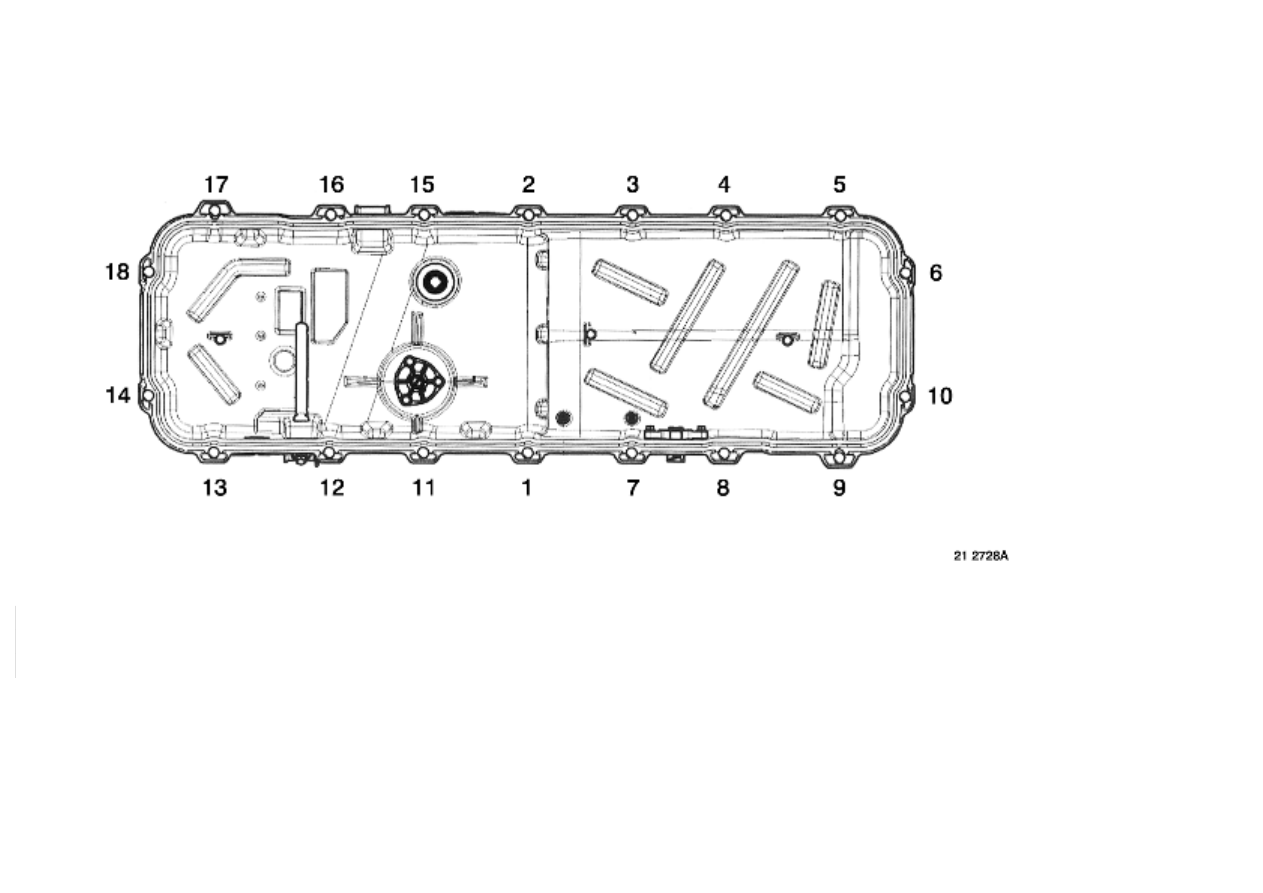

Oil pan, tightening torques

The item numbers indicate the tightening sequence.

Oil sump securing bolts

24±4 Nm

Oil sump drain plug

60±5 Nm

Oil dipstick securing bolt

10±1 Nm
