Renault Premium engine. Manual - part 20

2 / 2

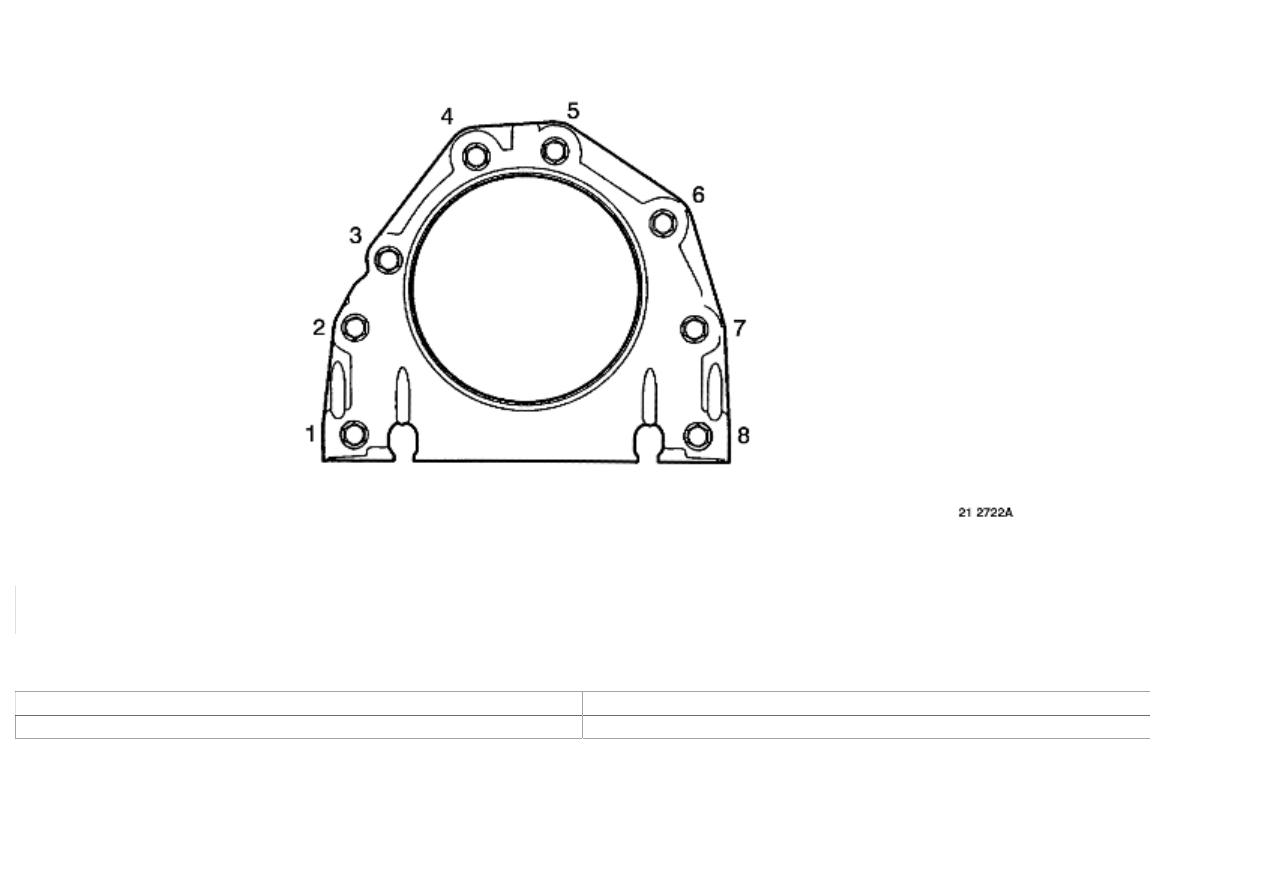

The item numbers indicate the tightening sequence.

Sump attachment bolts

Stage

 1: bolts (2 - 7)

24±4 Nm

Stage

 2: bolts (1 › 8)

24±4 Nm

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091

1 / 6

Timing system, tightening torques

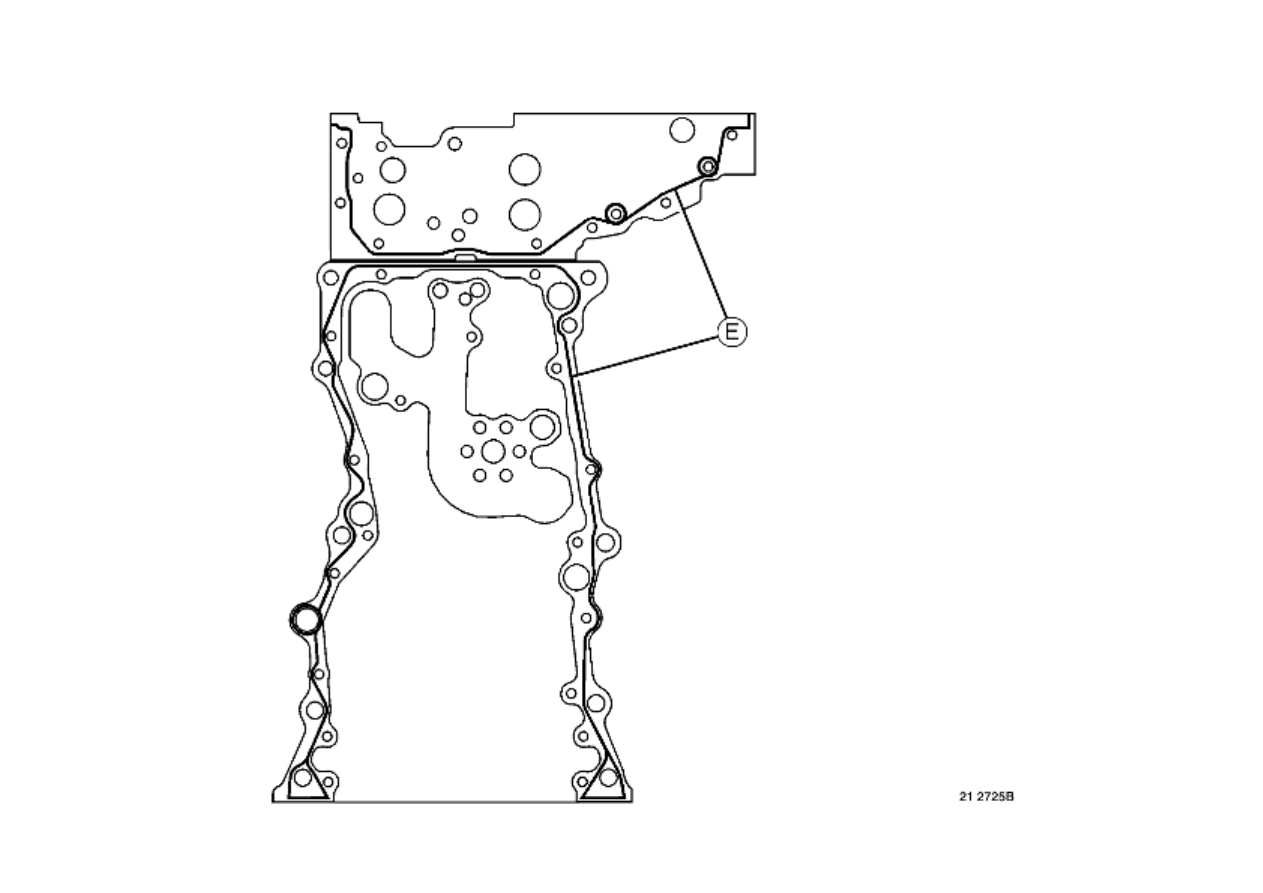

Apply a bead of silicone

dia. 2 mm  (E) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

2 / 6

Apply "

SILICONE 7091

".

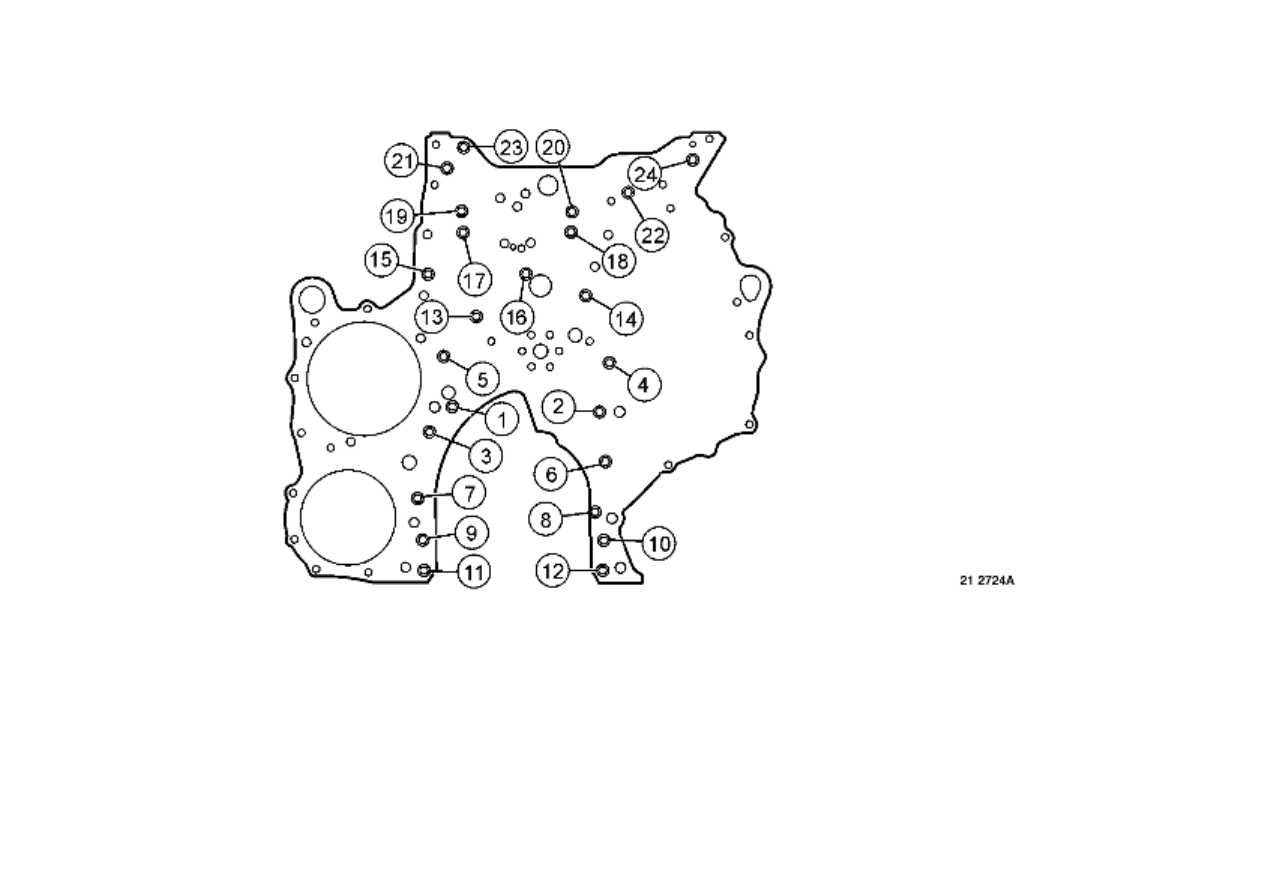

The item numbers indicate the tightening sequence.

3 / 6

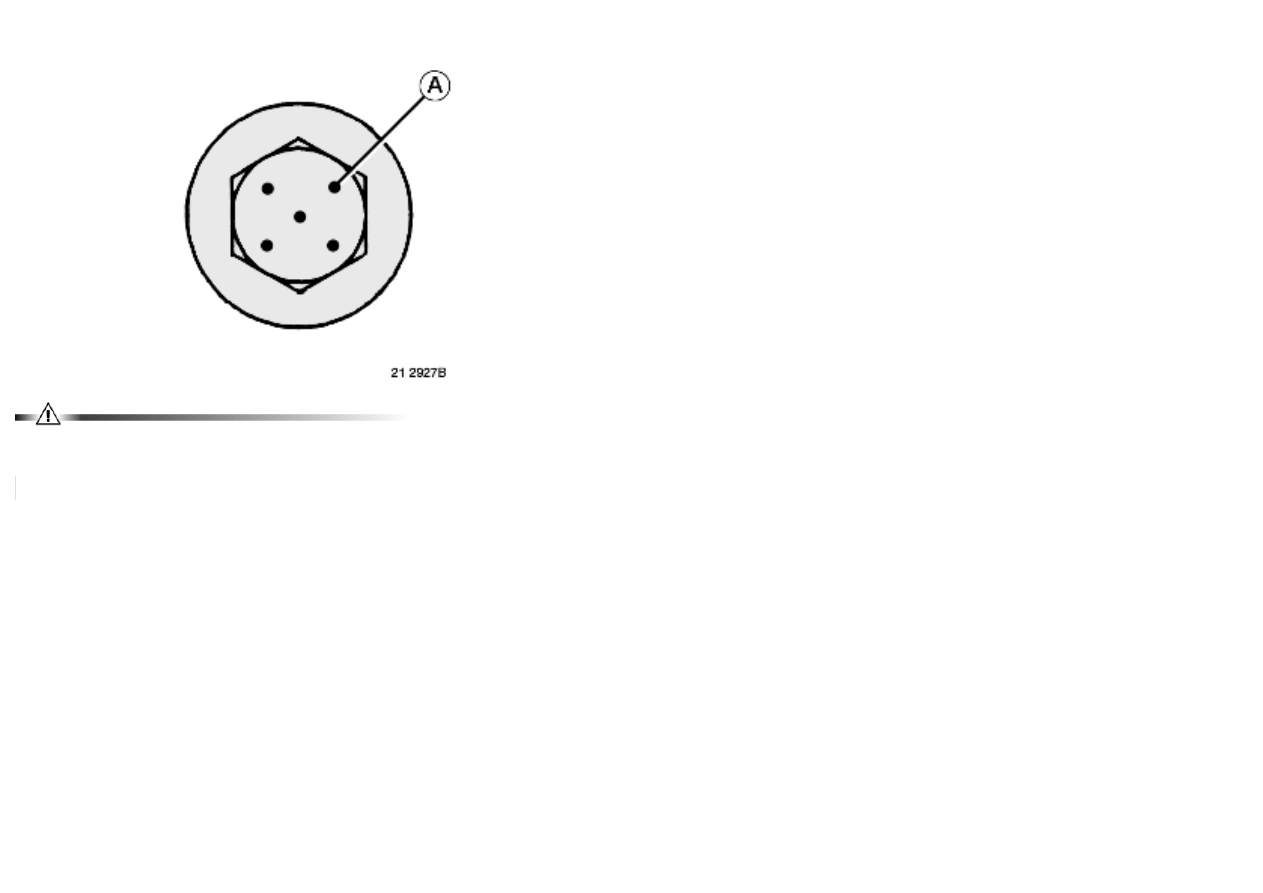

The bolts can be re-used 5 times. If they are, do not apply any product to the screw-threads.Do not apply any product to new bolts, which are

already pre-coated.

Timing plate securing bolts

28±4 Nm
