НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55А

55A-11

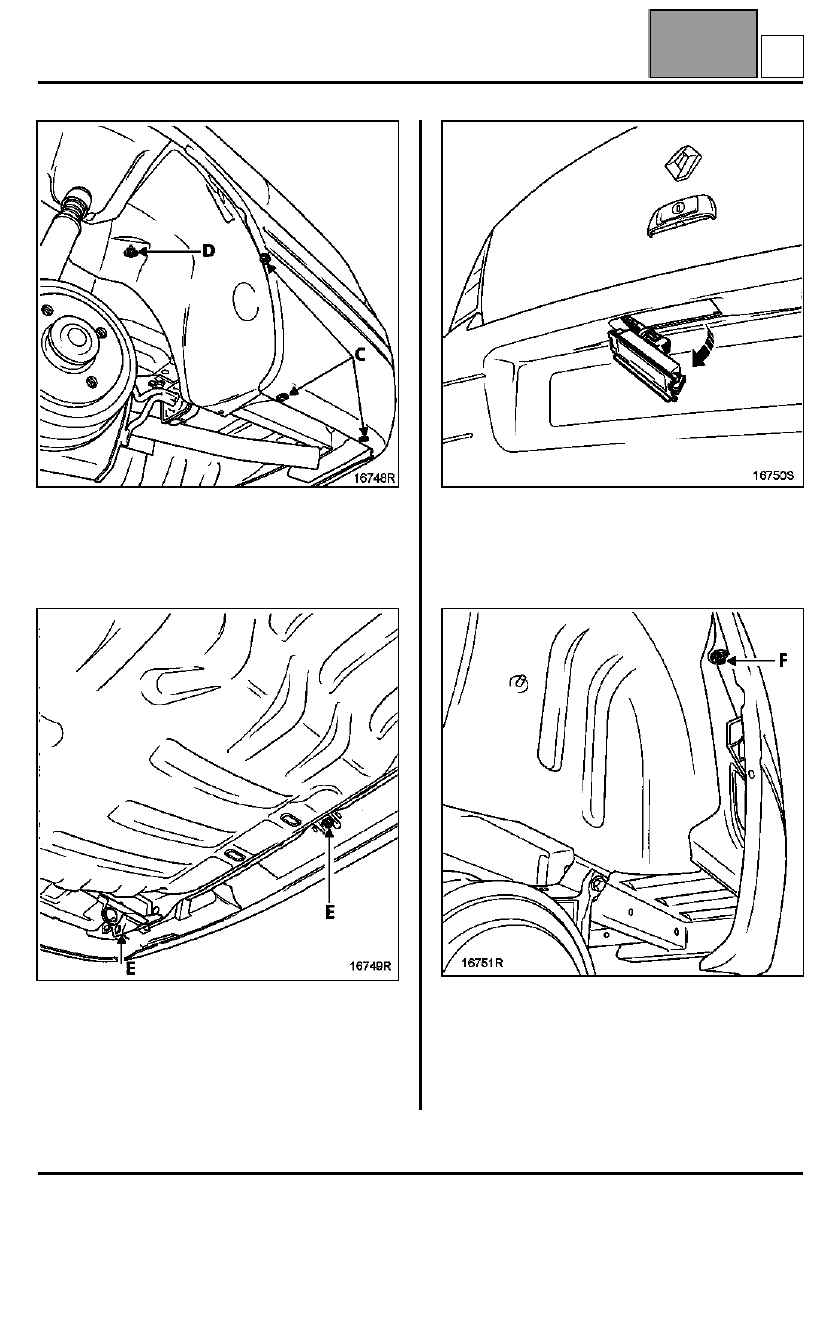

Снимите
– три болта крепления (C) подкрылка,
– крепежную гайку (D),

– болты нижнего крепления юбки (E),

– фонарь освещения номерного знака с помощью

плоской отвертки.

Отсоедините жгут проводов.

Снимите болты бокового крепления (F).

Переместите бампер на себя, чтобы освободить
его от боковых направляющих. По соображениям
безопасности рекомендуется проводить эту
операцию вдвоем с помощником.

B

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55А

55A-12

Решетки ниши воздухозабора

СНЯТИЕ ЛЕВОЙ РЕШЕТКИ НИШИ
ВОЗДУХОЗАБОРА

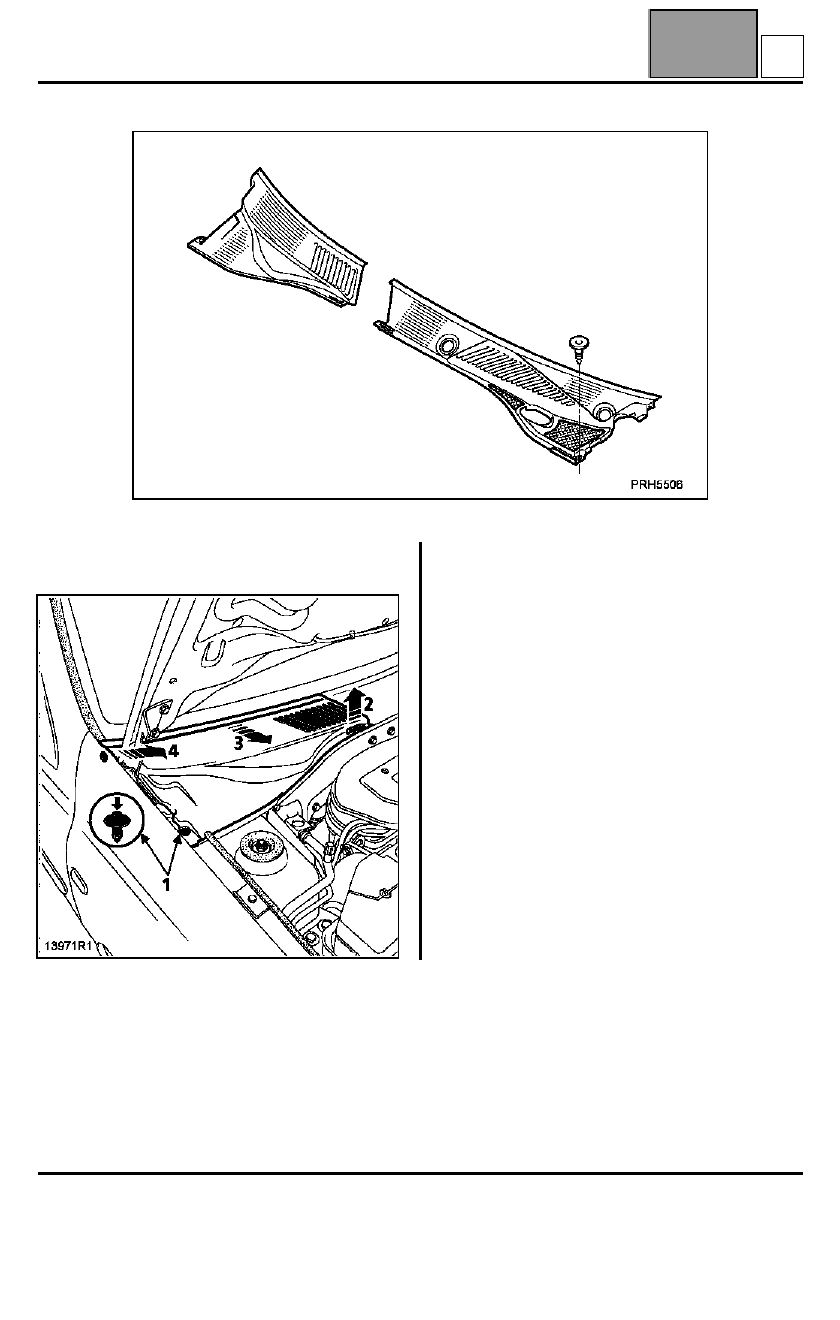

Снятие заклепок (1):

Отверткой Toркс на 10 или на 20 надавите на ось в
центре заклепки и утопите ее не более чем на
5 мм.

Извлеките заклепку ниши воздухозабора.

Отсоедините решетку ниши воздухозабора (2),
отжав пружинные фиксаторы.

Высвободите:
– пружинные фиксаторы решетки, расположенные

под поперечиной проема ветрового стекла (3),

– установочный выступ решетки, расположенный в

углу крыла (4).

C

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55А

55A-13

СНЯТИЕ ПРАВОЙ ЧАСТИ РЕШЕТКИ

Для снятия правую часть решетки необходимо
вначале снять левую часть.

Действуйте так же, как при снятии левой части
решетки.

СНЯТИЕ И ЗАМЕНА ПРУЖИННЫХ ФИКСАТОРОВ

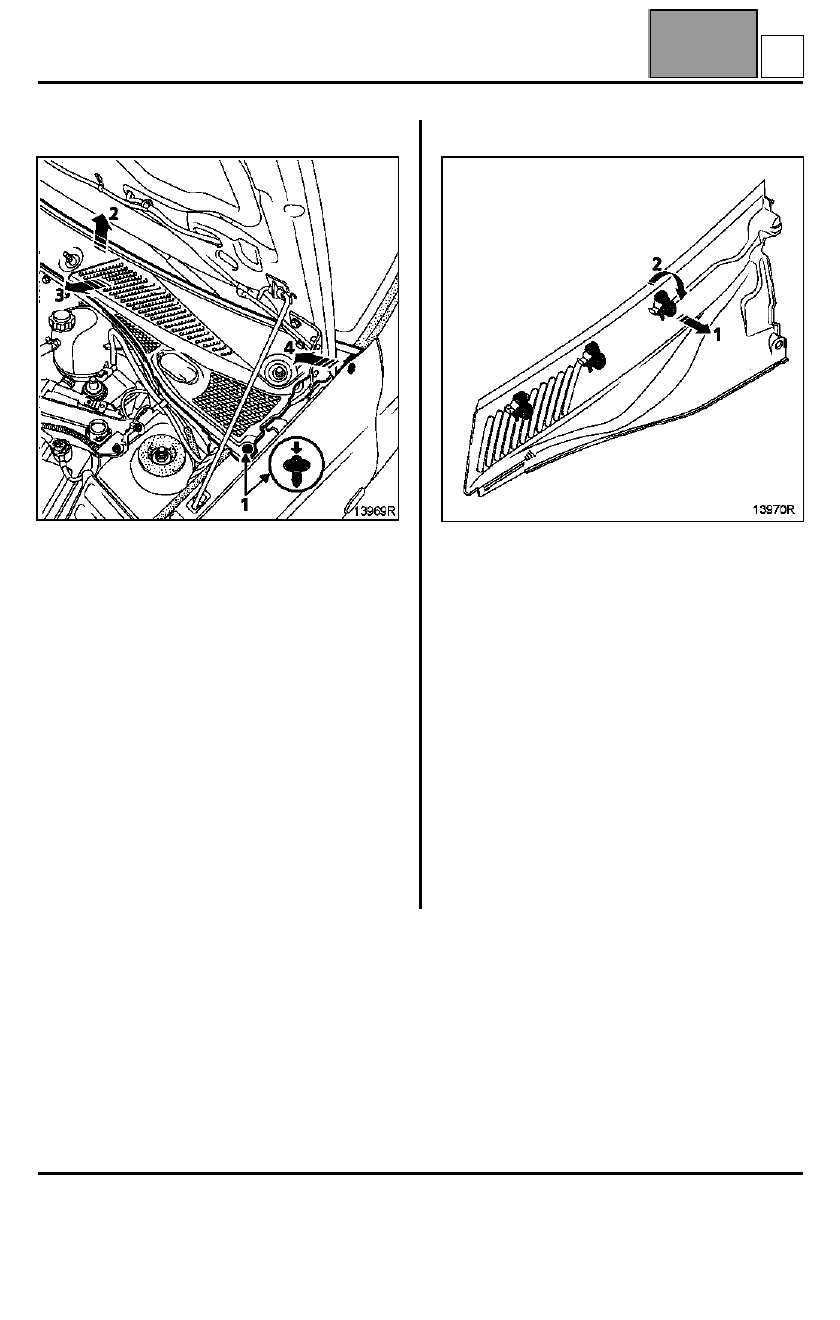

Поднимите стопор (1) пружинного фиксатора и
поверните фиксатор (2) на 1/4 оборота.

Извлеките фиксатор решетки.

УСТАНОВКА

ПРИМЕЧАНИЕ: при установке каждой части
решетки ниши воздухозабора перед
защелкиванием фиксаторов обратите внимание на
правильное положение оси заклепки (1) (см. рис.
напротив). Для этого подтолкните вверх ось
заклепки, чтобы она выступала примерно на 5 мм.

Установите заклепку и нажмите на ось, чтобы она
находилась на одном уровне с головкой заклепки.

В этом положении решетка ниши воздухозабора
прикреплена к поперечине.

C

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Боковые защитные накладки

55А

55A-14

Боковые защитные накладки

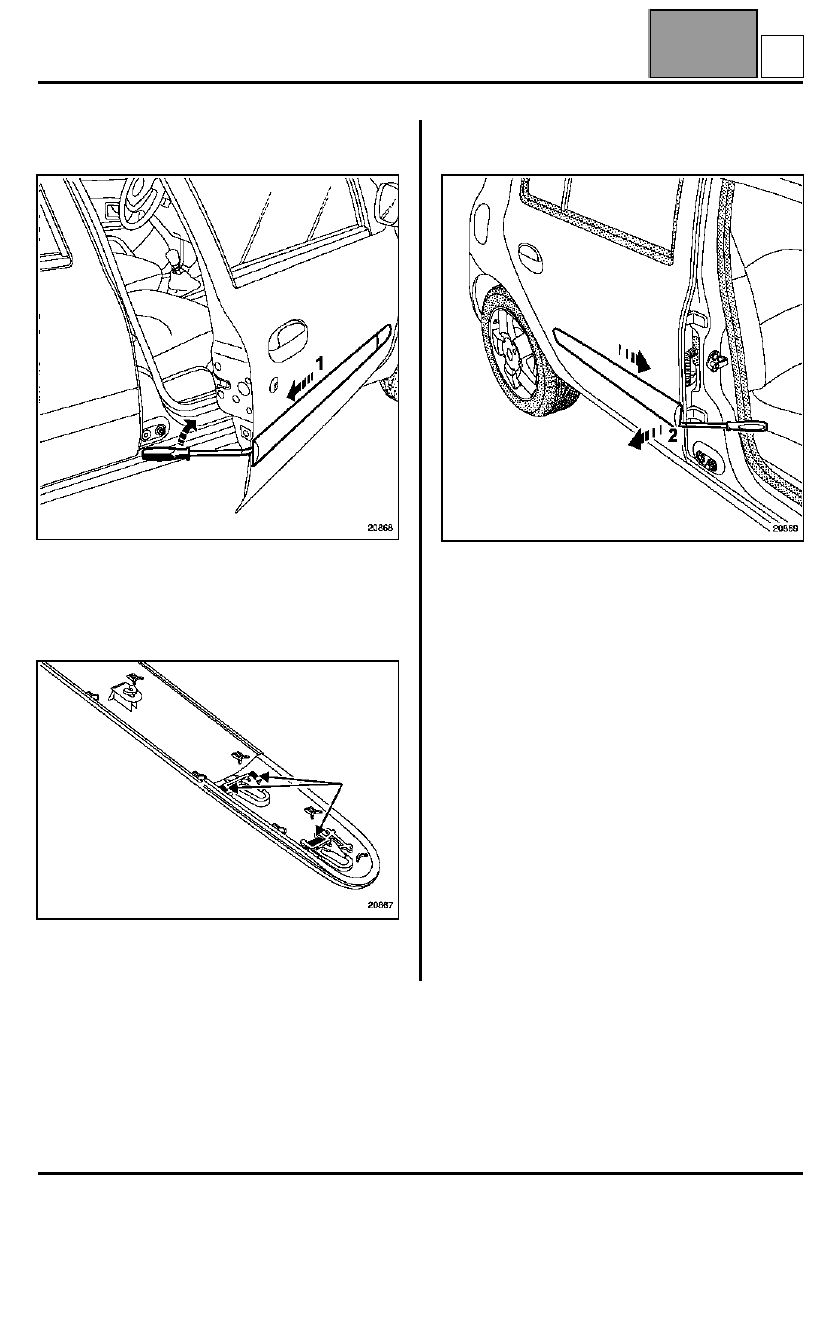

СНЯТИЕ ЗАЩИТНОЙ НАКЛА ДКИ ПЕРЕДНЕЙ
ДВЕРИ

Защитите кромку двери.

Вставьте приспособление (Car. 1597), затем
нажмите на него, чтобы вытащить накладку (1).

При помощи небольшой отвертки отсоедините три
фиксатора, затем снимите заводской знак.

СНЯТИЕ ЗАЩИТНОЙ НАКЛАДКИ ЗАДНЕЙ
ДВЕРИ

Защитите кромку двери.

Вставьте приспособление (Car. 1597), чтобы
отсоединить накладку в нижней части (2), затем
вытолкните ее по направлению к передку
автомобиля.
