ВЕРХ КУЗОВА

Крыша

45A

45A-6

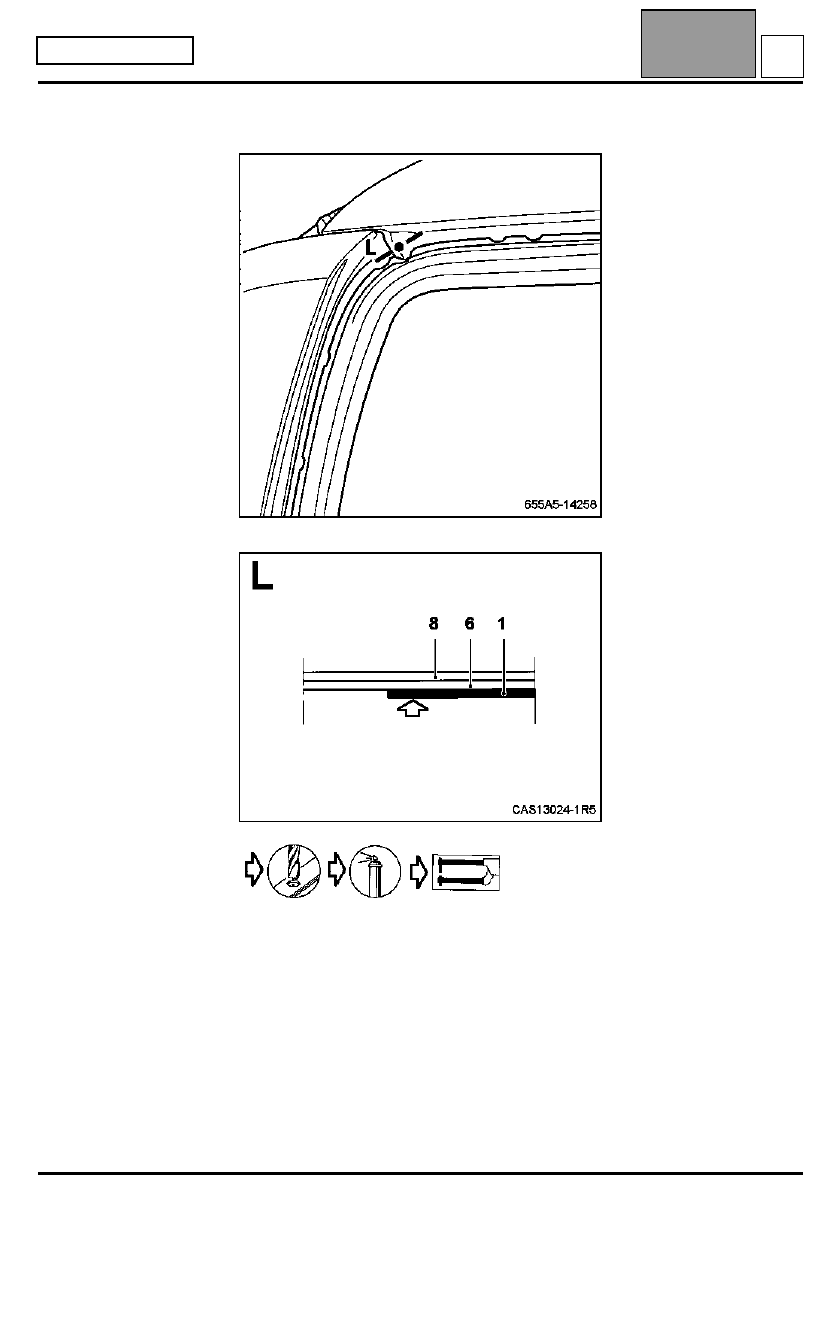

МОДИФИКАЦИЯ B

ОСОБЕННОСТИ МОДИФИКАЦИИ B







A

ВЕРХ КУЗОВА

Крыша

45A

45A-7

МОДИФИКАЦИИ

B - C - L

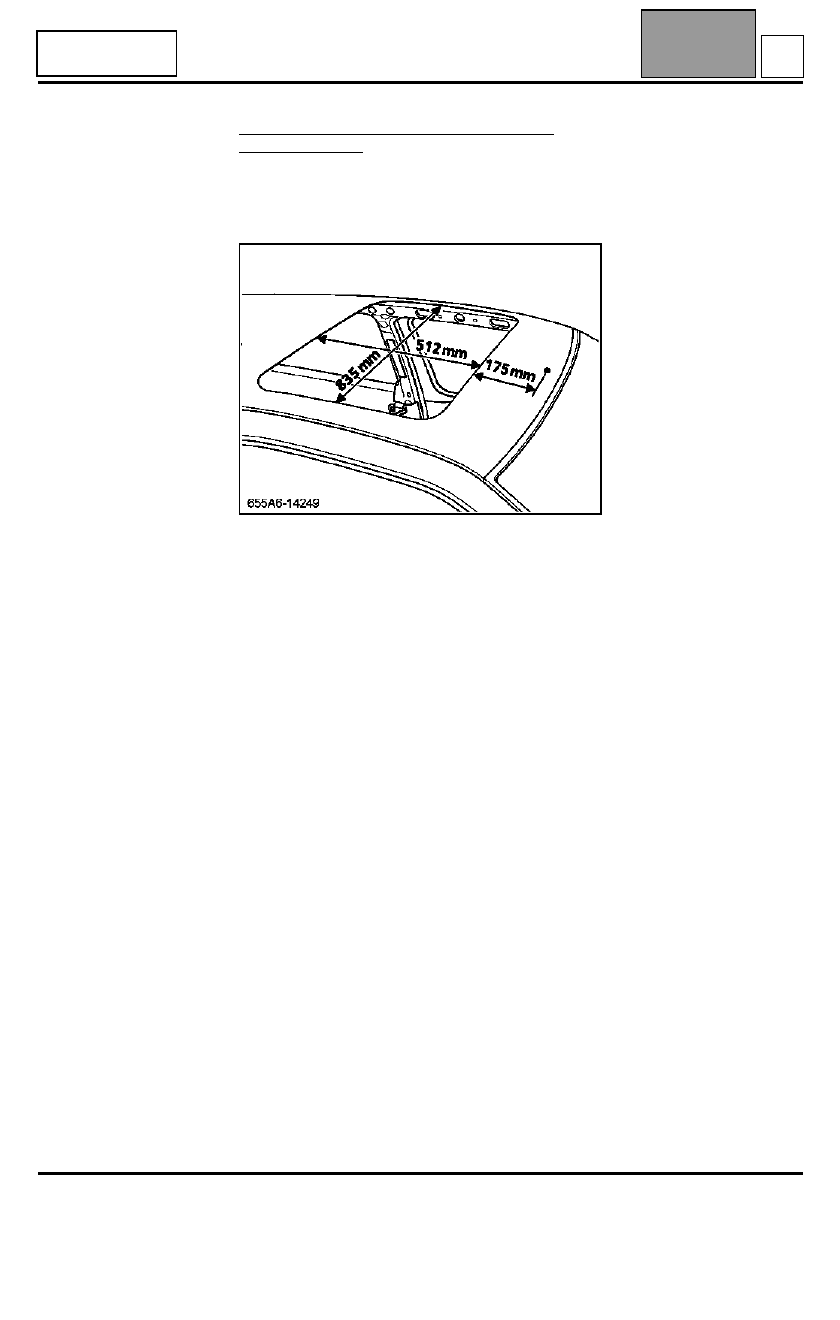

ОСОБЕННОСТИ АВТОМОБИЛЯ С ЛЮКОМ
КРЫШИ, ФАЗА 1

При замене кузова или крыши с люком необходимо
вырезать крышу, как пок азано ниже.

ПРИМЕЧАНИЕ: важно соблюдать радиус кривизны
73 мм во всех четырех углах.

A

ВЕРХ КУЗОВА

Крыша

45A

45A-8

ОСОБЕННОСТИ АВТОМОБИЛЕЙ ФАЗЫ 2

Особенности входят в случай № 1 (изложенный во
введении главы 40A-C "Обозначение деталей").

ПРИМЕЧАНИЕ:
В целях стандартизации в запчасти поставляются
только крыши без проделанных отверстий.
По этой причине для модификаций с антеннами в
крыше и для модификаций с люком необходимо
просверлить отверстия и сделать вырезы.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

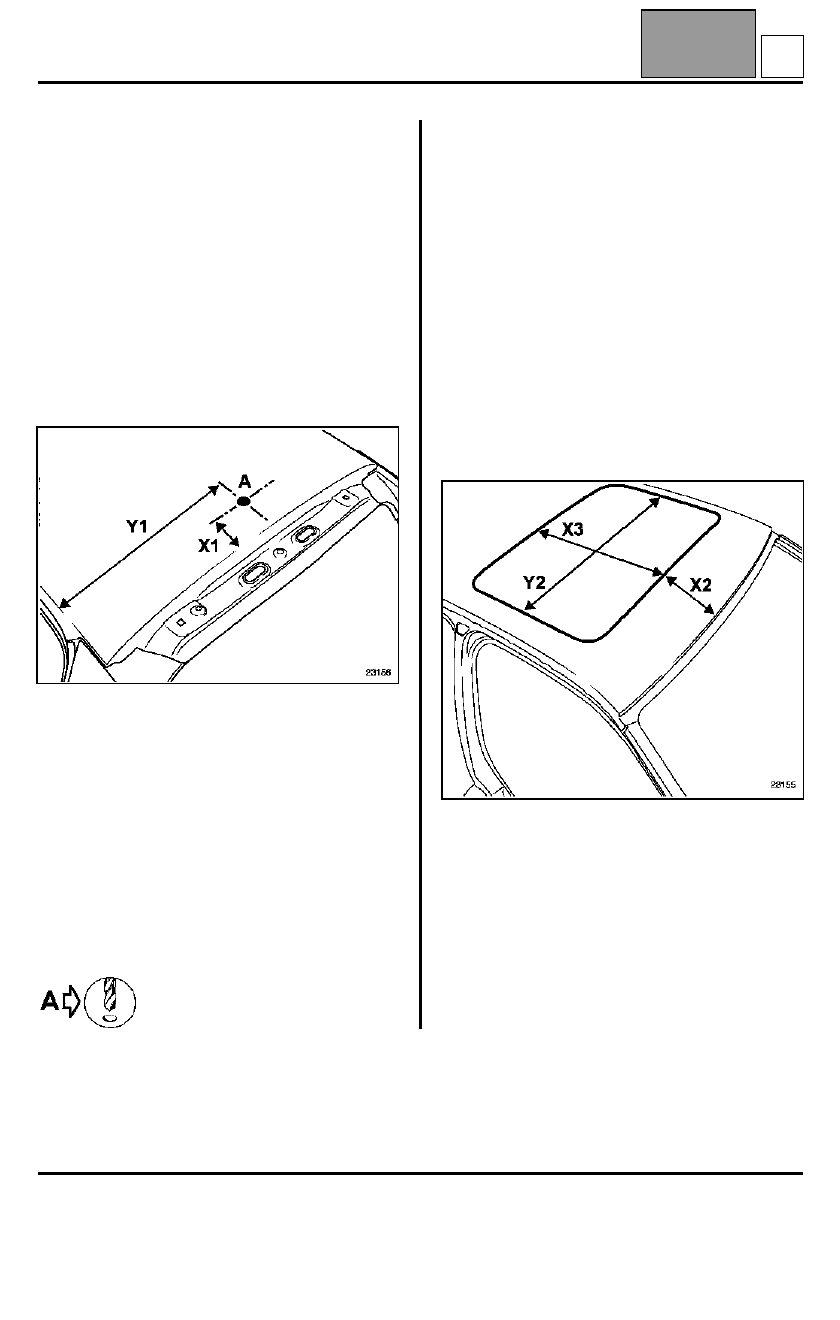

Работы для установки антенны на крыше

ПРИМЕЧАНИЕ: на автомобилях модели Clio II
фаза 2 антенна устанавливается в задней части
крыши.
Y1: 485 мм (этот размер должен быть одинаковым
с обеих сторон).
X1: 95 мм

Выполняемые операции:
Первый способ
Прорежьте квадратную прорезь (A) 15 X 15 мм по
размерам, показанным на рисунке.

Второй способ
Просто просверлите отверстие.

   ∅ 20

ВНИМАНИЕ!
При использовании 2-ого способа перед
окончательной установкой антенны необходимо
восстановить герметичность соединения
уплотняющей мастикой (см. Техническую ноту
№ 396A).

НАПОМИНАНИЕ
После зачистки кузовных панелей необходимо
произвести их антикоррозионную обработку.

Все операции по антикоррозионной обработке
должны выполняться с использованием
следующих материалов:

Фосфатосодержащий грунт

77 01 423 933

Растворитель

77 01 423 955

Работы для установки люка крыши

X2: 212 мм
X3: 514 мм
Y2: 831 мм

A

ВЕРХ КУЗОВА

Крыша

45A

45A-9

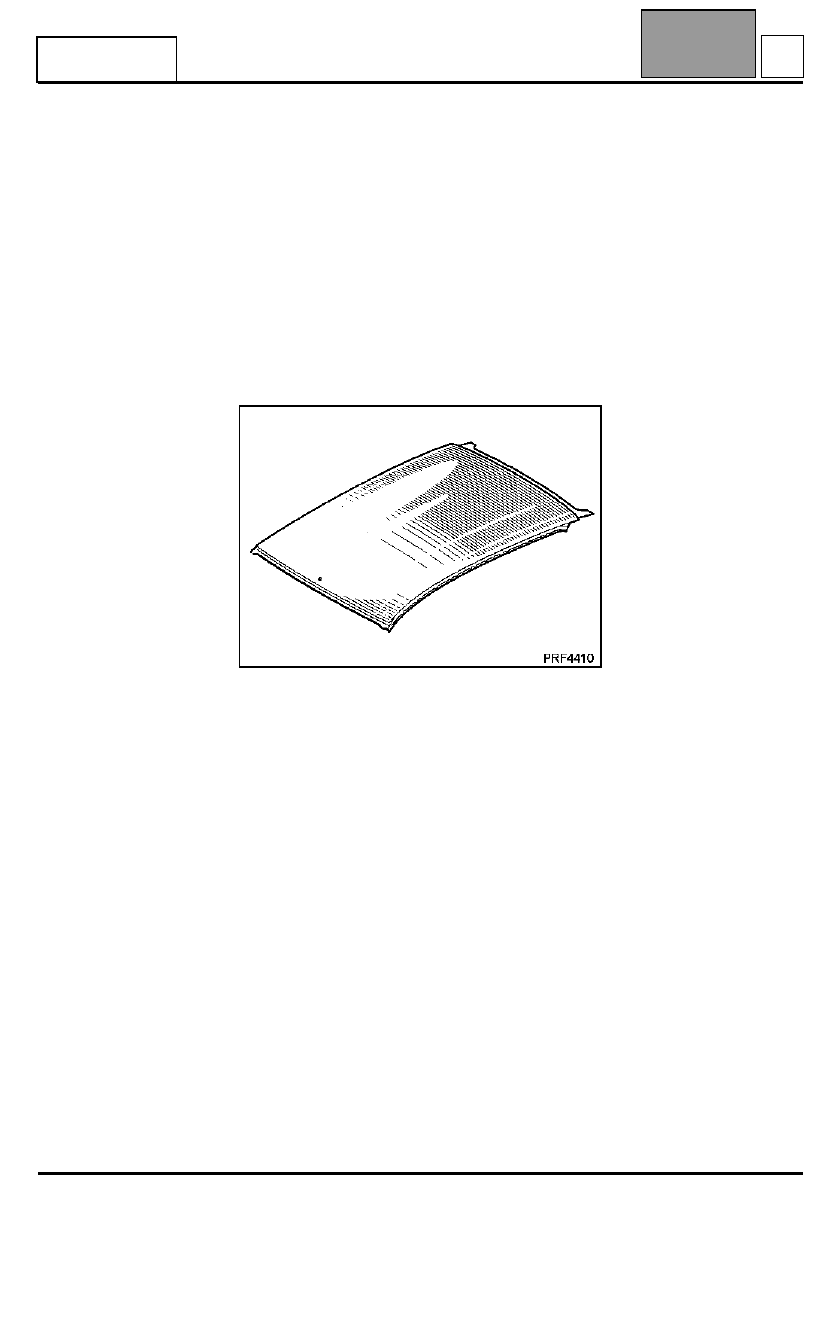

МОДИФИКАЦИЯ

L

Замена этой детали является основной операцией.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– шумоизоляцией,
– шайбой.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Крыша

2

Передняя поперечина крыши

3

Внутренняя панель стойки рамы
ветрового стекла

4

Передняя стойка

5

Боковина кузова

6

Панель заднего крыла

7

Усилитель средней стойки

8

Внутренняя панель боковины кузова

9

Задняя поперечина крыши

0,7
1,2

1,2
1,2
1,2
0,8
1
0,7
1
