ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-26

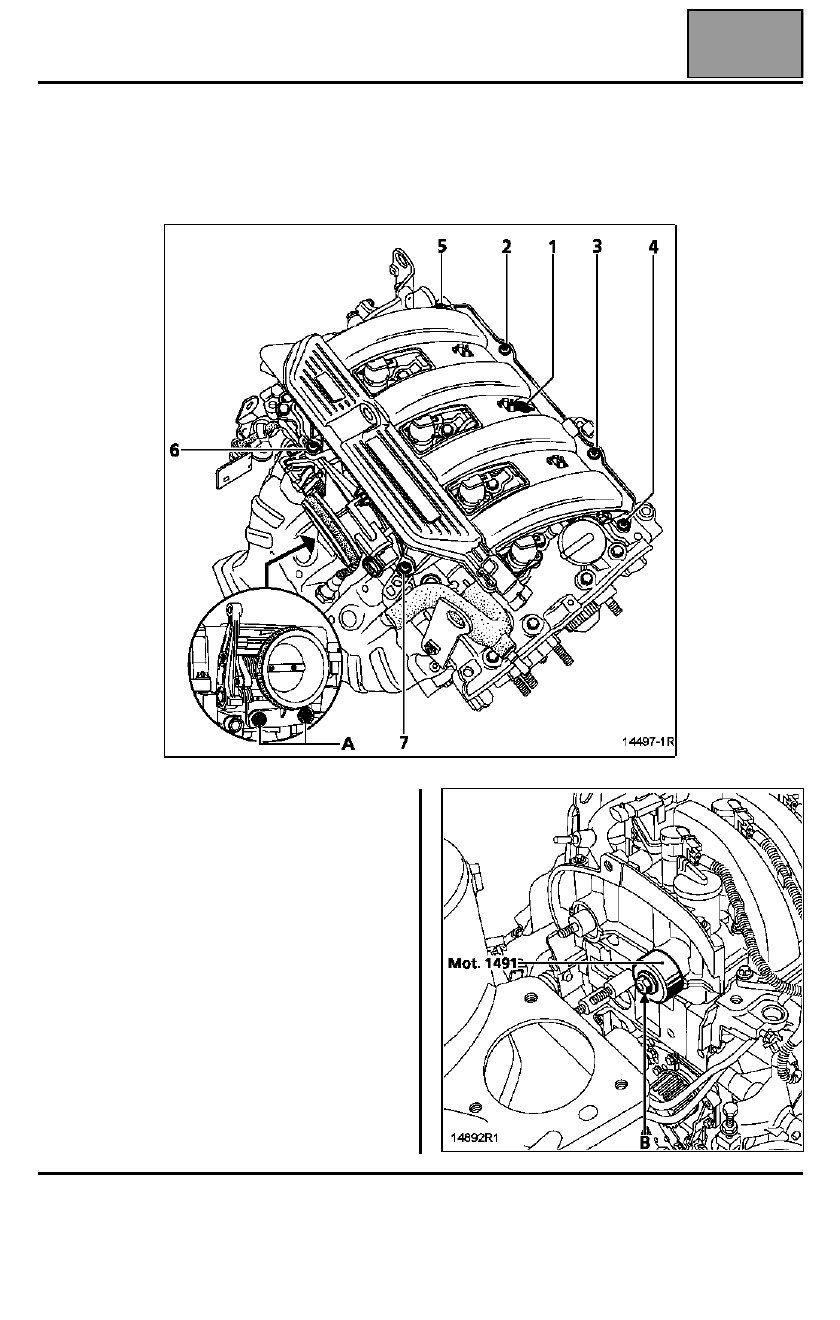

– блок дроссельной заслонки, затянув болты

крепления (A) моментом 1,3 даН.м,

– корпус воздушного фильтра, затянув болты

крепления моментом 0,9 даН.м.

– сальники распределительных валов с помощью

оправки Mot. 1491 (при этом используйте старые
гайки (В)).

Установите:
– катушки зажигания и затяните болты крепления моментом

1,3 даН.м,

– впускной коллектор (с новыми прокладками) и затяните болты его

крепления моментом 0,9 даН.м в требуемом порядке,

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя панель кузова в сборе

42А

42A-6

















B

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхняя передняя поперечина

42А

42A-7

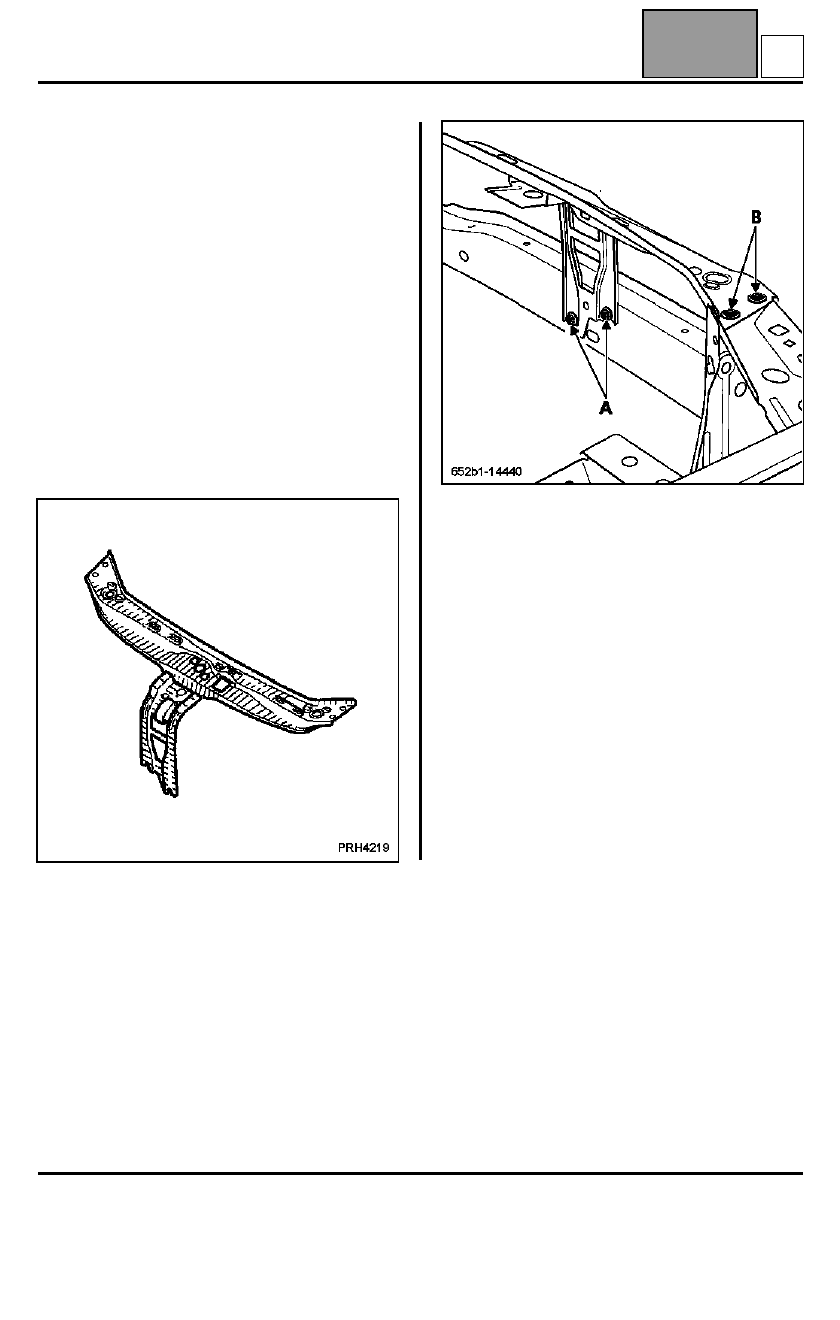

Верхняя передняя поперечина

Замена этой детали является основной операцией
при лобовом ударе.

Особенности автомобилей Clio II фазы 2:
Деталь для автомобилей фазы 2 несколько
отличается от деталей для автомобилей Clio II
фазы 1, однако методика замены одинаковая.

Это съемный элемент каркаса кузова,
закрепленный 6 болтами диаметром ∅ 8 мм, со
следующими видами головок:
– четыре болта "торкс" 40 на панели крепления

блок-фары в точках (A),

– два болта с шестигранными головками на нижней

крайней передней поперечине (B).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с кронштейном крепления замка.

C

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления блок-фары

42А

42A-8

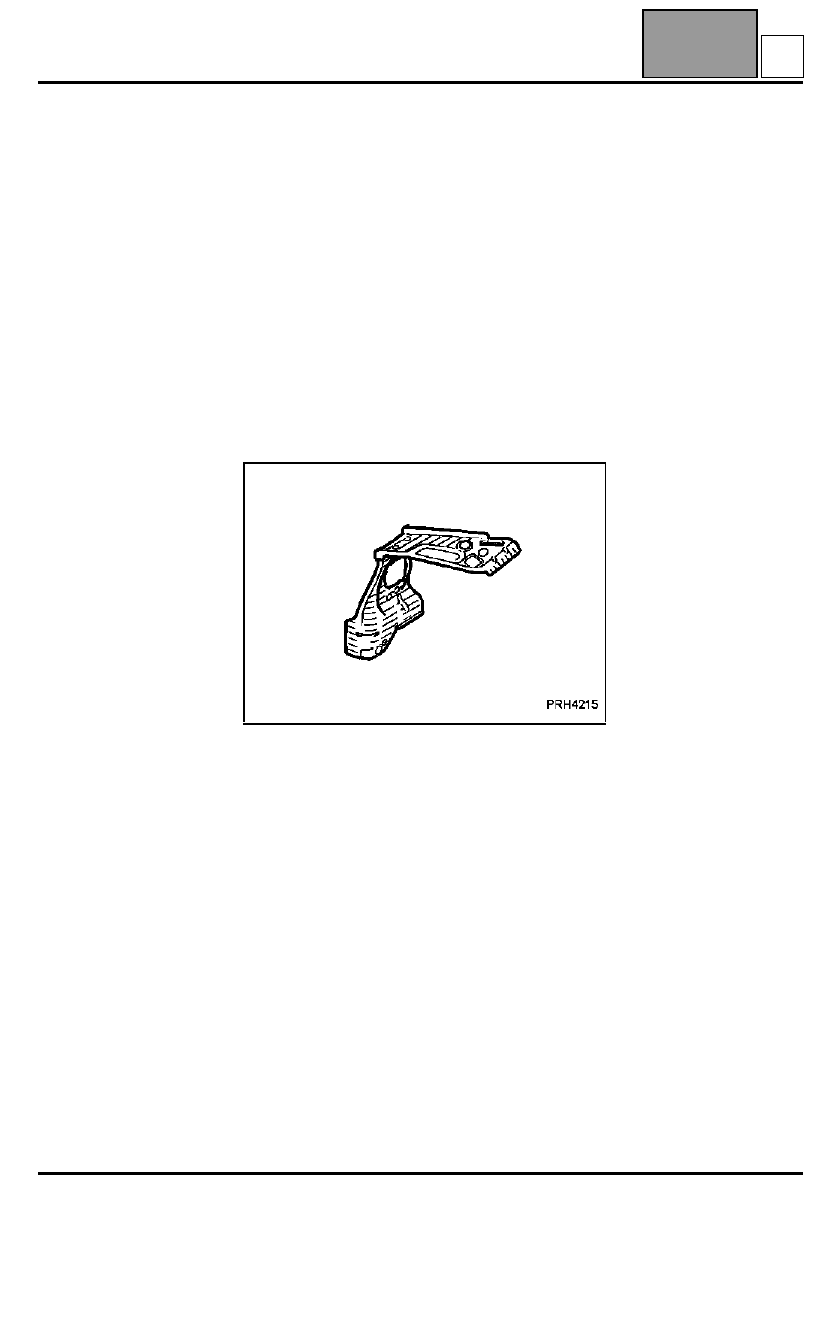

Панель крепления блок-фары

Замена этой детали является основной операцией
при лобовом ударе.

Особенности автомобилей Clio II фазы 2:
Деталь для автомобилей фазы 2 несколько
отличается от деталей для автомобилей Clio II
фазы 1, однако методика замены одинаковая.

Необходимо использовать установочный шаблон.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– верхней боковой поперечиной передней панели,
– панелью крепления блок-фары,
– кронштейном крепления бампера,
– приварными гайками.

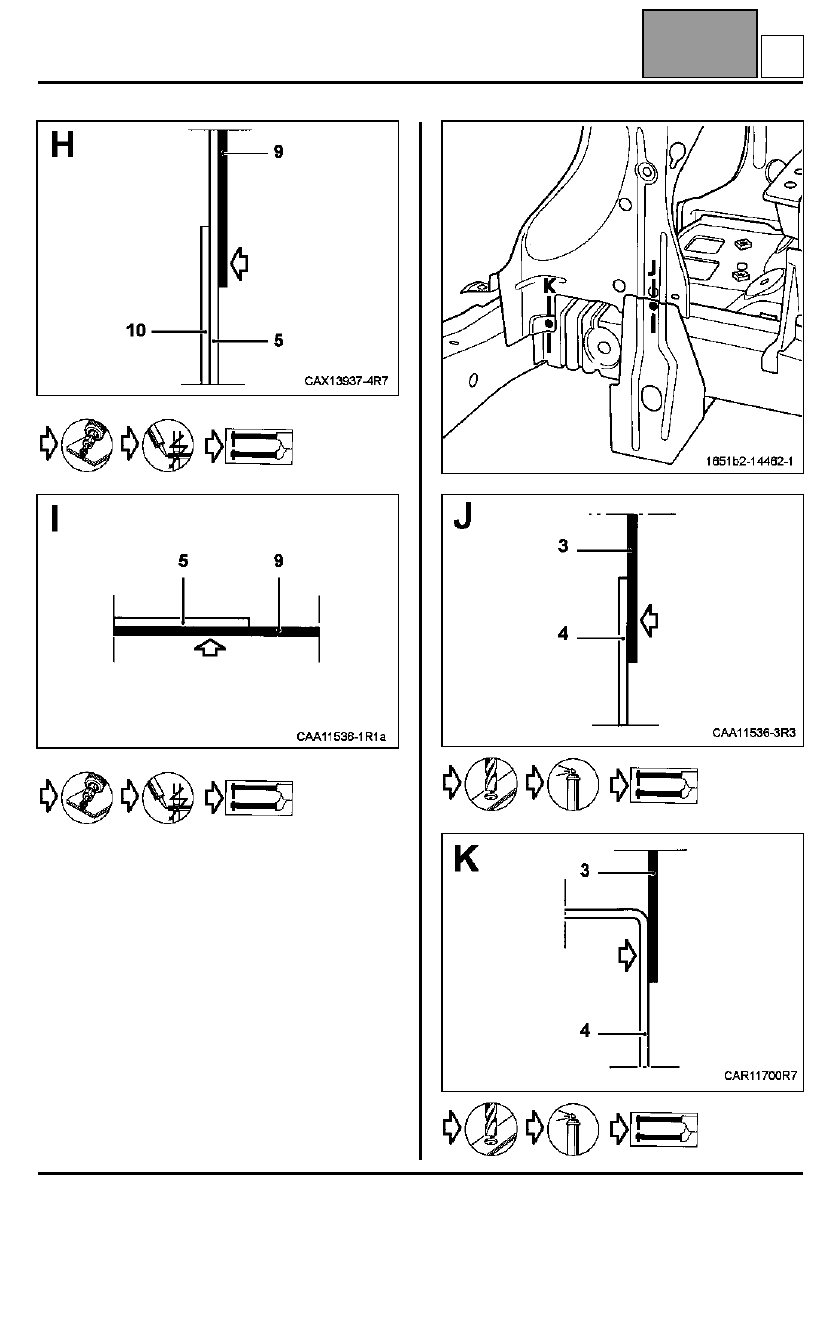

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Верхняя боковая поперечина
передней панели

2

Панель крепления блок-фары

3

Крайней передней поперечиной

4

Передний лонжерон

5

Передняя часть верхнего усилителя
брызговика

6

Передняя опора внутренней части
переднего подрамника

1,2
1,2
1,8
1,5

1

1,2

D
