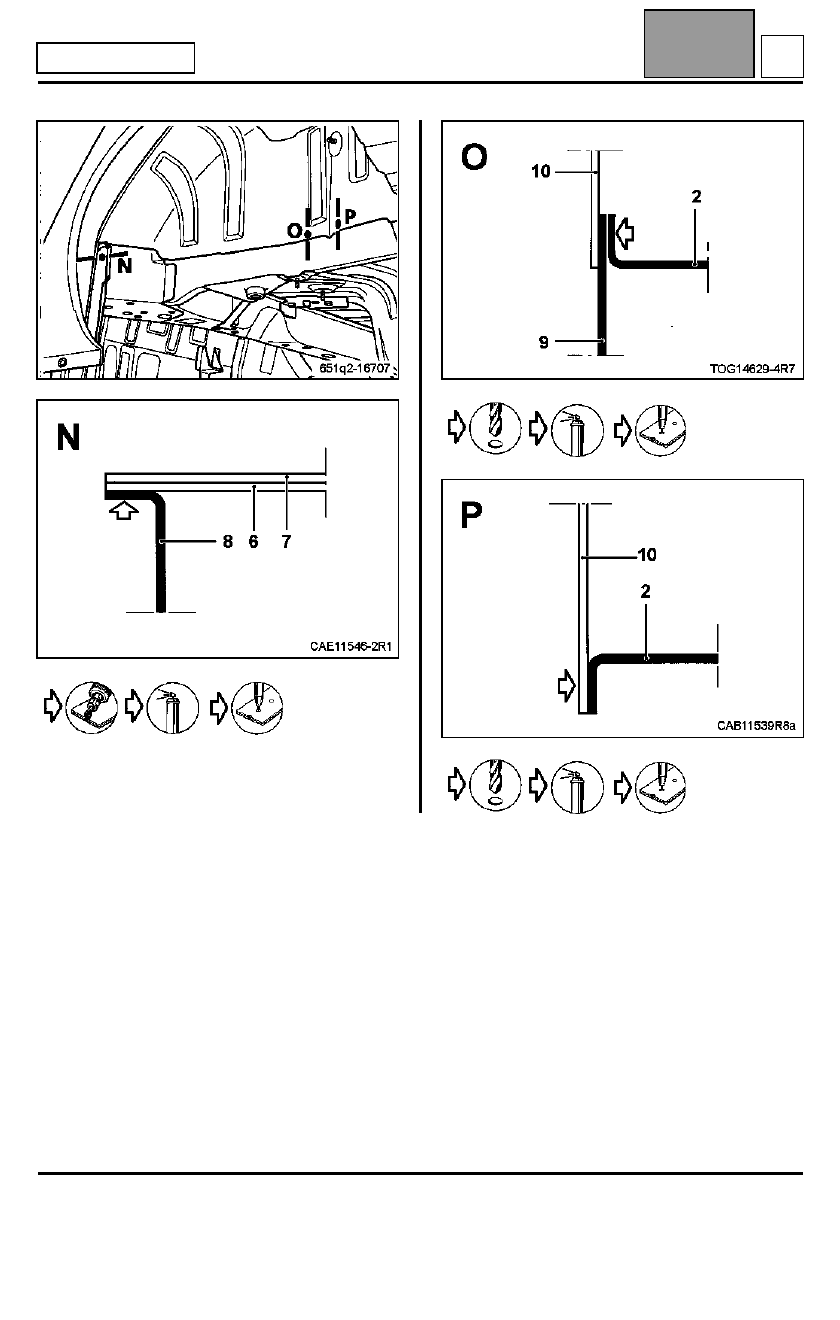

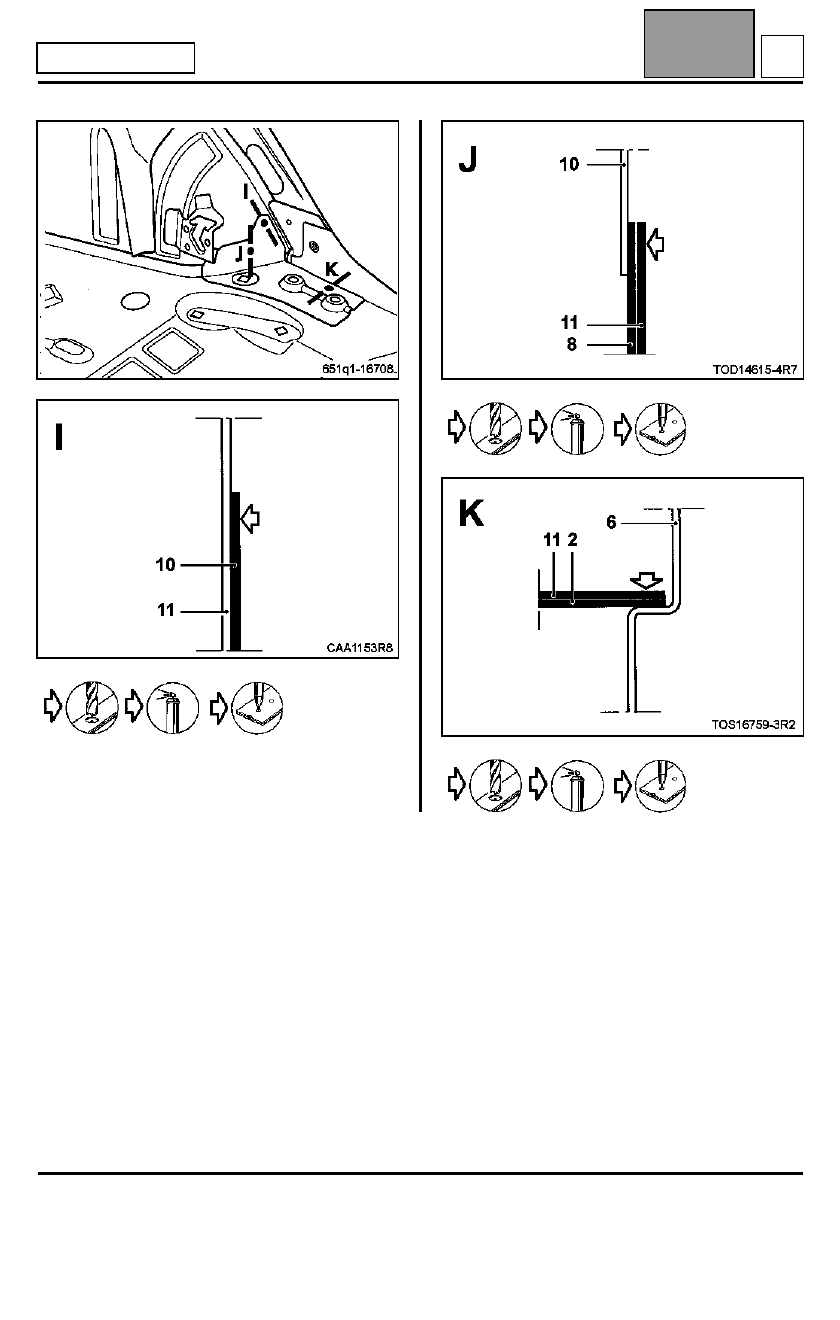

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-39



















G

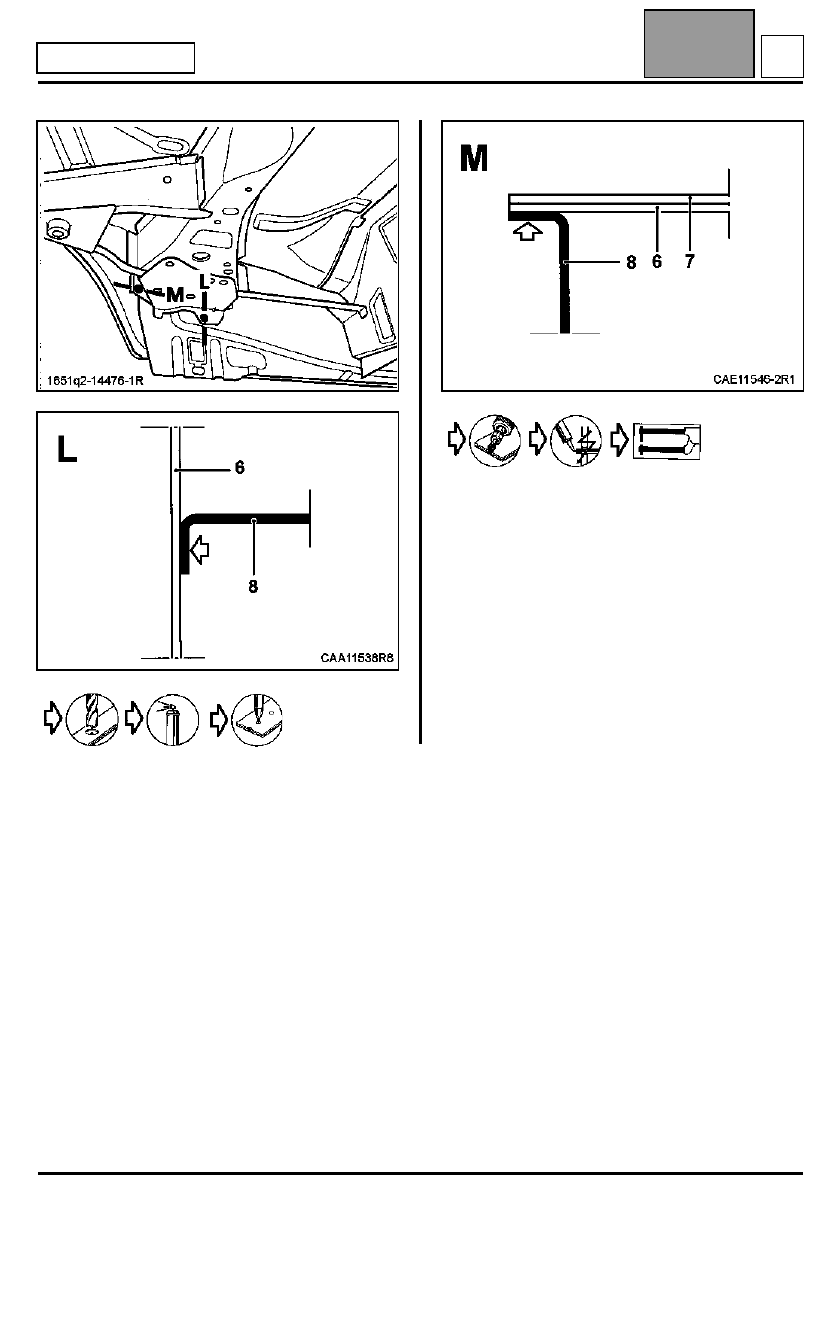

МОДИФИКАЦИЯ L

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-40













G

МОДИФИКАЦИЯ L

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-41



















G

МОДИФИКАЦИЯ L

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Переднее крыло

42А

42A-1

142А

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Переднее крыло

Замена этой детали является основной операцией при переднем и боковом ударах.

Особенности автомобилей Clio II фазы 2:
Деталь для автомобилей фазы 2 несколько отличается от деталей для автомобилей Clio II фазы 1, однако
методика замены одинаковая.

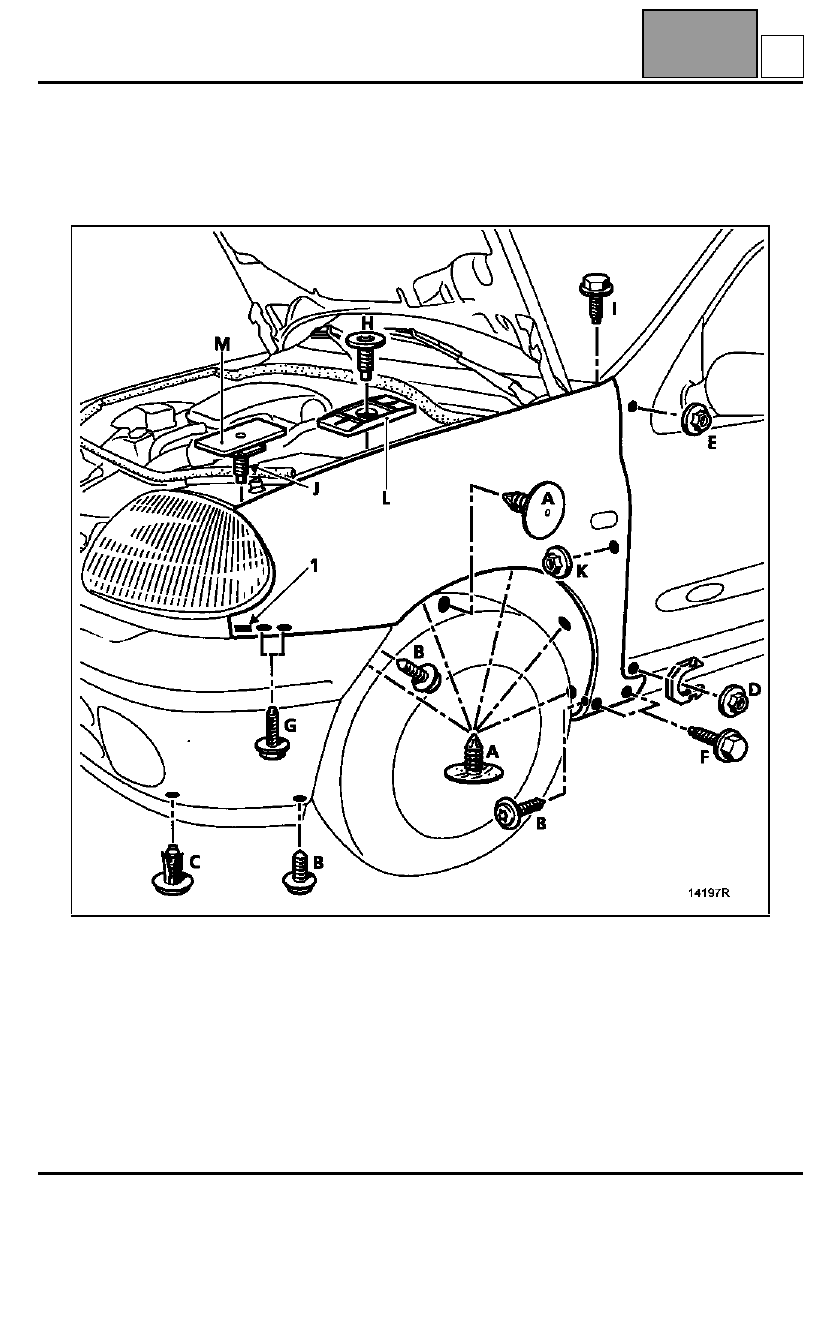

СНЯТИЕ

Снимите:
– решетку облицовки радиатора, высвободив ее из гнезда на крыле (1),
– решетку ниши воздухозабора,
– передний бампер,
– елочные фиксаторы (A), болты (B), и фиксатор (C),
– передние и задние грязезащитные щитки,

СНЯТИЕ КРЫЛА

Откройте дверь и отверните гайки крепления (D) и (E).
Отверните болты (F), (G), (H), (I) и гайки (J), (K).

A
