НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка панели порога

41C

A

41C-15













D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

141D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

Замена этой детали является дополнительной
операцией при замене:

A замене разрезом по линиям при боковом

ударе:
задней накладки панели порога.

B замене разрезом по линиям при ударе сзади:

панели задка.

Особенность автомобилей фазы 2

Деталь автомобилей фазы 2 несколько отличается
от детали для автомобиля Clio II фаза 1, но
методика замены одинакова.

Деталь может заменяться частично тремя
способами (см. вид в разрезе в методике ниже):

– задняя левая часть,
– задняя правая часть,
– передняя часть.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– узлом крепления запасного колеса,
– усилителем заднего пола,
– приваренным болтом,
– приваренной шпилькой,
– скобой крепления подушки заднего сиденья.

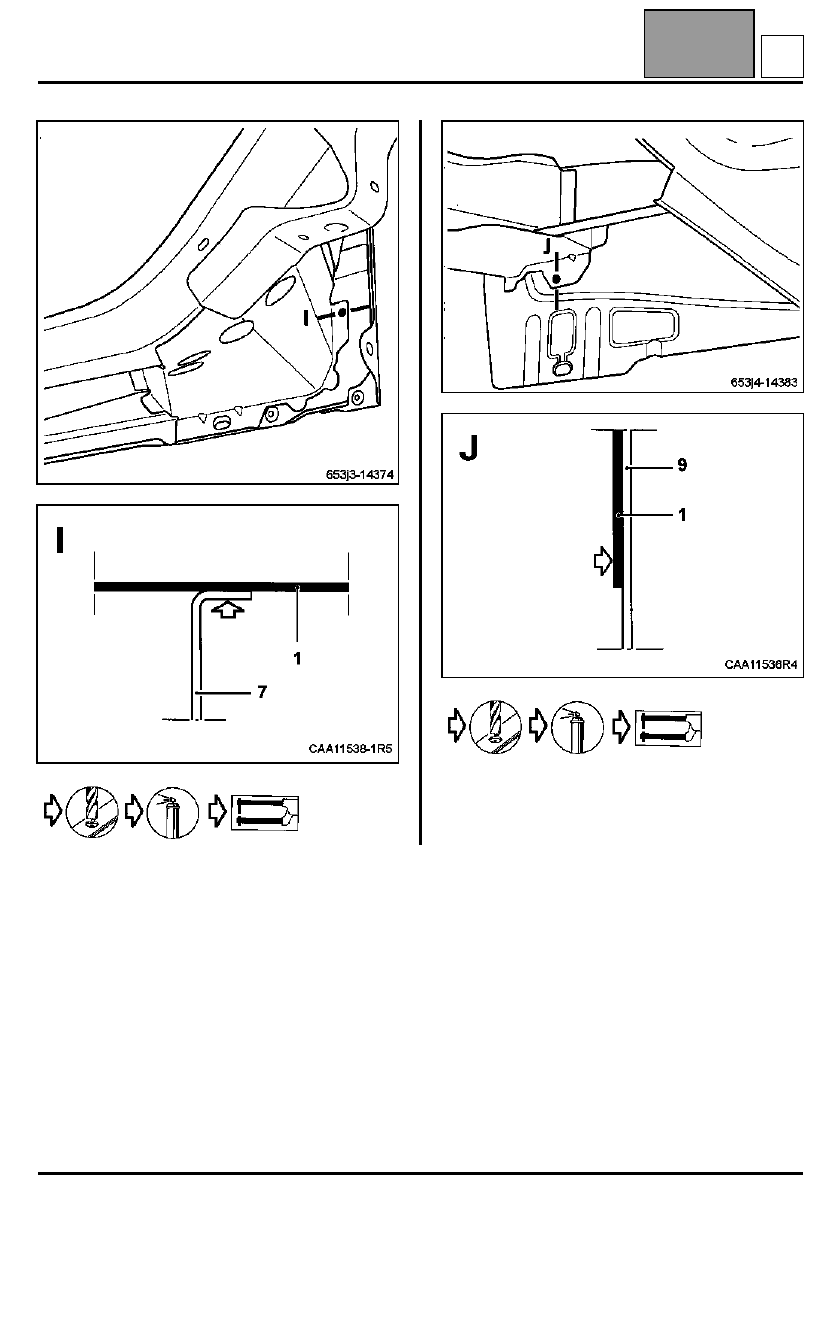

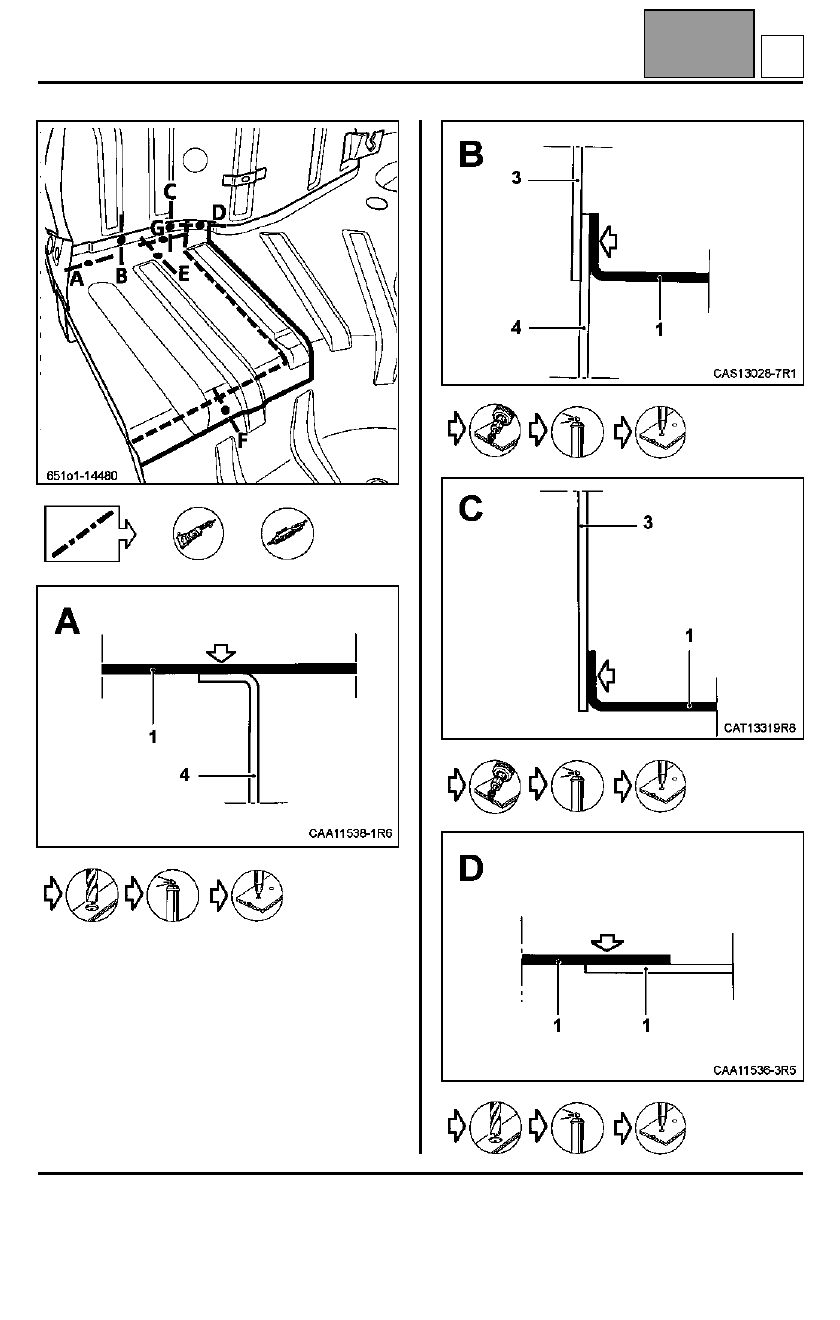

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Задняя часть пола

2

Усилитель заднего пола

3

Внутренняя задняя колесная арка

4

Кронштейн крепления выпускного
трубопровода

5

Задний лонжерон

6

Средняя поперечина заднего пола

7

Соединительный элемент лонжерон/
поперечина

8

Передняя поперечина заднего пола

9

Накладка панели порога

10 Узел крепления задней подвески

0,7
1,8
0,8

1,2
1,2
1,2

1,5
1,5
1
1

41D-1

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-2





 или

























НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-3

















 или
