ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-21

УСТАНОВКА

При разборке и сборке головки блока
цилиндров соблюдайте следующие правила:

– Обязательно выполните перезаправку

гидравлических толкателей, т. к. рабочая
жидкость из толкателей может вытечь, если
они длительное время не работают.

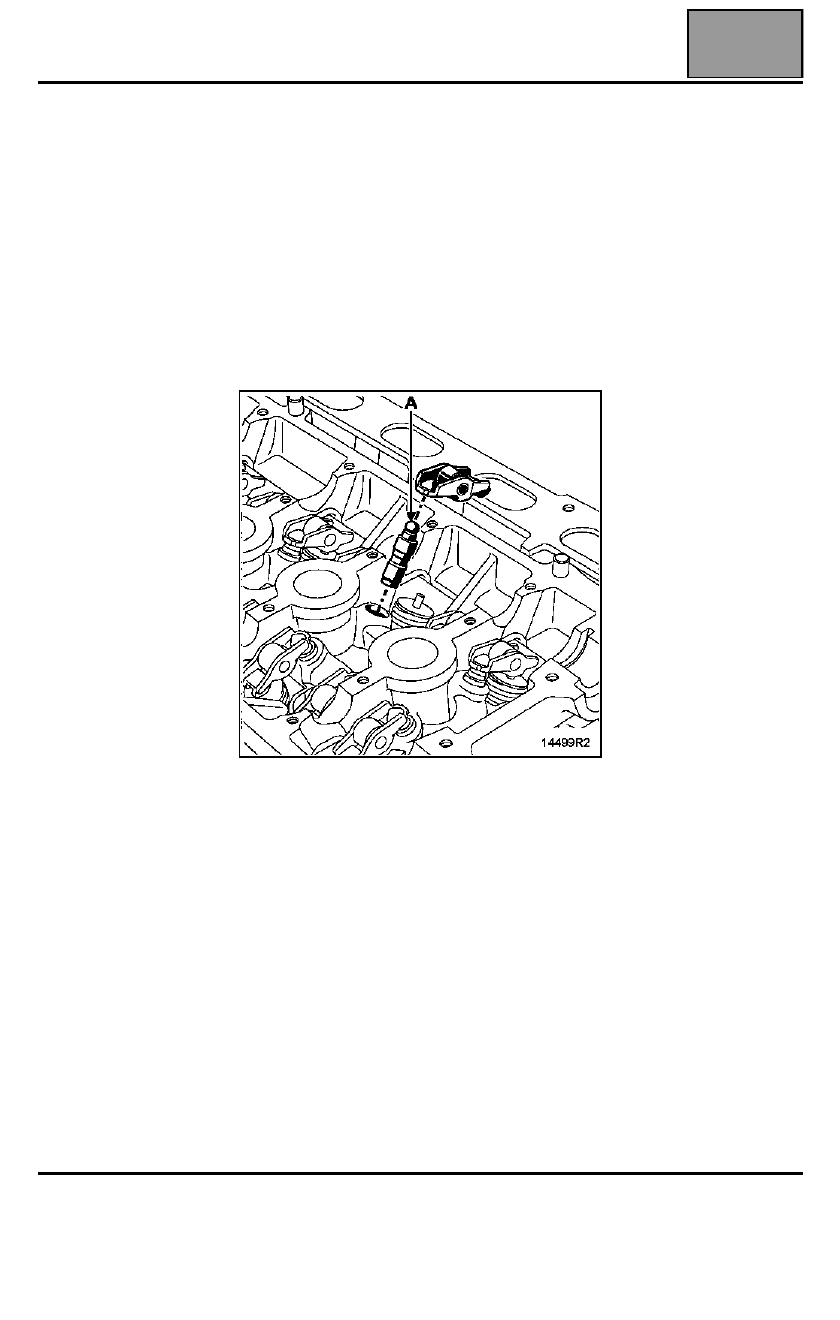

Чтобы убедиться в необходимости заправки,
нажмите на верхнюю часть (А) толкателя
большим пальцем, если плунжер уходит вниз,
погрузите толкатель в емкость с дизельным
топливом, затем установите толкатели.

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка панели порога

41C

A

41C-12

Накладка панели порога

Замена этой детали является дополнительной
операцией при замене усилителя нижней секции
боковины кузова при боковом ударе (версии B и C).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

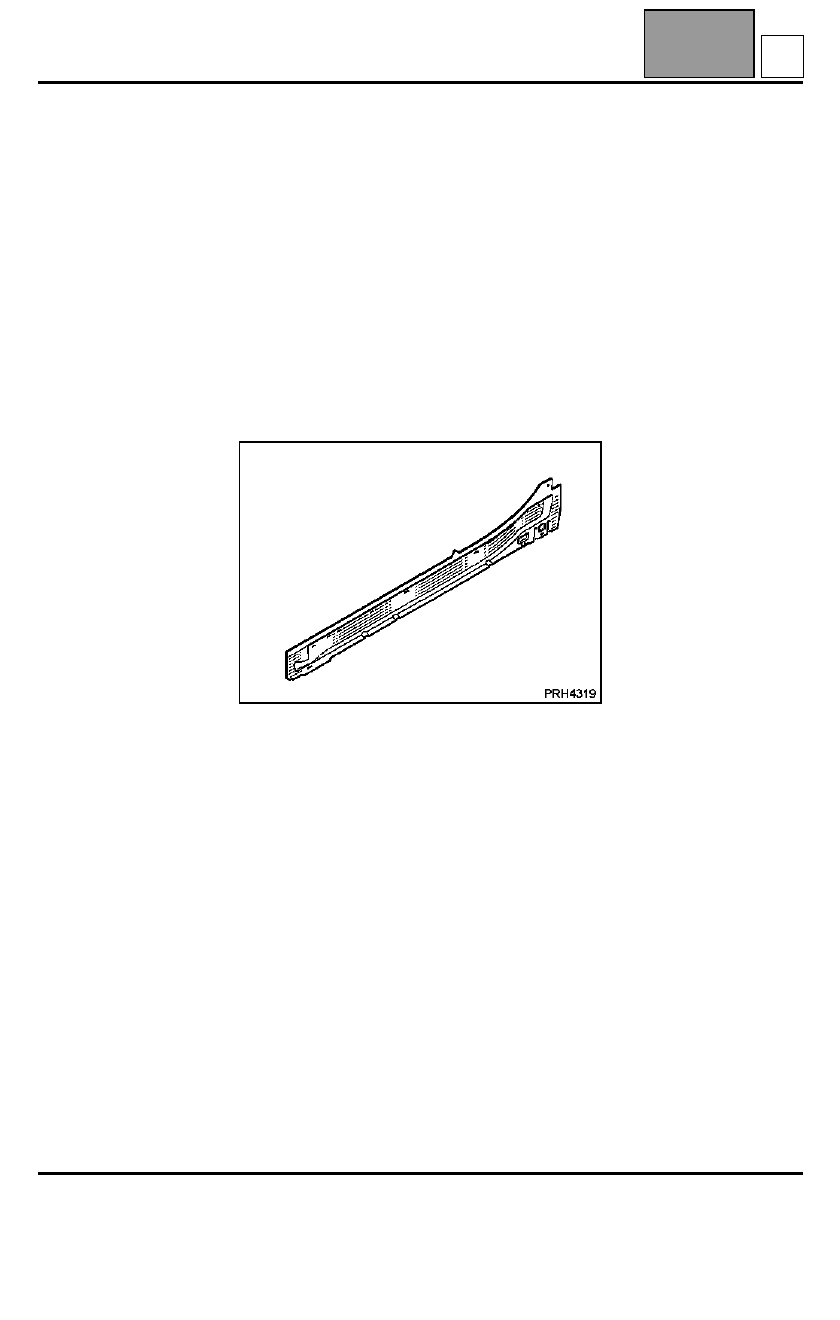

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– пластиной усилителя,
– приваренными гайками.

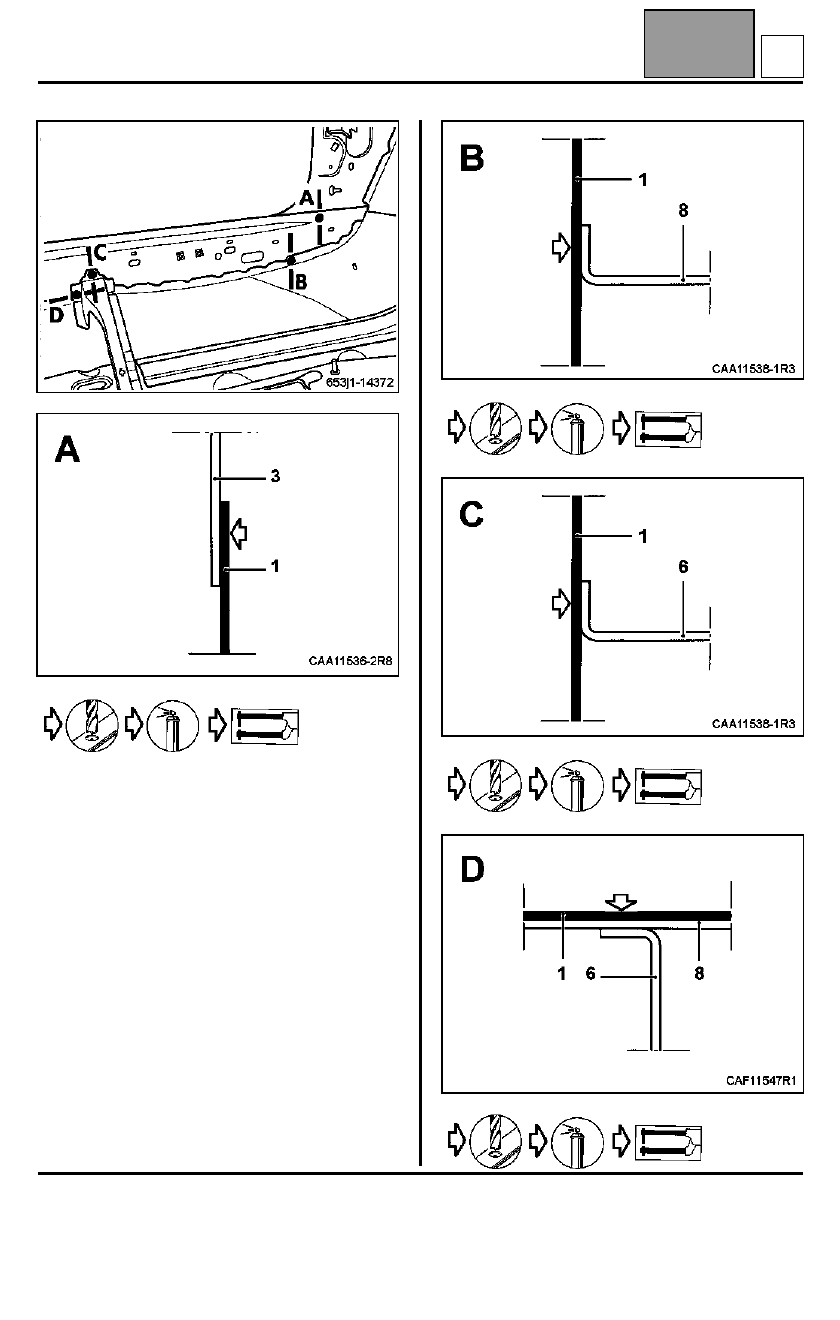

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Накладка панели порога

2

Усилитель панели порога

3

Передний брызговик - внутренняя
панель стойки кузова

4

Задняя часть пола

5

Поперечина заднего пола

6

Поперечина крепления переднего
сиденья

7

Передняя боковая поперечина

8

Центральная секция пола

9

Узел крепления задней подвески

1
1

1,2
0,7
1,5

1
1
1,47
1

D

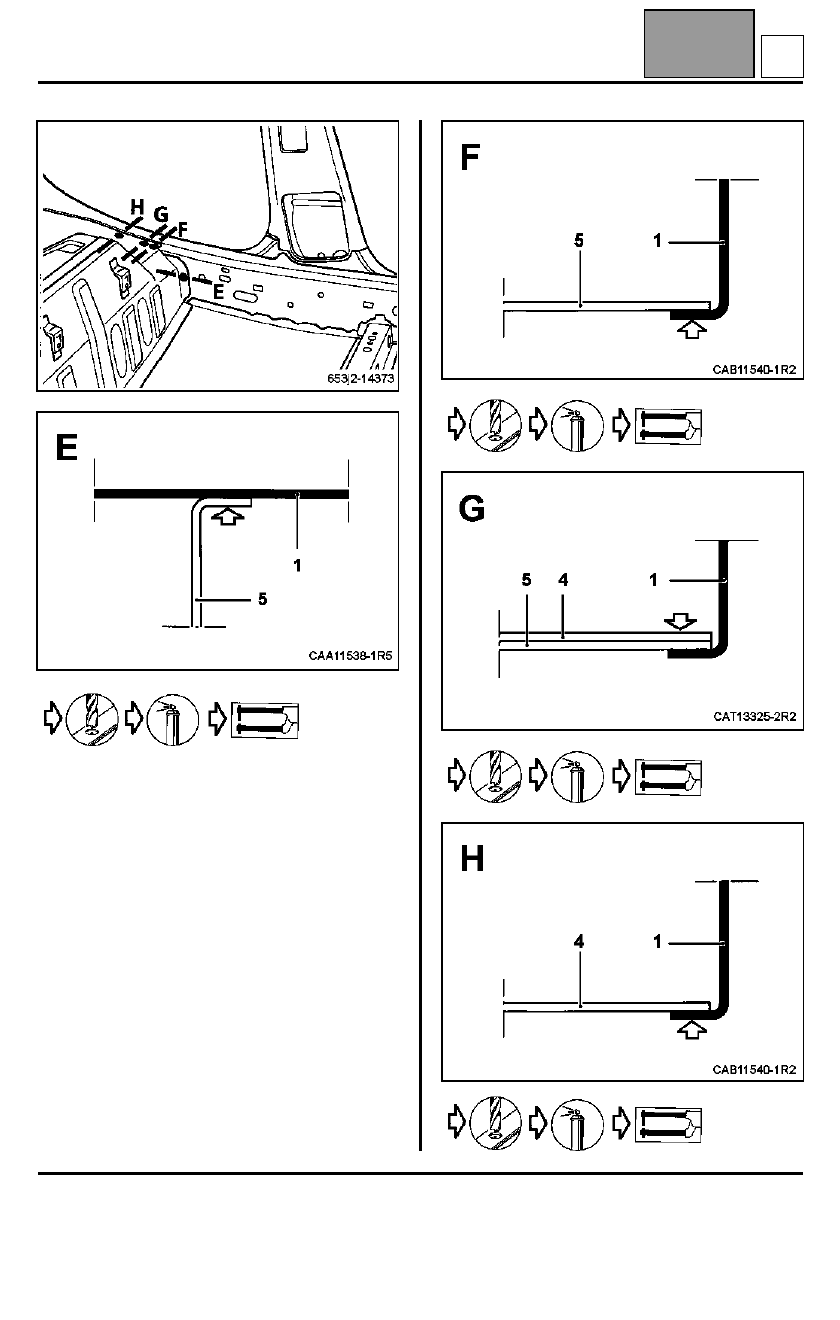

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка панели порога

41C

A

41C-13

























D

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка панели порога

41C

A

41C-14

























D
