НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Панель порога

41C

A

141C

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Панель порога

Замена этой детали является дополнительной
операцией при замене основного усилителя при
боковом ударе.

Данная операция производится частично для
версии B и дополнительно для версии C.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

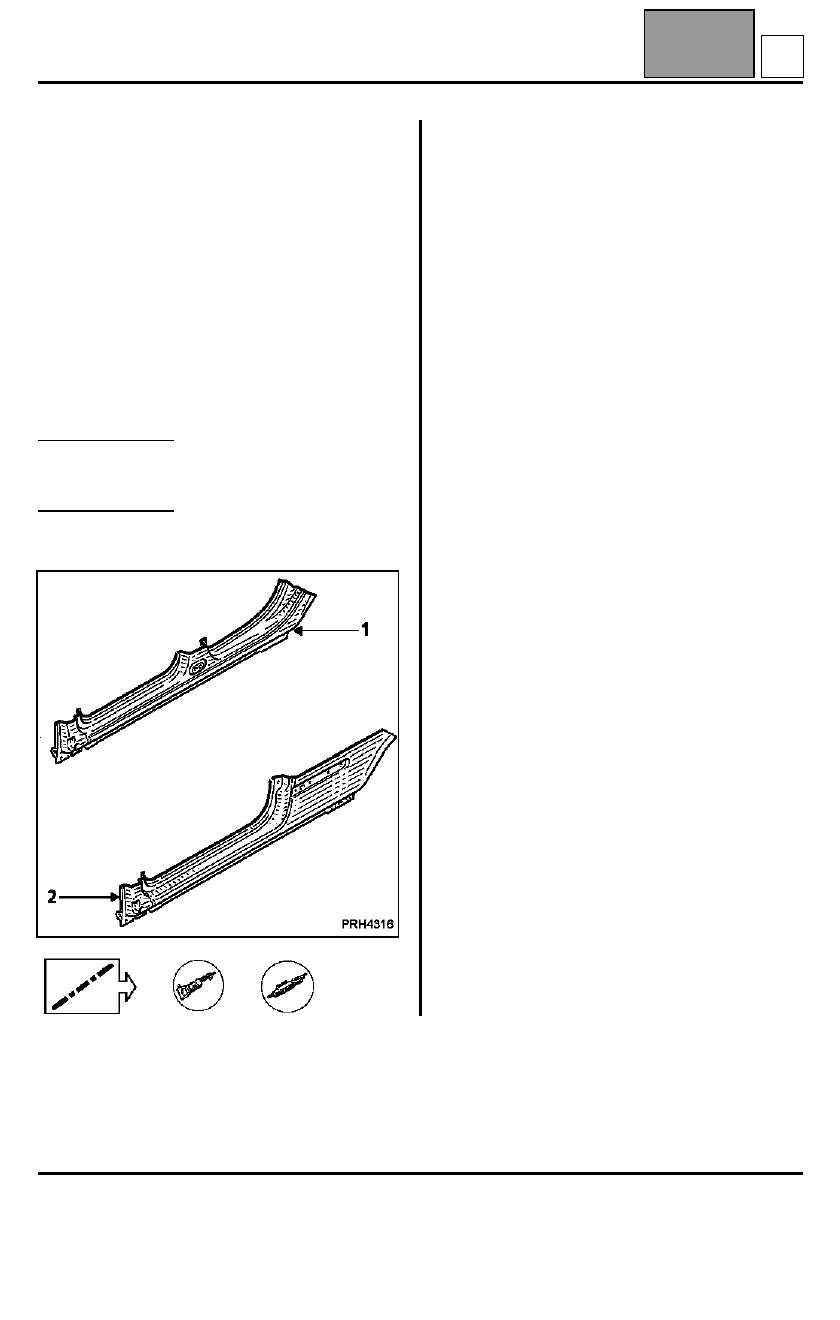

КОМПЛЕКТ ПОСТАВКИ

МОДИФИКАЦИЯ B (1)

Деталь в сборе с приваренной шпилькой.

МОДИФИКАЦИЯ C (2)

Деталь в сборе с приваренной шпилькой.





 или

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель порога

2

Накладка панели порога

3

Усилитель панели порога

4

Передний брызговик - внутренняя
панель стойки кузова

5

Усилитель средней стойки

6

Внутренняя панель средней стойки

1,2
1
1

1,2
1
0,7

41C-1

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-20

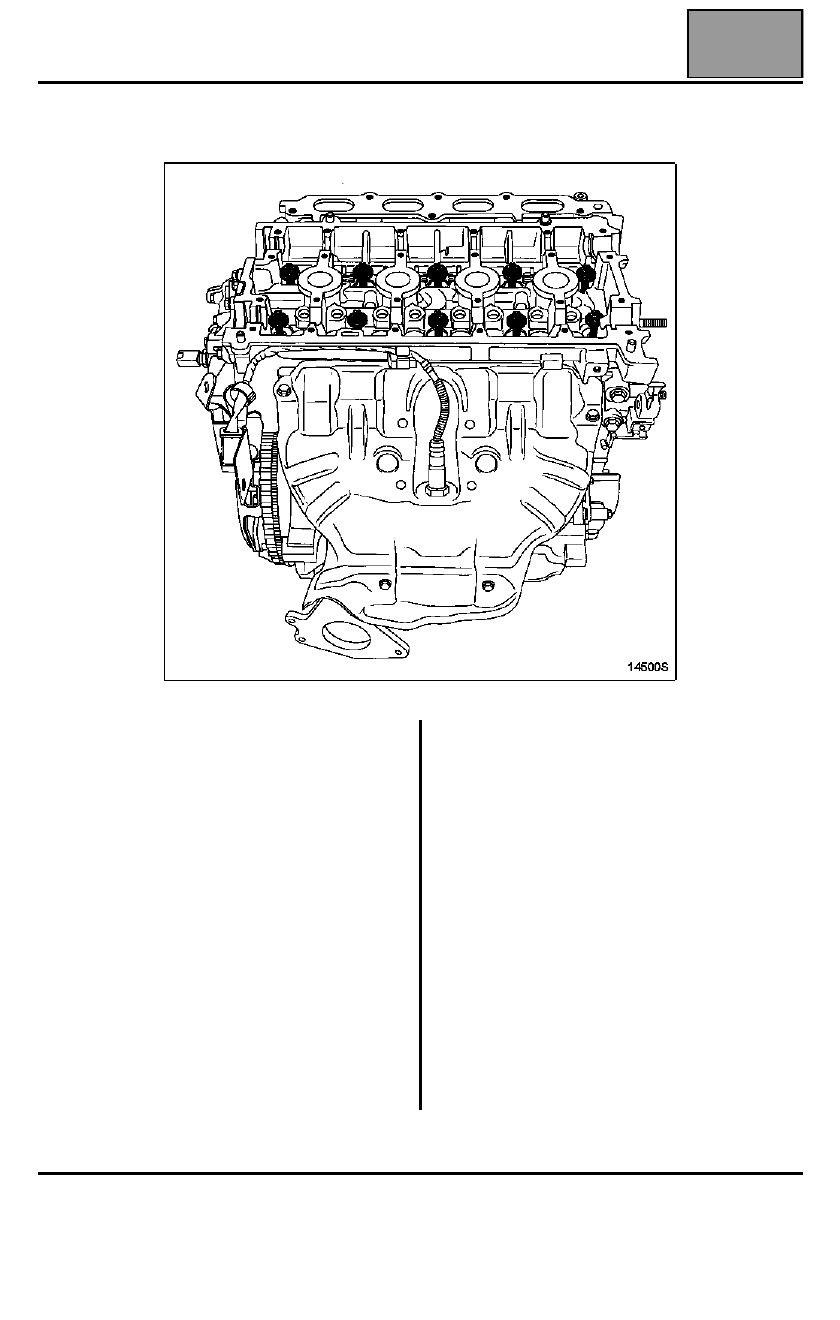

ОЧИСТКА

Категорически запрещено очищать
инструментом с острой кромкой привалочные
поверхности алюминиевых деталей.

Используйте средство

Décapjoint, которое

растворяет остатки прокладки.

Нанесите указанное средство на очищаемую
поверхность, выждите примерно десять минут,
затем удалите средство деревянным шпателем.

Эту операцию рекомендуется выполнять в
защитных перчатках.

При выполнении данной операции соблюдайте
особые предосторожности, чтобы исключить
попадание посторонних частиц в каналы
подачи масла под давлением к осям коромысел
(эти каналы выполнены в блоке цилиндров и в
головке блока цилиндров).

ПРОВЕРКА ПРИВАЛОЧНОЙ ПОВЕРХНОСТИ

С помощью поверочной линейки и набора щупов
проверьте отсутствие деформации привалочной
поверхности.

Максимально допустимая неплоскостность:
0,05 мм.

Шлифование головки блока цилиндров не
допускается.

Проверьте головку блока цилиндров на наличие
возможных трещин: с помощью приспособления
для проверки головки блока цилиндров на
герметичность (состоящего из емкости, комплекта,
соответствующего головке блок а цилиндров,
пробки, герметичной пластины, заглушки).
Сертификат емкости для проверки головки блока
цилиндров: 664000.

Снимите головку блока цилиндров.

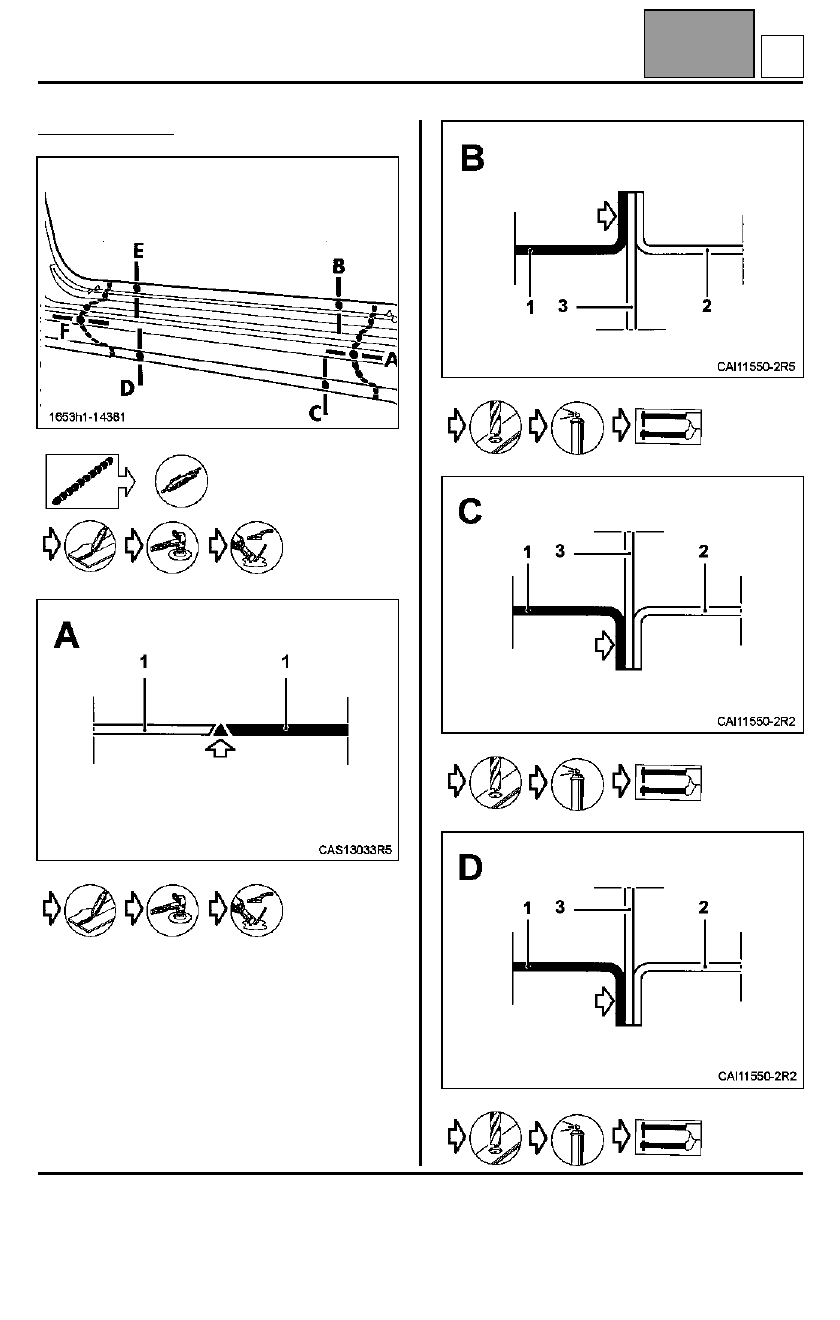

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Панель порога

41C

A

41C-2

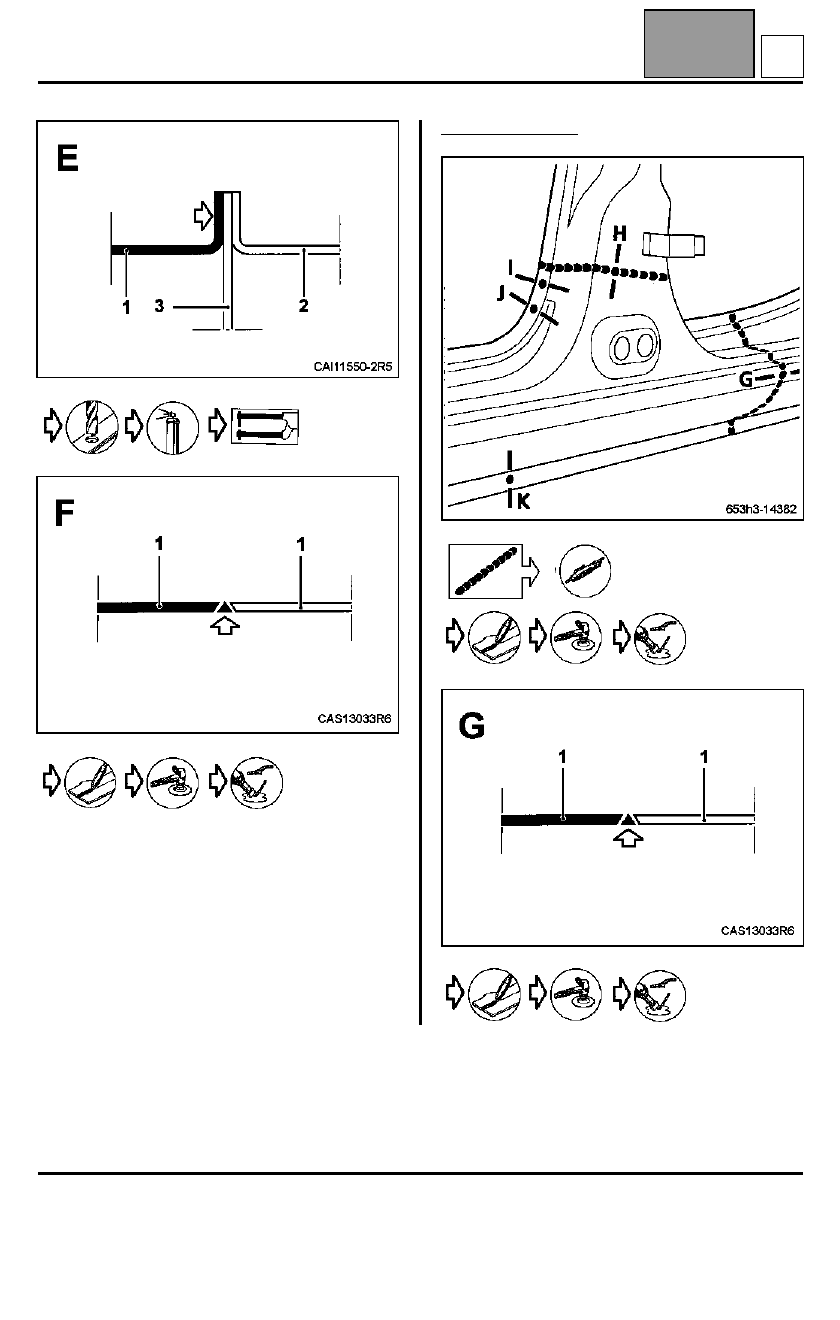

МОДИФИКАЦИЯ C



































НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Панель порога

41C

A

41C-3













МОДИФИКАЦИЯ B
