Renault Clio. Руководство - часть 209

НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА

Центральная секция пола

41В

A

41B-5





  или

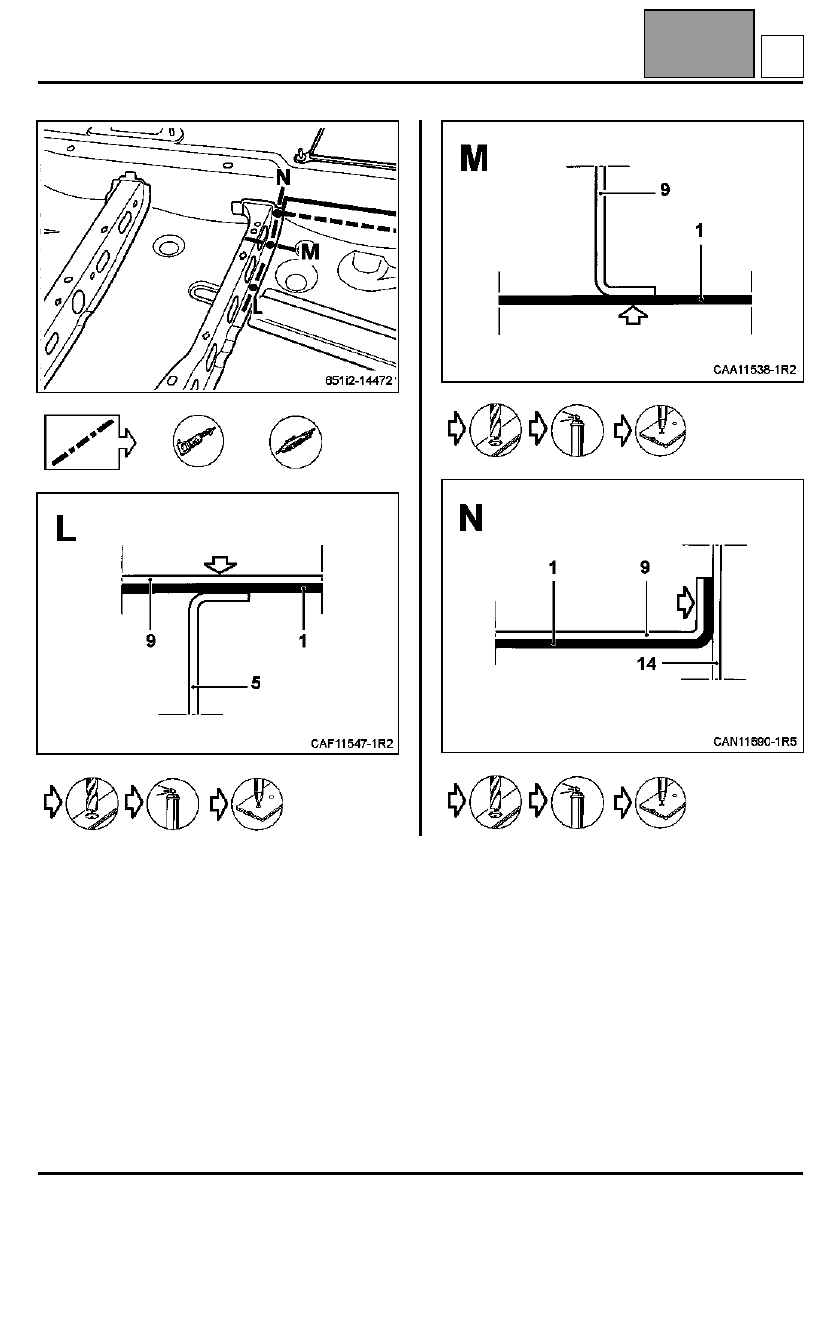

НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА

Центральная секция пола

41В

A

41B-6





  или

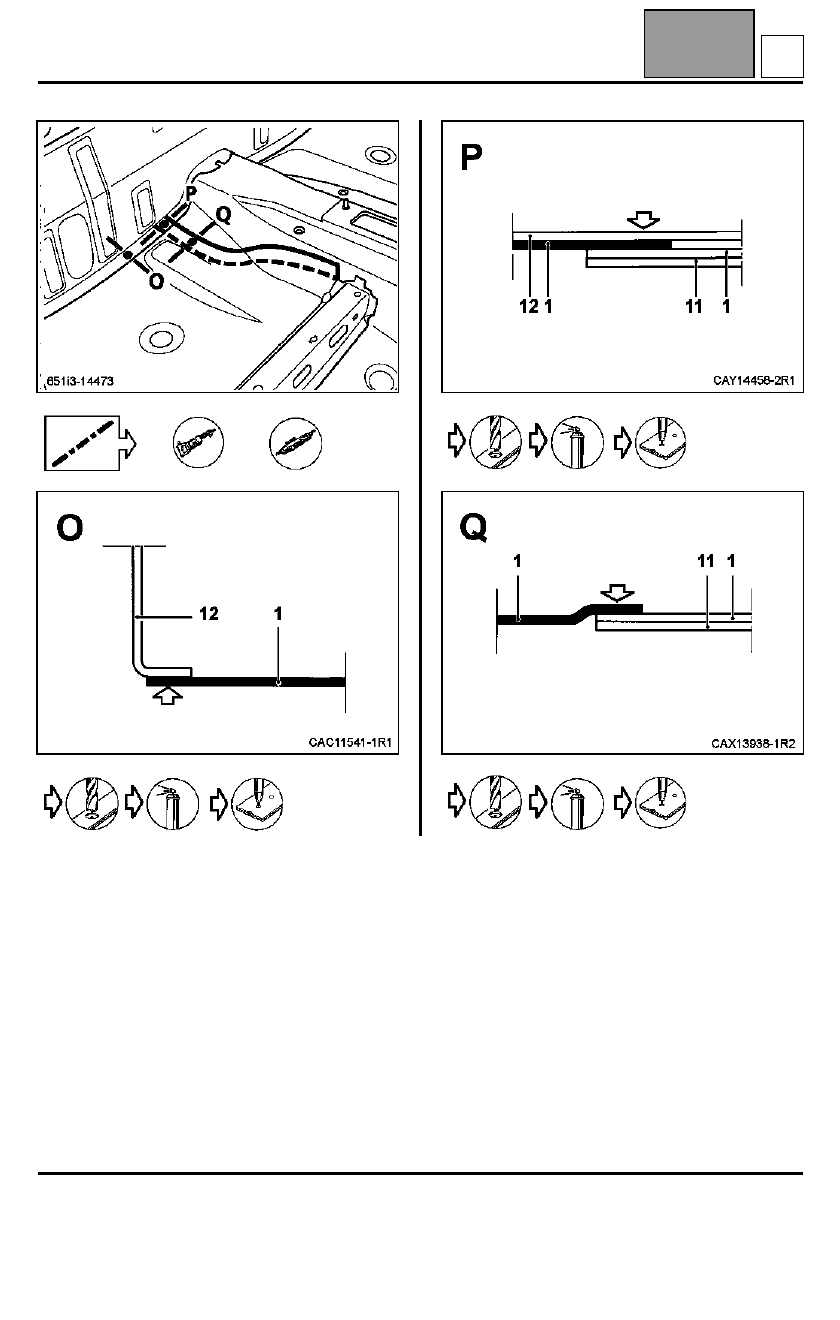

НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА

Поперечина крепления переднего сиденья

41В

A

41B-7

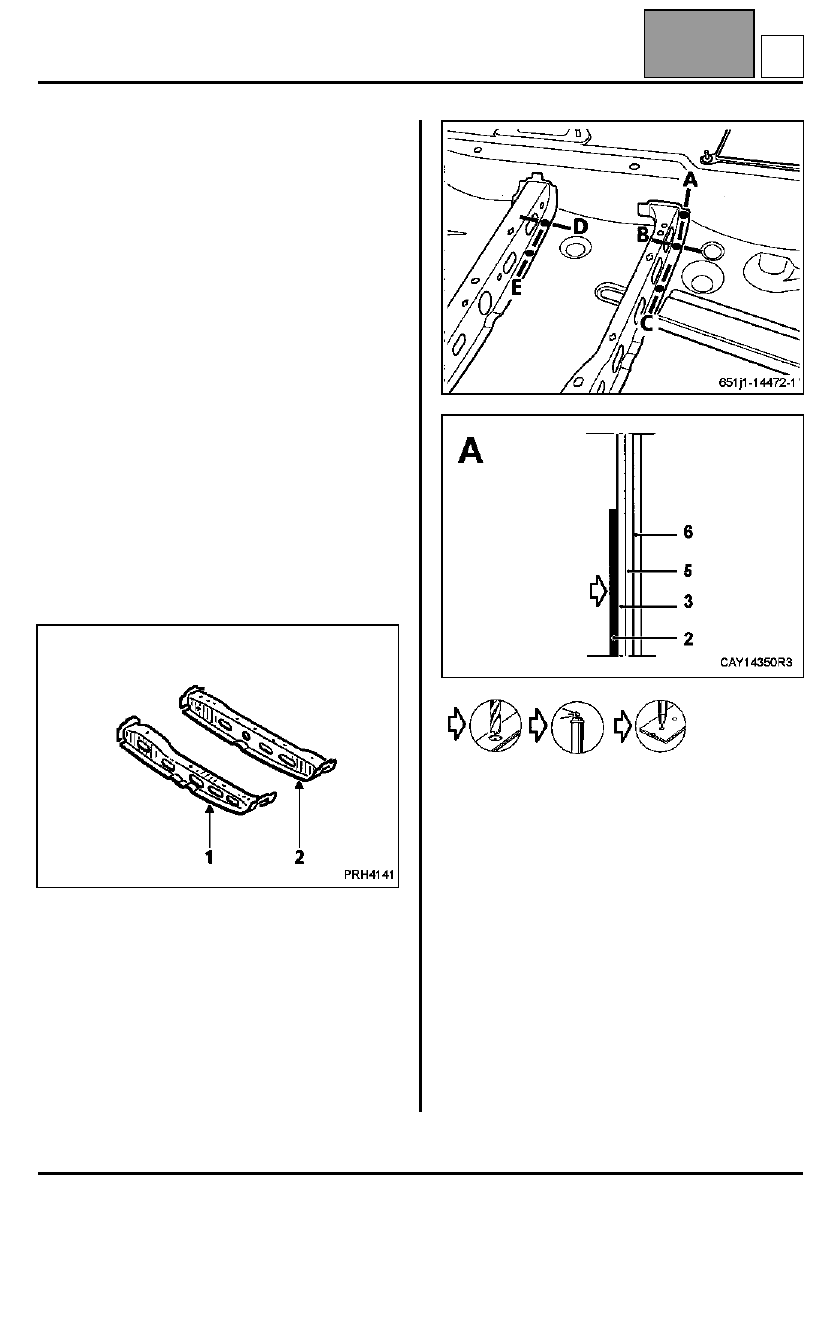

Поперечина крепления переднего сиденья

Замена данной детали является дополнительной
операцией при замене панели порога кузова при
боковом ударе.

Особенность автомобилей фазы 2

Деталь автомобилей фазы 2 несколько отличается
от детали для автомобиля Clio II фаза 1, но
методика замены одинакова.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

1 Передняя поперечина под передним

сиденьем

Деталь в сборе с проставкой переднего сиденья

2 Задняя поперечина под передним сиденьем
Деталь в сборе с проставкой переднего сиденья

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):







1

Задняя поперечина под передним
сиденьем

2

Передняя поперечина под передним
сиденьем

3

Центральная секция пола

4

Задняя часть переднего лонжерона

5

Усилитель туннеля

6

Передний усилитель тоннеля

1

1
1,47
2
1,5
1,5

B

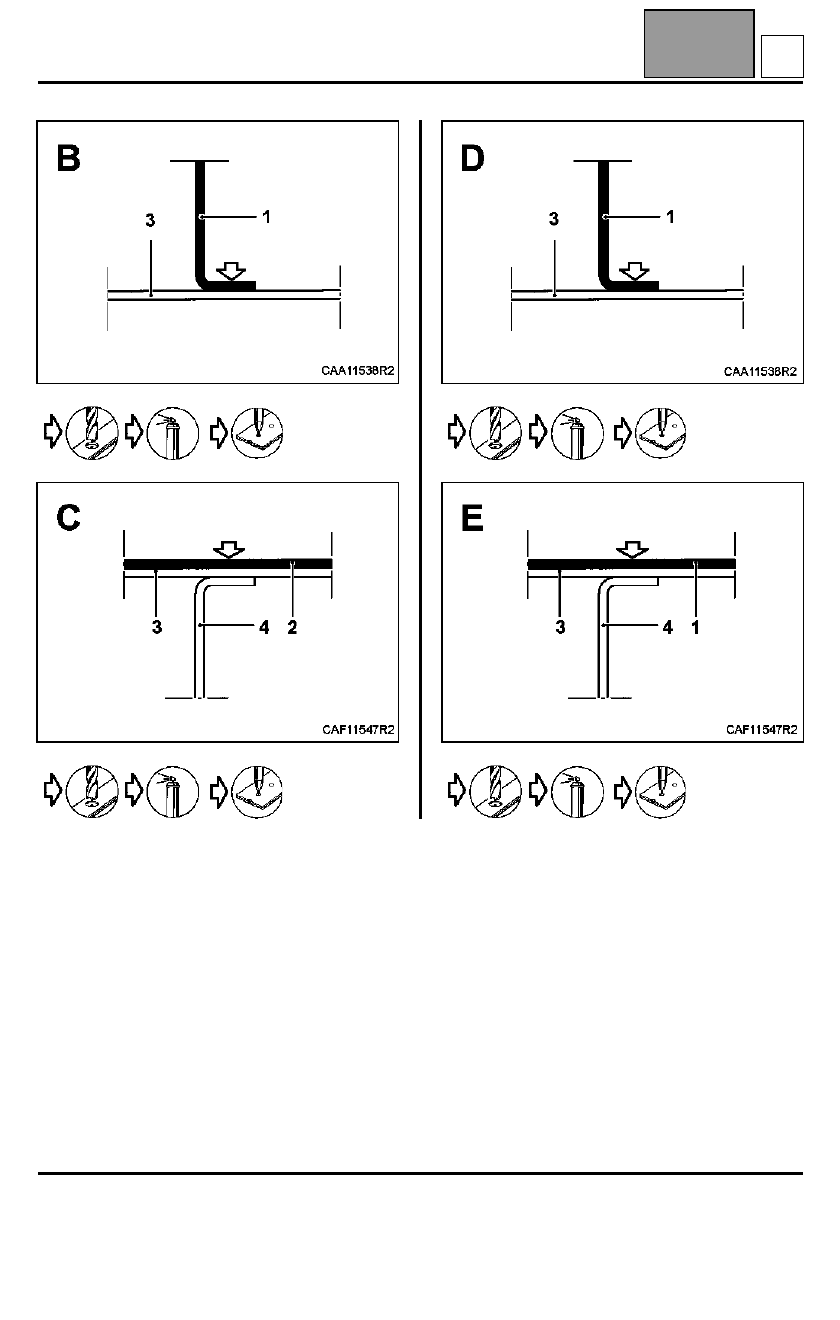

НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА

Поперечина крепления переднего сиденья

41В

A

41B-8

























B
