ОБЩИЕ СВЕДЕНИЯ

Специнструмент и приспособления

40A

40A-71

ШАБЛОН ДЛЯ ПЕРЕДКА

Фаза 2

Обозначение и каталожный номер приспособления

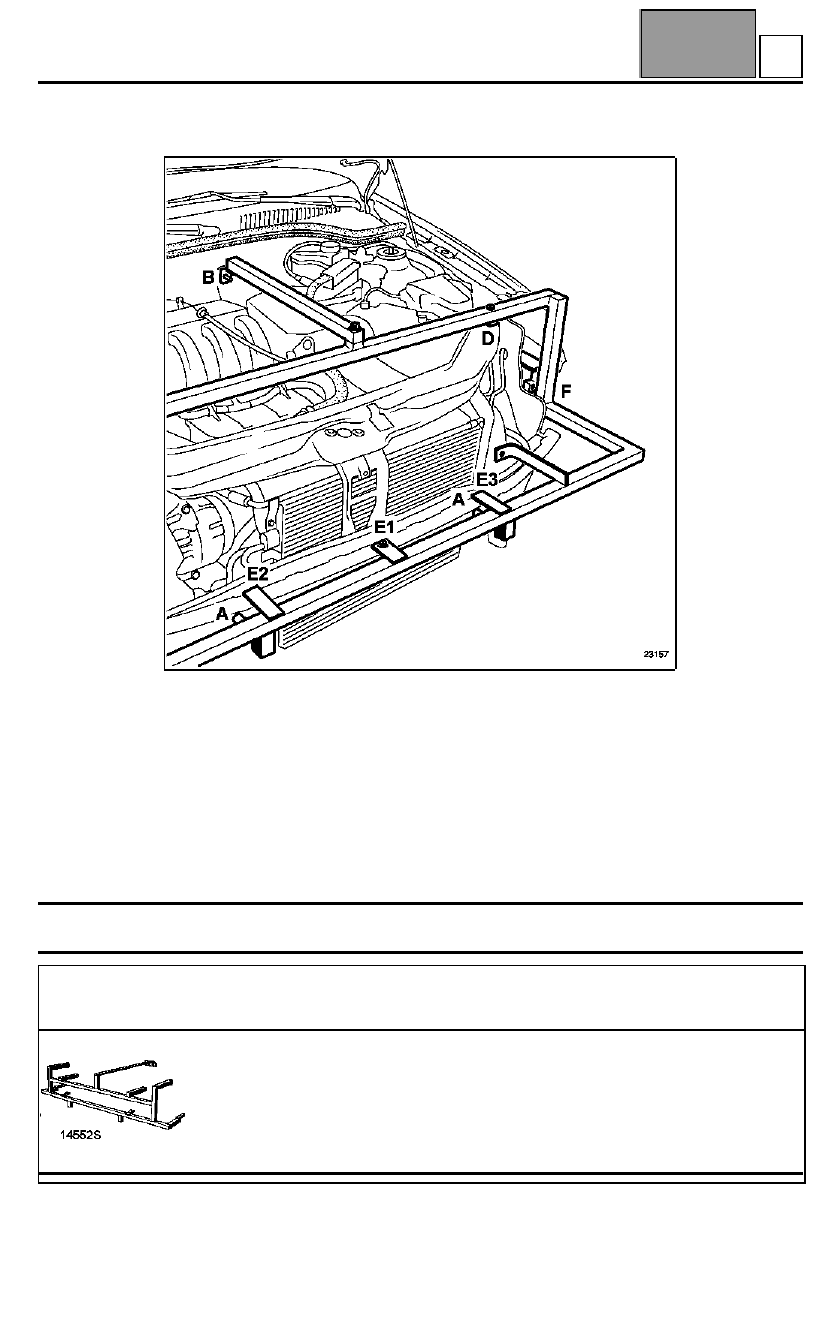

Точки (А) и (В) являются контрольными для установки шаблона на
кузов

Перед установкой шаблона следует при диагностике состояния
убедиться в правильности положения данных точек

Точки C, D, E1, E2, E3 и F служат прежде всего для крепления и
выверки положения заменяемых деталей.

Однако при невозможности использования одной из точек (А) или (В)
в качестве контрольных (выявленной при диагностике), контрольными
точками для выверки положения деталей служат точки,
расположенные со стороны, противоположной месту удара


Индекс

методики

ремонта

Складской

номер

Назначение

Car. 1637

00 00 163 700

Шаблон для передка

P

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-16

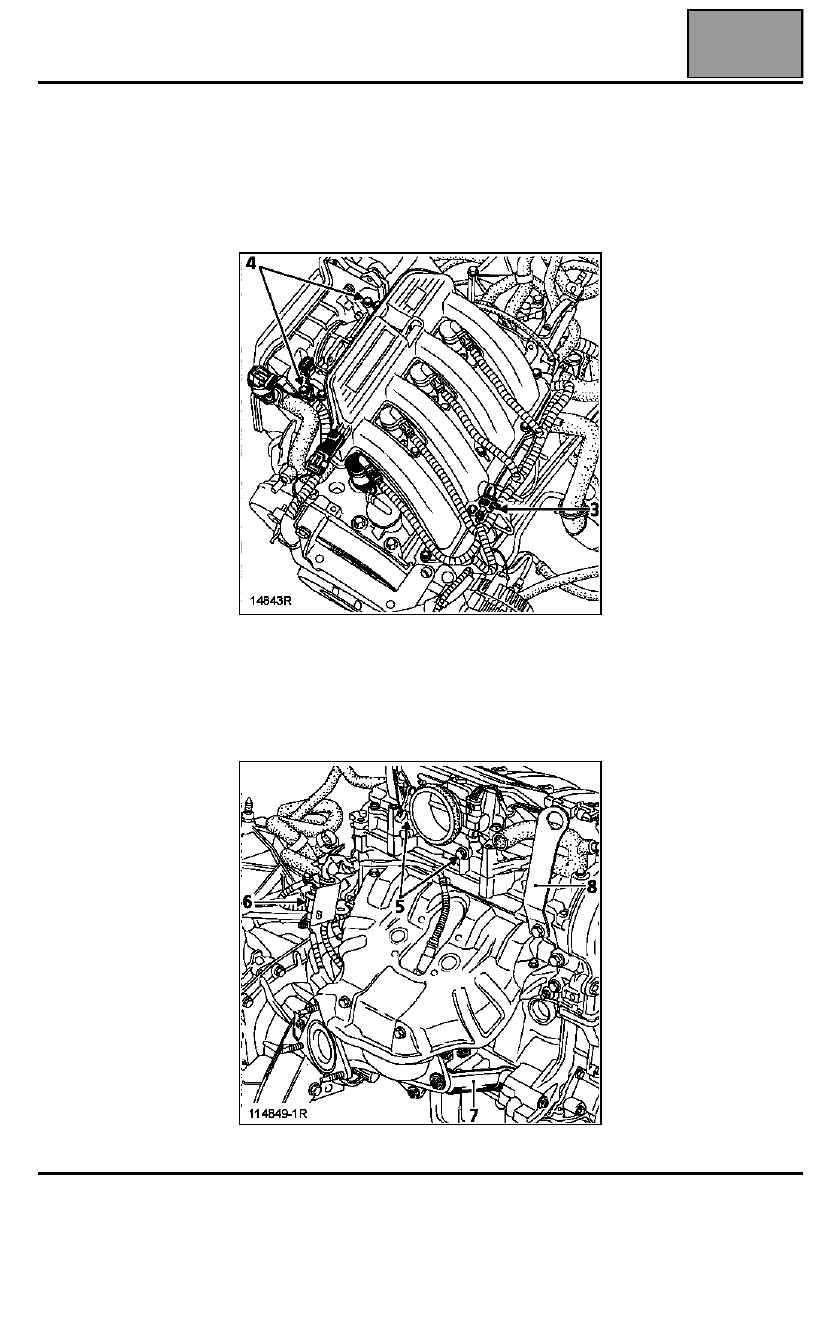

Разъедините разъем (3) и разъемы катушек
зажигания и форсунок.

Снимите:
– корпус воздушного фильтра (4) (для этого

отсоедините и отведите в сторону
расширительный бачок системы охлаждения
двигателя),

– детали крепления нейтрализатора, отделите его

выпускного коллектора и закрепите
нейтрализатор на трубопроводе системы
выпуска отработавших газов

– блок дроссельной заслонки (5),
– колодку проводов с (6) кислородного датчика,
– подкос (7) и подъемную подушку(8),

– шланг отбора разрежения вакуумного усилителя

тормозов.

ОБЩИЕ СВЕДЕНИЯ

Кузов

40A

Кузов

В целях стандартизации в запчасти поставляется
только крыши без проделанных отверстий.
Поэтому для моделей с антенной или люком в
крыше следует просверлить или вырубить в крыше
необходимые отверстия.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

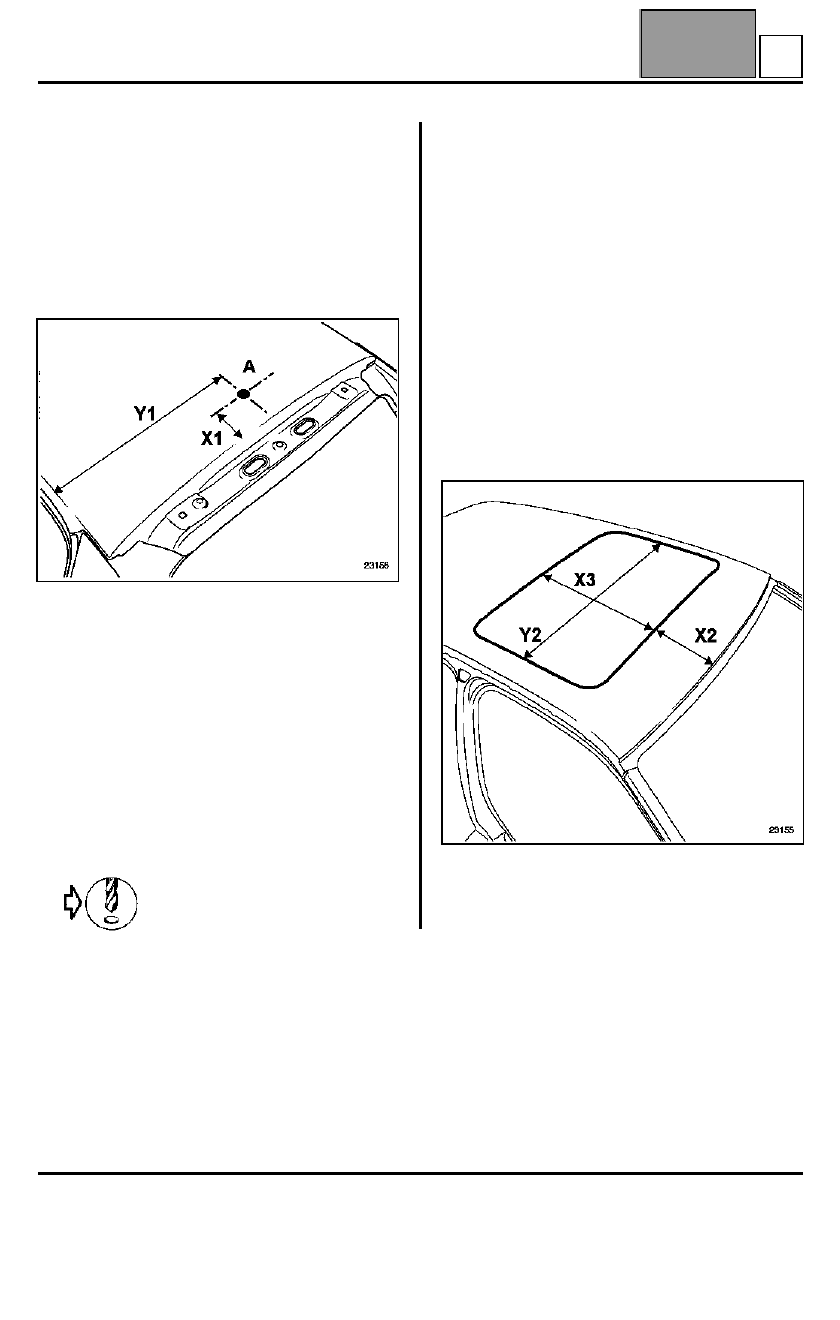

Доработка для установки на антенны на крыше

ПРИМЕЧАНИЕ: на автомобилях Clio II фаза 2
антенна устанавливается на задней части крыши.
Y1: 485 мм (данный размер должен быть точно
соблюден с каждой стороны).
X1: 95 мм

Проводимая операция:
1

ый

 вариант

Вырубите квадратное отверстие (A) со стороной
15 мм X 15 мм, соблюдая размеры, указанные на
рисунке.

2

ой

 вариант

Просто просверлите отверстие.

A



∅ 20

ВНИМАНИЕ!
Во 2-ом случае перед окончательной установкой
антенны необходимо восстановить герметичность
соединения уплотняющей мастикой
(см. Техническую ноту № 396A).

НАПОМИНАНИЕ
После всех операций по зачистке кузовных деталей
необходимо произвести их антикоррозионную
обработку.

Все операции по антикоррозионной обработке
должны выполняться с использованием
следующих материалов:

Фосфатосодержащий грунт

77 01 423 933

Растворитель

77 01 423 955

Доработка для установки люка крыши

X2: 212 мм
X3: 514 мм
Y2: 831 мм

Q

40A-72

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Нижняя крайняя передняя поперечина

41A

A

41A-1

141A

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Нижняя крайняя передняя поперечина

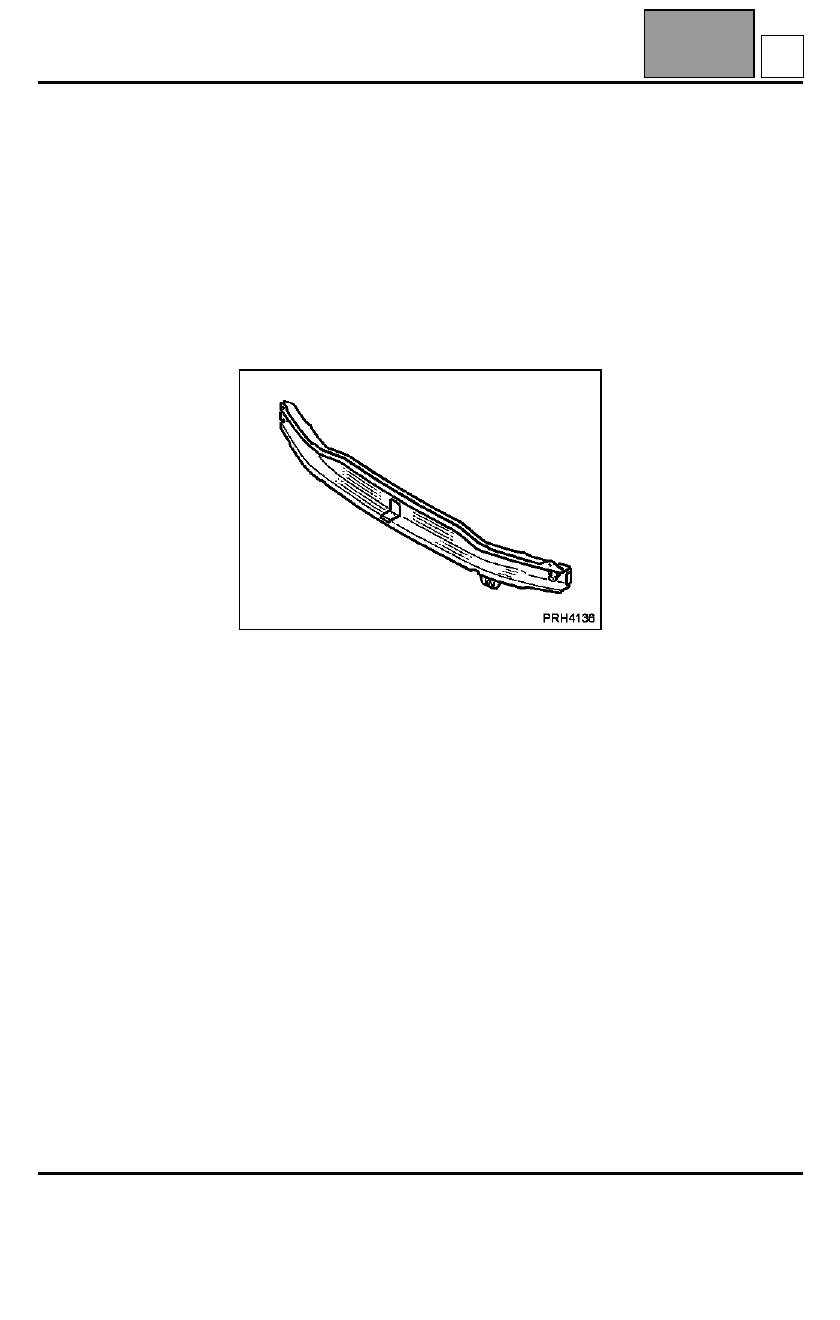

Замена этой детали является базовой операцией
при лобовом ударе.

Использовать ремонтный стенд не требуется при
условии, что лонжероны не повреждены
вследствие удара

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– накладкой передней нижней поперечины,
– кронштейном буксировочной проушины.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Передняя нижняя поперечина

2

Кронштейн буксировочной проушины

3

Панель крепления фары

4

Передний лонжерон

5

Передний брызговик - внутренняя
панель стойки кузова

6

Колесная арка

7

Накладка переднего лонжерона

1,8
2,5
1,2
1,5

1,2
0,8
1,2
