ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-67

МОДИФИКАЦИИ B, C

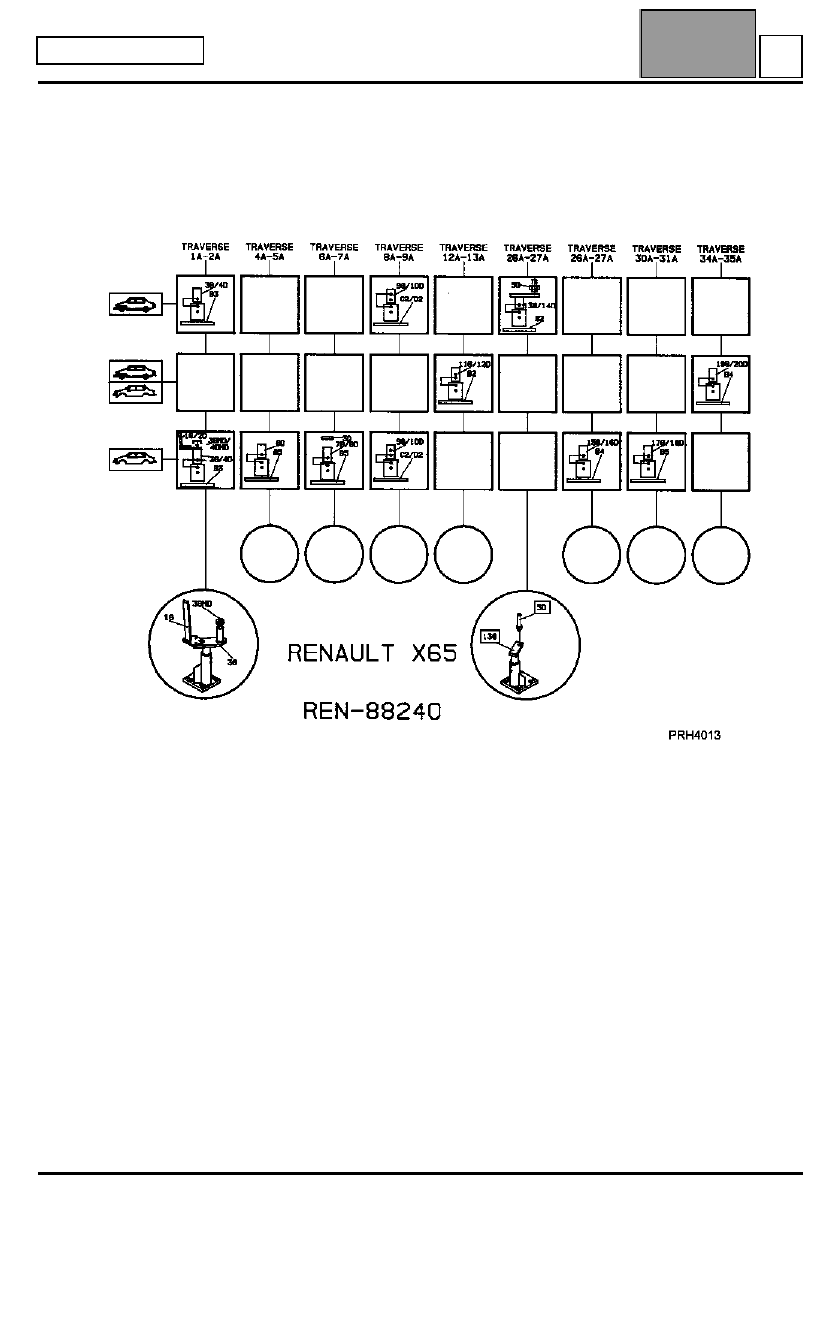

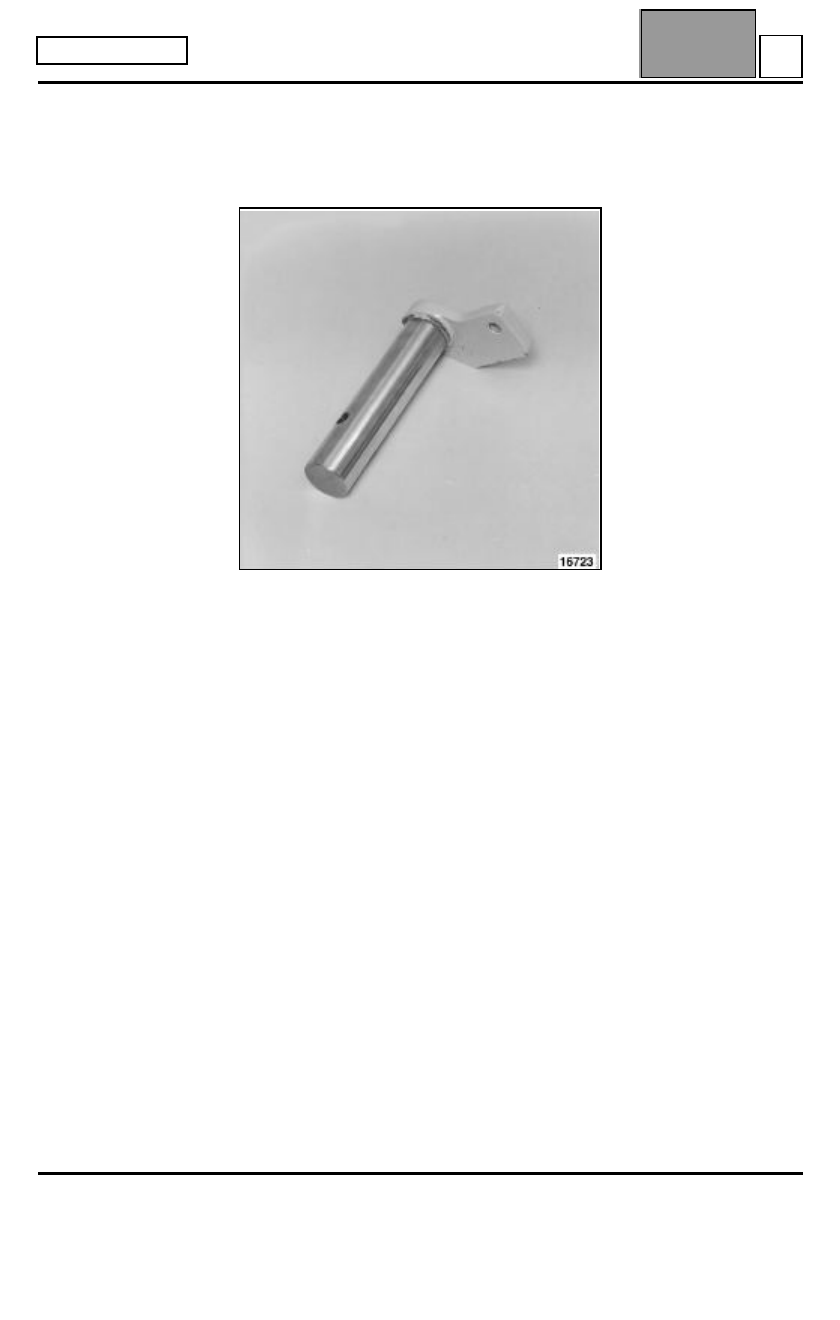

УСТАНОВКА ЭЛЕМЕНТОВ СТЕНДА BLACKHAWK

Они остаются неизменными (элементы крепления тягово-сцепного устройства).

O

ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-68

МОДИФИКАЦИЯ L

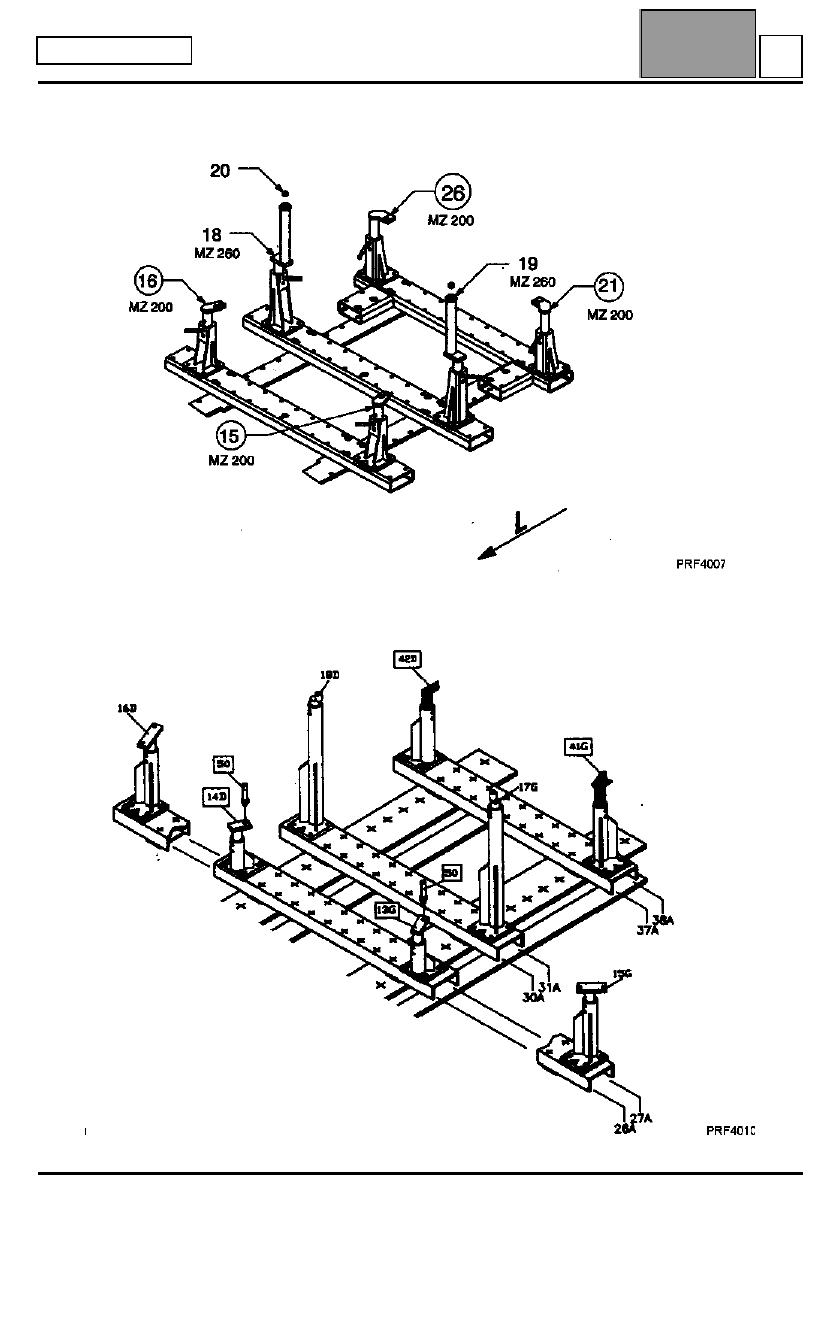

УСТАНОВКА ЭЛЕМЕНТОВ СТЕНДА CELETTE

УСТАНОВКА ЭЛЕМЕНТОВ СТЕНДА BLACKHAWK

O

ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-69

МОДИФИКАЦИЯ L

КАТАЛОЖНЫЕ НОМЕРА СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ

СТЕНД ДЛЯ РЕМОНТА КУЗОВА CELETTE

Специальные кондукторы для системы MZ

Заказывать в:     CELETTE S.A.

B.P. 9
38026 VIENNE

Номер по каталогу поставщика: 715.308

СТЕНД ДЛЯ РЕМОНТА КУЗОВА BLACKHAWK

Специальные кондукторы для системы MS

Заказывать в:     BLACKHAWK S.A.

centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG

Номер по каталогу поставщика: REN 88 242

O

ОБЩИЕ СВЕДЕНИЯ

Специнструмент и приспособления

40A

40A-70

Специнструмент и приспособления

Шаблон для передка

Фаза 1

Обозначение и каталожный номер приспособления

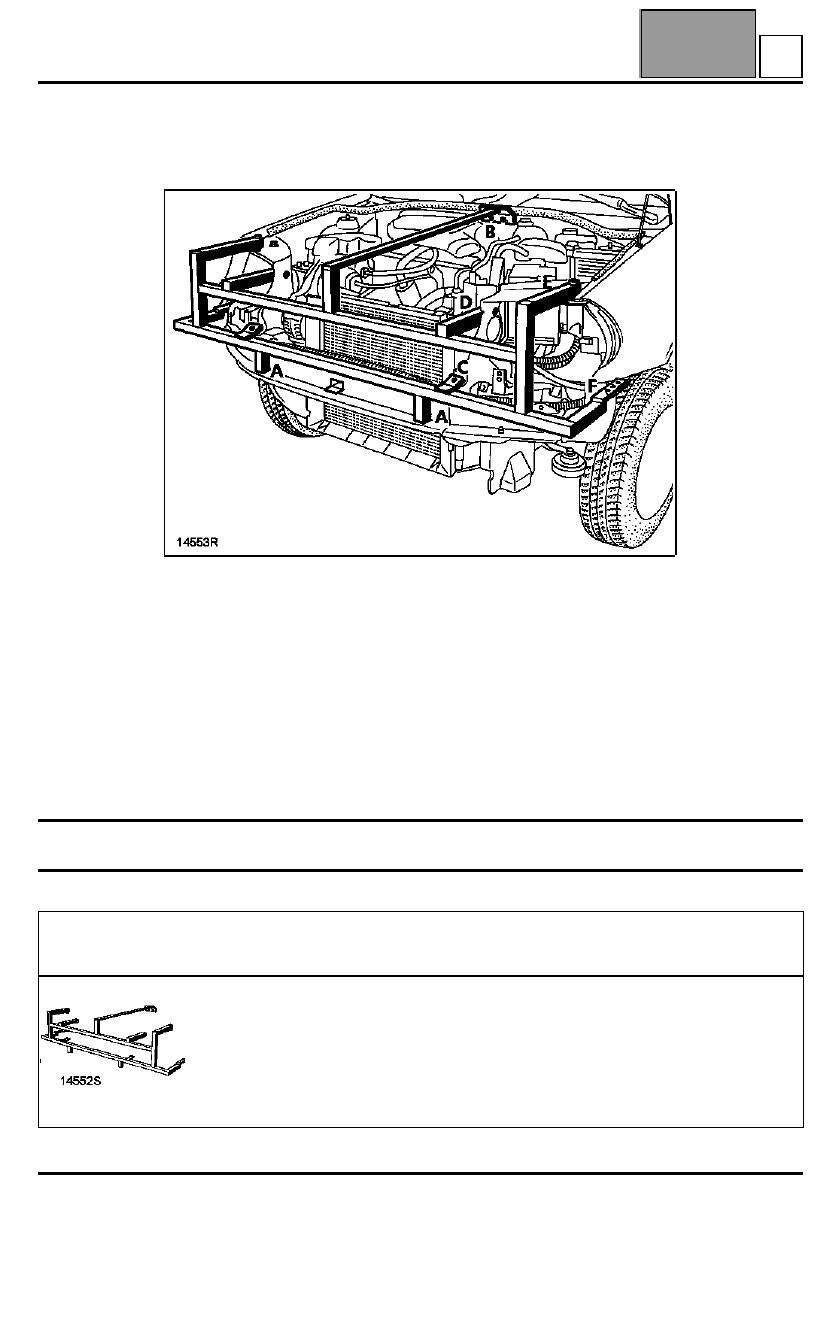

Точки (А) и (В) являются контрольными для установки шаблона на
кузов

Перед установкой шаблона следует при диагностике состояния
убедиться в правильности положения данных точек

Точки (C), (D), (E) и (F) и симметричные им точки служат прежде всего
для крепления и выверки положения заменяемых деталей.

Однако при невозможности использования одной из точек (А) или (В)
в качестве контрольных (выявленной при диагностике), контрольными
точками для выверки положения деталей служат точки,
расположенные со стороны, противоположной месту удара


Индекс

методики

ремонта

Складской

номер

Назначение

Car. 1481

00 00 148 100

Шаблон для передка

P
