АУДИОСИСТЕМА

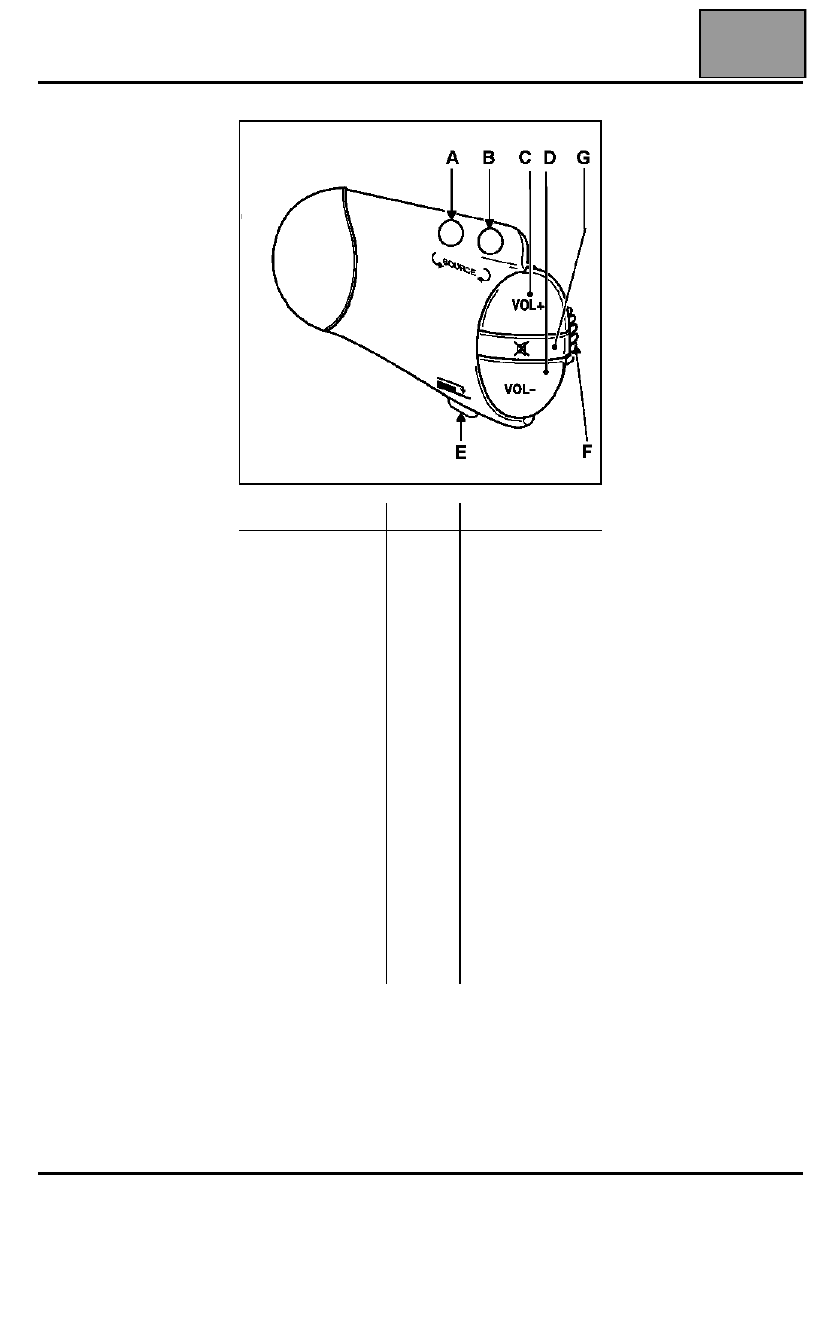

Аудиосистема: Органы управления на рулевом колесе

86A

186A

АУДИОСИСТЕМА

Аудиосистема: Органы управления на рулевом колесе

ДЕЙСТВИЕ

КОНТАКТ СОПРОТИВЛЕНИЕ

Нижняя кнопка (E)

10/9

Не более 150 Ом

Уменьшить
громкость (D)

12/9

Не более 150 Ом

Увеличить
громкость (C)

14/9

Не более 150 Ом

Верхняя правая
кнопка (B)

10/11

Не более 150 Ом

Верхняя левая
кнопка (A)

12/11

Не более 150 Ом

Ручка (F)
(1

-ое

 фиксированное

положение)

14/13

Не более 150 Ом

Ручка (F)
(2

-ое

 фиксированное

положение)

12/13

Не более 150 Ом

Ручка (F)
(3

-е

 фиксированное

положение)

10/13

Не более 150 Ом

Кнопка (выключение
звука)

14/11

Не более 150 Ом

86A-6

АУДИОСИСТЕМА

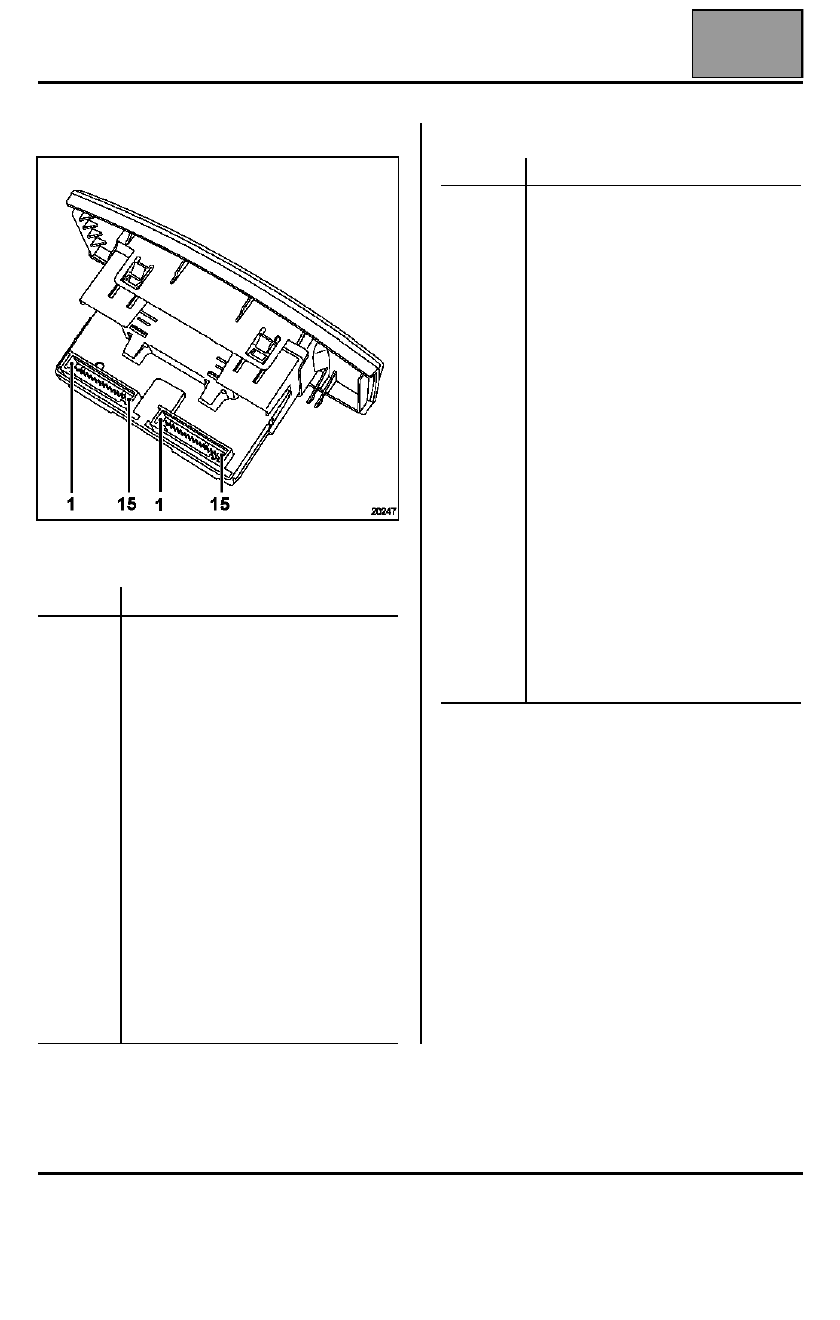

Дисплей

86A

86A-7

Дисплей

НАЗНАЧЕНИЕ КОНТАКТОВ

15-контакный разъем красного цвета

15-контакный разъем серого цвета

Контакт

Назначение

1

Не используется

2

Не используется

3

Не используется

4

Не используется

5

Не используется

6

Не используется

7

Не используется

8

Не используется

9

Управляющая цепь аудиосистемы

10

Управляющая цепь аудиосистемы

11

Управляющая цепь аудиосистемы

12

Управляющая цепь аудиосистемы

13

Управляющая цепь аудиосистемы

14

Управляющая цепь аудиосистемы

15

Не используется

Контакт

Назначение

1

Наружная температура

2

Наружная температура

3

Не используется

4

Не используется

5

"Масса"

6

Освещение

7

Электропитание, освещение

8

"+" потребителей электроэнергии

9

"+" аккумуляторной батареи

10

Выход датчика наружной
температуры

11

"Масса" (аудиосистема, контакт 6)

12

Сигнал включения аудиосистемы
(аудиосистема, контакт 5)

13

Соединение с аудиосистемой
(контакт 1)

14

Соединение с аудиосистемой
(Контакт 2)

15

Соединение с аудиосистемой
(контакт 3)

АУДИОСИСТЕМА

86A

86A-8

АУДИОСИСТЕМА КАЖДЫЕ ДВЕ СЕКУНДЫ ИЗДАЕТ ЗВУКОВОЙ СИГНАЛ

Аудиосистема каждые две секунды издает

звуковой сигнал.

Введите охранный код для данной

аудиосистемы.

Нет

Код верен?

Да

Аудиосистема переходит в режим

"Конфигурирование" (при первичном

подключении) и работает в нормальном

режиме.

На дисплее высвечивается " CODE".

Подождите, пока на дисплее не появится

"0000". Проверьте код и повторите набор.

Диагностика аудиосистемы: Алгоритм поиска неисправностей

АУДИОСИСТЕМА

86A

86A-9

АУДИОСИСТЕМА НЕ РАБОТАЕТ*

Да

При нажатии на кнопку "radio ON"

аудиосистема не включается (нет звука).

Нет

Работает ли дисплей

(есть ли подсветка)?

Проверьте настройки аудиосистемы.

Проверьте плавкий

предохранитель цепи питания

аудиосистемы.

Нет

Предохранитель исправен?

Да

Убедитесь в отсутствии обрыва

в цепи:

– наличие + 12 В на контакте 4

разъема черного цвета,

– наличие "массы" на контакте 8

разъема черного цвета.

Нет

Проводка в исправном

состоянии?

Да

Замените аудиосистему.

Замените предохранитель.

Устраните неисправность.

См. Техническую ноту

"Схемы

электрооборудования".
