Общие

сведения

Содержание

Стр.

01А

02А

03А

04А

04B

05А

ОБЩИЕ ДАННЫЕ

Двигатель - Коробка передач

01A-1

Идентификация автомобиля

01A-2

ПОДЪЕМ АВТОМОБИЛЯ

Передвижной домкрат - Подставки
под автомобиль

02A-1

Подъемник с подхватом под кузов

02A-2

БУКСИРОВКА

Все типы

03A-1

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Расфасовка

04A-1

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

Расфасовка

04B-1

ЗАМЕНА МАСЛА И РАБОЧИХ
ЖИДКОСТЕЙ

Двигатель

05A-1

Коробка передач

05A-2

Гидроусилитель рулевого
управления

05A-3

Стр.

07А

07B

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ
И КОНТРОЛЯ СИЛОВОГО
АГРЕГАТА

Заправочные емкости, применяемые
горюче-смазочные материалы и
эксплуатационные жидкости

07A-1

Натяжение ремня привода
вспомогательного оборудования

07A-2

Затяжка болтов крепления головки
блока цилиндров

07A-3

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ
И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ И
ТОРМОЗНОЙ СИСТЕМЫ

Колеса и шины

07B-1

Тормозная система

07B-2

Регулятор тормозных сил

07B-3

Высота контрольных точек нижней
части кузова

07B-4

Контрольные значения углов
установки передних колес

07B-8

Контрольные значения углов
установки задних колес

    07B-11

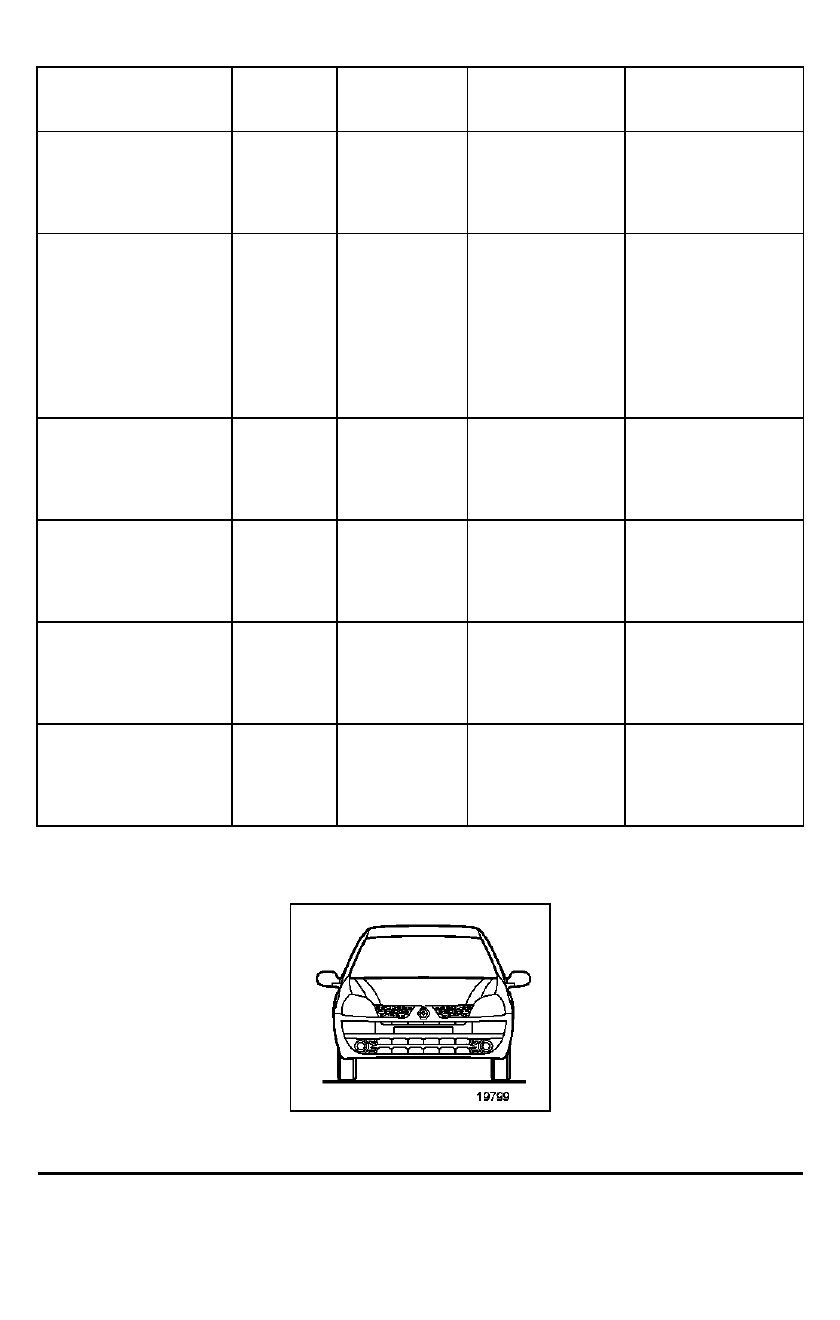

Данное Руководство по ремонту касается указанных ниже автомобилей CLIO II фаза 2

(с двигателем 1,6 16V "K4M"):

(1) Производство: страна-производитель.
Буква в скобках обозначает код завода и является первым символом в заводском номере автомобиля,
указанным на идентификационной табличке.

Более подробные сведения по выбору Руководств по ремонту, касающихся семейства CLIO II, приведены в
Технической ноте 3627A.

Автомобиль

Произ-

водство

(1)

Технические

характеристики

Рынок поставки

Торговое

наименование

Модификация Турция
– Clio, седан

Турция (R)

Без

мультиплексной

сети

Мировой

"Renault Symbol"

(Россия)

"Renault Clio"

для остальных стран

Модификация PECO
– Clio, седан

Турция (R)

Без

мультиплексной

сети

●

Центральная
Европа: Венгрия,
Словения,
Словакия, Чехия,
Польша

●

Греция

●

Заморские
департаменты и
территории
Франции

"Renault Thalia"

(страны Центральной

Европы и Греция)

"Renault Symbol"

(заморские

департаменты и

территории Франции)

Модификация
Персидский Залив
– Clio, седан

Турция (R)

Без

мультиплексной

сети

Саудовская Аравия,

Бахрейн, Дубаи,

Арабские Эмираты,

Кувейт, Оман, Катар

"Renault Clio"

Модификация Мексика
– Clio 5-дверный хэтчбек

Мексика

Без

мультиплексной

сети

Мексика

"Renault Clio"

Модификация Колумбия -
Венесуэла
– Clio, 5-дверный хэтчбек
– Clio, седан

Колумбия (M)

Без

мультиплексной

сети

Колумбия

Венесуэла

"Renault Symbol"

Модификация Mercosur
– Clio, 5-дверный хэтчбек
– Clio, седан

Аргентина (L)

Бразилия (J)

Без

мультиплексной

сети

Аргентина

Бразилия

"Renault Clio"

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Привод селектора

23А

23A-21

Привод селектора

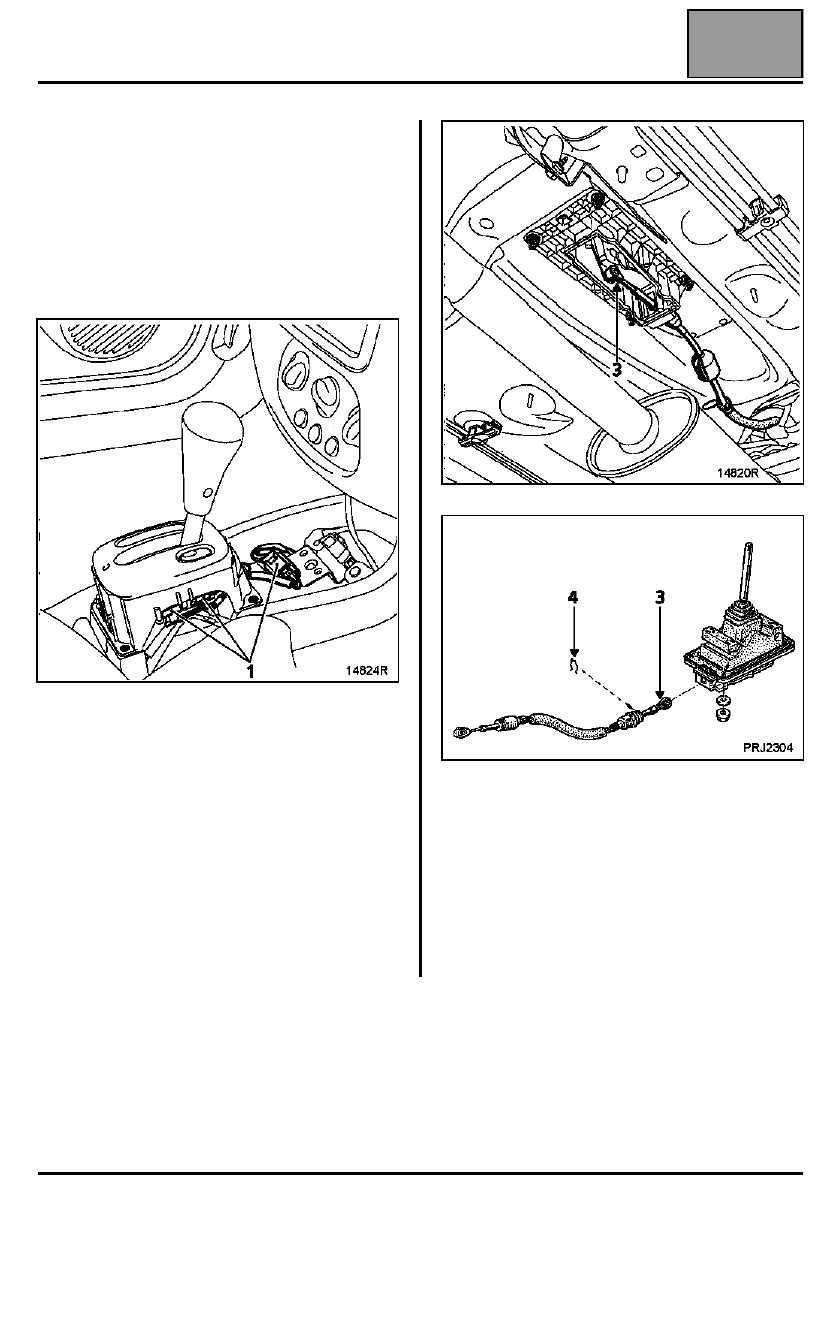

СНЯТИЕ РЫЧАГА СЕЛЕКТОРА

Установите автомобиль на подъемник.

Отсоедините аккумуляторную батарею.

В салоне автомобиля снимите центральную
консоль.

Разъедините разъемы (1).

Под днищем автомобиля снимите:
– хомут крепления приемной трубы системы

выпуска отработавших газов,

– теплозащитные экраны,
– защитный щиток рычага,
– четыре болта крепления рычага,
– трос выбора передач (3) с шаровой головки.

Снимите рычаг, снимая одновременно фиксатор (4)
оболочки троса выбора передач.

УСТАНОВКА РЫЧАГА СЕЛЕКТОРА

Установка производится в порядке, обратном
снятию.

Отрегулируйте натяжение троса выбора передач в
зоне многофункционального переключателя
(см. методику на предыдущей странице).

Правильно установите теплозащитные экраны.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Привод селектора

23А

23A-22

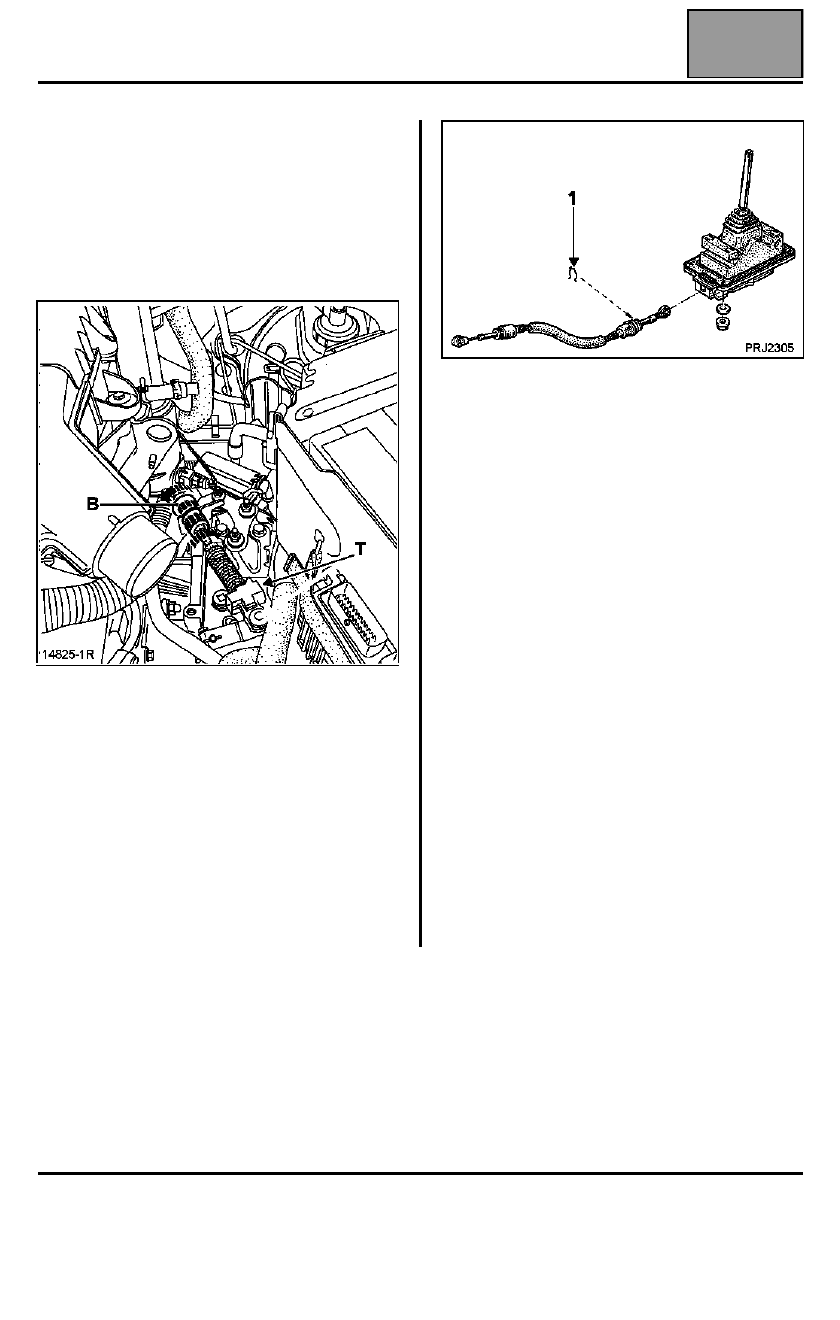

СНЯТИЕ ТРОСА ВЫБОРА ПЕРЕДАЧ

Установите автомобиль на подъемник.

Поверните кольцо (В), чтобы освободить трос из
стопора оболочки.

ВО ВРЕМЯ ВЫПОЛНЕНИЯ ЭТОЙ ОПЕРАЦИИ НЕ
ТРОГАЙТЕ ОРАНЖЕВОЕ КОЛЬЦО

Под днищем автомобиля снимите:
– хомут крепления выпускного трубопровода,
– теплозащитные экраны,
– четыре гайки крепления корпуса рычага

селектора.

Извлеките фиксатор (1).

Установите рычаг на место, используя болт, чтобы
не повредить его.

Снимите защитный щиток рычага.

Снимите трос выбора передач.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Трос выбора передач имеет механизм точной
регулировки.

Нажмите на подвижную часть распределителя (Т),
затем зафиксируйте ее в этом положении
защелкой-фиксатором.

Установите селектор и многофункциональный
переключатель в положение D и подсоедините
трос к шаровой головке многофункциональ-
ного переключателя.

Нажмите на защелку, чтобы зафиксировать
положение. Регулировка закончена.

ПРИМЕЧАНИЕ: во время снятия или установки
оранжевое кольцо может сломаться. Если это
произошло, НЕ ЗАМЕНЯЙТЕ ТРОС ПРИВОДА,
так как отсутствие кольца не сказывается на
работе системы.

Правильно установите теплозащитные экраны.
