АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка

23А

23A-10

Отсоедините разъем датчика скорости.

Снимите:
– стартер,
– реактивную тягу,
– приемную трубу системы выпуска отработавших

газов.

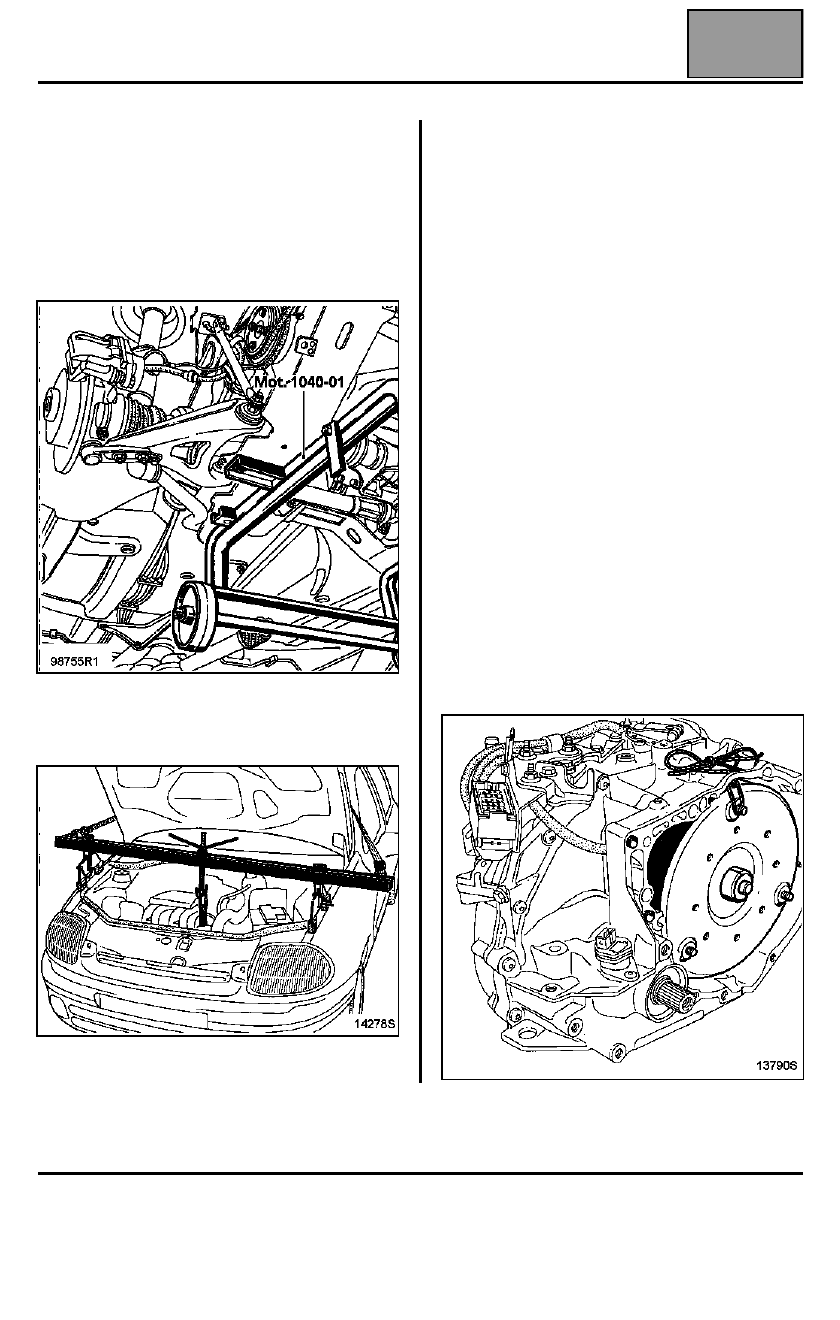

Установите тележку (Mot. 1040-01) под подрамник.

Установите опорную перекладину для
вывешивания двигателя.

Закрепите радиатор системы охлаждения в скобе с
кондиционером и снимите подрамник.

Поверните коленчатый вал по часовой стрелке так,
чтобы получить доступ к трем гайкам,
соединяющим ведущий диск с
гидротрансформатором. Снимите гайки.

Снимите:
– опору коробки передач,
– "массовую" шину с коробки передач;

Наклоните двигатель и автоматическую коробку
передач в сборе как можно ниже.

ВНИМАНИЕ: не повредите при этом компрессор
кондиционера.

Снимите болты и верхние шпильки крепления
картера коробки передач к блоку двигателя.

Установите гидравлический домкрат.

Снимите болты и нижние шпильки крепления
картера коробки передач к блоку двигателя.

Отсоедините автоматическую коробку передач от
двигателя, соблюдая при этом осторожность,
чтобы не сместить гидротрансформатор.

Закрепите гидротрансформатор с помощью шнура,
чтобы предупредить его смещение.

Двигатель и его системы

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

СИСТЕМА ТОПЛИВОПОДАЧИ

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ
ОТРАБОТАВШИХ ГАЗОВ

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯДКА
АККУМУЛЯТОРНОЙ БАТАРЕИ

СИСТЕМА ЗАЖИГАНИЯ

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО
ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

ТОПЛИВНЫЙ БАК

ПОДВЕСКА ДВИГАТЕЛЯ

77 11 315 133

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

ФЕВРАЛЬ 2002 г.

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© Renault 1997

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка

23А

23A-11

УСТАНОВКА

НЕ ИСПОЛЬЗУЙТЕ ПОВТОРНО ГАЙКИ
КРЕПЛЕНИЯ НИ ГИДРОТРАНСФОРМАТОРА, НИ
ВЕДУЩЕГО ДИСКА (ЕСЛИ ОН СНИМАЛСЯ).
СЛЕДУЕТ ВСЕГДА УСТАНАВЛИВАТЬ НОВЫЕ
ГАЙКИ.

Установка не представляет сложности. Действуйте
в порядке, обратном снятию.

ПРОВЕРЬТЕ НАЛИЧИЕ УСТАНОВОЧНЫХ
ВТУЛОК.

Долейте масло до нужного уровня
(см. соответствующую главу).

В случае замены гидрораспределителя обнулите
параметры автокоррекции и счетчик срока службы
масла ЭБУ АКП с помощью диагностического
прибора.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Сальник фланца дифференциала

23А

23A-12

Сальник фланца дифференциала

Для замены сальник а фланца дифференциала
необходимо снять соответствующий вал привода
колеса в сборе с поворотным кулаком и тормозным
диском.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте масло из автоматической коробки передач,

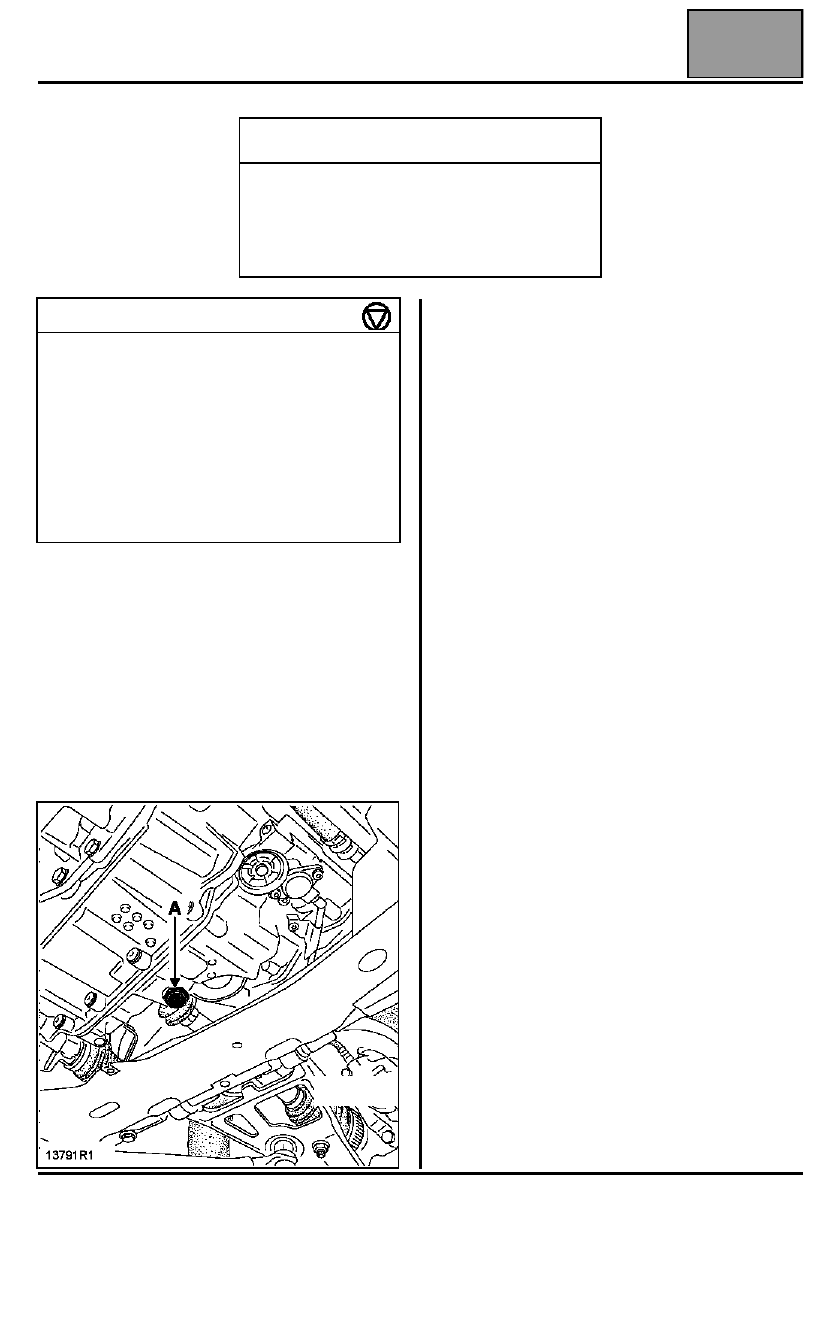

отвернув пробку (A).
