АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23А

23A-6

Гидрораспределитель

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте масло из автоматической коробки передач
(см. соответствующую главу).

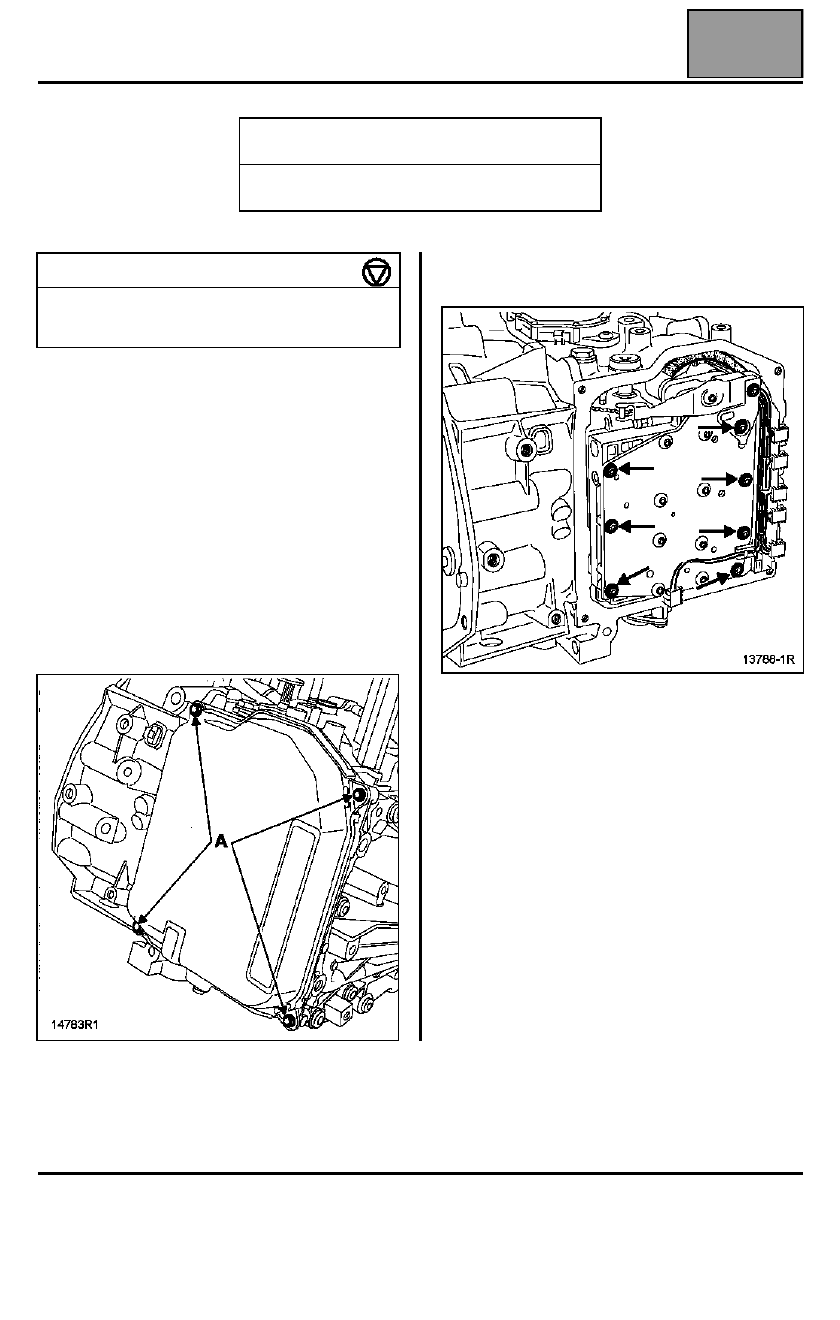

Снимите:
– шланг воздушного фильтра,
– четыре болта (A), крепления крышки

гидрораспределителя (будьте осторожны:
возможно вытекание масла).

Выверните семь болтов крепления
гидравлического распределителя.

Разъедините разъемы электромагнитных клапанов
и выньте гидрораспределитель.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 1462

Регулировочный винт рычага
пластинчатой пружины

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления крышки

1

Болт крепления гидрораспределителя

0,80

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23А

23A-7

УСТАНОВКА

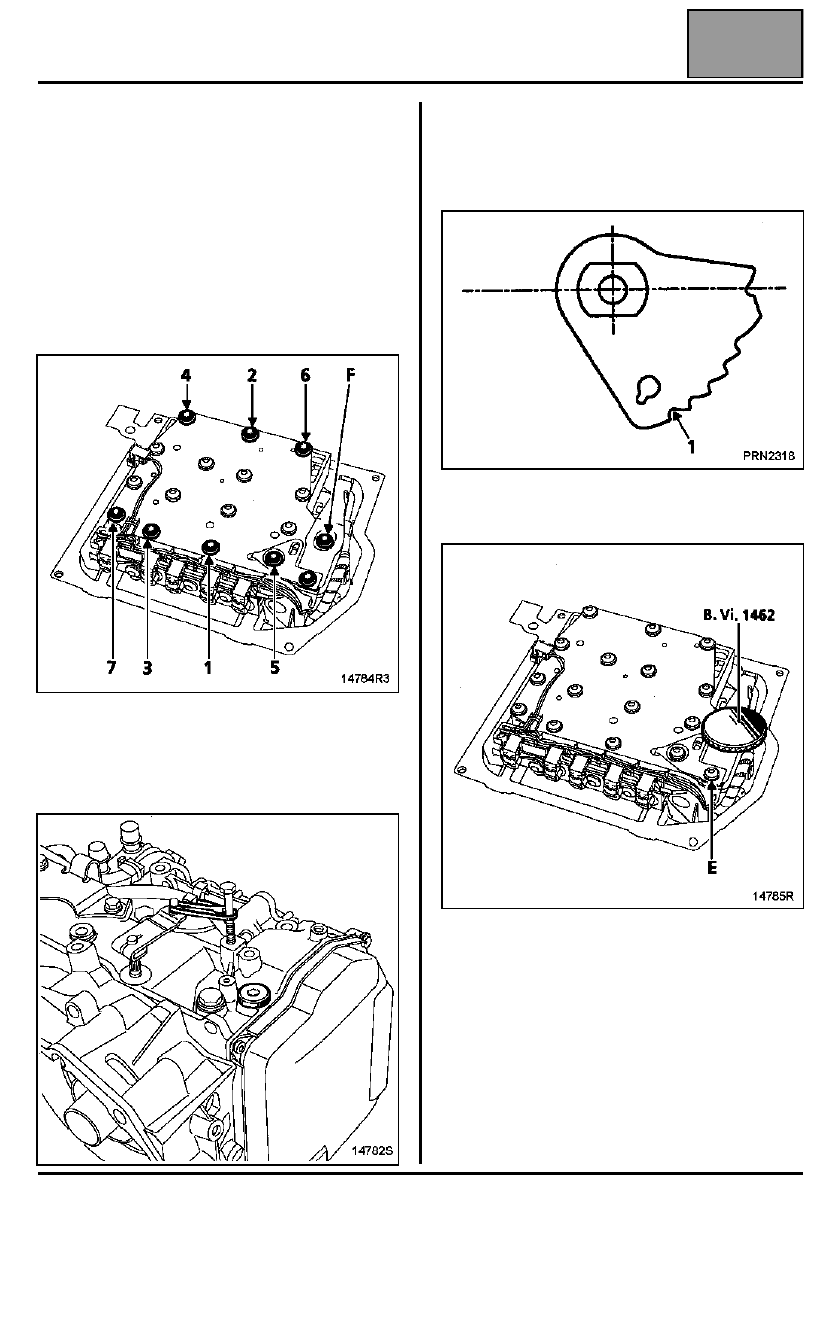

Установите гидрораспределитель и соедините
разъемы электромагнитных клапанов.

Заверните болты крепления гидрораспределителя,
действуя как указано ниже:

Установите:
– гидрораспределитель, предварительно

отцентровав его с помощью болтов (4) и (5),

– остальные болты

Затяните болты моментом 0,8 даН.м в
следующем порядке: 1--2-3-4-5-6-7.

После установки гидрораспределителя
необходимо отрегулировать положение
пластинчатой пружины:
– зафиксируйте селектор в положении

принудительного включения 1

 передачи при

помощи болта и хомута,

– выверните болт (F),
– установите пластинчатую пружину и ее

кронштейн, вставив ролик в углубление сектора,
соответствующее положению принудительного
включения 1

 передачи (1),

– установите крепежный болт (E), не затягивая его

при этом,

– установите и затяните насколько возможно

приспособление B. Vi. 1462,

– затяните моментом 0,8 даН.м болт крепления

пружины (E),

– снимите приспособление B. Vi. 1462,
– установите и затяните болт (F) моментом

0,8 даН.м.

Установите крышку гидрораспределителя и
затяните болты моментом 1 даН.м.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка

23А

23A-8

Снятие и установка

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

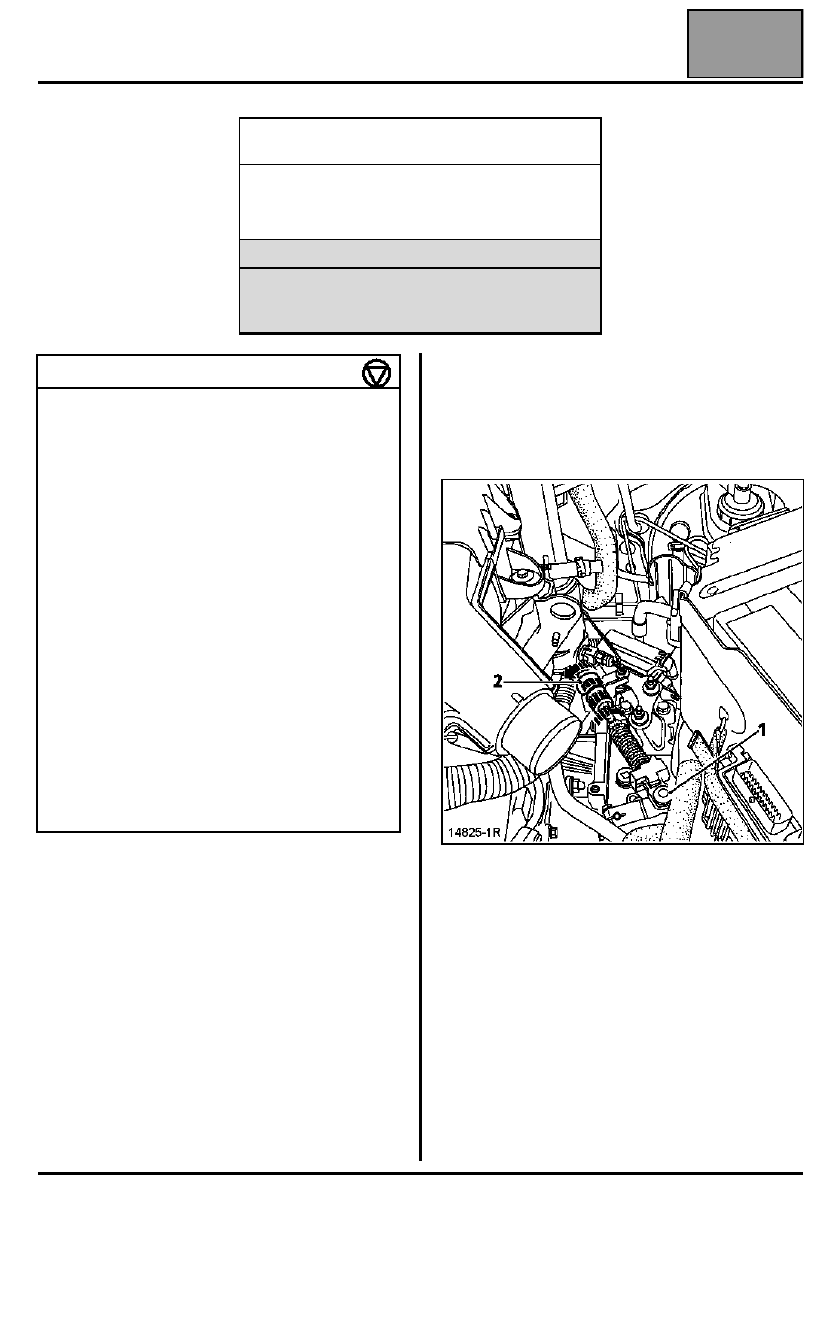

Снимите:
– аккумуляторную батарею,
– передние колеса,
– корпус воздушного фильтра,
– полку под аккумуляторную батарею.

Отсоедините:
– шаровой наконечник (1) троса

многофункционального переключателя,

– трос (2) многофункционального переключателя,

разблокировав стопор оболочки троса.

ПРИМЕЧАНИЕ: не перемещайте оранжевое
кольцо в ходе этой операции. Оно может
сломаться при снятии или установке. Если это
произошло, не заменяйте трос привода, так как
отсутствие кольца не сказывается на работе
системы.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot.  1040-01 Тележка для подрамника

T. Av. 476

Съемник для выпрессовки
пальцев шаровых шарниров

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Опорная перекладина для вывешивания

двигателя

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления тормоза к
поворотному кулаку

  4

Гайка крепления шарового шарнира
рычага подвески


  5,5

Болт крепления амортизаторной
стойки к поворотному кулаку

18

Болт крепления реактивной тяги

  6,5

Болт крепления коробки передач к
блоку двигателя и болт крепления
стартера

  4,5

Гайка крепления опоры маятниковой
подвески на коробке передач

  4

Болты крепления колес

  9

Гайка крепления пальца шарового
шарнира наконечника рулевой тяги

  4

Гайка крепления
гидротрансформатора к ведущему
диску

  3

Болт крепления масляного охладителя

  5

Болт крепления кронштейна
модульного разъема

  2

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка

23А

23A-9

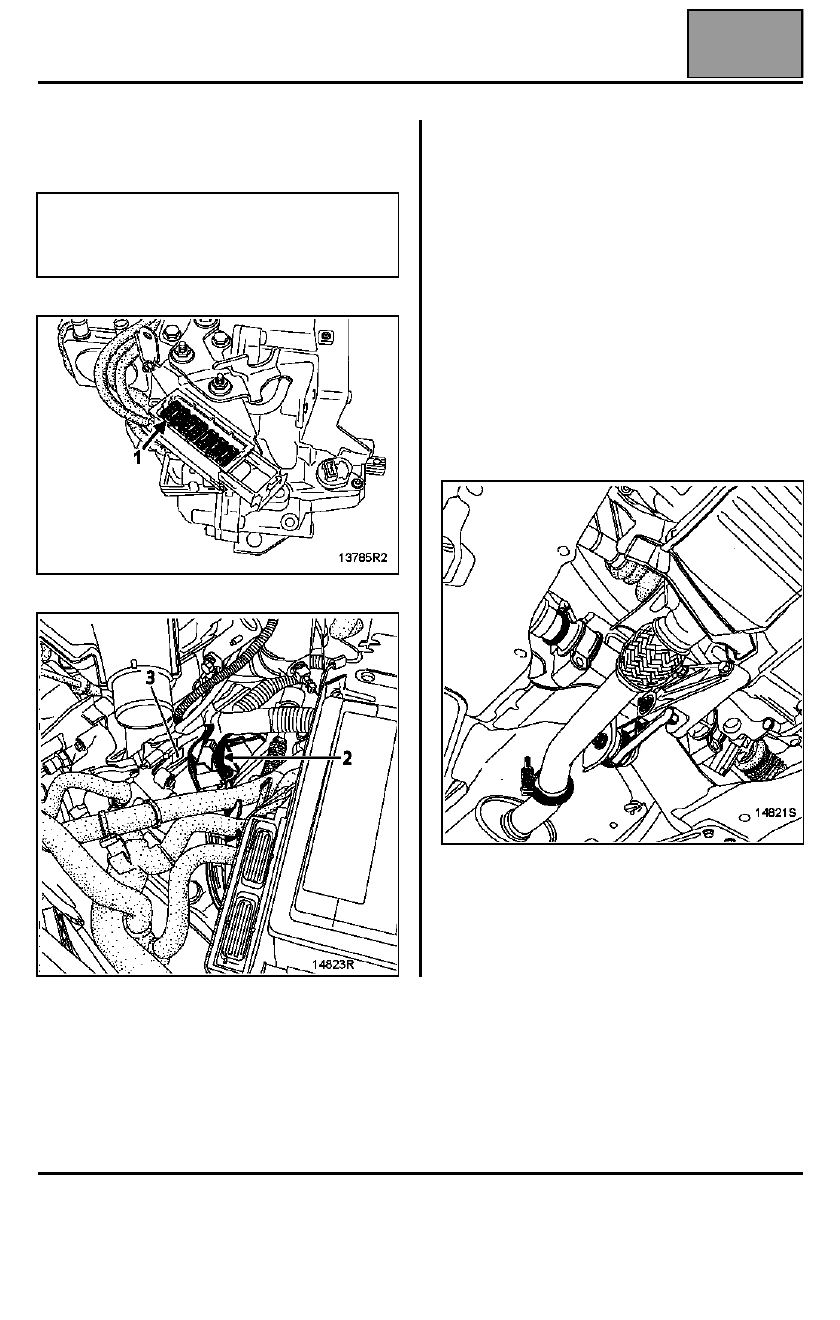

Отсоедините модульный разъем (1), высвободив
подвижную часть разъема.

Снимите:
– болты крепления жгута электропроводки

двигателя,

– кронштейн (2) крепления жгута,
– датчик верхней мертвой точки (3).

Поставьте зажимы на шланги и отсоедините
маслоохладитель.

Отсоедините колодку проводов от кислородного
датчика.

Снимите:
– левый приводной вал,
– правый приводной вал.
– гайки крепления рулевого механизма (закрепите

его, чтобы он не мешал работе, примите меры,
чтобы не повредить трубопроводы усилителя
рулевого управления).

ВАЖНОЕ ЗАМЕЧАНИЕ!

Защитите от повреждений разъем, упаковав
его в водонепроницаемый пластиковый
пакет.
