ЭЛЕКТРОПРОВОДКА

88

88-17

Подушки безопасности и преднатяжители ремней безопасности

СНЯТИЕ

ПРИМЕЧАНИЕ

: Для снятия преднатяжителей,

снимать сидение не требуется.

УСТАНОВКА

Обратите внимание на трассу и точки крепления
проводов.

Затяните болт крепления моментом 2,1 даН.м.

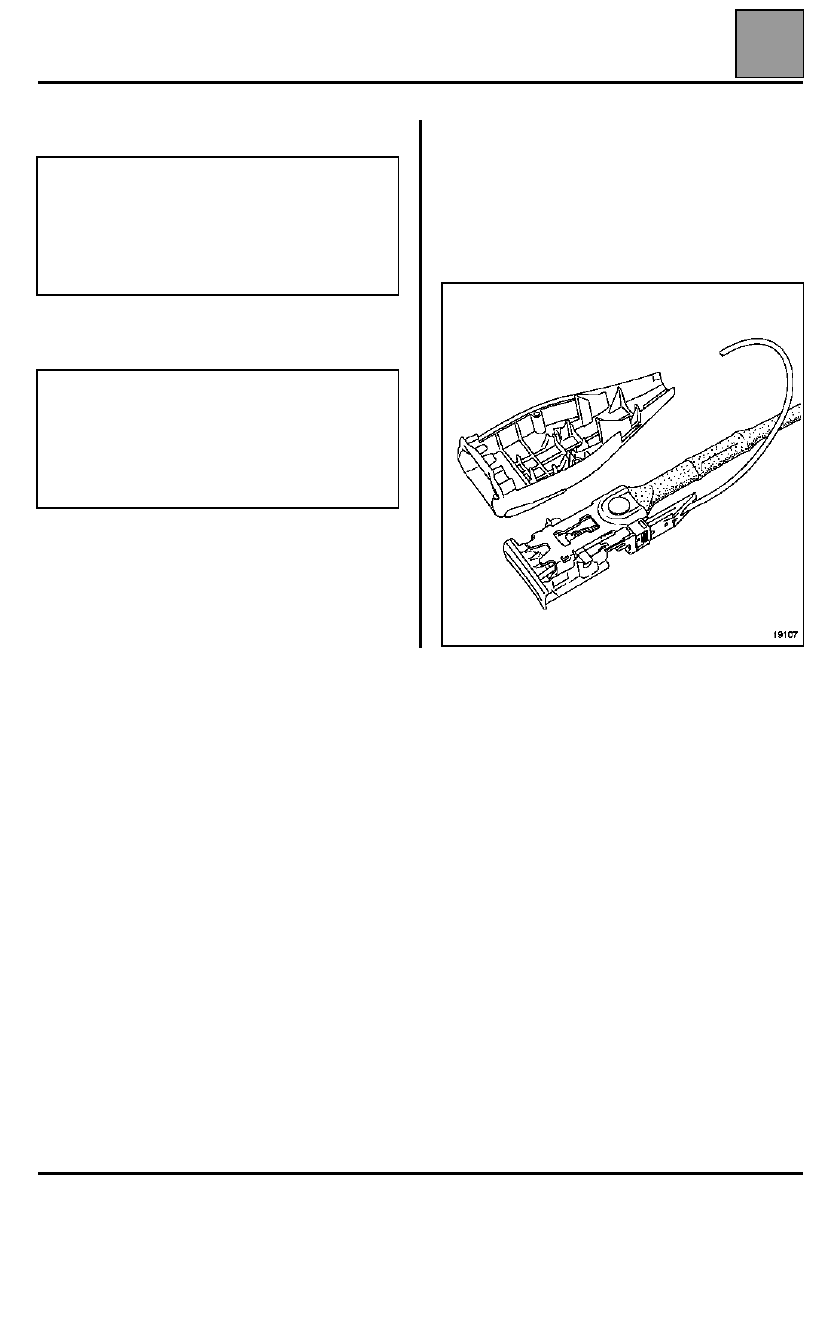

ОСОБЕННОСТИ СТОРОНЫ ВОДИТЕЛЯ

В замке ремня безопасности водителя имеется
выключатель сигнальной лампы незастегнутого
ремня безопасности на щитке приборов.

Для освобождения разъема от фиксации
выверните винты крепления обеих крышек замка.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Перед снятием преднатяжителя обязательно
заблокируйте ЭБУ с помощью диагностического
прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ. При утилизации
неиспользованной пиротехнической катушки
ремня безопасности обязательно
ознакомьтесь с положениями главы
"Процедура обезвреживания"

 (за

исключением возвращаемых по гарантии
деталей).

ЭЛЕКТРОПРОВОДКА

88

88-18

Подушки безопасности и преднатяжители ремней безопасности

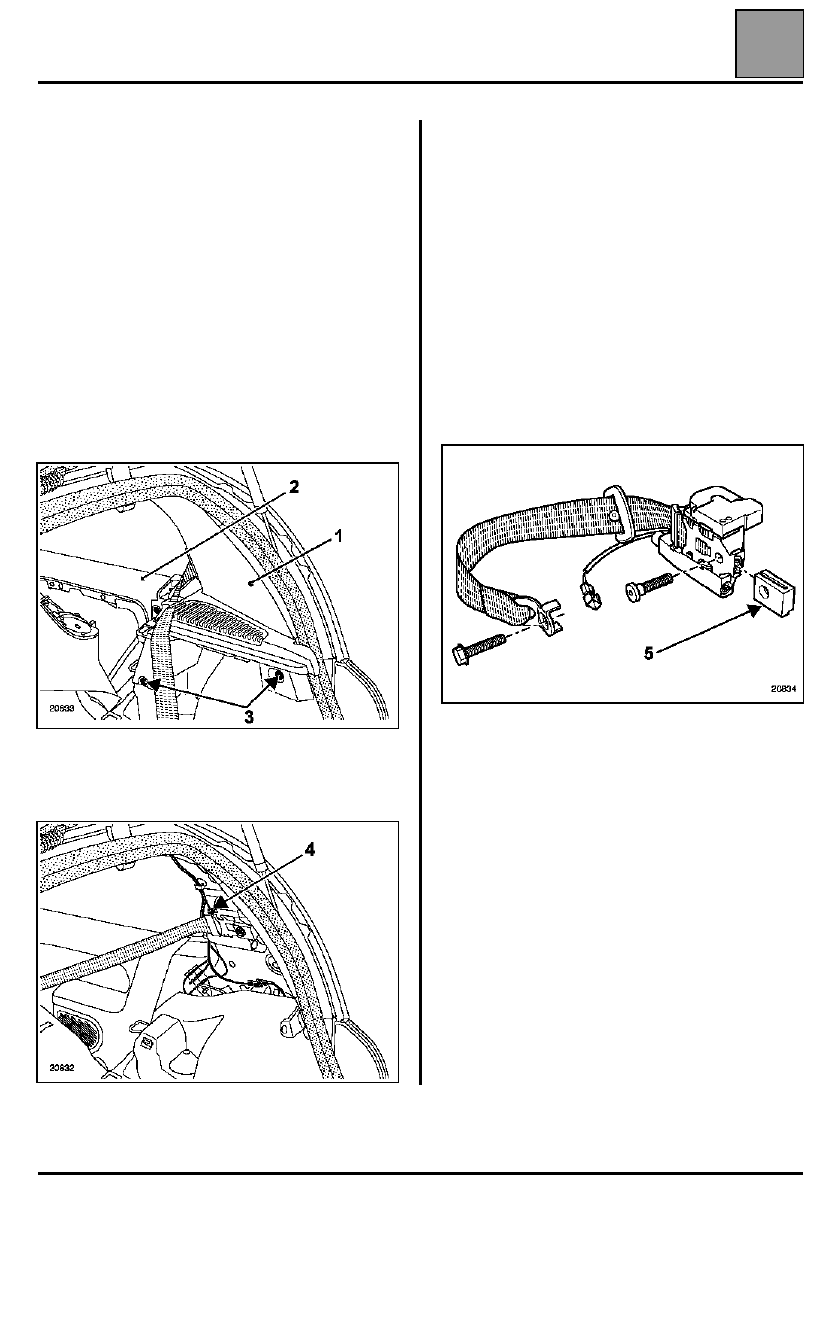

ЗАДНИЕ ПРЕДНАТЯЖИТЕЛИ
(ПИРОТЕХНИЧЕСКИЕ КАТУШКИ РЕМНЯ
БЕЗОПАСНОСТИ)

СНЯТИЕ

Преднатяжители встроены в катушки ремня
безопасности. Они размещены за задней
облицовкой.

Откиньте спинку заднего сидения.

Снимите верхнюю облицовку боковины (1).

Снимите боковую облицовку (2).

Снимите облицовку, придерживая ее за крепежные
болты (3).

Разъедините разъем (4).

Выверните болты крепления.

УСТАНОВКА

Особенности опорной прокладки катушек
ремня безопасности:

В зависимости от даты изготовления автомобиля
под катушки ремня безопасности могут быть
установлены или нет опорные прокладки (5).

Поставляемое в запасные части заднее крыло не
предусмотрено для установки данной прокладки.
Катушка устанавливается прямо на металл
(см. раздел "Кузов").

ПРИМЕЧАНИЕ

 Для крепления пиротехнической

катушки с прокладкой или без прокладки
используются разные болты.

Затяните болты крепления моментом 2,1 даН.м.

После замены неисправных деталей и соединения
разъемов произведите проверку с помощью
диагностического прибора.
Если все в порядке, разблокируйте ЭБУ, в
противном случае см. главу "Диагностика".

ЭЛЕКТРОПРОВОДКА

88

88-19

Подушки безопасности и преднатяжители ремней безопасности

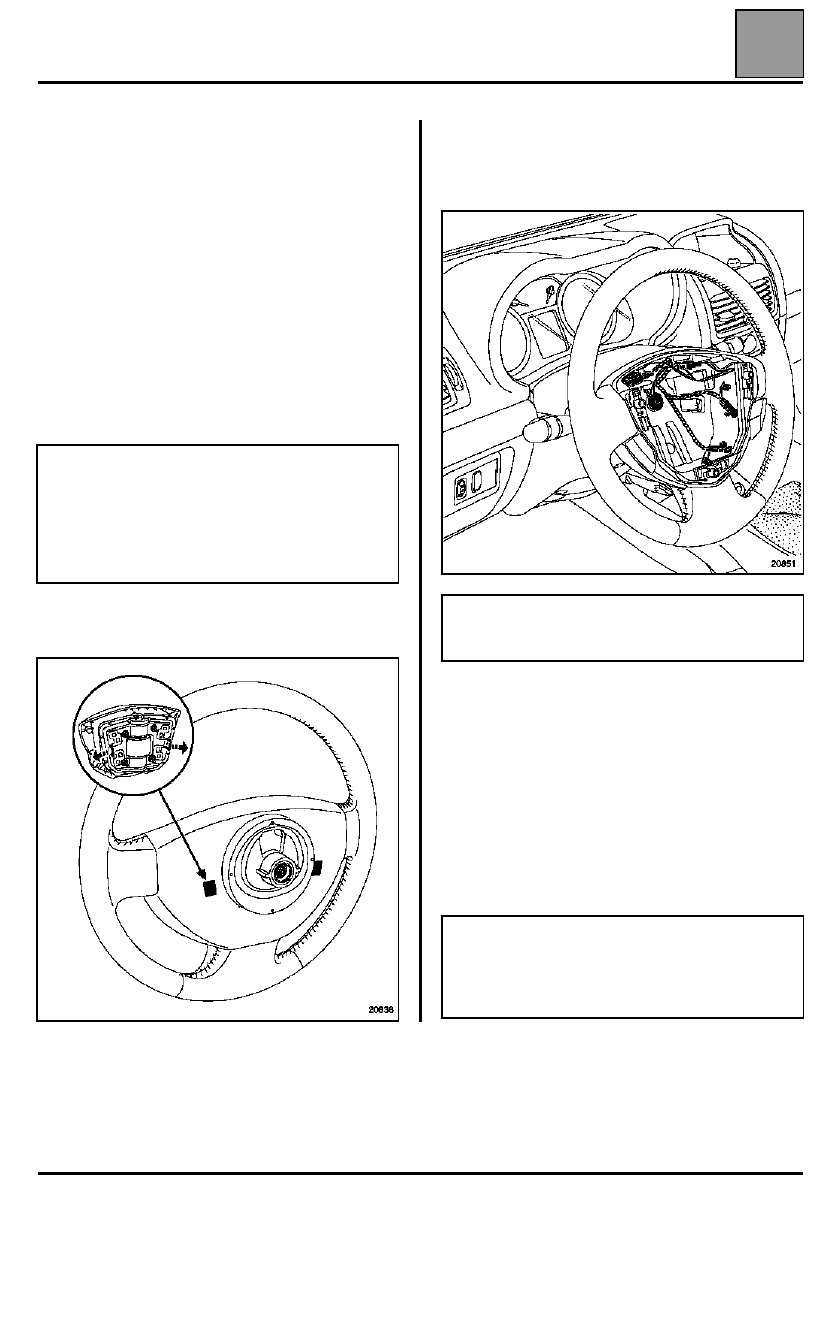

ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Подушка безопасности водителя оснащена
двухобъемной надувной подушкой (подушка с
маркировкой SRP), которая соединена с
расположенным напротив подушки ремнем
безопасности.

ОПИСАНИЕ

Подушка расположена под накладкой рулевого
колеса. При разворачивании подушка
безопасности срывает накладку рулевого колеса.

СНЯТИЕ

Отсоедините расположенные сзади рулевого
колеса фиксаторы с помощью отвертки.

Разожмите фиксаторы разъемов.

Разъедините два разъема питания
газогенераторов.

УСТАНОВКА

Установите разъемы на место и зажмите их
фиксаторы,

Установите подушку на рулевое колесо,

НАПОМИНАНИЕ

: В случае срабатывания подушки

безопасности обязательно замените рулевое
колесо и болт его крепления (момент затяжки:
4,4 даН.м

).

ВАЖНОЕ ЗАМЕЧАНИЕ:

Перед снятием подушки

безопасности обязательно заблокируйте ЭБУ с
помощью диагностического прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности при включенном
зажигании.

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
главу "Процедура обезвреживания".

ВАЖНОЕ ЗАМЕЧАНИЕ:
После установки всех элементов выполните
проверку с помощью диагностического прибора.
Если все в порядке, разблокируйте ЭБУ, в
противном случае см. главу "Диагностика".

ЭЛЕКТРОПРОВОДКА

88

88-20

Подушки безопасности и преднатяжители ремней безопасности

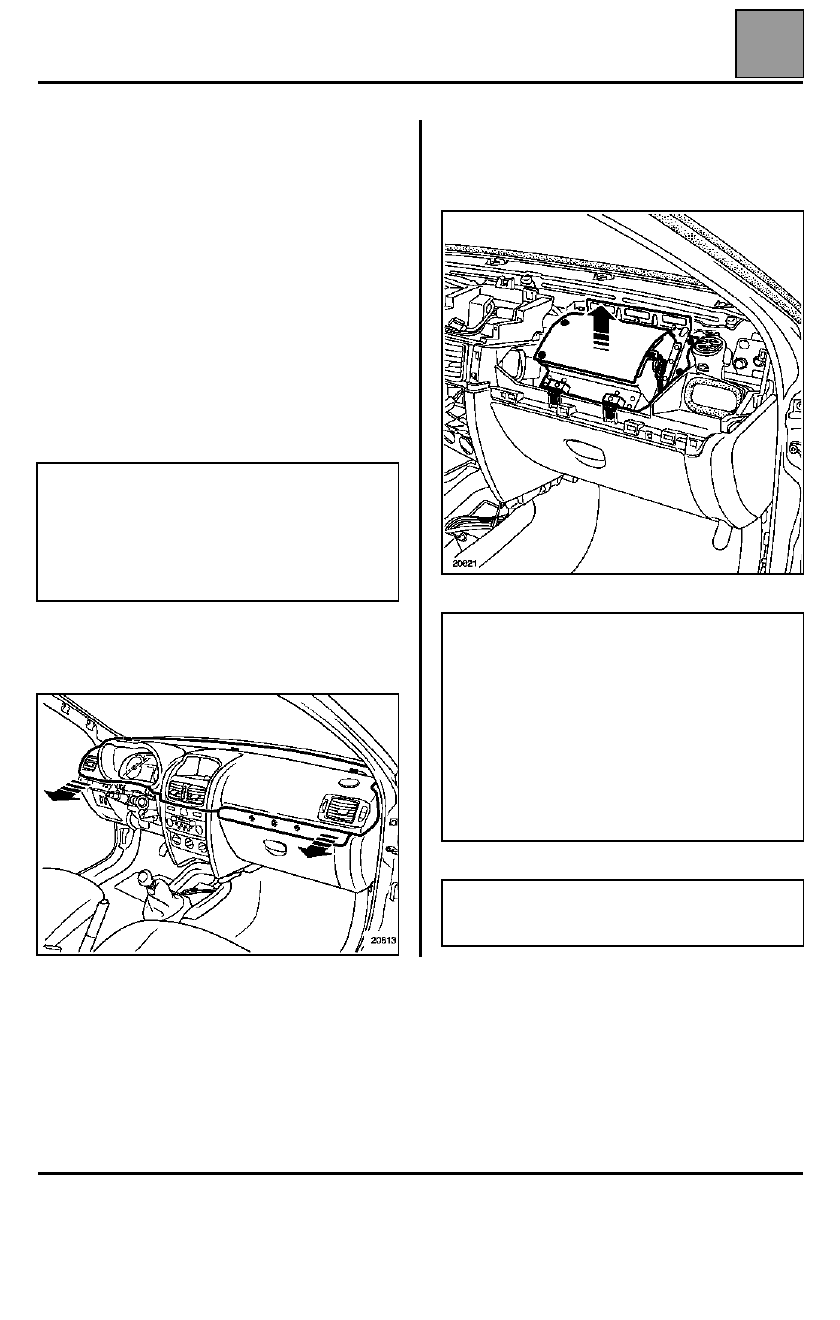

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА

Подушка безопасности переднего пассажира (SRP)
оснащена двухобъемной надувной подушкой,
которая соединена с расположенным напротив
подушки ремнем безопасности.

Поэтому для подушек безопасности этого типа
дополнительно производится настройка
программируемой удерживающей системы ремня
безопасности.

СНЯТИЕ

Модуль крепится на приборной панели напротив
переднего пассажира; для установки модуля
приборную панель не надо снимать.

Снимите накладку приборной панели (см. методику
в разделе 83).

Отсоедините разъемы.

Выверните болты крепления модуля подушки
безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Перед снятием модуля

подушки безопасности пассажира обязательно
заблокируйте ЭБУ с помощью диагностического
прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ

: При

срабатывании модуля подушки безопасности
переднего пассажира, разрушение и
повреждение деталей крепления поперечины и
приборная панель подлежат обязательной
замене.
Не забудьте наклеить сбоку новой приборной
панели этикетку о запрете установки детского
сиденья на сиденье переднего пассажира
спинкой по направлению движения (эта этикетка
входит в состав комплекта Складской №:
77 01 206 809

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
главу "Процедура обезвреживания".
