СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-5

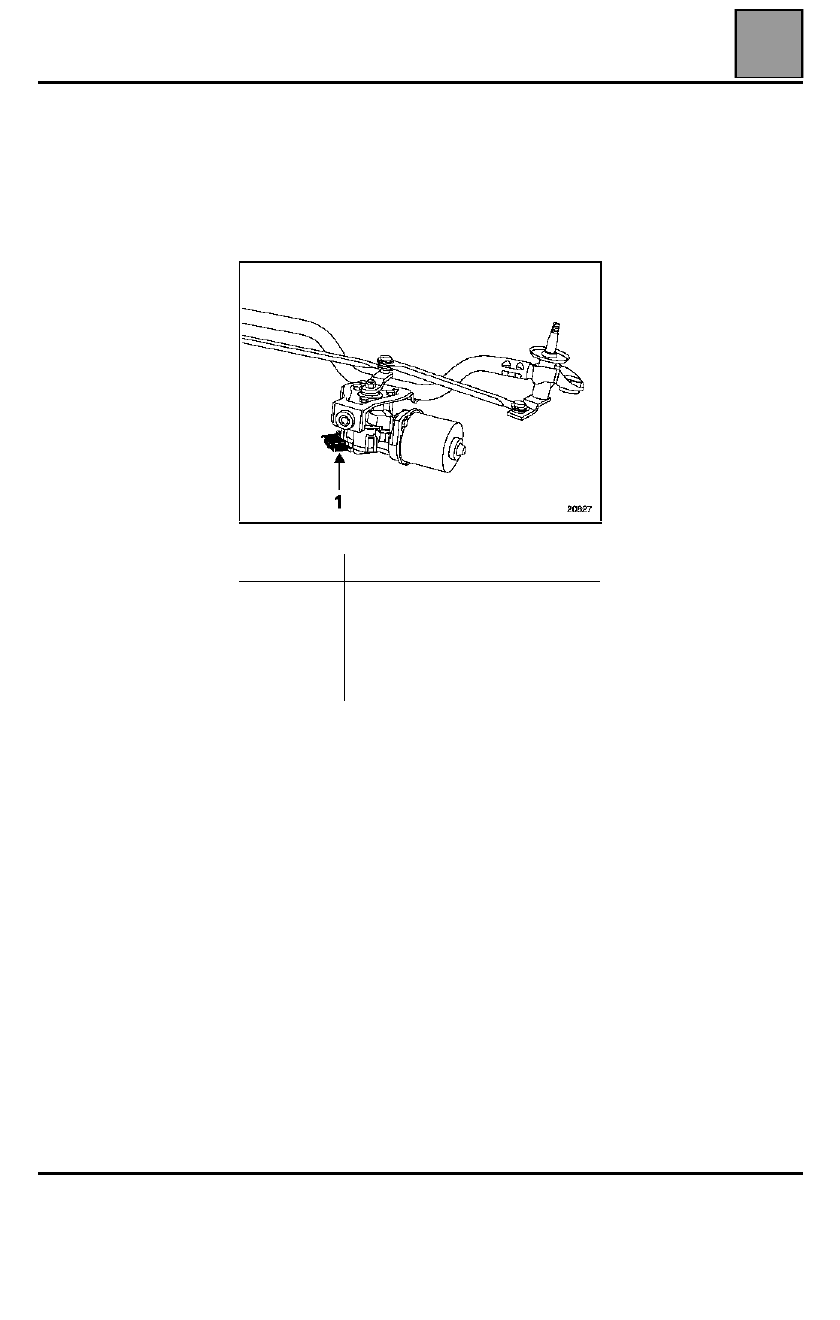

ПОДКЛЮЧЕНИЕ

Контакты разъема электродвигателя на
автомобилях с правосторонним и левосторонним
рулевым управлением имеют одинаковое
назначение.

Контакт

Назначение

1

2
3
4
5

Электромагнитный реверс
торможения электродвигателя
Не используется
Малая скорость
Большая скорость
"Масса"

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

85-6

Очиститель заднего стекла

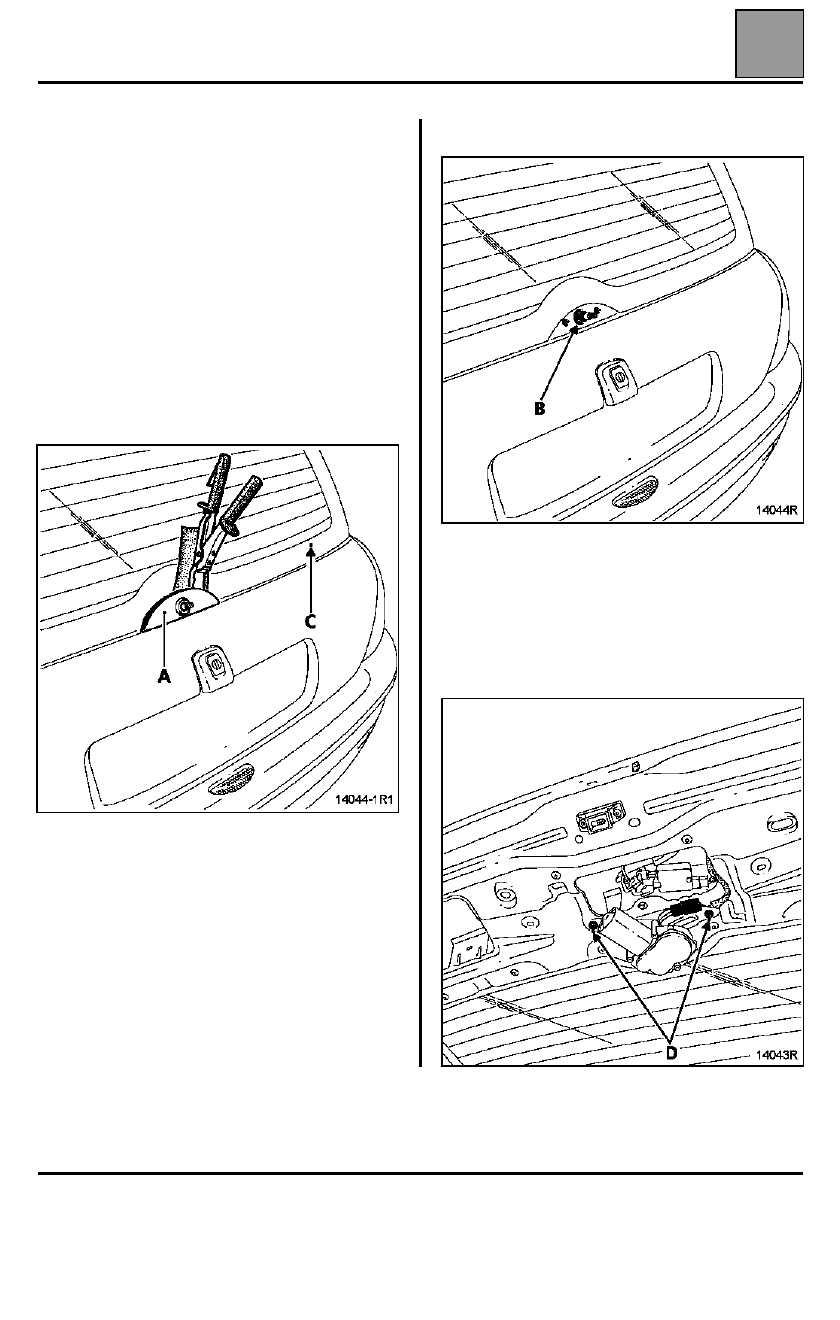

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что электродвигатель стеклоочистителя
находится в положении соответствующем
исходному положению щетки на заднем стекле.

Отсоедините аккумуляторную батарею.

Исходное положение рычага стеклоочистителя
отмечено точкой (C) на заднем стекле.

Снимите:
– гайку крепления рычага стеклоочистителя;
– рычаг стеклоочистителя с оси, с помощью

специального инструмента

Élé. 1294-01;

– крышку (A), используя инструмент для снятия

защелок;

– гайку вала двигателя (B);

– облицовку двери задка (защелки + винты).

Отсоедините колодку проводов от
электродвигателя стеклоочистителя.

Выверните два болта (D) крепления
электродвигателя и снимите его.

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

85-7

УСТАНОВКА - Особенности

Затяните болты крепления двигателя моментом 0,4
даН.м (±

±

±

± 20 %).

Прежде, чем устанавливать рычаг
стеклоочистителя убедитесь, что электродвигатель
находится в положении, соответствующему
исходному положению щетки на заднем стекле.

Металлической щеткой очистите шлицы на оси
рычага стеклоочистителя.

Установите рычаг стеклоочистителя, поместив
щетку напротив отметки (C) на заднем стекле.

Установите новую гайку и затяните ее моментом
1 даН.м

 (± 20 %) с помощью динамометрического

ключа.

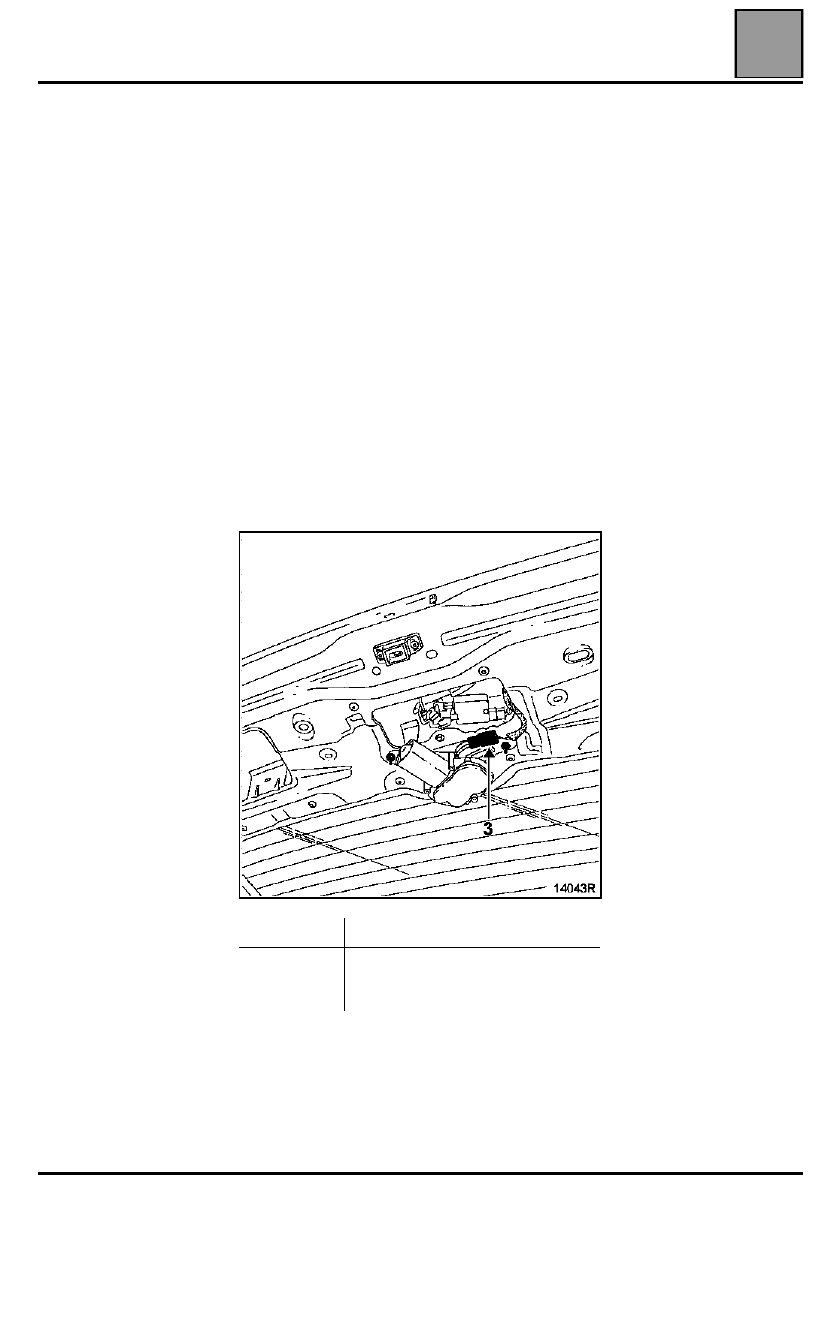

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1
2
3

Электропитание
Связь с ЦЭКБС
"Масса"

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

85-8

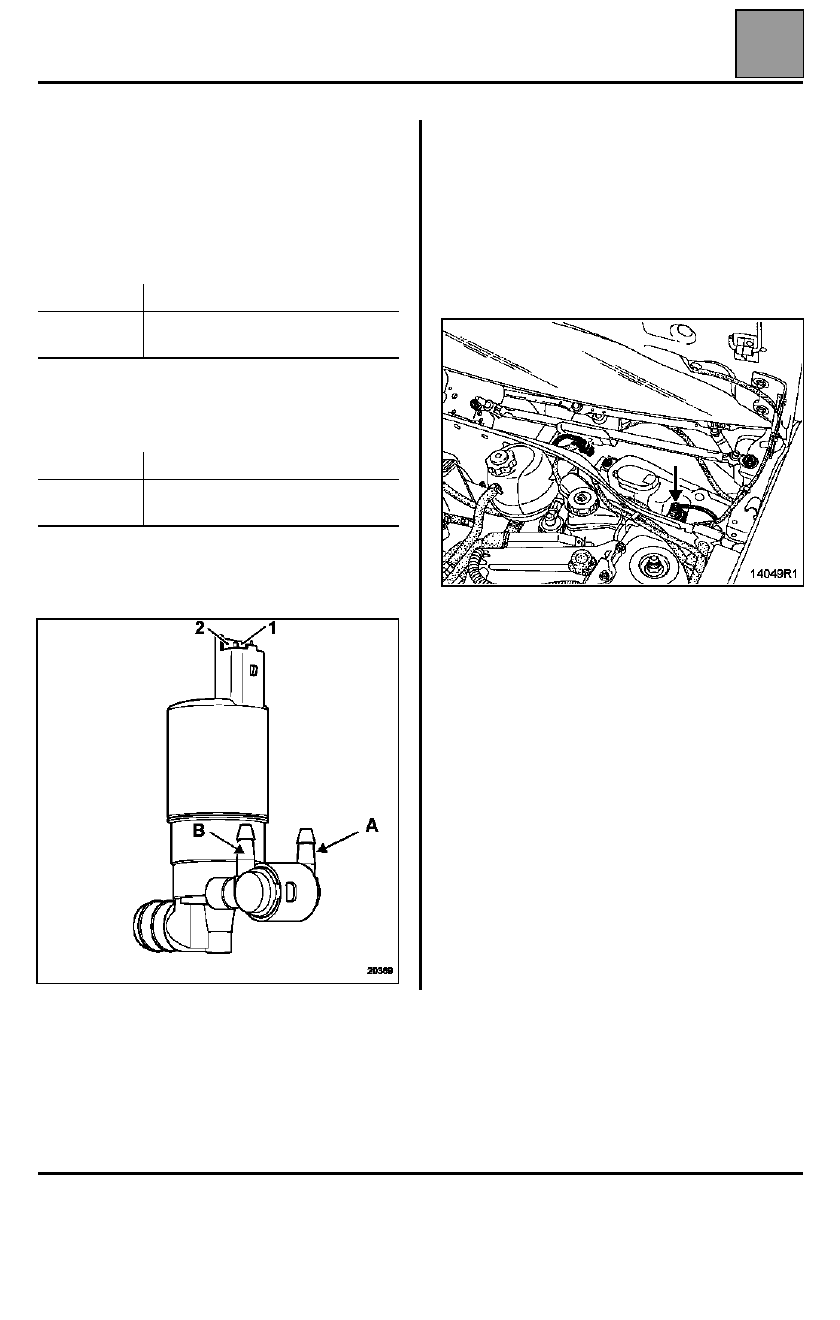

Стеклоомыватель

Автомобиль оснащен электродвигателем
стеклоомывателя с двумя направлениями
вращения, обеспечивающим подачу жидкости из
бачка к омывателю или ветрового или заднего
стекла в зависимости от напряжения на двух
контактах разъема (D).

Возможны два варианта:

Жидк ость подается в трубопроводы через
наконечник черного цвета (А); омыватель ветрового
стекла начинает работать.

Жидк ость подается в трубопроводы через
наконечник белого цвета (В); омыватель заднего
стекла начинает работать.

СНЯТИЕ

Для получения доступа к электродвигателю
стеклоомывателя необходимо снять:
– рычаги стеклоочистителя с помощью

специального инструмента

Elé. 1294-01,

предварительно пометив их положение;

– уплотнитель решетки воздухозаборника;
– решетку воздухозаборника, после снятия двух

защелок крепления (нажав по центру).

При снятии электродвигателя стеклоомывателя
необходимо пометить оба трубопровода, прежде
чем их отсоединять.

УСТАНОВКА - Особенности

Прежде, чем устанавливать рычаги
стеклоочистителя убедитесь, что электродвигатель
находится в положении, соответствующему
исходному положению щеток на ветровом стекле.

Металлической щеткой очистите шлицы на осях
рычагов стеклоочистителей.

Установите рычаги стеклоочистителя, поместив
щетку напротив метки, сделанной при снятии.

Установите новые гайки и затяните их моментом
1,8 даН.м

 (± 15 %) с помощью динамометрического

ключа.

Контакт

Назначение

1
2

"Масса"
+ 12 В

Контакт

Назначение

1
2

+ 12 В
"Масса"
