СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-1

185

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

ОБЩИЕ СВЕДЕНИЯ

Особенности работы

При нормальных условиях эксплуатации очиститель ветрового стекла работает в прерывистом режиме, на
малой или большой скорости. Режим работы стеклоочистителя можно изменить с помощью кольца на
рычажном переключателе стеклоочистителя. Режим также может изменяться автоматически, в зависимости
от скорости движения автомобиля (за исключением автомобилей, оборудованных датчиком дождя).

Если скорость работы стеклоочистителя выбирается во время движения, то при остановке автомобиля
стеклоочититель переключается на более низкую скорость:

●

с постоянного режима с большой скоростью на постоянный режим работы с малой скоростью,

●

с постоянного режима работы с малой скоростью на прерывистый режим.

При возобновлении движения автомобиля стеклоочиститель возвращается к выбранной скорости.

ПРИМЕЧАНИЕ

: если автомобиль оснащен датчиком дождя, то скорость работы стеклоочистителя не

зависит от скорости движения автомобиля.

ПРИМЕЧАНИЕ:

●

любое воздействие на рычаг переключателя стеклоочистителя является приоритетным и отменяет режим,
установленный ЦЭКБС.

●

автоматический режим не включается, если малая или большая скорость работы стеклоочистителя была
выбрана на стоящем автомобиле.

ОСОБЕННОСТИ:

●

При слишком большой нагрузке на рычаги стеклоочистителя (например, при высокой скорости и т. п.)
ЦЭКБС автоматически переключает стеклоочиститель на более низкую скорость.

●

В случае блокировки механизма стеклоочистителя (например, при примерзании щеток к ветровому стеклу
и т. п.) ЦЭКБС автоматически отключает питание электродвигателя.

ПРИМЕЧАНИЕ

: особенности переключателя стеклоочистителя, см. раздел 84.

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-2

ДАТЧИК ДОЖДЯ

На автомобилях, оснащенных датчиком дождя, датчик посылает соответствующий сигнал в ЦЭКБС.

В этом случае информация о выборе той или иной скорости работы в прерывистом режиме путем
воздействия на рычаг переключателя стеклоочистителей используется для изменения уровня
чувствительности датчика, а не для изменения временной задержки между ходами щеток. В этом случае
скорость работы стеклоочистителя и временная задержка между перемещениями щеток не зависят от
скорости движения автомобиля. Чувствительность датчика можно изменить с помощью кольца на рычаге
переключателя стеклоочистителя.

ВАЖНОЕ ЗАМЕЧАНИЕ

 Для обеспечения надежности работы датчика дождя следует систематически

заменять щетку со стороны переднего пассажира.

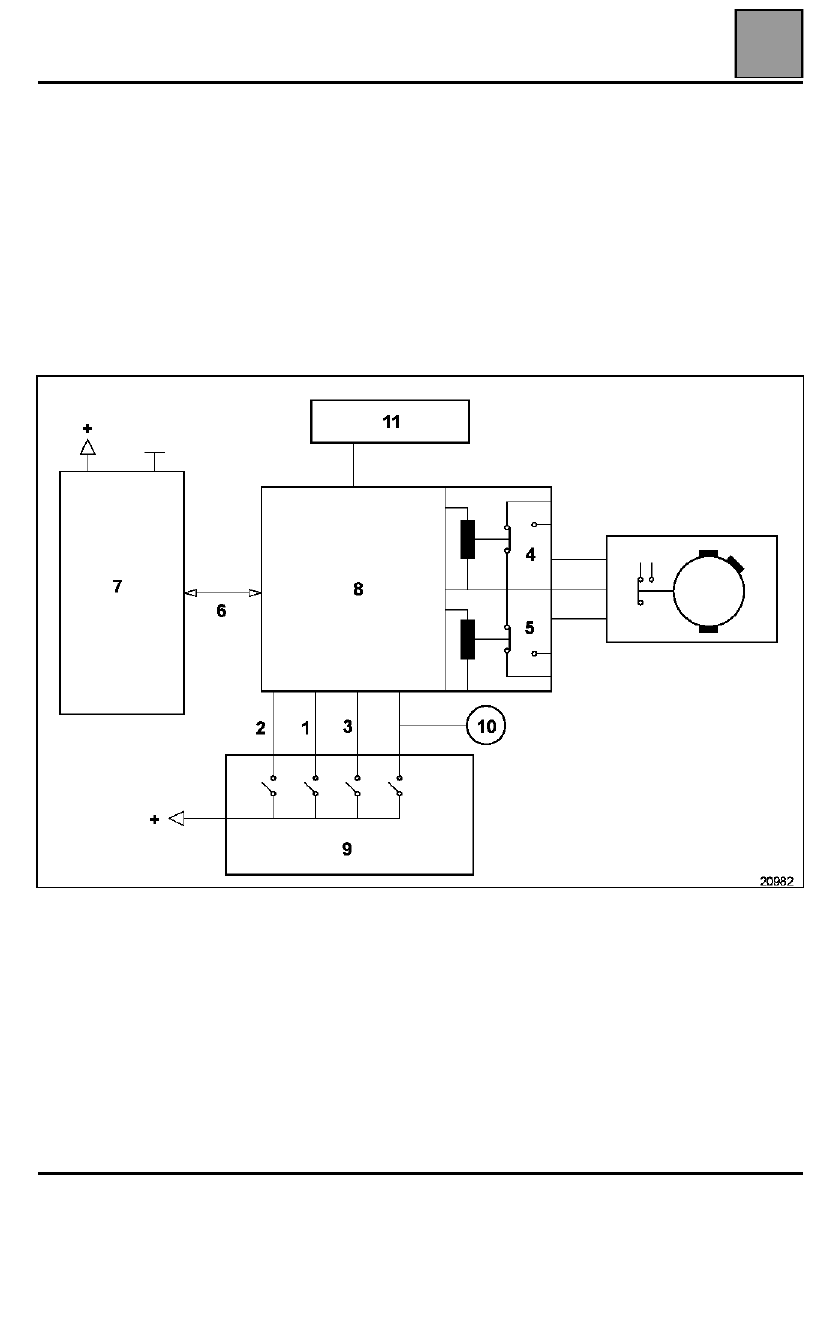

Функциональная схема

Спецификация

1

Электропитание при работе с большой скоростью

2

Электропитание при работе с малой скоростью

3

Электропитание при работе в автоматическом режиме

4

Реле включения/выключения стеклоочистителя

5

Реле малой/большой скорости

6

Сигнал датчика дождя

7

Датчик дождя

8

ЦЭКБС

9

Переключатель стеклоочистителя

10 Электродвигатель омывателя стекла
11 Фары

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-3

Существуют датчики двух типов, но методика их
снятия одинакова:

●

датчик дождя

●

датчик дождя и освещенности

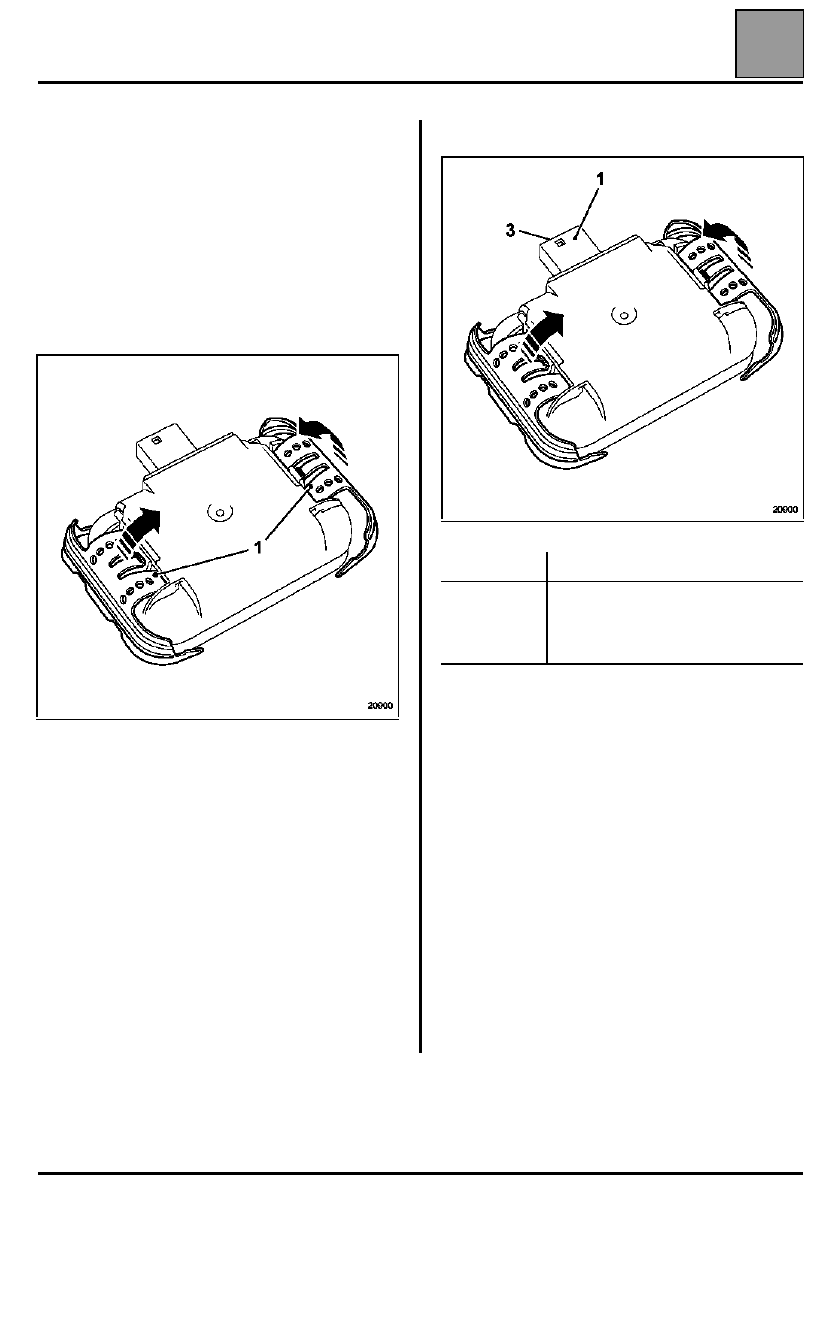

СНЯТИЕ

Снимите крышку с внутреннего зеркала заднего
вида.

Отожмите два боковых фиксатора (1) датчика
дождя с помощью небольшой отвертки.

Разъедините разъем.

ВНИМАНИЕ! Не кас айтесь пальцами датчика
освещенности. Датчик следует установить на
автомобиль сразу же после извлечения из
упаковки.

УСТАНОВКА

Обезжирьте поверхность ветрового стекла, где
будет установлен датчик.

Установите датчик на держатель и загните
фиксаторы.

Подсоедините разъем и установите на место
крышку зеркала заднего вида.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

2
3

Питание "+" аккумуляторной
батареи
"Масса"
Связь с ЦЭКБС

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-4

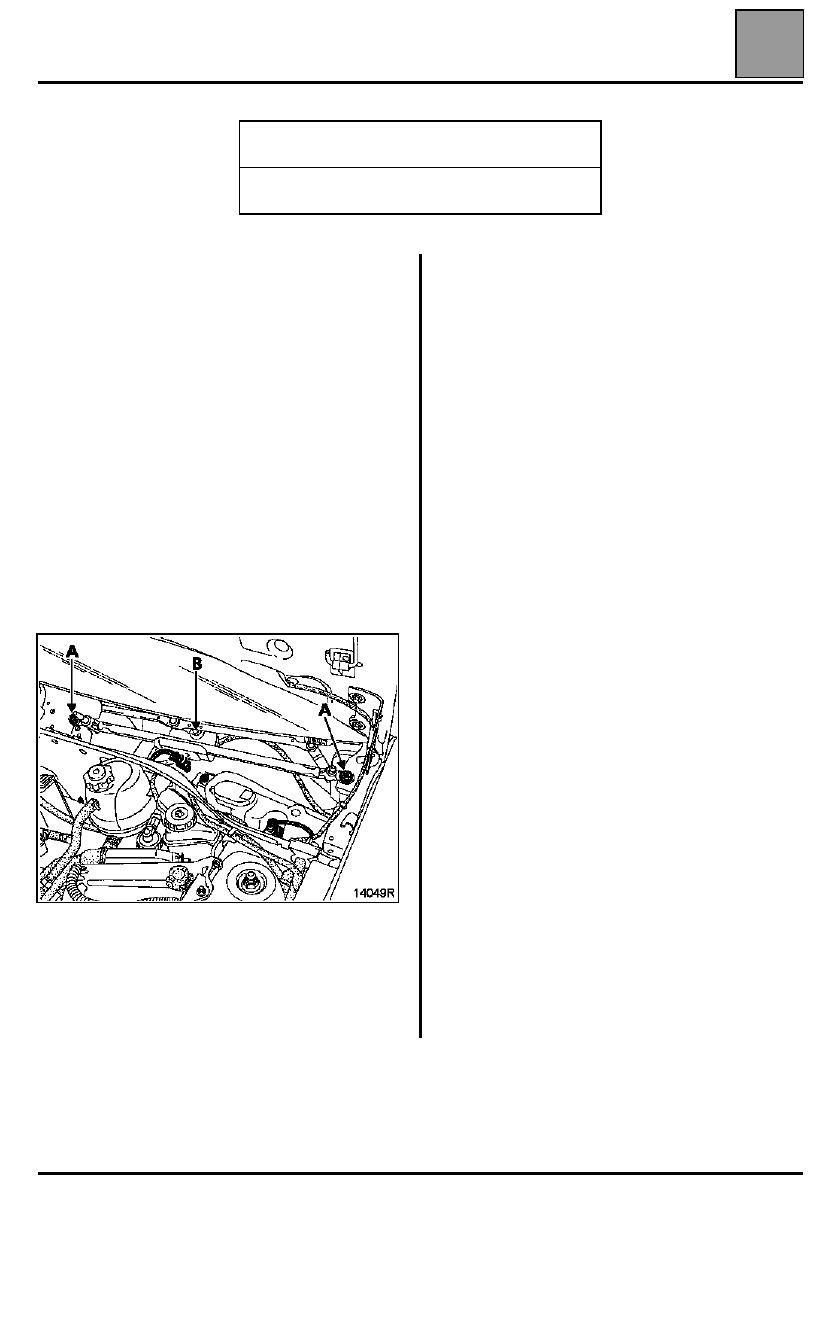

СНЯТИЕ МЕХАНИЗМА ПРИВОДА В СБОРЕ С
ЭЛЕКТРОДВИГАТЕЛЕМ

Убедитесь, что электродвигатель стеклоочистителя
находится в положении соответствующем
исходному положению щеток на ветровом стекле.

Отсоедините аккумуляторную батарею.

Пометьте исходное положение рычагов
стеклоочистителей на ветровом стекле.

Откройте капот.

Снимите:
– рычаги стеклоочистителей с помощью

специального инструмента

Élé. 1294-01;

– уплотнитель решетки воздухозаборника;
– решетку воздухозаборника, после снятия двух

защелок крепления (нажав по центру).

Отсоедините колодку проводов от
электродвигателя.

Выверните два болта крепления (A) механизма
привода и отделите его от задней точки крепления.

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

После снятия механизма привода и
электродвигателя в сборе:
– отверните гайку вала электродвигателя (B) и

освободите тягу, отметив ее положение;

– снимите три крепления электродвигателя.

УСТАНОВКА - Особенности

Установите тягу на электродвигатель в
соответствии с меткой, сделанной при снятии.

Прежде, чем устанавливать рычаги
стеклоочистителей убедитесь, что
электродвигатель находится в положении,
соответствующем исходному положению щеток на
ветровом стекле.

Металлической щеткой очистите шлицы на осях
рычагов стеклоочистителей.

Установите рычаги стеклоочистителя, поместив
щетку напротив метки, сделанной при снятии.

Установите новые гайки и затяните их моментом
1,8 даН.м

 (± 15 %) с помощью динамометрического

ключа.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Elé. 1294-01

Приспособление для снятия
рычагов стеклоочистителя
